IR2113PBF Mosfet Sürücü Entegresi Dip-14

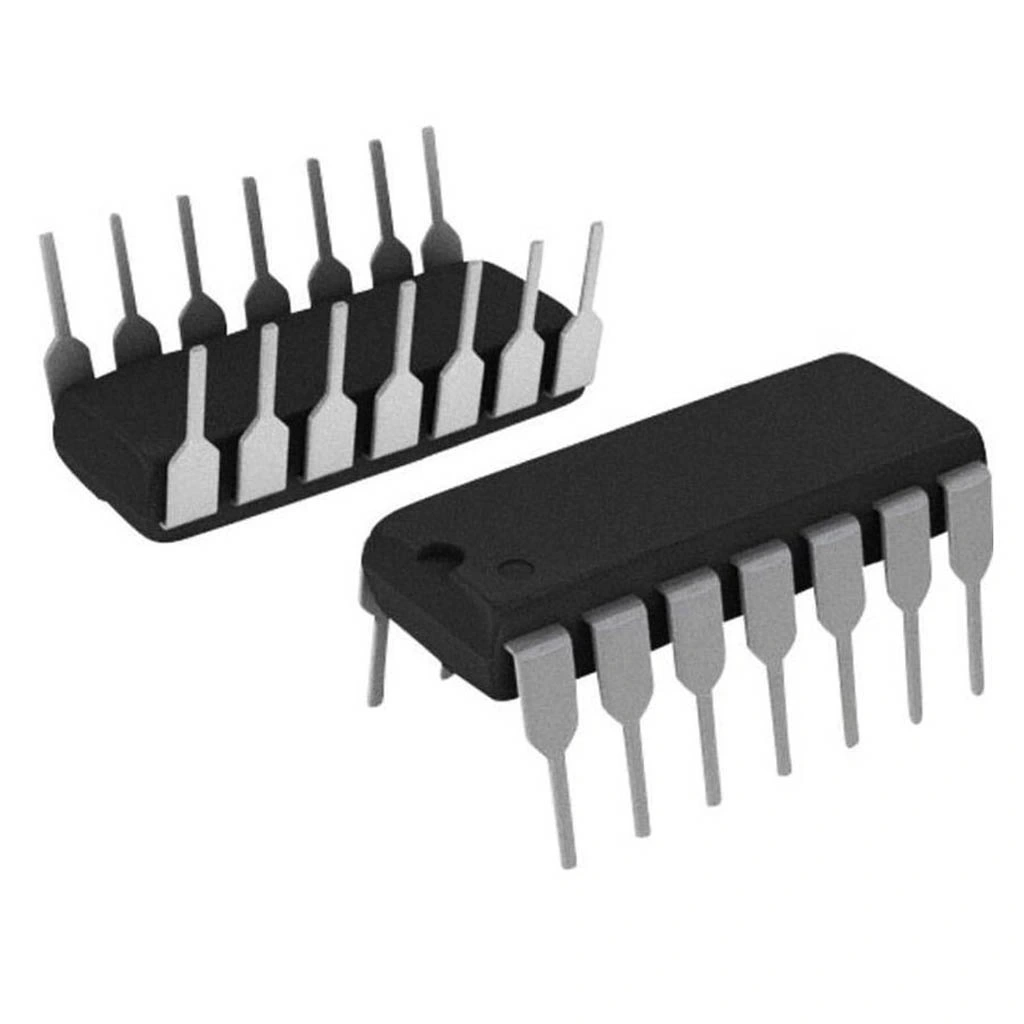

IR2113PBF MOSFET Sürücü Entegresi DIP-14

IR2113PBF MOSFET Sürücü Entegresi, yüksek ve düşük taraflı MOSFET'leri sürmek için tasarlanmış, yüksek gerilim, yüksek hızlı güç MOSFET ve IGBT sürücüsüdür. DIP-14 paketinde sunulan bu entegre, güç elektroniği uygulamalarında güvenilir ve verimli anahtarlama sağlar.

600V gerilim dayanımı ve 2A tepe akım sürme kapasitesi ile bu elektronik komponent, SMPS devreleri, motor sürücüleri ve inverter uygulamaları için ideal bir çözümdür.

Bağımsız yüksek ve düşük taraf çıkışları sayesinde esnek kontrol imkanı sunan IR2113PBF, potansiyometre veya mikrodenetleyici tabanlı PWM kontrolü ile birlikte kullanılarak güç elektroniği projelerinizde hassas ve güvenilir MOSFET kontrolü sağlar.

Teknik Özellikler

IR2113PBF MOSFET Sürücü Entegresi DIP-14'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Tip: Yüksek/Düşük Taraf MOSFET Sürücü
• Paket Tipi: DIP-14
• Besleme Gerilimi (VCC): 10-20V
• Bootstrapping Besleme (VBS): 10-20V
• Bloke Gerilimi (VOFFSET): 600V
• Çıkış Yüksek Gerilim: VS-0.2V
• Çıkış Düşük Gerilim: <0.2V
• Çıkış Akımı (Kaynak/Havuz): +2.0A/-2.0A (Tepe)
• Rise/Fall Zaman: 120ns/94ns (Tipik)
• Propagasyon Gecikmesi: 120ns (Tipik)
• Bootstrap Diyodu: Harici gerekli
• Çalışma Frekansı: >500kHz
• Çalışma Sıcaklığı: -40°C ~ +125°C
• Kanal Sayısı: 2 kanal (1 yüksek, 1 düşük taraf).

Kullanım Alanları

IR2113PBF MOSFET Sürücü Entegresi DIP-14'ün kullanılabileceği çeşitli alanlar ve proje örnekleri.

Güç Dönüştürme Sistemleri

• Anahtarlamalı güç kaynakları (SMPS)
• DC-DC dönüştürücüler
• Yarım köprü ve tam köprü konvertörler
• PFC (Güç Faktörü Düzeltme) devreleri

Motor Sürücü Uygulamaları

• DC motor sürücüleri
• BLDC motor kontrolörleri
• Fırçasız DC motor sürücüleri
• AC motor inverter devreleri

Endüstriyel Uygulamalar

• İnverter devreleri
• UPS sistemleri
• Solar inverterler
• İndüksiyon ısıtma sistemleri

Avantajlar ve Özellikler

IR2113PBF MOSFET Sürücü Entegresi DIP-14'ün sağladığı avantajlar ve çözümler.

• Yüksek Gerilim Dayanımı: 600V bloke gerilimi ile güvenli çalışma
• Yüksek Akım Sürme: 2A tepe akım ile hızlı anahtarlama
• Bootstrap Yapısı: Yüksek taraf sürücüsü için basit besleme çözümü
• CMOS/TTL Uyumlu: Mikrodenetleyicilerle kolay entegrasyon
• Yüksek ve Düşük Taraf Sürücüleri: Yarım köprü için tek entegre çözüm
• Undervoltage Lockout (UVLO): Düşük besleme koruması
• Endüstri Standardı: Yaygın kullanım ve güvenilir performans

Montaj ve Kullanım

IR2113PBF MOSFET Sürücü Entegresi DIP-14'ün montaj ve kullanım süreci hakkında bilgiler.

Devre tasarımı için yapmanız gerekenler:

• VCC için 12-15V DC besleme sağlayın
• Bootstrap diyodu olarak hızlı kurtarma diyodu (UF4007, MUR160) kullanın
• Bootstrap kapasitörü için 0.1-1μF arasında seramik veya film kapasitör seçin
• VCC ve COM arasına 0.1μF ve 10μF dekuplaj kapasitörleri ekleyin
• HIN ve LIN için uygun lojik seviyeli kontrol sinyalleri sağlayın

MOSFET bağlantıları için öneriler:

• HO çıkışını yüksek taraf MOSFET'in gate'ine bağlayın
• LO çıkışını düşük taraf MOSFET'in gate'ine bağlayın
• Her MOSFET gate'ine 10-22Ω arası seri direnç ekleyin
• Gate-Source arasına 15-20V zener diyotlarla koruma sağlayın
• VS pinini yüksek ve düşük taraf MOSFET'lerin ortak noktasına bağlayın

Sorun Giderme ve İpuçları

IR2113PBF MOSFET Sürücü Entegresi DIP-14 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Yüksek Taraf Çalışmaması: Bootstrap devresi bağlantılarını ve kapasitör değerini kontrol edin
• Isınma Sorunu: Çıkışlardaki gate dirençlerini artırın veya MOSFET kapasitansını kontrol edin
• Gürültülü Çalışma: Bağlantıları kısaltın ve PCB tasarımını optimize edin
• MOSFET Arızalanması: Ölü zaman ekleyin ve MOSFET koruması için snubber devreleri kullanın

Verimli Kullanım İpuçları

• PCB tasarımında bootstrap ve gate sürücü hatlarını mümkün olduğunca kısa tutun
• Yüksek akımlı uygulamalarda PCB'de geniş izler ve çoklu via kullanın
• Yüksek frekans uygulamalarında düşük ESL ve ESR değerlerine sahip kapasitörler seçin
• Mikrodenetleyici ile sürüş yaparken ölü zaman eklemeyi unutmayın

Paket İçeriği

• IR2113PBF MOSFET Sürücü Entegresi DIP-14
