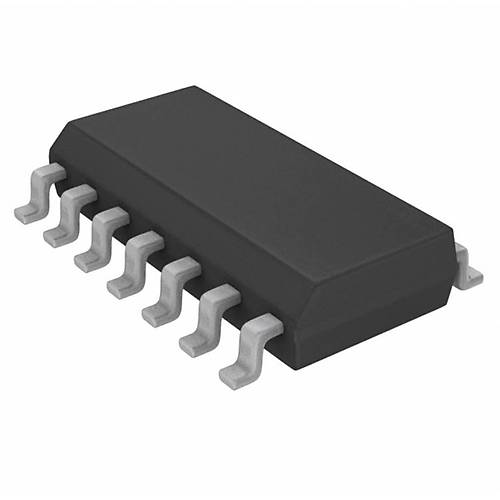

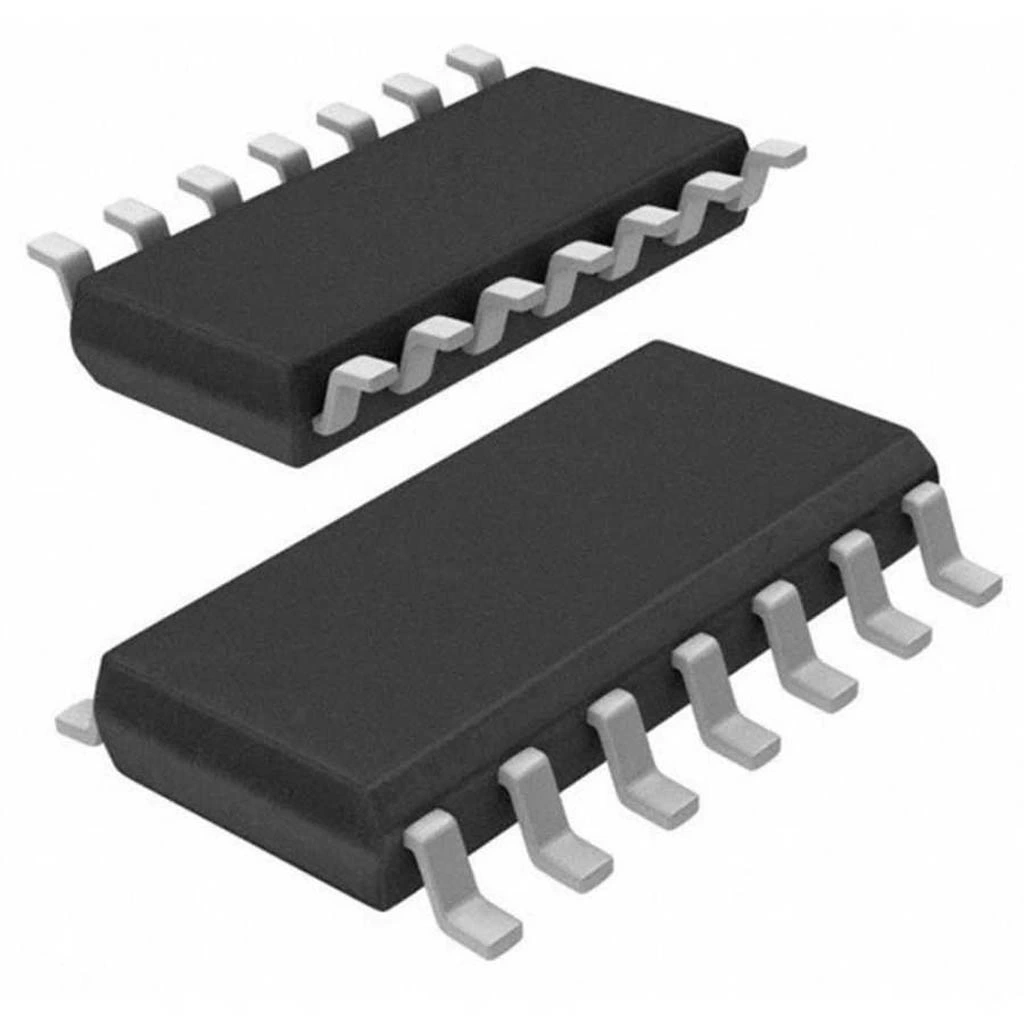

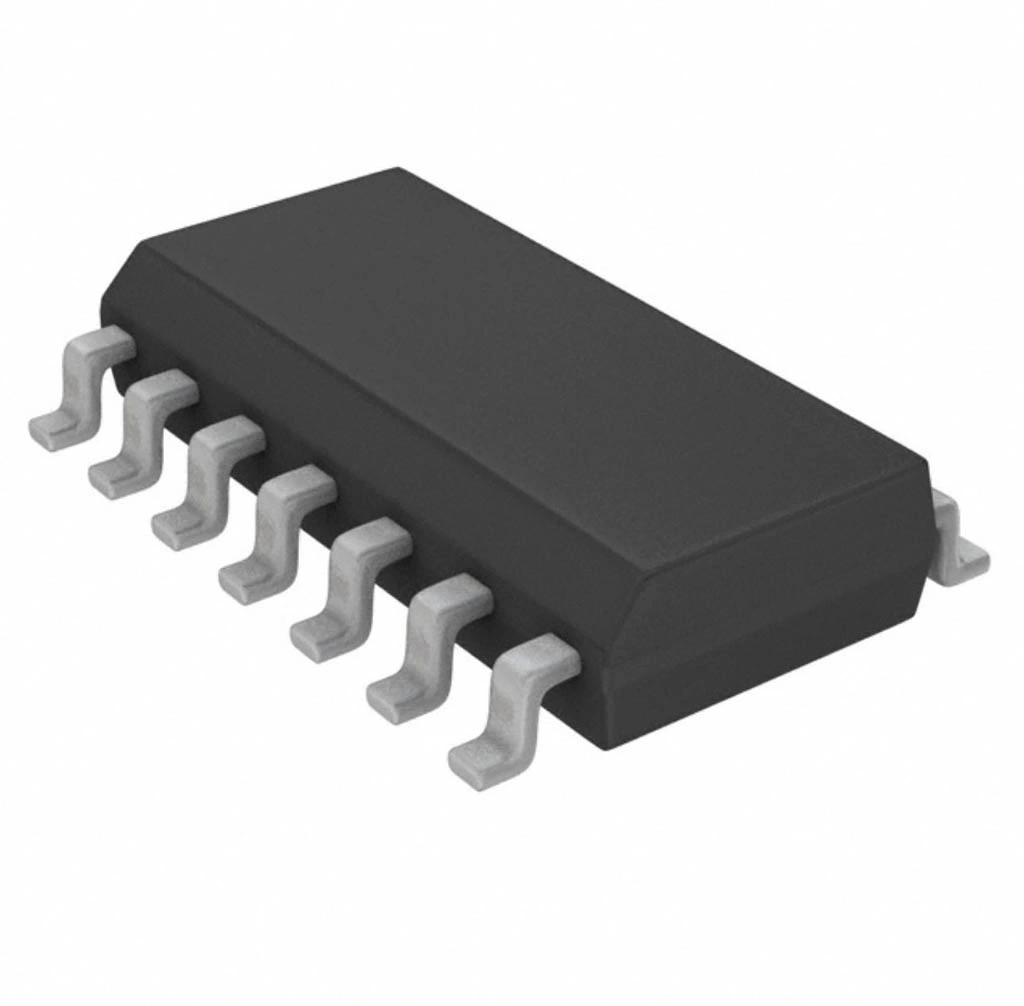

IR2113 SMD MOSFET Sürücü Entegresi SOIC-16

IR2113, yüksek ve düşük taraf (high-side/low-side) N-kanal MOSFET ve IGBT sürücüsüdür. SOIC-16 paketinde sunulan bu entegre, 600V maksimum çalışma voltajı ve 2A tepe çıkış akımı ile güç elektroniği uygulamalarında mükemmel performans sağlar.

Çift kanal yapısıyla yarım köprü devreleri için ideal olan IR2113, düşük gecikme süreleri ve dahili bootstrap diyodu ile hızlı ve verimli anahtarlama imkanı sunar. Elektronik komponentler arasında özellikle motor sürücü ve inverter devreleri için tercih edilen bu entegre, N-kanal MOSFET'leri güvenilir şekilde sürebilir.

Düşük voltaj kilidi (UVLO), ölü zaman koruması ve yüksek dv/dt bağışıklığı gibi özellikleriyle donatılan IR2113, güvenli ve sağlam güç kontrol devreleri tasarlamak için idealdir. Potansiyometre ile kombinasyon halinde kullanılarak, ayarlanabilir hız kontrol devreleri kolayca tasarlanabilir.

Teknik Özellikler

IR2113 SMD MOSFET Sürücü Entegresi SOIC-16 ürününün detaylı teknik özellikleri aşağıda listelenmiştir.

• Entegre Tipi: MOSFET/IGBT Sürücü
• Paket / Kılıf: SOIC-16
• Maksimum Çalışma Voltajı (V_S): 600V
• Bootstrap Voltaj Desteği (V_BS): 10.0V - 20.0V
• Mantık Besleme Voltajı (V_DD): 10,0V - 20.0V
• Çıkış Besleme Voltajı (V_CC): 10.0V - 20.0V
• Maksimum Tepe Çıkış Akımı: 2A
• Çıkış Yükselme/Düşme Süresi: 80ns/40ns (tipik)
• Açma Gecikmesi Süresi (t_d(on)): 120ns (tipik)
• Kapama Gecikmesi Süresi (t_d(off)): 94ns (tipik)
• Ölü Zaman (Dead Time): Harici olarak sağlanmalı
• Kanal Sayısı: 2 (Yüksek ve Düşük Taraf)
• Düşük Voltaj Kilidi (UVLO): Var
• Mantık Giriş Uyumluluğu: CMOS/TTL uyumlu
• Maksimum Giriş Sinyal Frekansı: 200kHz
• Yüksek Taraf Çalışma Özelliği: Var (Bootstrap kapasitörü ile)
• Düşük Taraf Çalışma Özelliği: Var
• Çalışma Sıcaklığı: -40°C ile +125°C arası
• Maksimum Dv/dt Dayanımı: 50V/ns
• RoHS Uyumluluğu: Evet

Kullanım Alanları

IR2113 SMD MOSFET Sürücü Entegresi SOIC-16'nın kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Motor Sürücüler

• DC motor hız kontrol devreleri
• Fırçasız DC motor sürücüleri
• Üç fazlı motor inverterleri
• Servo motor kontrol devreleri
• Elektronik hız kontrol üniteleri

Güç Dönüştürücüler

• Yüksek frekanslı anahtarlamalı güç kaynakları
• Half-bridge ve full-bridge dönüştürücüler
• DC-DC dönüştürücüler
• Tek ve üç fazlı inverterler
• UPS sistemleri

Endüstriyel Uygulamalar

• Elektrikli araç güç sistemleri
• Solar enerji inverterleri
• İndüksiyon ısıtma sistemleri
• Güç faktörü düzeltme devreleri
• Endüstriyel motor kontrol sistemleri

Avantajlar ve Özellikler

IR2113 SMD MOSFET Sürücü Entegresi SOIC-16'nın sağladığı avantajlar ve öne çıkan özellikleri.

• Çift Kanal Sürücü: Yüksek ve düşük taraf MOSFET'leri tek entegreden sürme
• Yüksek Voltaj Dayanımı: 600V çalışma voltajı ile endüstriyel uygulamalar için ideal
• Güçlü Çıkış Akımı: 2A tepe çıkış akımı ile MOSFET'leri etkin sürebilme
• Düşük Gecikme Süreleri: Yüksek frekanslı anahtarlama için optimize edilmiş gecikme süreleri
• Dahili Bootstrap Diyotu: Harici diyot gerektirmeyen tasarım
• SMD Paket: Alan tasarrufu sağlayan SOIC-16 paketi
• CMOS/TTL Uyumlu Girişler: Mikrodenetleyiciler ile kolay arayüz
• Düşük Voltaj Kilidi (UVLO): Yetersiz besleme durumunda kapanma koruması
• Yüksek dv/dt Bağışıklığı: 50V/ns ile parazitik tetiklenmeye karşı dayanıklılık
• Geniş Sıcaklık Aralığı: -40°C ile +125°C arası çalışma kabiliyeti

Devre Tasarımı ve Kullanım

IR2113 SMD MOSFET Sürücü Entegresi SOIC-16'nın devre tasarımında kullanımı hakkında bilgiler.

Temel Bağlantı Yapılandırması:

• VCC (Pin 3): 12-15V besleme voltajına bağlayın
• HIN (Pin 10): Yüksek taraf kontrol girişi
• LIN (Pin 12): Düşük taraf kontrol girişi
• VSS (Pin 13): Toprak bağlantısı
• VB (Pin 6): Bootstrap kapasitörü üzerinden VS'ye bağlayın
• HO (Pin 7): Yüksek taraf MOSFET gate'ine bağlayın
• VS (Pin 5): Yüksek taraf MOSFET source'una bağlayın
• LO (Pin 14): Düşük taraf MOSFET gate'ine bağlayın
• COM (Pin 15): Düşük taraf MOSFET source'una bağlayın
• SD (Pin 11): Kapatma pini (genellikle VCC'ye bağlanır)

Bootstrap Devresi Tasarımı:

• VB ile VS arasına 0.1-1μF bootstrap kapasitörü bağlayın
• IR2113 dahili bootstrap diyotu içerir, harici diyot genellikle gerekmez
• Bootstrap kapasitörü değerini MOSFET gate yüküne göre seçin
• Düşük ESR'li seramik kapasitör kullanarak bootstrap performansını iyileştirin
• Yüksek frekanslı uygulamalarda daha büyük kapasitör değerleri kullanın

Koruma Devreleri:

• VCC ve VSS arasına 0.1μF ve 1μF bypass kapasitörleri ekleyin
• Gate-Source arasına 15-20V zener diyot ile aşırı voltaj koruması sağlayın
• Çapraz iletimi önlemek için yazılım veya donanım ölü zamanı ekleyin
• Kısa devre koruması için akım algılama devreleri tasarlayın
• Aşırı sıcaklık koruması için termal sensör devresi ekleyin

PCB Tasarım İpuçları:

• MOSFET sürücü IC'ye mümkün olduğunca yakın bypass kapasitörleri yerleştirin
• Bootstrap kapasitörünü VB ve VS pinlerine çok yakın konumlandırın
• Gate sürücü hat uzunluklarını minimize edin
• Güç katı ve kontrol katı toprak hatlarını ayırın
• Yüksek akım taşıyan yollar için geniş bakır alanlar ve çoklu via'lar kullanın

Sorun Giderme ve İpuçları

IR2113 SMD MOSFET Sürücü Entegresi SOIC-16 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Yüksek Taraf MOSFET Açılmıyor: Bootstrap devresi bağlantılarını ve kapasitör değerlerini kontrol edin
• Düşük Voltaj Kilidi Sorunu: VCC voltajını ölçün ve en az 10V olduğundan emin olun
• Çapraz İletim: Mikrodenetleyici yazılımında yeterli ölü zaman (dead-time) sağlayın
• Bootstrap Voltaj Yetersizliği: Bootstrap kapasitörünü artırın veya daha düşük ESR'li model kullanın
• Aşırı Isınma: PCB'de daha iyi ısı dağılımı sağlayın ve güç seviyesini kontrol edin

Performans İyileştirme İpuçları

• Gate direnci değerini anahtarlama hızı ve EMI arasında optimize edin
• Açma ve kapama için farklı gate dirençleri kullanmayı düşünün
• Yüksek frekanslı uygulamalarda daha büyük bootstrap kapasitörleri kullanın
• Anahtarlama gürültüsünü azaltmak için snubber devreleri ekleyin
• Gate-source arasına zener diyot ekleyerek MOSFET'i koruyun

Yarım Köprü ve Tam Köprü Tasarım İpuçları

• Yarım köprü için bir adet IR2113 yeterlidir
• Tam köprü (H-köprü) için iki adet IR2113 kullanın
• Fazlar arası ölü zaman eklemeyi unutmayın
• Her sürücü için ayrı bootstrap devreleri tasarlayın
• Yüksek dv/dt durumlarında güçlü ground bağlantıları sağlayın

Paket İçeriği

• IR2113 SMD MOSFET Sürücü Entegresi SOIC-16
