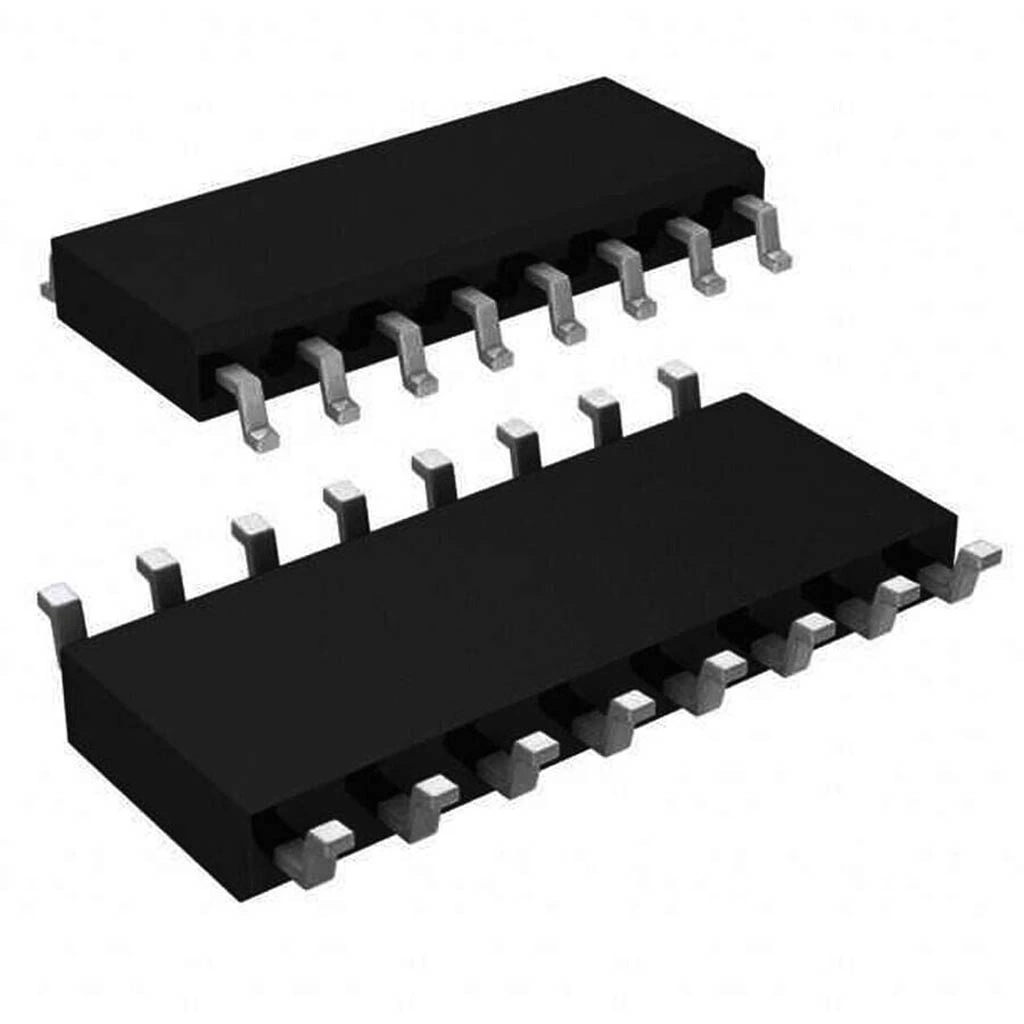

IR2110 SMD MOSFET Sürücü Entegresi SOIC-16W
IR2110 SMD MOSFET Sürücü Entegresi, yüksek ve düşük taraflı MOSFET'leri sürmek için tasarlanmış, yüksek gerilim, yüksek hızlı güç MOSFET ve IGBT sürücüsüdür. SOIC-16W paketinde sunulan bu entegre, güç elektroniği uygulamalarında güvenilir ve verimli anahtarlama sağlar.
500V gerilim dayanımı ve 2A tepe akım sürme kapasitesi ile bu elektronik komponent, yarım köprü sürücü devreleri, motor kontrol ve inverter uygulamaları için endüstri standardı bir çözümdür.
Bağımsız yüksek ve düşük taraf çıkışları sayesinde esnek kontrol imkanı sunan IR2110, MOSFET sürücü devreleri için kompakt SMD paketi ile güç elektroniği projelerinizde yer tasarrufu ve yüksek performans sağlar.
Teknik Özellikler
IR2110 SMD MOSFET Sürücü Entegresi SOIC-16W'nin detaylı teknik özellikleri aşağıda listelenmiştir.
- Tip: Yüksek/Düşük Taraf MOSFET Sürücü

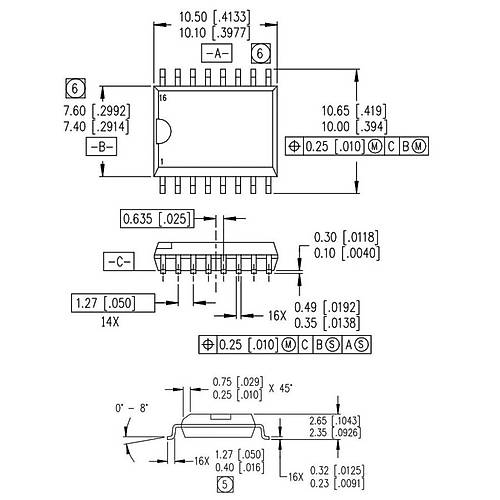

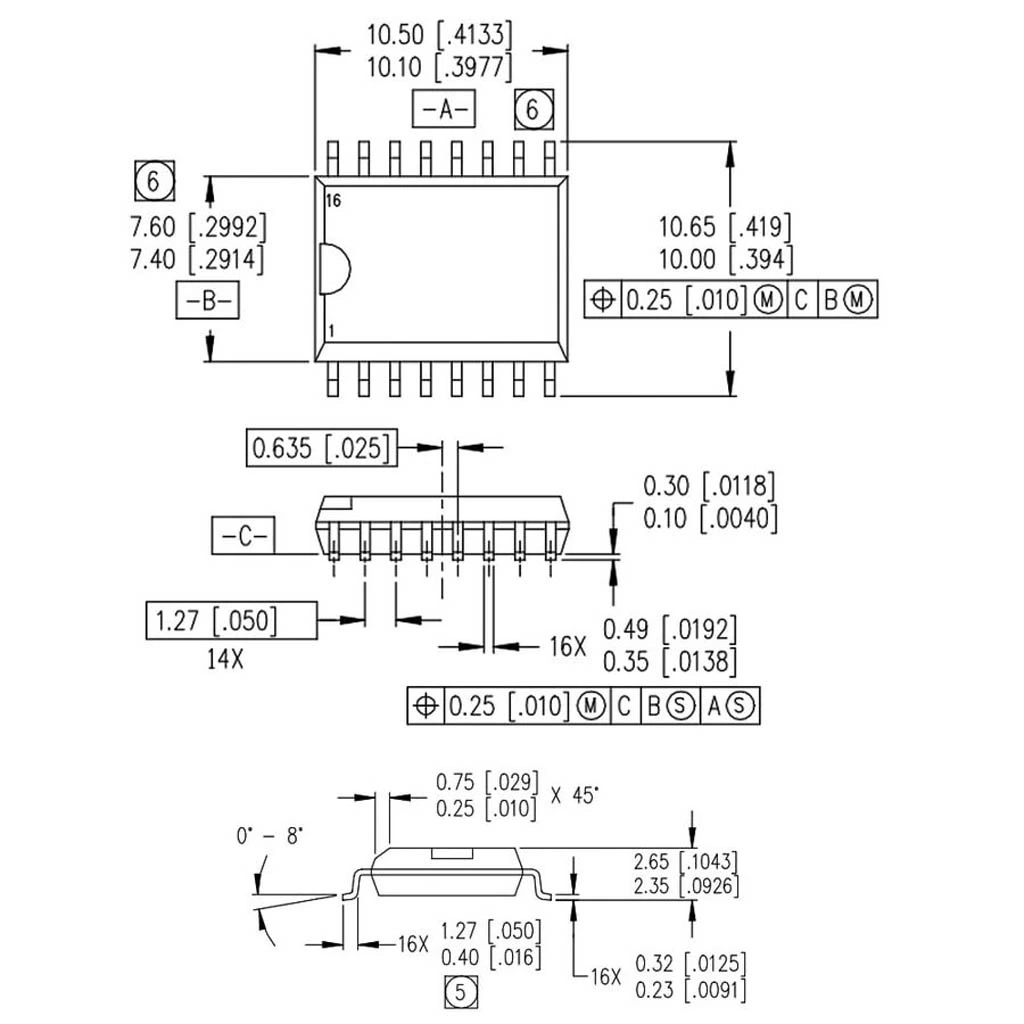

- Paket Tipi: SOIC-16W
- Besleme Gerilimi (VCC): 10-20V
- Bootstrapping Besleme (VBS): 10-20V
- Bloke Gerilimi (VOFFSET): 500V
- Çıkış Yüksek Gerilim: VS-0.2V
- Çıkış Düşük Gerilim: <0.2V
- Çıkış Akımı (Kaynak/Havuz): +2.0A/-2.0A (Tepe)
- Rise/Fall Zaman: 120ns/94ns (Tipik)
- Propagasyon Gecikmesi: 120ns (Tipik)
- Bootstrap Diyodu: Harici gerekli
- Çalışma Frekansı: >500kHz
- Çalışma Sıcaklığı: -40°C ~ +125°C
- Kanal Sayısı: 2 kanal (1 yüksek, 1 düşük taraf).
Kullanım Alanları
IR2110 SMD MOSFET Sürücü Entegresi SOIC-16W'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.
Güç Dönüştürme Sistemleri
- Anahtarlamalı güç kaynakları (SMPS)
- DC-DC dönüştürücüler
- Yarım köprü ve tam köprü konvertörler
- PFC (Güç Faktörü Düzeltme) devreleri
Motor Sürücü Uygulamaları
- DC motor sürücüleri
- BLDC motor kontrolörleri
- Fırçasız DC motor sürücüleri
- AC motor inverter devreleri
Endüstriyel Uygulamalar
- İnverter devreleri
- UPS sistemleri
- Solar inverterler
- İndüksiyon ısıtma sistemleri
Avantajlar ve Özellikler
IR2110 SMD MOSFET Sürücü Entegresi SOIC-16W'nin sağladığı avantajlar ve çözümler.
- Yüksek Gerilim Dayanımı: 500V bloke gerilimi ile güvenli çalışma
- Yüksek Akım Sürme: 2A tepe akım ile hızlı anahtarlama
- SOIC-16W Paketi: Kompakt SMD paket ile PCB alanından tasarruf
- Bootstrap Yapısı: Yüksek taraf sürücüsü için basit besleme çözümü
- CMOS/TTL Uyumlu: Mikrodenetleyicilerle kolay entegrasyon
- Undervoltage Lockout (UVLO): Düşük besleme koruması
- Endüstri Standardı: Yaygın kullanım ve bol dokümantasyon
Montaj ve Kullanım
IR2110 SMD MOSFET Sürücü Entegresi SOIC-16W'nin montaj ve kullanım süreci hakkında bilgiler.
İpucu: SOIC-16W için uygun lehim pastası ve reflow profili kullanın.
Devre tasarımı için yapmanız gerekenler:
- VCC için 12-15V DC besleme sağlayın
- Bootstrap diyodu olarak hızlı kurtarma diyodu (UF4007, MUR160) kullanın
- Bootstrap kapasitörü için 0.1-1μF arasında seramik veya film kapasitör seçin
- VCC ve COM arasına 0.1μF ve 10μF dekuplaj kapasitörleri ekleyin

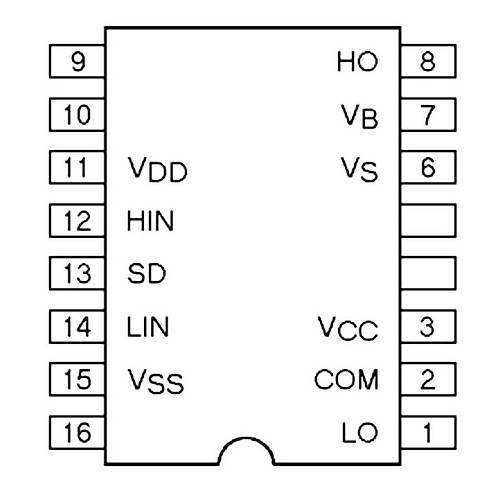

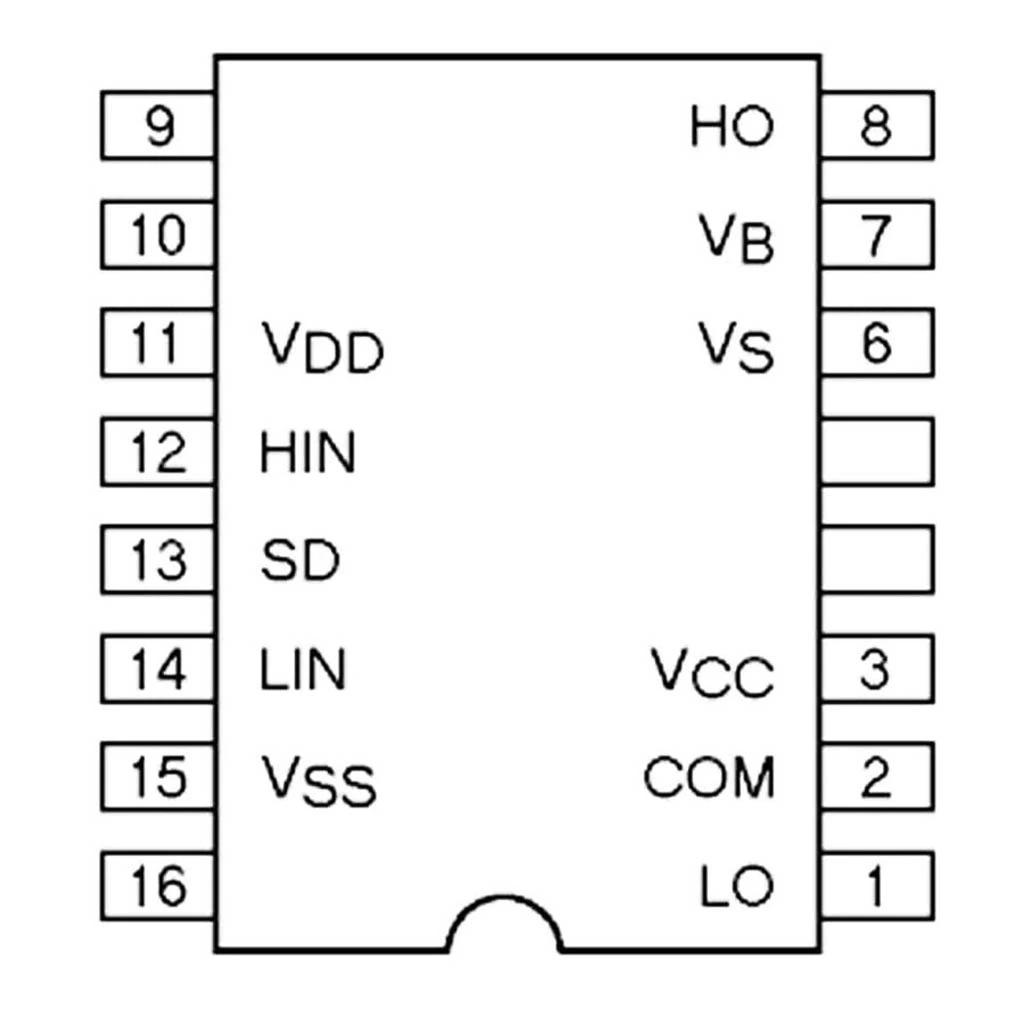

- HIN ve LIN için uygun lojik seviyeli kontrol sinyalleri sağlayın
SMD montaj için öneriler:
- SOIC-16W için PCB footprint'i doğru oluşturun
- Montaj için sıcak hava istasyonu veya reflow fırını kullanın
- Lehim pastası ve flux'u kaliteli seçin
- Lehimleme sonrası soğuk lehim kontrolü yapın
- İzolasyon mesafelerini gerilim seviyesine göre yeterli bırakın
Sorun Giderme ve İpuçları
IR2110 SMD MOSFET Sürücü Entegresi SOIC-16W kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Yüksek Taraf Çalışmaması: Bootstrap devresi bağlantılarını ve kapasitör değerini kontrol edin
- Isınma Sorunu: Çıkışlardaki gate dirençlerini artırın veya MOSFET kapasitansını kontrol edin
- Gürültülü Çalışma: Bağlantıları kısaltın ve PCB tasarımını optimize edin
- MOSFET Arızalanması: Ölü zaman ekleyin ve MOSFET koruması için snubber devreleri kullanın
Verimli Kullanım İpuçları
- PCB tasarımında bootstrap ve gate sürücü hatlarını mümkün olduğunca kısa tutun
- Yüksek akımlı uygulamalarda PCB'de geniş izler ve çoklu via kullanın
- Yüksek frekans uygulamalarında düşük ESL ve ESR değerlerine sahip kapasitörler seçin
- Mikrodenetleyici ile sürüş yaparken ölü zaman eklemeyi unutmayın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve güç elektroniği ürünleri konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
IR2110 ile IR2112/IR2113 arasındaki fark nedir?
IR2110 tek yüksek/düşük taraf çifti içerir, IR2112 iki çift içerir, IR2113 ise tek çift ancak farklı pin dizilimine sahiptir.
IR2110 SOIC-16W nasıl lehimlenir?
Sıcak hava istasyonu, lehim pastası ve flux kullanılarak veya reflow fırını/sıcak plaka ile profesyonel SMD montaj yapılabilir.
Bootstrap kapasitörü nasıl seçilmelidir?
MOSFET'in gate yükü ve çalışma frekansına bağlı olarak 0.1-1μF arasında, düşük ESR'li seramik kapasitör tercih edilmelidir.
IR2110 maksimum ne kadar gerilimde çalışabilir?
500V bloke gerilimi ile yüksek ve düşük taraf arasında maksimum 500V fark olabilir. Güvenli çalışma için 450V önerilir.
Ölü zaman (dead-time) kontrolü nasıl sağlanır?
IR2110'da dahili ölü zaman kontrolü yoktur. Mikrodenetleyici yazılımında veya harici lojik devrelerle sağlanmalıdır.
PCB tasarımında nelere dikkat edilmelidir?
Gate sürücü hatları kısa, bootstrap bağlantıları doğrudan ve güç hatları geniş olmalı. Yüksek/düşük taraf izolasyonu korunmalıdır.
MOSFET gate direnci ne işe yarar?
Anahtarlama hızını kontrol eder, gürültüyü (EMI) azaltır ve sürücü entegresini aşırı akımdan korur. 10-22Ω arası değerler önerilir.
IR2110 ile hangi tür MOSFET'ler sürülebilir?
N-kanal MOSFET ve IGBT'ler için tasarlanmıştır. P-kanal MOSFET'ler için uygun değildir.
