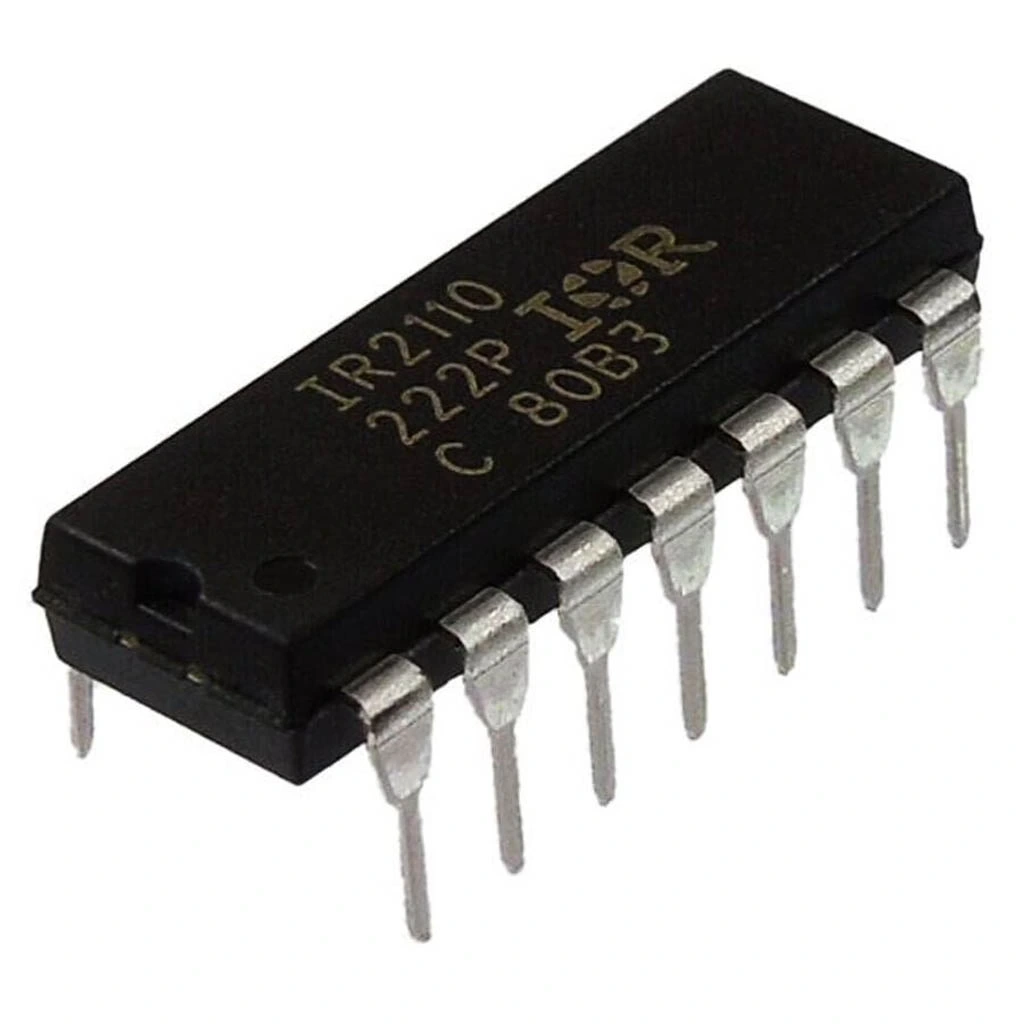

IR2110 MOSFET Sürücü Entegresi DIP-14
IR2110 MOSFET Sürücü Entegresi, yüksek ve düşük taraflı MOSFET'leri sürmek için tasarlanmış, yüksek gerilim, yüksek hızlı güç MOSFET ve IGBT sürücüsüdür. DIP-14 paketinde sunulan bu entegre, güç elektroniği uygulamalarında güvenilir ve verimli anahtarlama sağlar.
500V gerilim dayanımı ve 2A tepe akım sürme kapasitesi ile bu elektronik komponent, yarım köprü sürücü devreleri, motor kontrol ve inverter uygulamaları için endüstri standardı bir çözümdür.
Bağımsız yüksek ve düşük taraf çıkışları sayesinde esnek kontrol imkanı sunan IR2110, breadboard uyumlu DIP-14 paketi ile MOSFET sürücü devreleri prototiplemesinde kolay kullanım sağlayarak projelerinizi hızlandırır.

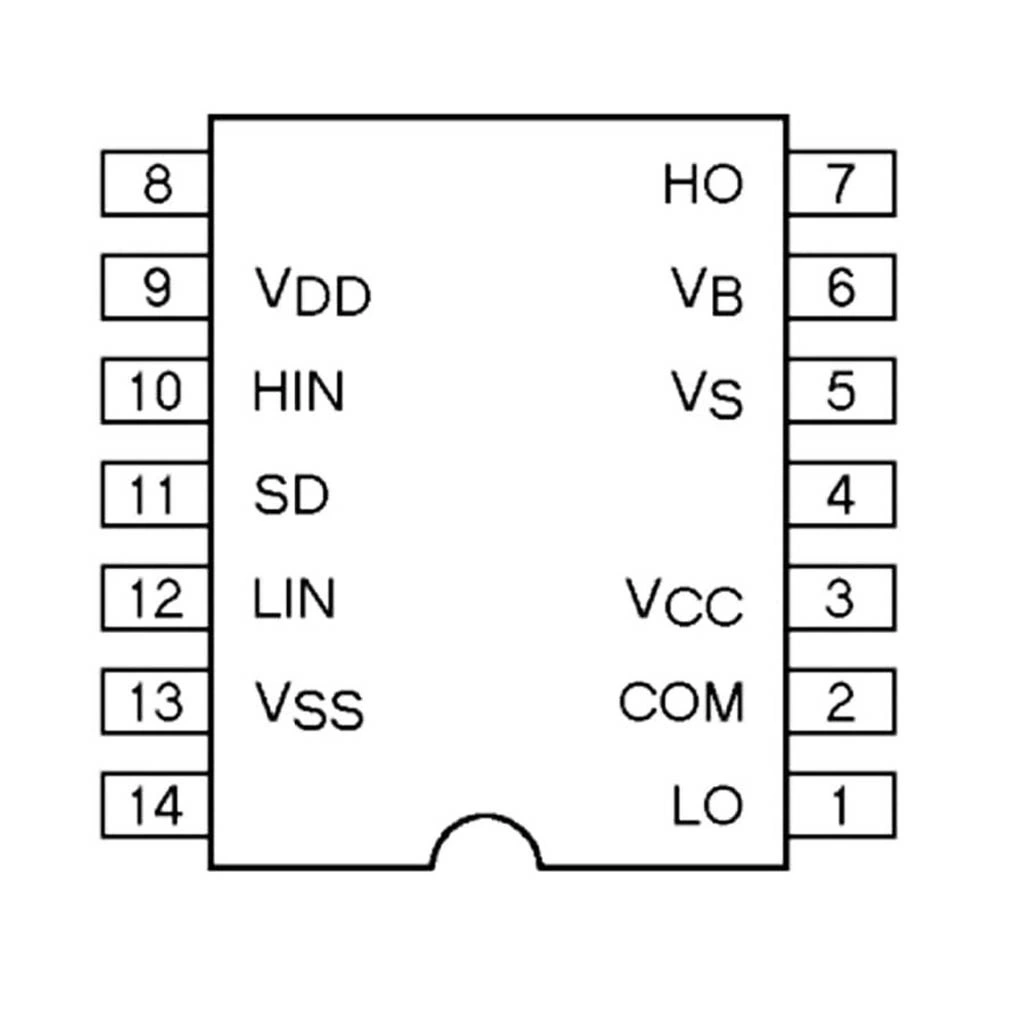

Teknik Özellikler
IR2110 MOSFET Sürücü Entegresi DIP-14'ün detaylı teknik özellikleri aşağıda listelenmiştir.
- Tip: Yüksek/Düşük Taraf MOSFET Sürücü

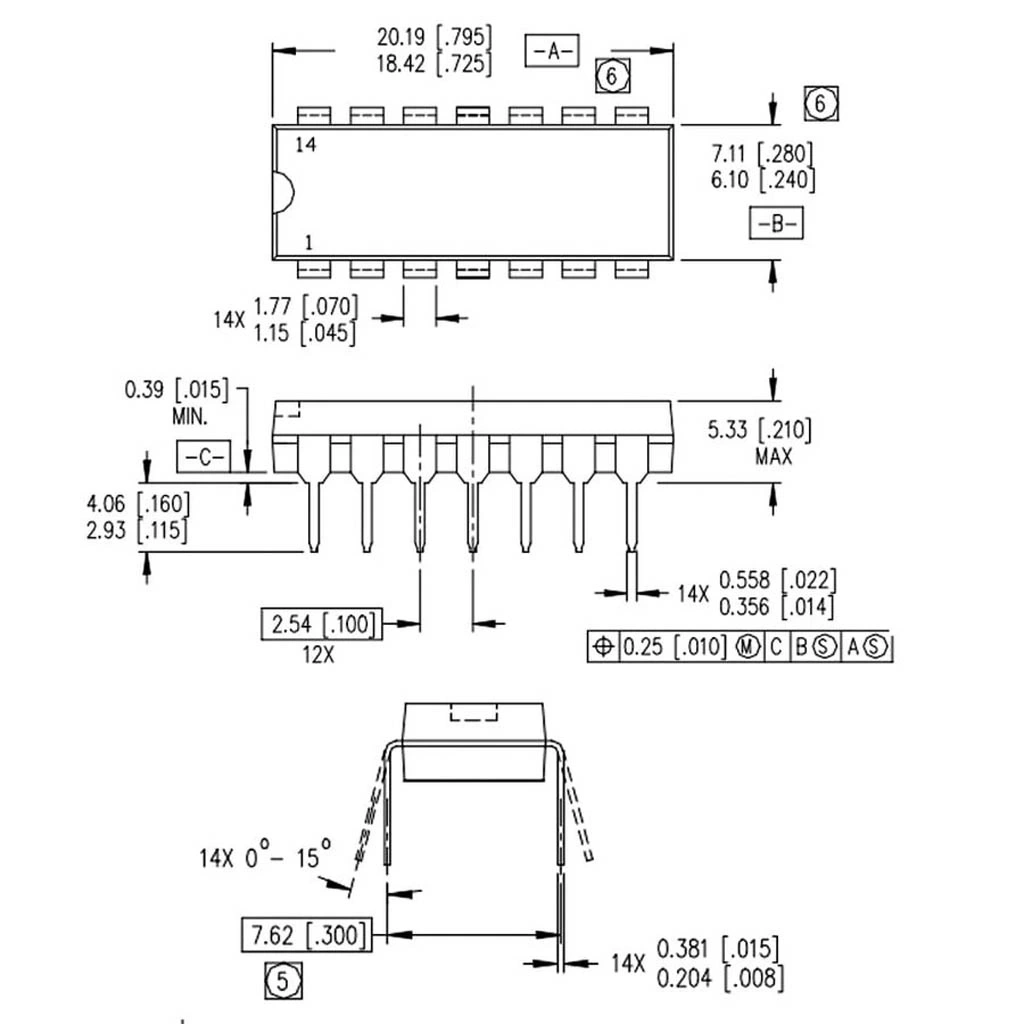

- Paket Tipi: DIP-14
- Besleme Gerilimi (VCC): 10-20V
- Bootstrapping Besleme (VBS): 10-20V
- Bloke Gerilimi (VOFFSET): 500V
- Çıkış Yüksek Gerilim: VS-0.2V
- Çıkış Düşük Gerilim:<0.2V
- Çıkış Akımı (Kaynak/Havuz): +2.0A/-2.0A (Tepe)
- Rise/Fall Zaman: 120ns/94ns (Tipik)
- Propagasyon Gecikmesi: 120ns (Tipik)
- Bootstrap Diyodu: Harici gerekli
- Çalışma Frekansı: >500kHz
- Çalışma Sıcaklığı: -40°C ~ +125°C
- Kanal Sayısı: 2 kanal (1 yüksek, 1 düşük taraf).
Kullanım Alanları
IR2110 MOSFET Sürücü Entegresi DIP-14'ün kullanılabileceği çeşitli alanlar ve proje örnekleri.
Güç Dönüştürme Sistemleri
- Anahtarlamalı güç kaynakları (SMPS)
- DC-DC dönüştürücüler
- Yarım köprü ve tam köprü konvertörler
- PFC (Güç Faktörü Düzeltme) devreleri
Motor Sürücü Uygulamaları
- DC motor sürücüleri
- BLDC motor kontrolörleri
- Fırçasız DC motor sürücüleri
- AC motor inverter devreleri
Endüstriyel Uygulamalar
- İnverter devreleri
- UPS sistemleri
- Solar inverterler
- İndüksiyon ısıtma sistemleri
Avantajlar ve Özellikler
IR2110 MOSFET Sürücü Entegresi DIP-14'ün sağladığı avantajlar ve çözümler.
- Yüksek Gerilim Dayanımı: 500V bloke gerilimi ile güvenli çalışma
- Yüksek Akım Sürme: 2A tepe akım ile hızlı anahtarlama
- DIP-14 Paketi: Breadboard uyumlu, kolay prototipleme
- Bootstrap Yapısı: Yüksek taraf sürücüsü için basit besleme çözümü
- CMOS/TTL Uyumlu: Mikrodenetleyicilerle kolay entegrasyon
- Undervoltage Lockout (UVLO): Düşük besleme koruması
- Endüstri Standardı: Yaygın kullanım ve bol dokümantasyon
Montaj ve Kullanım
IR2110 MOSFET Sürücü Entegresi DIP-14'ün montaj ve kullanım süreci hakkında bilgiler.
İpucu: Bootstrap kapasitörünü sürücüye mümkün olduğunca yakın yerleştirin.
Devre tasarımı için yapmanız gerekenler:
- VCC için 12-15V DC besleme sağlayın
- Bootstrap diyodu olarak hızlı kurtarma diyodu (UF4007, MUR160) kullanın
- Bootstrap kapasitörü için 0.1-1μF arasında seramik veya film kapasitör seçin
- VCC ve COM arasına 0.1μF ve 10μF dekuplaj kapasitörleri ekleyin
- HIN ve LIN için uygun lojik seviyeli kontrol sinyalleri sağlayın
DIP-14 paketi montaj önerileri:
- Breadboard veya delikli PCB üzerine kolay montaj
- DIP soketine monte ederek değiştirilebilirlik sağlayın
- Isı yayılımı için yeterli hava akışı sağlayın
- Yüksek akım uygulamalarında ısı dağıtımına dikkat edin
- Gate sürücü hatlarını mümkün olduğunca kısa tutun
Sorun Giderme ve İpuçları
IR2110 MOSFET Sürücü Entegresi DIP-14 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Yüksek Taraf Çalışmaması: Bootstrap devresi bağlantılarını ve kapasitör değerini kontrol edin
- Isınma Sorunu: Çıkışlardaki gate dirençlerini artırın veya MOSFET kapasitansını kontrol edin
- Gürültülü Çalışma: Bağlantıları kısaltın ve PCB tasarımını optimize edin
- MOSFET Arızalanması: Ölü zaman ekleyin ve MOSFET koruması için snubber devreleri kullanın
Verimli Kullanım İpuçları
- Breadboard üzerinde prototiplemede sinyal bütünlüğünü korumak için bağlantıları kısa tutun
- Yüksek akımlı uygulamalarda DIP-14 paketinin ısınma limitlerini göz önünde bulundurun
- Güç devrelerinde SMD versiyona geçerek daha iyi performans elde edin
- Mikrodenetleyici ile sürüş yaparken ölü zaman eklemeyi unutmayın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve güç elektroniği ürünleri konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
IR2110 DIP-14 ile SMD versiyonu arasındaki fark nedir?
DIP-14 breadboard uyumlu ve kolay lehimlenebilir, SOIC-16W versiyonu ise daha kompakt PCB tasarımları için uygundur.
Bootstrap kapasitör ve diyot seçimi nasıl yapılmalıdır?
Diyot için hızlı kurtarma özellikli UF4007/MUR160, kapasitör için 0.1-1μF seramik/film tercih edilmelidir.
IR2110 ile tam köprü devresi nasıl yapılır?
İki adet IR2110 entegresi kullanılarak veya bir IR2110 ve bir düşük taraf sürücü entegresi ile tam köprü oluşturulabilir.
IR2110'un maksimum anahtarlama frekansı nedir?
Teorik olarak 500kHz üzerinde çalışabilir ancak bootstrap devresinin şarj süresi nedeniyle pratik limit 100-200kHz civarındadır.
Undervoltage Lockout (UVLO) ne işe yarar?
VCC veya bootstrap gerilimi güvenli seviyenin altına düştüğünde çıkışları kapatarak MOSFET'leri korur.
Breadboard üzerinde yüksek gerilimle çalışılabilir mi?
Yüksek gerilim uygulamaları breadboard üzerinde risklidir. Prototip PCB veya bakır plaket kullanılması daha güvenlidir.
Gate direnci ne kadar olmalıdır?
10-22Ω arası gate direnci önerilir. Daha düşük değerler hızlı anahtarlama, yüksek değerler düşük EMI sağlar.
Arduino ile IR2110 nasıl kullanılır?
Arduino'nun PWM çıkışları HIN ve LIN pinlerine bağlanabilir. Ölü zaman kodu yazılmalı veya harici lojik devresi eklenmelidir.
