IR2109 Mosfet Sürücü Entegresi Dip-8

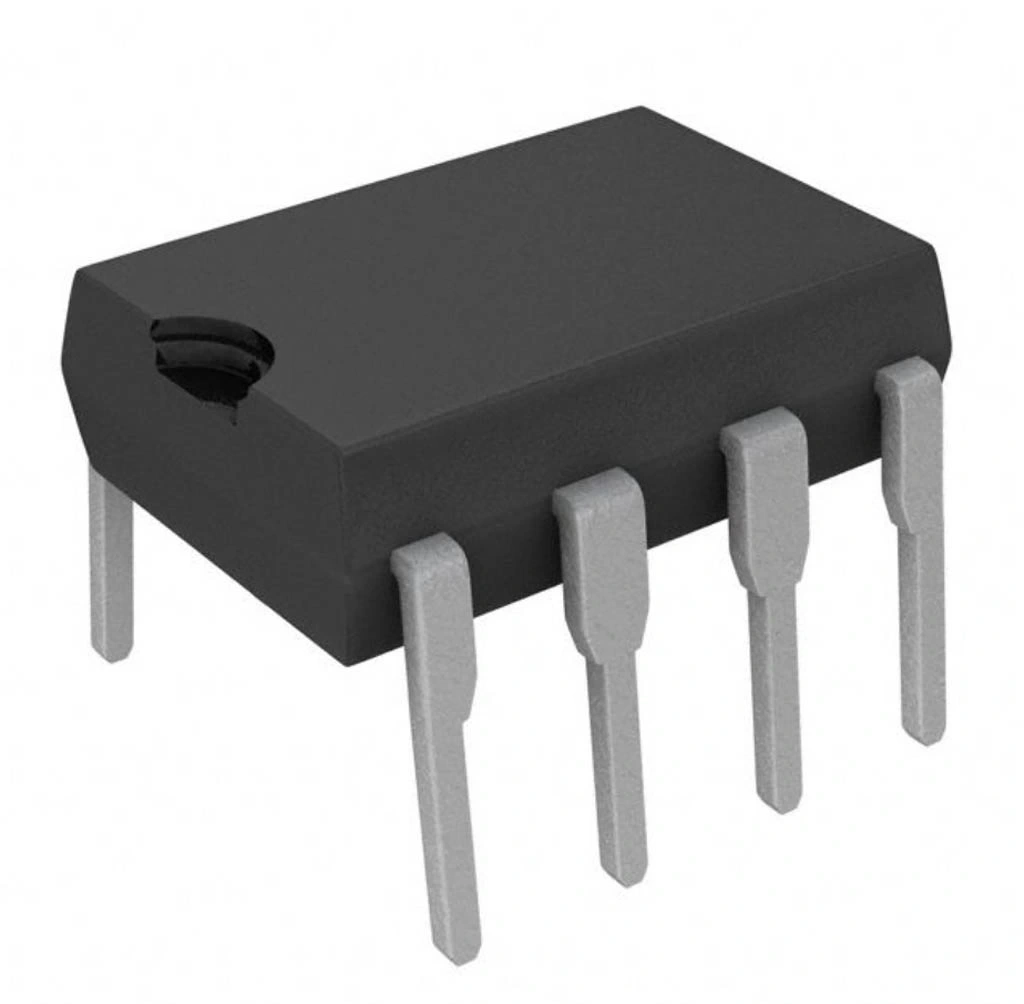

IR2109 MOSFET Sürücü Entegresi DIP-8

IR2109 MOSFET Sürücü Entegresi, yüksek ve düşük taraflı MOSFET'leri sürmek için tasarlanmış, yüksek gerilim, yüksek hızlı güç MOSFET ve IGBT sürücüsüdür. DIP-8 paketinde sunulan bu entegre, kompakt boyutuyla güç elektroniği uygulamalarında güvenilir ve verimli anahtarlama sağlar.

600V gerilim dayanımı ve 1A tepe akım sürme kapasitesi ile bu elektronik komponent, yarım köprü sürücü devreleri, motor kontrol ve inverter uygulamaları için kullanışlı ve ekonomik bir çözümdür.

Bağımsız yüksek ve düşük taraf çıkışları sayesinde esnek kontrol imkanı sunan IR2109, breadboard uyumlu DIP-8 paketi ile MOSFET sürücü devreleri prototiplemesinde minimum alan kullanımı sağlayarak küçük boyutlu projelerinizi hızlandırır.

Teknik Özellikler

IR2109 MOSFET Sürücü Entegresi DIP-8'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Tip: Yüksek/Düşük Taraf MOSFET Sürücü
• Paket Tipi: DIP-8
• Besleme Gerilimi (VCC): 10-20V
• Bootstrapping Besleme (VBS): 10-20V
• Bloke Gerilimi (VOFFSET): 600V
• Çıkış Yüksek Gerilim: VS-0.2V
• Çıkış Düşük Gerilim: <0.2V
• Çıkış Akımı (Kaynak/Havuz): +1.0A/-1.0A (Tepe)
• Rise/Fall Zaman: 150ns/100ns (Tipik)
• Propagasyon Gecikmesi: 150ns (Tipik)
• Bootstrap Diyodu: Harici gerekli
• Çalışma Frekansı: >300kHz
• Çalışma Sıcaklığı: -40°C ~ +125°C
• Kanal Sayısı: 2 kanal (1 yüksek, 1 düşük taraf).

Kullanım Alanları

IR2109 MOSFET Sürücü Entegresi DIP-8'in kullanılabileceği çeşitli alanlar ve proje örnekleri.

Güç Dönüştürme Sistemleri

• Küçük anahtarlamalı güç kaynakları
• DC-DC dönüştürücüler
• Yarım köprü konvertörler
• PFC (Güç Faktörü Düzeltme) devreleri

Motor Sürücü Uygulamaları

• Küçük DC motor sürücüleri
• Fan kontrol devreleri
• BLDC motor kontrolörleri
• Düşük güçlü inverterler

Kompakt Uygulamalar

• Aydınlatma kontrol devreleri
• Solenoid sürücüler
• Sınırlı PCB alanına sahip güç devreleri
• Taşınabilir cihazlar

Avantajlar ve Özellikler

IR2109 MOSFET Sürücü Entegresi DIP-8'in sağladığı avantajlar ve çözümler.

• Yüksek Gerilim Dayanımı: 600V bloke gerilimi ile güvenli çalışma
• Kompakt DIP-8 Paketi: Minimum PCB alanı kullanımı
• Yeterli Akım Sürme: 1A tepe akım ile verimli anahtarlama
• Breadboard Uyumlu: Kolay prototipleme imkanı
• Bootstrap Yapısı: Yüksek taraf sürücüsü için basit besleme çözümü
• CMOS/TTL Uyumlu: Mikrodenetleyicilerle kolay entegrasyon
• Undervoltage Lockout (UVLO): Düşük besleme koruması

Montaj ve Kullanım

IR2109 MOSFET Sürücü Entegresi DIP-8'in montaj ve kullanım süreci hakkında bilgiler.

Devre tasarımı için yapmanız gerekenler:

• VCC için 12-15V DC besleme sağlayın
• Bootstrap diyodu olarak hızlı kurtarma diyodu (UF4007, MUR160) kullanın
• Bootstrap kapasitörü için 0.1-1μF arasında seramik kapasitör seçin
• VCC ve COM arasına 0.1μF ve 10μF dekuplaj kapasitörleri ekleyin
• HIN ve LIN için uygun lojik seviyeli kontrol sinyalleri sağlayın

DIP-8 paketi montaj önerileri:

• Breadboard veya delikli PCB üzerine kolay montaj
• DIP soketine monte ederek değiştirilebilirlik sağlayın
• Küçük PCB alanlarına sığdırmak için avantajlı
• 1A akım limiti nedeniyle küçük/orta güçlü MOSFET'ler için uygundur
• Gate sürücü hatlarını mümkün olduğunca kısa tutun

Sorun Giderme ve İpuçları

IR2109 MOSFET Sürücü Entegresi DIP-8 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Yüksek Taraf Çalışmaması: Bootstrap devresi bağlantılarını ve kapasitör değerini kontrol edin
• Isınma Sorunu: Akım limitlerini aşmadığınızdan emin olun, IR2110 gibi yüksek akım modeline geçin
• Gürültülü Çalışma: Bağlantıları kısaltın ve PCB tasarımını optimize edin
• MOSFET Arızalanması: Ölü zaman ekleyin ve kapasitans değeri uygun MOSFET'ler seçin

Verimli Kullanım İpuçları

• DIP-8 paketinin 1A akım limitine dikkat edin
• Düşük-orta güç uygulamaları için tercih edin
• Yüksek frekanslı uygulamalarda pin kapasitanslarını hesaba katın
• Mikrodenetleyici ile sürüş yaparken ölü zaman eklemeyi unutmayın

Paket İçeriği

• IR2109 MOSFET Sürücü Entegresi DIP-8
