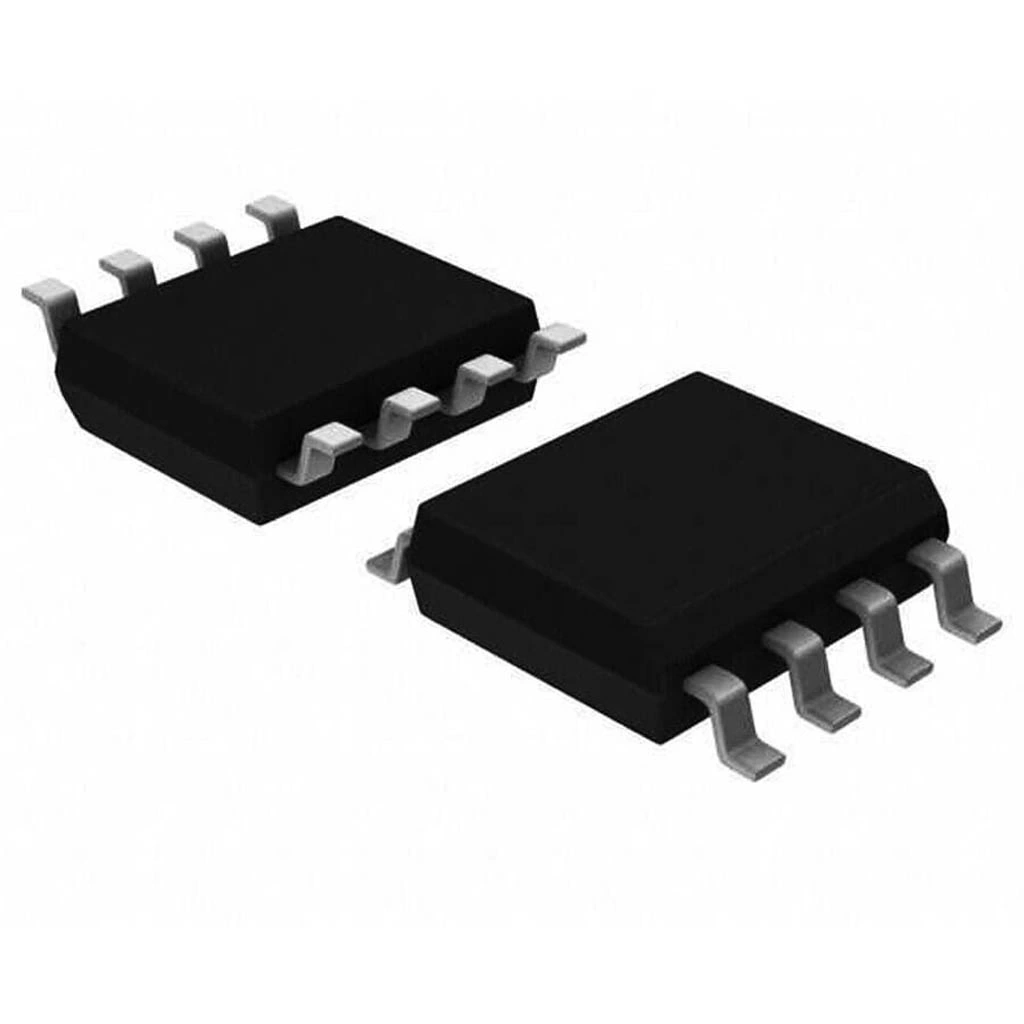

IR2108 SMD MOSFET Sürücü Entegresi SOIC-8

IR2108 SMD, yüksek ve düşük taraf MOSFET'leri sürmek için tasarlanmış half-bridge sürücü entegresidir. SOIC-8 SMD paketinde sunulan bu kompakt sürücü, 600V maksimum çalışma voltajına sahip olup, motor kontrol devreleri ve güç dönüştürücüler için idealdir.

Gelişmiş bootstrap teknolojisi kullanan bu elektronik komponent, düşük güç tüketimi ve yüksek hızlı anahtarlama özellikleriyle verimli güç dönüştürme uygulamaları için tercih edilir. Undervoltage lockout koruması sayesinde sistem güvenliğini sağlar.

250mA çıkış akımı kapasitesiyle çeşitli güç MOSFET türlerini sürebilen IR2108 SMD, inverter devreler, DC-DC dönüştürücüler ve motor sürücüleri için kompakt bir çözüm sunar. Yüzey montaj teknolojisi sayesinde PCB alanından tasarruf sağlar ve otomatik montaja uygundur.

Teknik Özellikler

IR2108 SMD MOSFET Sürücü Entegresi SOIC-8'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: International Rectifier / Infineon
• Entegre Tipi: Half-Bridge MOSFET/IGBT Sürücü
• Paket / Kılıf: SOIC-8 (SMD)
• Maksimum Çalışma Voltajı: 600V
• Besleme Voltajı (V_CC): 10V - 20V
• Çıkış Akımı (Kaynak): 250mA (tipik)
• Çıkış Akımı (Alıcı): 500mA (tipik)
• Half-Bridge Kanal Sayısı: 1 adet (2 bağımsız MOSFET sürücü)
• Yükseltme Süresi (t_r): 100ns
• Düşme Süresi (t_f): 50ns
• Propagasyon Gecikme Süresi: 500ns (tipik)
• Çapraz İletim Önleme: Dahili ölü zaman kontrolleri
• Bootstrap Diyodu: Harici (entegre değil)
• UVLO Koruması (Undervoltage Lockout): Var
• UVLO Eşikleri: 8.6V (açma), 8.1V (kapama)
• Giriş Lojik Uyumluluğu: CMOS/TTL uyumlu
• Entegre Seviye Kaydırıcı: Var (bootstrap yöntemiyle)
• Çalışma Sıcaklık Aralığı: -40°C ile +125°C arası
• ESD Koruması: 2kV insan vücudu modeli
• Montaj Şekli: Yüzey montaj (SMD/SMT)

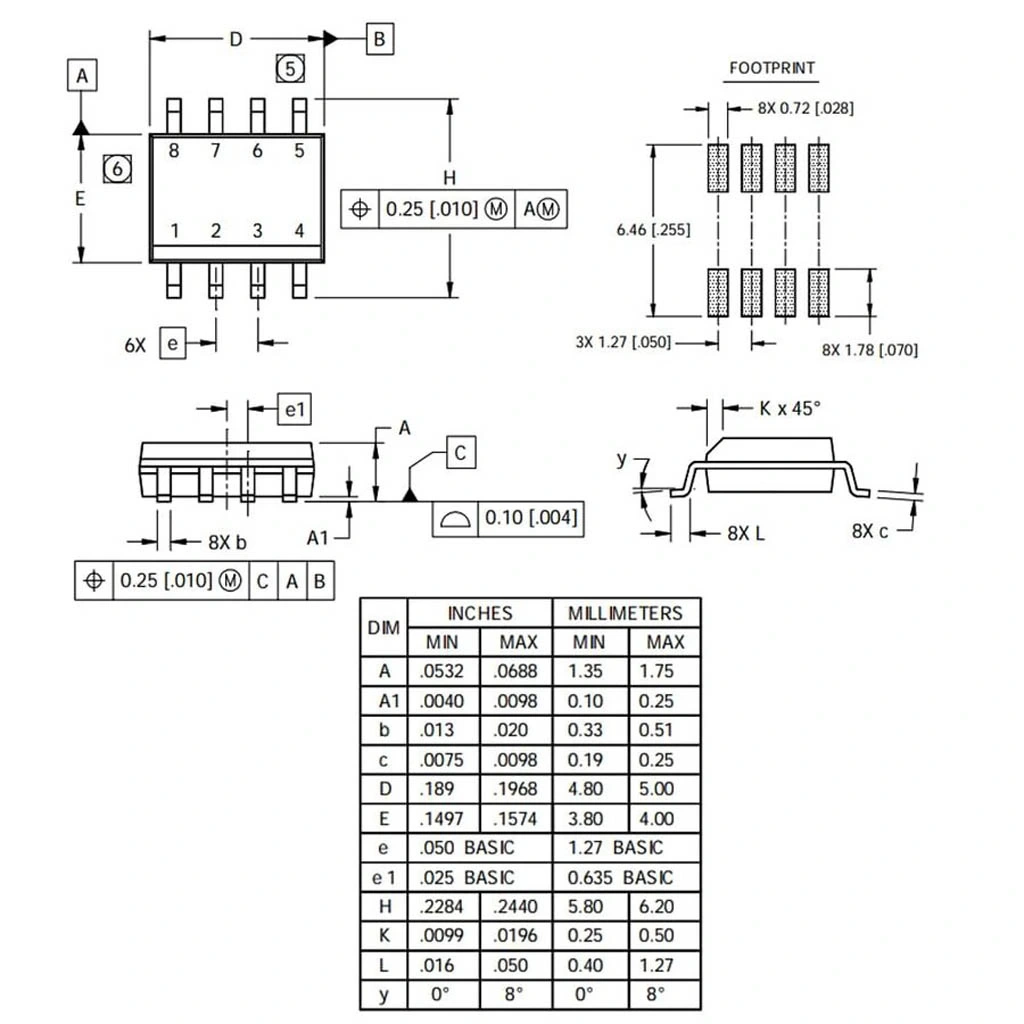

• Paket Boyutları: 6mm × 5mm × 1.75mm (yaklaşık)
• Pin Sayısı: 8
• Bootstrap Kapasitör Değeri: 0.1μF önerilen (uygulama bağımlı)
• Güç Tüketimi: <1mA (tipik, quiescent durum)
• RoHS Uyumluluğu: Evet

Kullanım Alanları

IR2108 SMD MOSFET Sürücü Entegresi SOIC-8'in kullanılabileceği çeşitli alanlar ve proje örnekleri.

Güç Dönüştürücüler

• DC-DC yükselteç (boost) konvertörler
• DC-DC düşürücü (buck) konvertörler
• Tek fazlı H-köprü invertörler
• Half-bridge topololojili SMPS devreleri
• Solar mikro invertörler

Motor Kontrol Sistemleri

• Tek fazlı motor sürücüler
• DC motor hız kontrol devreleri
• ESC (Elektronik Hız Kontrolcüleri)
• Fırçalı DC motor sürücüleri
• Kompakt robotik motorları

Endüstriyel ve Tüketici Uygulamaları

• Anahtarlamalı güç kaynakları
• Ultrasonik temizleyiciler
• Endüksiyon ısıtma devreleri
• Kompakt UPS sistemleri
• LED aydınlatma sürücüleri

Avantajlar ve Özellikler

IR2108 SMD MOSFET Sürücü Entegresi SOIC-8'in sağladığı avantajlar ve çözümler.

• Kompakt SOIC-8 Paketi: Minimum PCB alanı, yüzey montaj avantajı
• Yüksek Voltaj Kapasitesi: 600V maksimum gerilim ile endüstriyel uygulamalara uygunluk
• UVLO Koruma: Güvenli çalışma için düşük voltaj kilitleme
• Geniş Sıcaklık Aralığı: -40°C ile +125°C arası güvenilir çalışma
• Yüksek Hızlı Anahtarlama: 100ns yükselme, 50ns düşme süreleri
• Düşük Quiescent Akım: Batarya ile çalışan sistemlerde enerji tasarrufu
• Bootstrap Teknolojisi: Minimum harici komponent gereksinimi
• Güçlü Çıkış Sürücüleri: 250mA kaynak, 500mA alıcı kapasitesi
• CMOS/TTL Uyumlu Girişler: Mikrodenetleyiciler ile kolay entegrasyon
• Üstün latch-up Bağışıklığı: Zorlu endüstriyel ortamlarda güvenilirlik

Uygulama ve Devre Tasarımı

IR2108 SMD MOSFET Sürücü Entegresi SOIC-8 ile yapılabilecek temel devre tasarımları ve uygulamalara örnekler.

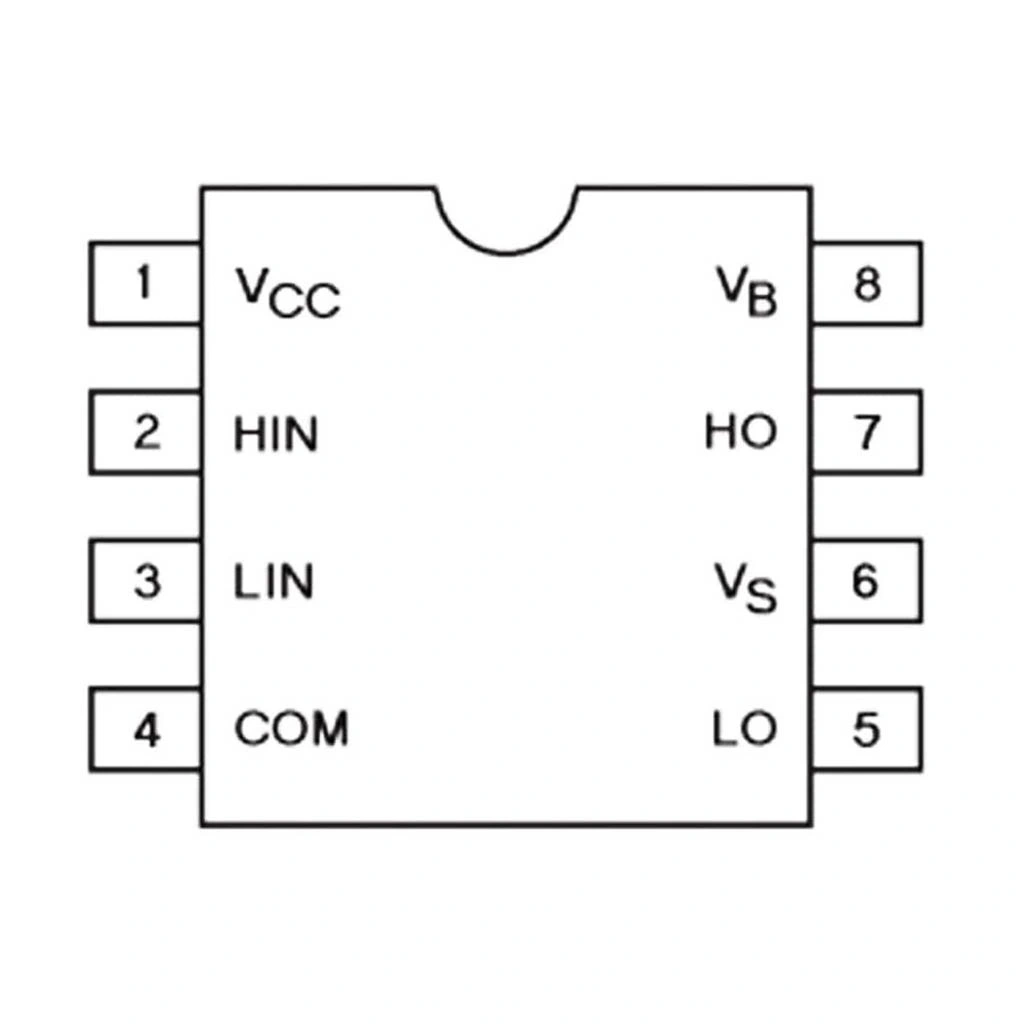

Temel Bağlantı Şeması:

• Besleme: VCC pini 12-15V DC besleme, COM toprak bağlantısı, 1μF ve 0.1μF bypass kapasitörleri
• Bootstrap Devresi: VB-VS pinleri arasına 0.1μF seramik kapasitör ve hızlı diyot (UF4007/FR107)
• Giriş Sinyalleri: HIN ve LIN pinleri mikrodenetleyici PWM çıkışlarına bağlanır
• Çıkışlar: HO ve LO çıkışları MOSFET gate'lerine 10-15Ω dirençlerle bağlanır
• Destek Devresi: VS pini alt MOSFET'in source'una ve yük toprak bağlantısına

Half-Bridge DC-DC Boost Konvertör Tasarımı:

• Komponentler: IR2108 SMD, N-kanal MOSFET'ler (önerilen: IRF540N, IRF3205), bootstrap diyot ve kapasitör
• PCB Tasarımı: 2 katmanlı PCB, güç yolları kalın, entegre yakınında toprak düzlemi
• Termal Yönetim: MOSFET'ler için pad alanı ve termal vialar
• Giriş Filtresi: EMI filtreleme için seramik kapasitörler ve boncuk
• Çıkış Filtresi: Düşük ESR kapasitörler ile ripple giderme

Sorun Giderme ve İpuçları

IR2108 SMD MOSFET Sürücü Entegresi SOIC-8 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Bootstrap Sorunları: VS hatrındaki gürültü, bootstrap kapasitörünü artırın, yüksek hızlı diyot kullanın.
• Yanlış Tetiklenme: Giriş hatlarında parazit, çekilme dirençleri ekleyin, hatları kısa tutun.
• Isınma Problemleri: PCB tasarımı, termal vialar veya büyük bakır alanlar ekleyin.
• Çapraz İletim: Ölü zaman yetersiz, çıkışlara seri gate dirençlerini artırın.
• Voltaj Sınırlamaları: Aşırı voltaj spike'ları, TVS diyotlar veya snubber devreleri ekleyin.

SMD Tasarım ve Montaj İpuçları

• PCB tasarımında SOIC-8 için önerilen footprint'i kullanın
• Entegre ve kritik kipleme kapasitörleri arasındaki bağlantılar kısa olmalı
• Bootstrap kapasitörü için X7R veya X5R seramik tip tercih edin
• MOSFET gate sürücü yolları olabildiğince kısa tutulmalı
• Toprak düzlemi, gürültülü güç toprakları ile hassas sinyal topraklarını ayırmalı

Paket İçeriği

• IR2108 SMD MOSFET Sürücü Entegresi SOIC-8
