IR2106PBF Mosfet Sürücü Entegresi Dip-8

IR2106PBF MOSFET Sürücü Entegresi DIP-8

IR2106PBF, yüksek ve düşük taraf MOSFET'leri sürmek için tasarlanmış half-bridge sürücü entegresidir. DIP-8 formunda sunulan bu entegre, 600V maksimum çalışma voltajına sahip olup, motor kontrol devreleri ve güç dönüştürücü uygulamaları için ideal bir çözümdür.

Bootstrap teknolojisiyle donatılan bu elektronik komponent, devre karmaşıklığını azaltarak kolay kullanım sağlar. Mikrodenetleyici çıkışlarıyla doğrudan uyumlu girişleriyle hızlı prototipleme ve geliştirme imkanı sunar.

IR2106PBF entegresi, yüksek akım sürme kapasitesi, geniş çalışma voltajı aralığı ve entegre koruma devreleriyle güvenilir MOSFET kontrolü sağlar. Breadboard uyumlu DIP-8 paketi, MOSFET sürücü devreleriyle deneme ve prototip geliştirme sürecini kolaylaştırır.

Teknik Özellikler

IR2106PBF MOSFET Sürücü Entegresi DIP-8'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: International Rectifier / Infineon
• Entegre Tipi: Half-Bridge MOSFET/IGBT Sürücü
• Paket / Kılıf: DIP-8 (PDIP-8)
• Maksimum Çalışma Voltajı: 600V
• Besleme Voltajı (V_CC): 10V - 20V
• Çıkış Akımı (Kaynak): 200mA (tipik)
• Çıkış Akımı (Alıcı): 420mA (tipik)
• Half-Bridge Kanal Sayısı: 1 adet (2 bağımsız MOSFET sürücü)
• Yükseltme Süresi (t_r): 120ns
• Düşme Süresi (t_f): 95ns
• Propagasyon Gecikme Süresi: 680ns (tipik)
• Çapraz İletim Önleme: Dahili lojik devreler ile
• Bootstrap Diyodu: Harici (entegre değil)
• UVLO Koruması (Undervoltage Lockout): Var
• UVLO Eşikleri: 8.6V (açma), 8.1V (kapama)
• Giriş Lojik Uyumluluğu: CMOS/TTL uyumlu
• Entegre Seviye Kaydırıcı: Var (bootstrap yöntemiyle)
• SD (Shutdown) Pini: Var (aktif düşük)
• Çalışma Sıcaklık Aralığı: -40°C ile +125°C arası
• ESD Koruması: 2kV insan vücudu modeli
• Montaj Şekli: Through-hole (delikli montaj)

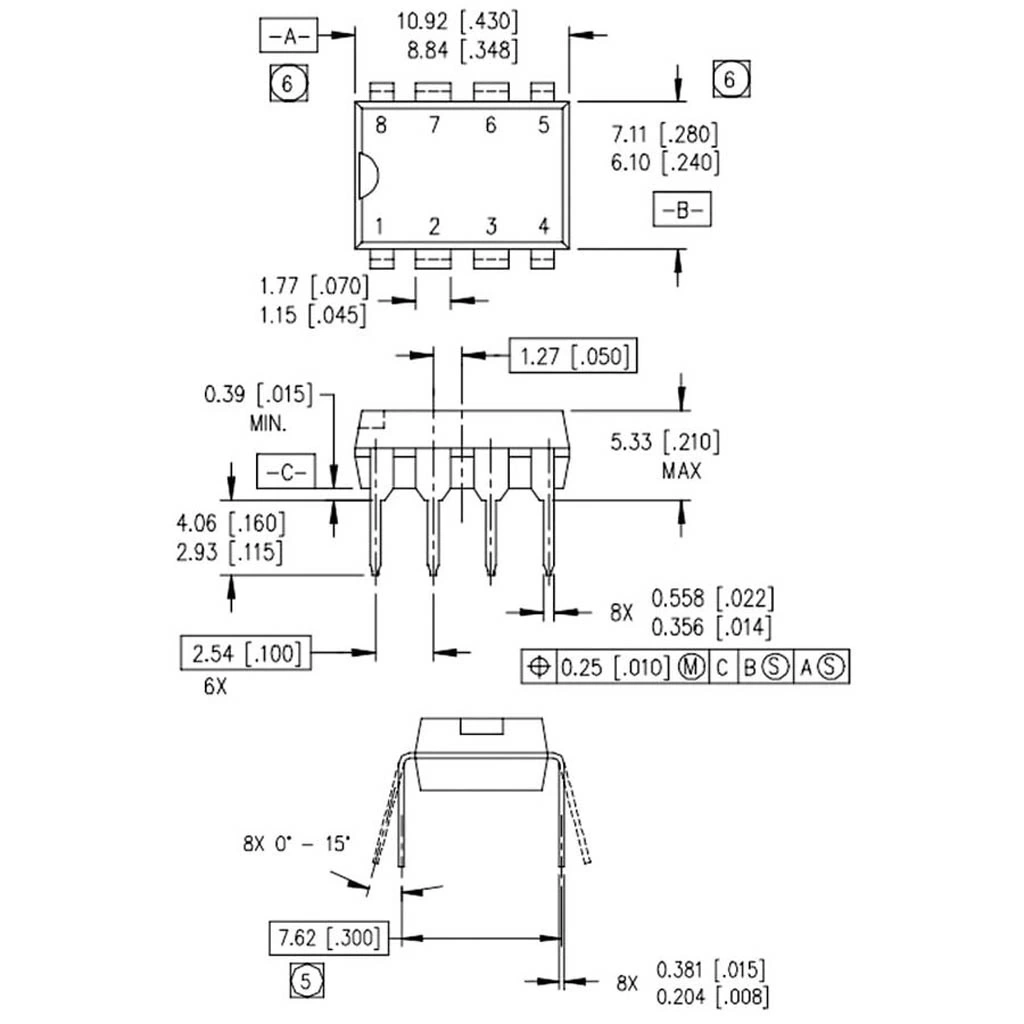

• Paket Boyutları: 9.5mm × 6.4mm × 3.3mm (yaklaşık)
• Pin Sayısı: 8
• Bootstrap Kapasitör Değeri: 0.1μF önerilen (uygulama bağımlı)
• Güç Tüketimi: <1mA (tipik, quiescent durum)
• RoHS Uyumluluğu: Evet (PbF - Kurşunsuz)

Kullanım Alanları

IR2106PBF MOSFET Sürücü Entegresi DIP-8'in kullanılabileceği çeşitli alanlar ve proje örnekleri.

Güç Dönüştürücüler

• DC-DC yükselteç (boost) konvertörler
• DC-DC düşürücü (buck) konvertörler
• Tek fazlı invertörler
• Half-bridge güç katları
• Yüksek verimli SMPS devreleri

Motor Kontrol Devreleri

• DC motor hız kontrol devreleri
• Hız kontrolcüleri (ESC)
• Fırçalı DC motor sürücüleri
• Tek fazlı AC motor kontrolü
• Step motor sürücü devreleri

Eğitim ve Hobi Projeleri

• Güç elektroniği öğrenim kitler
• Breadboard prototip devreleri
• Robot sürücü sistemleri
• Maker projeleri
• Güç dönüştürücü deneyleri

Avantajlar ve Özellikler

IR2106PBF MOSFET Sürücü Entegresi DIP-8'in sağladığı avantajlar ve çözümler.

• Breadboard Uyumlu: DIP-8 paketi ile standart delikli PCB ve breadboard sistemlerinde kolay kullanım
• Shutdown Özelliği: SD pini ile entegre kontrolü ve güvenlik kapatması
• Yüksek Voltaj Kapasitesi: 600V maksimum gerilim dayanımı
• Koruma Özellikleri: UVLO koruması, lojik girişlerde latch-up direnci
• Güçlü Çıkış Sürücüleri: 200mA kaynak, 420mA alıcı kapasitesi
• Geniş Sıcaklık Aralığı: -40°C ile +125°C arası çalışma imkanı
• Minimum Harici Komponent: Bootstrap teknolojisi sayesinde basit devre tasarımı
• TTL/CMOS Uyumlu Girişler: Arduino, PIC, STM32 gibi mikrodenetleyicilerle kolayca bağlantı
• Lojik Girişlerde Schmitt Trigger: Gürültüye karşı dayanıklılık
• Kurşunsuz Paket: RoHS uyumlu çevre dostu tasarım

Uygulama ve Devre Tasarımı

IR2106PBF MOSFET Sürücü Entegresi DIP-8 ile yapılabilecek temel devre tasarımları ve uygulamalara örnekler.

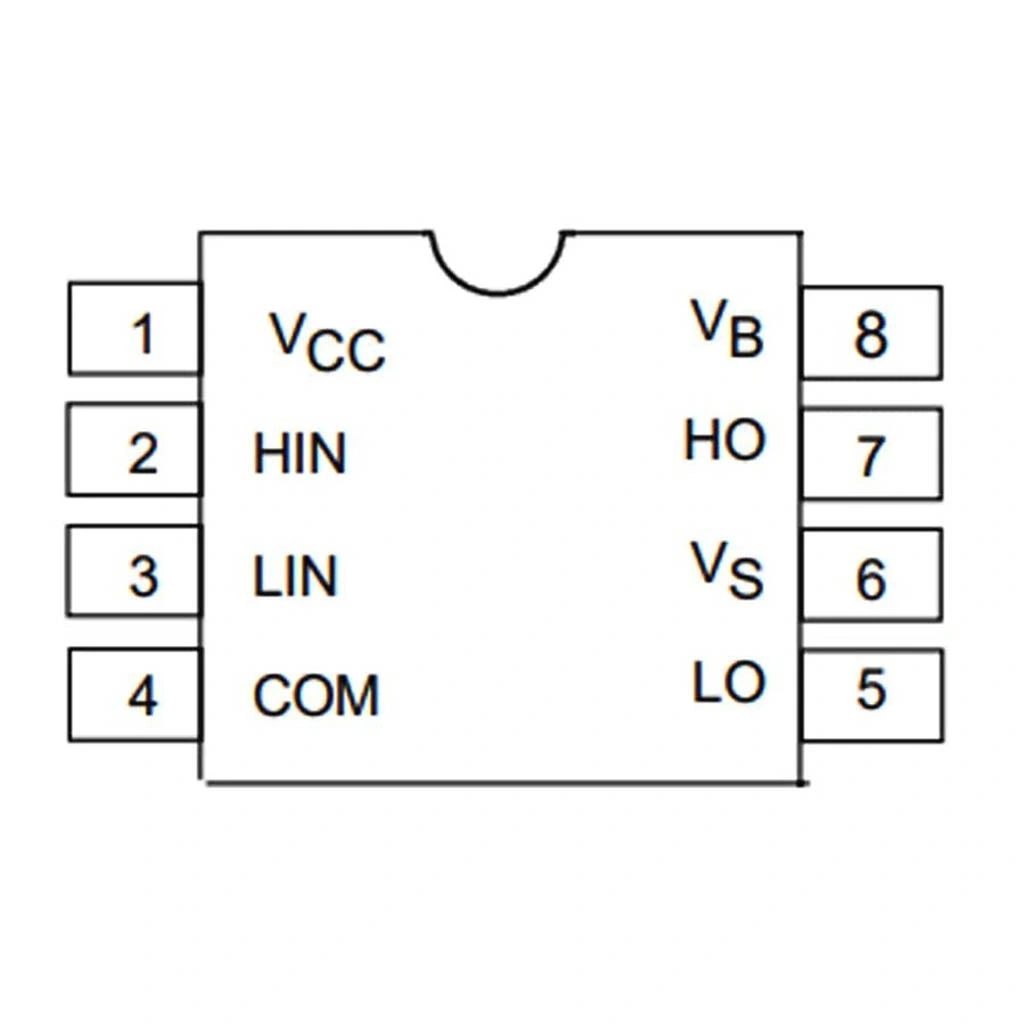

Temel Bağlantı Şeması:

• Besleme: VCC pini 12-15V DC besleme, COM toprak bağlantısı, 1μF ve 0.1μF bypass kapasitörleri
• Bootstrap Devresi: VB-VS pinleri arasına 0.1μF seramik kapasitör ve hızlı diyot (UF4007)
• Giriş Sinyalleri: HIN ve LIN pinleri mikrodenetleyici PWM çıkışlarına bağlanır
• Shutdown Kontrolü: SD pini, normal çalışma için VCC'ye, kapatma için GND'ye
• Çıkışlar: HO ve LO çıkışları MOSFET gate'lerine 10-22Ω dirençlerle bağlanır

Buck Konvertör Devresi (Step-Down DC-DC):

• Komponentler: IR2106PBF, N-kanal MOSFETs (ör: IRFZ44N), bootstrap diyot ve kapasitör
• Devre Yapısı: Yüksek taraf MOSFET anahtarlama, alçak taraf MOSFET senkron redresör olarak
• Filtreleme: Güç indüktörü ve çıkış kapasitörleri ile düşük ripple
• Kontrol: Mikrodenetleyici PWM çıkışları veya DC seviye için ayarlanabilir PWM osilatör
• Giriş Koruması: Ters polarite koruması ve giriş filtre kapasitörleri

Sorun Giderme ve İpuçları

IR2106PBF MOSFET Sürücü Entegresi DIP-8 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• MOSFET'ler Tetiklenmiyor: Besleme voltajını kontrol edin, UVLO eşiğinin altında olabilir.
• Üst MOSFET Çalışmıyor: Bootstrap kapasitörü yetersiz, değerini artırın veya bootstrap devresini kontrol edin.
• Isınma Sorunu: Çıkış akımı fazla, gate dirençlerini ayarlayın veya daha küçük MOSFET'ler kullanın.
• Bekleme Sorunu: SD pini havada, pull-up direnci ekleyin veya VCC'ye bağlayın.
• Aşırı Anahtarlama Gürültüsü: Gate sürücü yolları uzun, tasarımda kısaltın veya gate direncini artırın.

DIP Paketi ve Breadboard Tasarım İpuçları

• Bootstrap kapasitörlerini entegre yakınına yerleştirin
• Gate yollarını kısa ve kalın tutun
• Yüksek ve alçak taraf toprak yollarını birbirinden ayırın
• Gürültü önleme için girişlere küçük pull-up/pull-down dirençleri ekleyin
• Breadboard'da yüksek akımlı yolları kalın tellerle destekleyin

Paket İçeriği

• IR2106PBF MOSFET Sürücü Entegresi DIP-8
