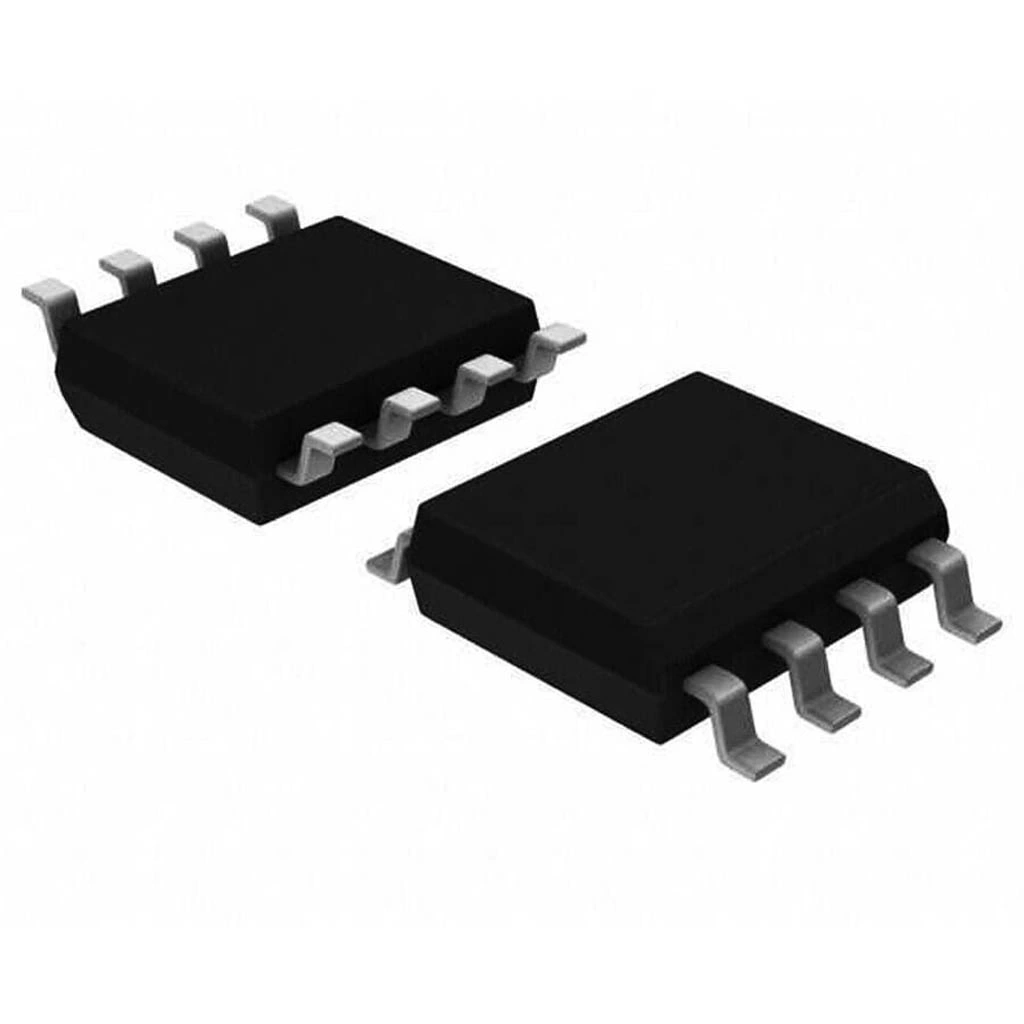

IR2106 Smd Mosfet Sürücü Entegresi Soic-8

IR2106 SMD MOSFET Sürücü Entegresi SOIC-8

IR2106 SMD, yüksek ve düşük taraf MOSFET'leri sürmek için tasarlanmış half-bridge sürücü entegresidir. SOIC-8 SMD paketinde sunulan bu kompakt sürücü, 600V maksimum çalışma voltajına sahip olup, motor kontrol devreleri ve güç dönüştürücü uygulamaları için idealdir.

Bootstrap teknolojisi kullanan bu elektronik komponent, SD (Shutdown) pini sayesinde acil durum kapatma özelliği ve kullanıcı kontrollü güvenlik fonksiyonu sunar. Entegre koruma devreleri ve kompakt yapısıyla güvenilir MOSFET kontrolü sağlar.

200mA kaynak ve 420mA alıcı çıkış akımı kapasitesiyle güç MOSFET türlerini sürebilen IR2106 SMD, yüzey montaj teknolojisi sayesinde PCB alanından tasarruf sağlar. UVLO koruması ile düşük voltaj durumlarında güvenli çalışma imkanı sunar.

Teknik Özellikler

IR2106 SMD MOSFET Sürücü Entegresi SOIC-8'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: International Rectifier / Infineon
• Entegre Tipi: Half-Bridge MOSFET/IGBT Sürücü
• Paket / Kılıf: SOIC-8 (SMD)
• Maksimum Çalışma Voltajı: 600V
• Besleme Voltajı (V_CC): 10V - 20V
• Çıkış Akımı (Kaynak): 200mA (tipik)
• Çıkış Akımı (Alıcı): 420mA (tipik)
• Half-Bridge Kanal Sayısı: 1 adet (2 bağımsız MOSFET sürücü)
• Yükseltme Süresi (t_r): 120ns
• Düşme Süresi (t_f): 95ns
• Propagasyon Gecikme Süresi: 680ns (tipik)
• Çapraz İletim Önleme: Dahili lojik devreler ile
• Bootstrap Diyodu: Harici (entegre değil)
• UVLO Koruması (Undervoltage Lockout): Var
• UVLO Eşikleri: 8.6V (açma), 8.1V (kapama)
• Giriş Lojik Uyumluluğu: CMOS/TTL uyumlu
• Entegre Seviye Kaydırıcı: Var (bootstrap yöntemiyle)
• SD (Shutdown) Pini: Var (aktif düşük)
• Çalışma Sıcaklık Aralığı: -40°C ile +125°C arası
• ESD Koruması: 2kV insan vücudu modeli
• Montaj Şekli: Yüzey montaj (SMD/SMT)

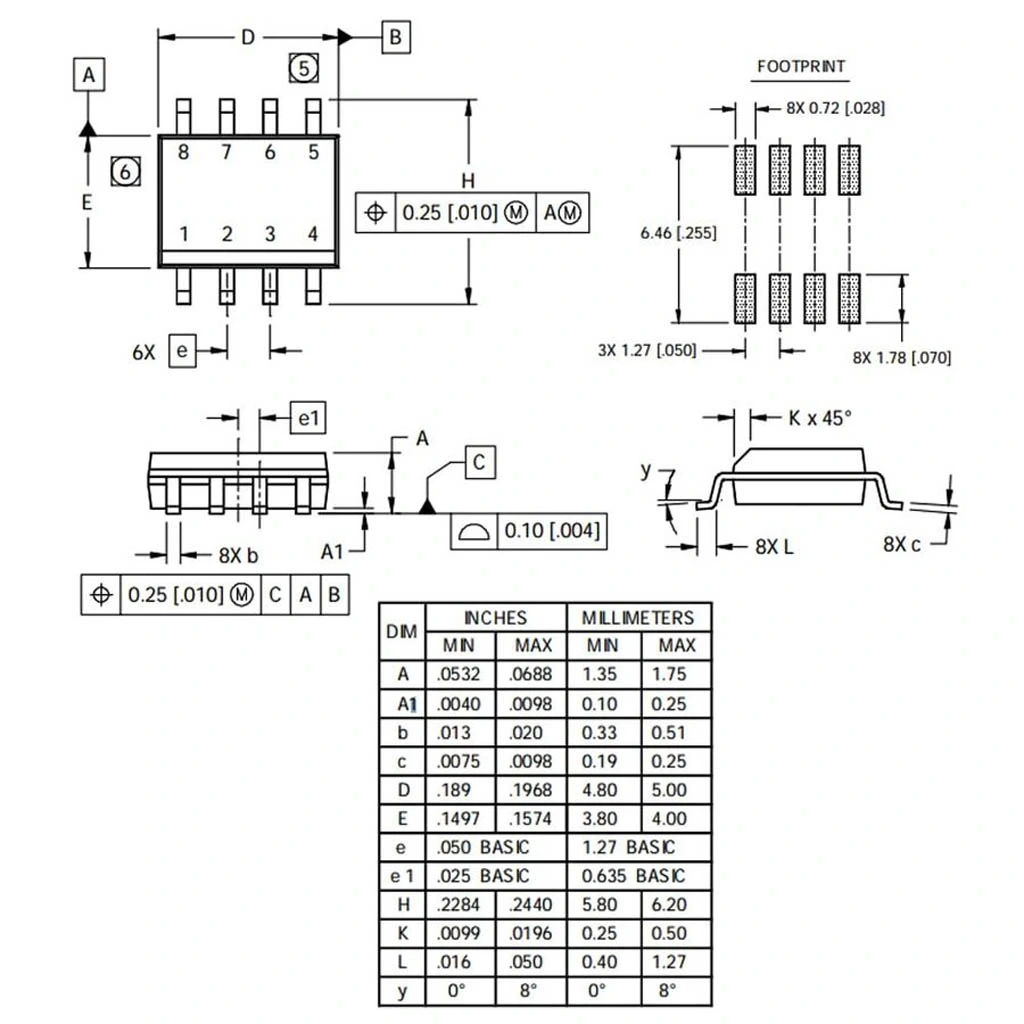

• Paket Boyutları: 6mm × 5mm × 1.75mm (yaklaşık)
• Pin Sayısı: 8
• Bootstrap Kapasitör Değeri: 0.1μF önerilen (uygulama bağımlı)
• Güç Tüketimi: <1mA (tipik, quiescent durum)
• RoHS Uyumluluğu: Evet

Kullanım Alanları

IR2106 SMD MOSFET Sürücü Entegresi SOIC-8'in kullanılabileceği çeşitli alanlar ve proje örnekleri.

Kompakt Güç Dönüştürücüler

• DC-DC yükselteç (boost) konvertörler
• DC-DC düşürücü (buck) konvertörler
• Tek fazlı invertörler
• Half-bridge güç katları
• Yüksek verimli SMPS devreleri

Motor Kontrol Sistemleri

• DC motor hız kontrol devreleri
• Elektronik hız kontrolcüleri (ESC)
• Fırçalı DC motor sürücüleri
• Tek fazlı AC motor kontrolü
• Ultrasonik motor sürücüleri

Endüstriyel ve Tüketici Uygulamaları

• Güneş invertörleri
• Batarya şarj devreleri
• Endüksiyon ısıtma sistemleri
• LED aydınlatma sürücüleri
• Ses yükselteçleri (Class D)

Avantajlar ve Özellikler

IR2106 SMD MOSFET Sürücü Entegresi SOIC-8'in sağladığı avantajlar ve çözümler.

• Kompakt SOIC-8 SMD Paketi: Minimum PCB alanı ve otomatik montaj uyumluluğu
• Shutdown Özelliği: SD pini ile acil durdurma ve kontrollü çalışma imkanı
• Yüksek Voltaj Kapasitesi: 600V maksimum gerilim ile endüstriyel uygulamalara uygunluk
• UVLO Koruma: Düşük besleme voltajlarında güvenli çalışma
• Geniş Sıcaklık Aralığı: -40°C ile +125°C arası dayanıklılık
• Yüksek Hızlı Anahtarlama: 120ns yükselme, 95ns düşme süreleri
• Düşük Quiescent Akım: Batarya ile çalışan sistemlerde enerji verimliliği
• Bootstrap Teknolojisi: Minimum harici komponent gereksinimi
• Güçlü Çıkış Sürücüleri: 200mA kaynak, 420mA alıcı kapasitesi
• CMOS/TTL Uyumlu Girişler: Mikrodenetleyiciler ile kolay entegrasyon

Uygulama ve Devre Tasarımı

IR2106 SMD MOSFET Sürücü Entegresi SOIC-8 ile yapılabilecek temel devre tasarımları ve uygulamalara örnekler.

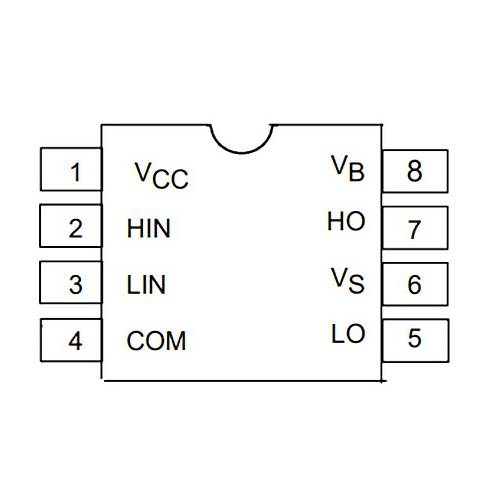

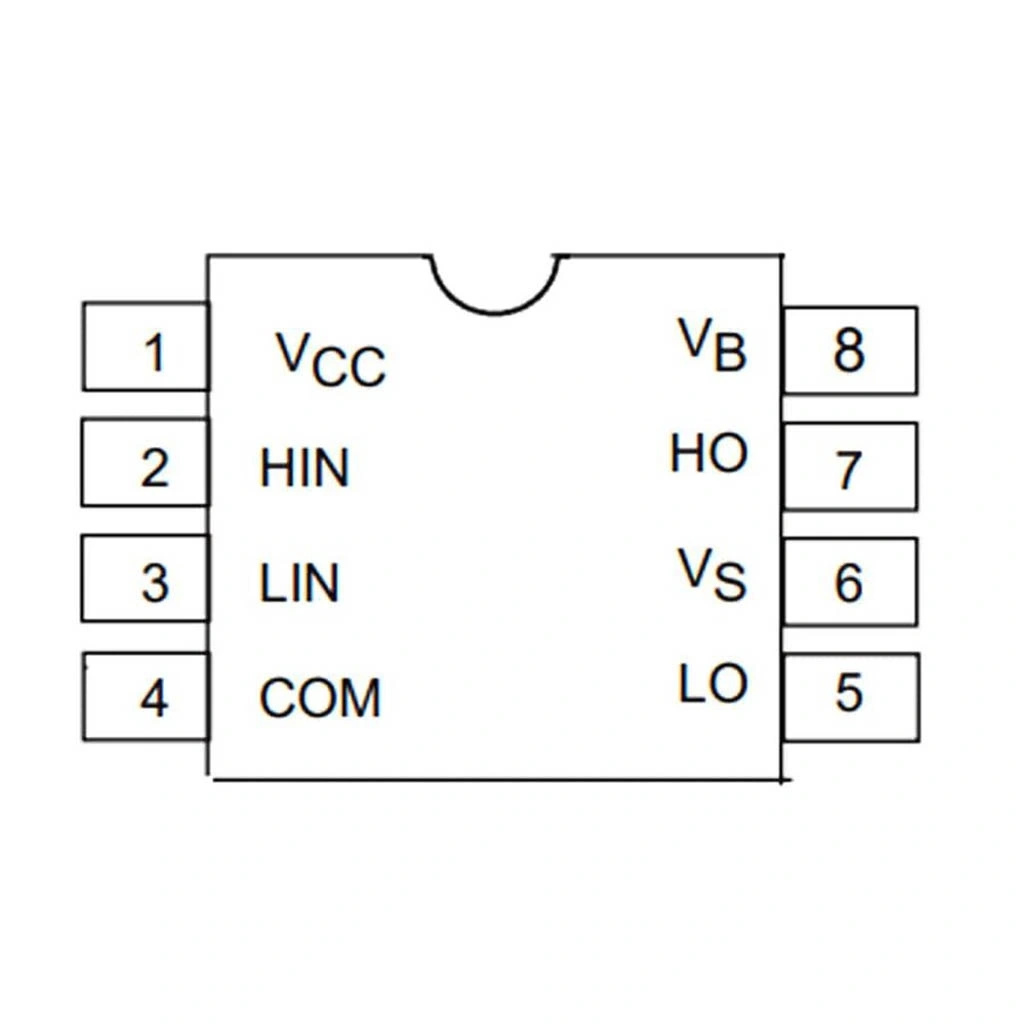

Temel Bağlantı Şeması:

• Besleme: VCC pini 12-15V DC besleme, COM toprak bağlantısı, 1μF ve 0.1μF bypass kapasitörleri
• Bootstrap Devresi: VB-VS pinleri arasına 0.1μF seramik kapasitör ve hızlı diyot (UF4007)
• Giriş Sinyalleri: HIN ve LIN pinleri mikrodenetleyici PWM çıkışlarına bağlanır
• Shutdown Kontrolü: SD pini, normal çalışma için VCC'ye 10kΩ pull-up direnci
• Çıkışlar: HO ve LO çıkışları MOSFET gate'lerine 10-15Ω dirençlerle bağlanır

SMD Tasarım ve PCB Yerleşimi:

• Yerleşim Özellikleri: IR2106 SMD entegre güç MOSFET'lerine yakın konumlandırılmalı
• Bypass Kapasitörleri: VCC için 0.1μF SMD seramik kapasitör doğrudan pin yanına yerleştirilir
• Bootstrap Bileşenleri: 0.1μF SMD kapasitör ve küçük SMD diyot (ör: LL4148) yakın konumlandırılır
• Sinyal Yolları: HIN, LIN ve SD sinyal yolları kısa ve gürültüden izole edilmiş şekilde tasarlanır
• Termal Yönetim: PCB üzerinde termal vialar ve yeterli bakır alanlarla ısı dağıtımı sağlanır

Sorun Giderme ve İpuçları

IR2106 SMD MOSFET Sürücü Entegresi SOIC-8 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Entegre Çalışmıyor: SD pini açık kalmış olabilir, VCC'ye 10kΩ pull-up bağlayın.
• Üst MOSFET Tetiklenmiyor: Bootstrap kapasitörü veya diyodu kontrol edin, kapasitör değerini artırın.
• SMD Lehimleme Zorlukları: Sıcak hava istasyonu kullanın, flux uygulayın.
• Aşırı Isınma: MOSFET'ler çok büyük, gate dirençlerini artırın veya daha küçük MOSFET seçin.
• EMI ve Gürültü Sorunları: PCB tasarımını iyileştirin, gate yollarını kısaltın.

SMD Tasarım ve Montaj İpuçları

• SOIC-8 footprint'inde pin bağlantılarını dikkatlice kontrol edin
• Elle lehimleme yerine sıcak hava veya reflow tekniği tercih edin
• Bootstrap devresi komponentleri için X7R veya X5R dielektrikli SMD kapasitörler kullanın
• Hassas sinyaller için toprak düzlemi ile korumalı sinyal yolları tasarlayın
• SD pini için pull-up direncini PCB üzerinde mutlaka bulundurun

Paket İçeriği

• IR2106 SMD MOSFET Sürücü Entegresi SOIC-8
