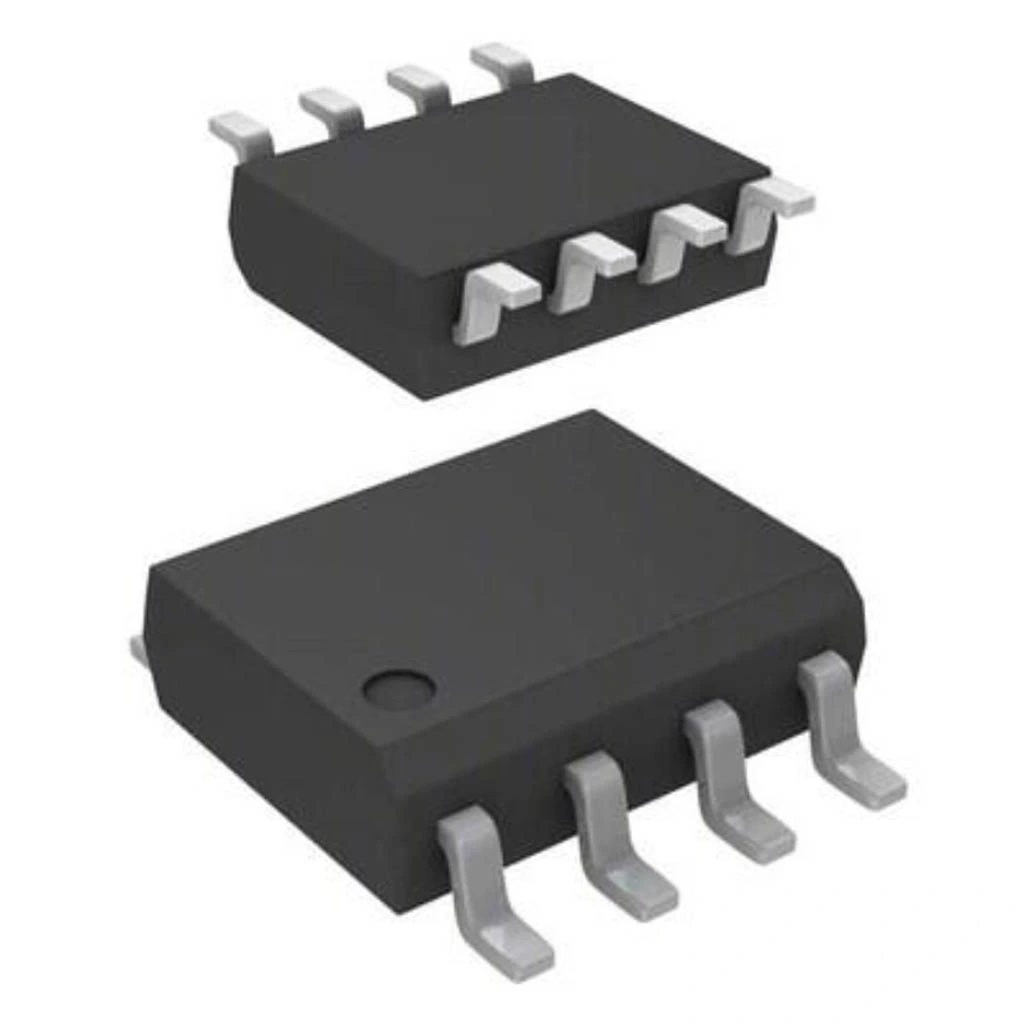

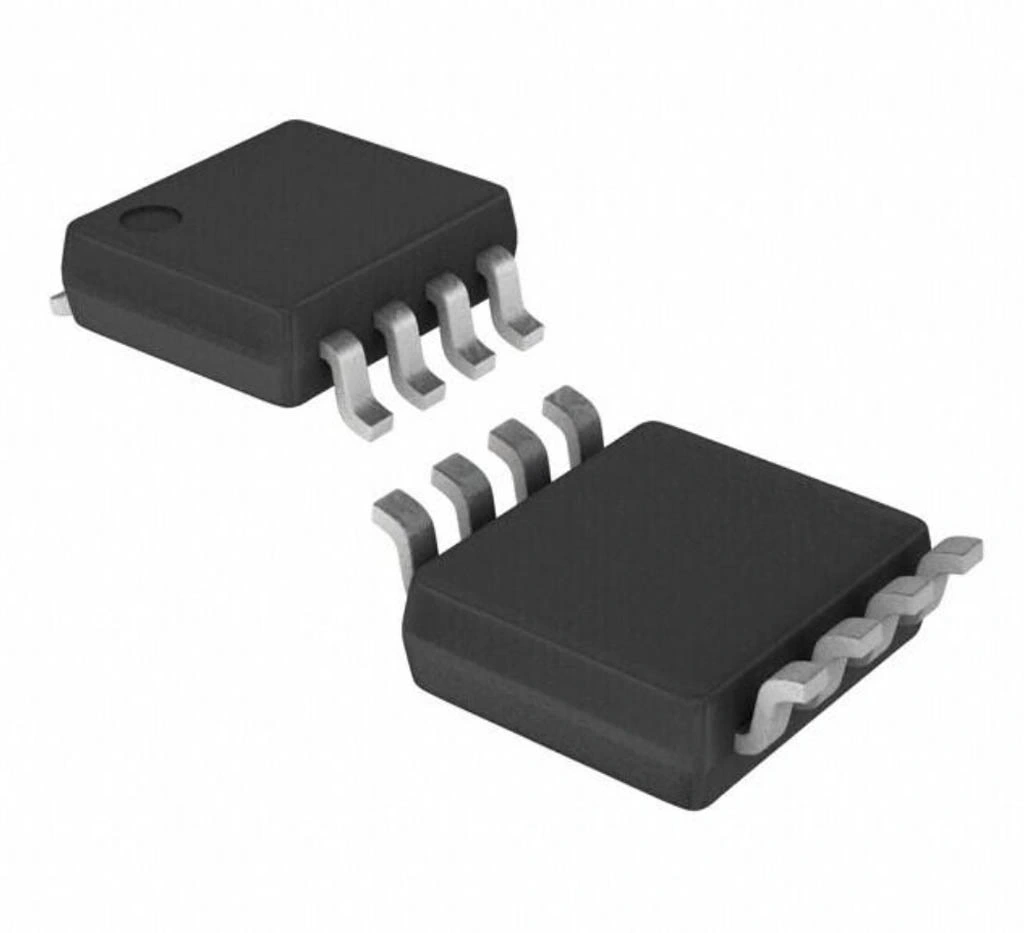

IR2104 Smd Mosfet Sürücü Entegresi Soic-8

IR2104 SMD MOSFET Sürücü Entegresi SOIC-8

IR2104 SMD, yüksek ve düşük taraf MOSFET'leri sürmek için tasarlanmış half-bridge sürücü entegresidir. SOIC-8 SMD paketinde sunulan bu kompakt sürücü, 600V maksimum çalışma voltajına sahip olup, dahili ölü zaman (dead-time) kontrol özelliği ile güvenli anahtarlama sağlar.

Bootstrap teknolojisi kullanan bu elektronik komponent, çapraz iletimi önleyen entegre ölü zaman (dead-time) devresi ile MOSFET'lerin eşzamanlı iletimini engeller. Bu özellik, güç dönüştürücü tasarımlarında güvenilirliği artırır ve ek koruma devresi gereksinimini azaltır.

210mA kaynak ve 350mA alıcı çıkış akımı kapasitesiyle MOSFET türlerini etkin şekilde sürebilen IR2104 SMD, yüzey montaj teknolojisi sayesinde PCB alanından tasarruf sağlar. UVLO koruması ve dahili ölü zaman kontrolü, güç elektroniği uygulamalarında kolaylık ve güvenlik sunar.

Teknik Özellikler

IR2104 SMD MOSFET Sürücü Entegresi SOIC-8'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: International Rectifier / Infineon
• Entegre Tipi: Half-Bridge MOSFET/IGBT Sürücü
• Paket / Kılıf: SOIC-8 (SMD)
• Maksimum Çalışma Voltajı: 600V
• Besleme Voltajı (V_CC): 10V - 20V
• Çıkış Akımı (Kaynak): 210mA (tipik)
• Çıkış Akımı (Alıcı): 350mA (tipik)
• Half-Bridge Kanal Sayısı: 1 adet (2 bağımsız MOSFET sürücü)
• Yükseltme Süresi (t_r): 110ns
• Düşme Süresi (t_f): 85ns
• Propagasyon Gecikme Süresi: 675ns (tipik)
• Dahili Ölü Zaman (Dead Time): Var (aprx. 520ns)
• Bootstrap Diyodu: Harici (entegre değil)
• UVLO Koruması (Undervoltage Lockout): Var
• UVLO Eşikleri: 8.6V (açma), 8.1V (kapama)
• Giriş Lojik Uyumluluğu: CMOS/TTL uyumlu
• Entegre Seviye Kaydırıcı: Var (bootstrap yöntemiyle)
• Çalışma Sıcaklık Aralığı: -40°C ile +125°C arası
• ESD Koruması: 2kV insan vücudu modeli
• Montaj Şekli: Yüzey montaj (SMD/SMT)
• Paket Boyutları: 6mm × 5mm × 1.75mm (yaklaşık)
• Pin Sayısı: 8
• Bootstrap Kapasitör Değeri: 0.1μF önerilen (uygulama bağımlı)
• Güç Tüketimi: <1mA (tipik, quiescent durum)
• RoHS Uyumluluğu: Evet

Kullanım Alanları

IR2104 SMD MOSFET Sürücü Entegresi SOIC-8'in kullanılabileceği çeşitli alanlar ve proje örnekleri.

Güç Dönüştürücüler

• DC-DC yükselteç (boost) konvertörler
• DC-DC düşürücü (buck) konvertörler
• Half-bridge invertörler
• Senkron doğrultucular
• Anahtarlamalı güç kaynakları

Motor Kontrol Sistemleri

• DC motor sürücüleri
• Elektrikli araç motor kontrolleri
• Endüstriyel motor kontrol sistemleri
• Fırçalı DC motor hız kontrolörleri
• Düşük güçlü servo sürücüleri

Endüstriyel ve Ticari Uygulamalar

• UPS sistemleri
• Solar invertörler
• Indüksiyon ısıtma
• Ultrasonik jeneratörler
• LED aydınlatma sürücüleri

Avantajlar ve Özellikler

IR2104 SMD MOSFET Sürücü Entegresi SOIC-8'in sağladığı avantajlar ve çözümler.

• Dahili Ölü Zaman Kontrolü: ~520ns sabit ölü zaman ile çapraz iletim riski olmadan güvenli çalışma
• SOIC-8 SMD Paketi: Minimum PCB alanı ve otomatik montaj uyumluluğu
• Yüksek Voltaj Kapasitesi: 600V maksimum gerilim ile endüstriyel uygulamalara uygunluk
• UVLO Koruma: Düşük besleme voltajlarında güvenli çalışma
• Geniş Sıcaklık Aralığı: -40°C ile +125°C arası dayanıklılık
• Düşük Güç Tüketimi: Quiescent durumda <1mA ile batarya uygulamalarına uygunluk
• Basitleştirilmiş Sürücü Tasarımı: Tek IN girişi ile high-low kontrol
• Güçlü Çıkış Sürücüleri: 210mA kaynak, 350mA alıcı kapasitesi
• CMOS/TTL Uyumlu Giriş: Mikrodenetleyicilerle doğrudan bağlantı imkanı
• Bootstrap Teknolojisi: Minimum harici komponent gereksinimi

Uygulama ve Devre Tasarımı

IR2104 SMD MOSFET Sürücü Entegresi SOIC-8 ile yapılabilecek temel devre tasarımları ve uygulamalara örnekler.

Temel Bağlantı Şeması:

• Besleme: VCC pini 12-15V DC besleme, COM toprak bağlantısı, 1μF ve 0.1μF bypass kapasitörleri
• Bootstrap Devresi: VB-VS pinleri arasına 0.1μF seramik kapasitör ve hızlı diyot (UF4007/LL4148)
• Kontrol Girişi: IN pini mikrodenetleyici PWM çıkışına, SD/EN pini VCC'ye (aktif mod)
• Çıkışlar: HO ve LO çıkışları MOSFET gate'lerine 10-15Ω dirençlerle bağlanır
• Bootstrap İşlevi: VS pini alt MOSFET source'una ve yük toprak bağlantısına

SMD Tasarım ve PCB Yerleşimi:

• Yerleşim Özellikleri: IR2104 SMD ve bootstrap komponentleri güç MOSFET'lerine yakın konumlandırılmalı
• Bypass Kapasitörü: VCC pinine 0603/0805 boyutunda 0.1μF SMD kapasitör doğrudan bağlanmalı
• Bootstrap Bileşenleri: SOD-123/SOD-323 diyot ve 0603/0805 seramik kapasitör kullanılmalı
• Sinyal Yolları: Giriş sinyali yolları kısa tutulmalı, gerekirse 10K pull-down direnci eklenebilir
• Termal Tasarım: Entegre altında termal vialar ve yeterli bakır alanlar kullanılmalı

Sorun Giderme ve İpuçları

IR2104 SMD MOSFET Sürücü Entegresi SOIC-8 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Sürücü Çıkışı Yok: UVLO koruması aktif, besleme voltajını kontrol edin.
• Üst MOSFET Çalışmıyor: Bootstrap devresi hatası, kapasitör ve diyotu kontrol edin.
• Ölü Zaman Yetersiz: IR2104'ün dahili 520ns ölü zamanı uygulamanız için yetersizse başka sürücü kullanın.
• Gürültü Sorunları: PCB yerleşimi, bypass kapasitörlerini kontrol edin, giriş sinyallerine filtreleme ekleyin.
• SMD Lehimleme Sorunları: Uygun sıcak hava istasyonu, flux ve ince havya ucu kullanın.

SMD Tasarım ve Montaj İpuçları

• SOIC-8 footprint'inde pin-1 işaretlemesini doğru yapın
• Yüksek frekanslı uygulamalarda 2-katmanlı PCB'de toprak düzlemi kullanın
• Bootstrap komponentlerini entegre yakınına yerleştirin
• MOSFET'ler için gate sürücü yollarını kısa ve kalın tasarlayın
• SMD montajda reflow profil sıcaklıklarının komponente uygun olduğundan emin olun

Paket İçeriği

• IR2104 SMD MOSFET Sürücü Entegresi SOIC-8
