IR2103 Smd Mosfet Sürücü Entegresi Soic-8

IR2103 SMD MOSFET Sürücü Entegresi SOIC-8

IR2103 SMD, yüksek ve düşük taraf MOSFET'leri sürmek için tasarlanmış half-bridge sürücü entegresidir. SOIC-8 SMD paketinde sunulan bu kompakt sürücü, 600V maksimum çalışma voltajına sahip olup, tek giriş sinyali ile çalışan güç dönüştürücü ve motor sürücü uygulamaları için idealdir.

Bootstrap teknolojisi kullanan bu elektronik komponent, IR2104'ten farklı olarak ölü zaman kontrolü olmadan kullanıcı kontrollü anahtarlama imkanı sunar. Bu özellik, hassas zamanlama gerektiren uygulamalarda daha fazla esneklik sağlar.

210mA kaynak ve 420mA alıcı çıkış akımı kapasitesiyle güç MOSFET türlerini sürebilen IR2103 SMD, yüzey montaj teknolojisi sayesinde PCB alanından tasarruf sağlar. UVLO koruması ile düşük voltaj durumlarında kontrollü kapanma özelliği sunar.

Teknik Özellikler

IR2103 SMD MOSFET Sürücü Entegresi SOIC-8'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: International Rectifier / Infineon
• Entegre Tipi: Half-Bridge MOSFET/IGBT Sürücü
• Paket / Kılıf: SOIC-8 (SMD)
• Maksimum Çalışma Voltajı: 600V
• Besleme Voltajı (V_CC): 10V - 20V
• Çıkış Akımı (Kaynak): 210mA (tipik)
• Çıkış Akımı (Alıcı): 420mA (tipik)
• Half-Bridge Kanal Sayısı: 1 adet (2 bağımsız MOSFET sürücü)
• Yükseltme Süresi (t_r): 80ns
• Düşme Süresi (t_f): 40ns
• Propagasyon Gecikme Süresi: 680ns (tipik)
• Dahili Ölü Zaman (Dead Time): Yok (kullanıcı kontrolü gerekli)
• Bootstrap Diyodu: Harici (entegre değil)
• UVLO Koruması (Undervoltage Lockout): Var
• UVLO Eşikleri: 9.2V (açma), 8.3V (kapama)
• Giriş Lojik Uyumluluğu: CMOS/TTL uyumlu
• Entegre Seviye Kaydırıcı: Var (bootstrap yöntemiyle)

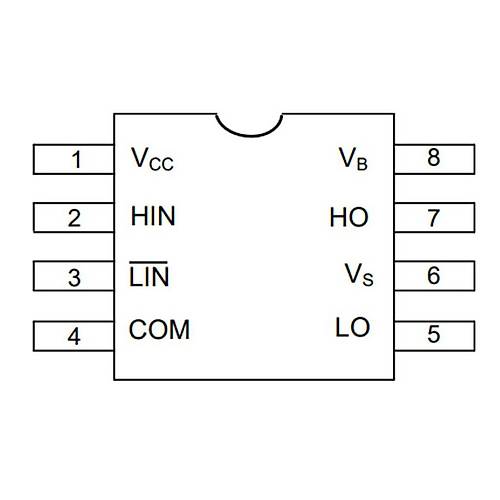

• Girişler: HIN (üst taraf), LIN (alt taraf)
• Çalışma Sıcaklık Aralığı: -40°C ile +125°C arası
• ESD Koruması: 2kV insan vücudu modeli
• Montaj Şekli: Yüzey montaj (SMD/SMT)

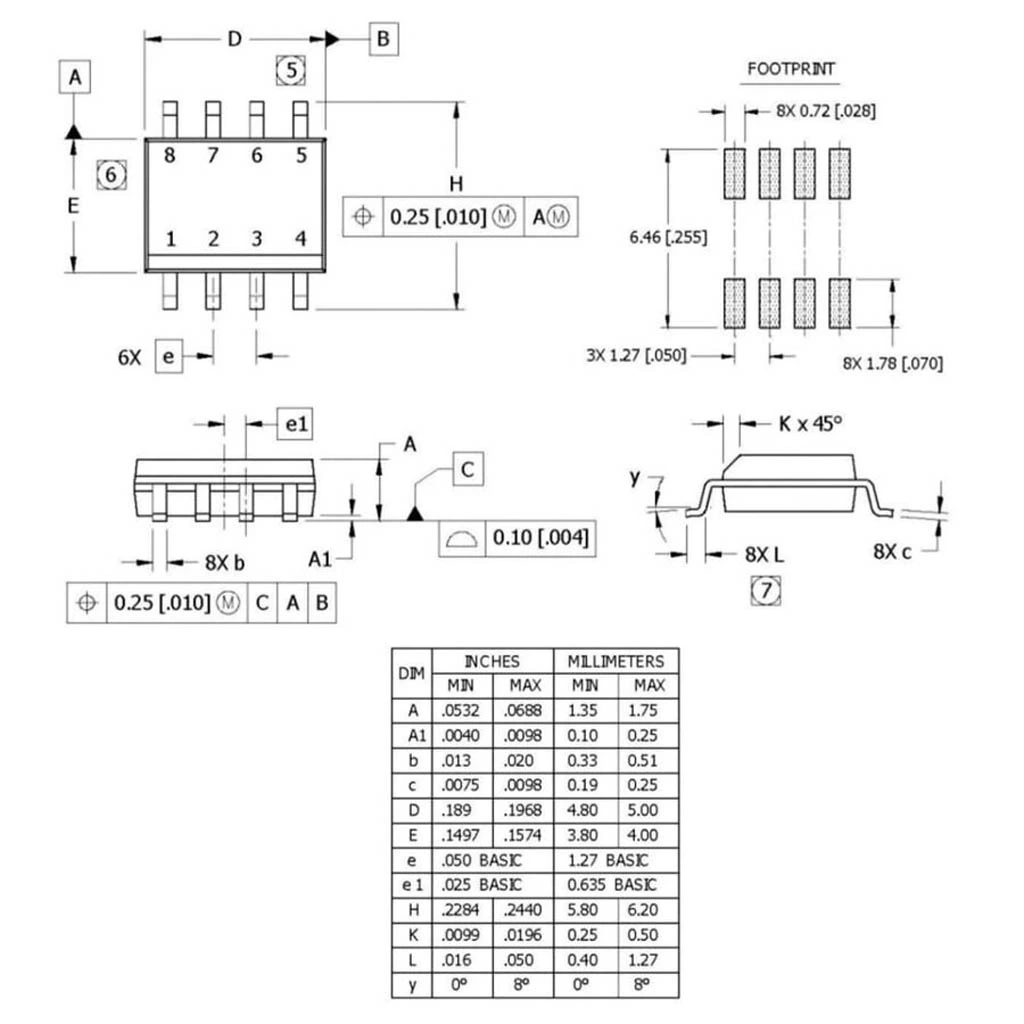

• Paket Boyutları: 6mm × 5mm × 1.75mm (yaklaşık)
• Pin Sayısı: 8
• Bootstrap Kapasitör Değeri: 0.1μF önerilen (uygulama bağımlı)
• Güç Tüketimi: <1mA (tipik, quiescent durum)
• RoHS Uyumluluğu: Evet

Kullanım Alanları

IR2103 SMD MOSFET Sürücü Entegresi SOIC-8'in kullanılabileceği çeşitli alanlar ve proje örnekleri.

Hassas Kontrollü Güç Uygulamaları

• Class D amplifikatörler
• Rezonans güç dönüştürücüler
• Hassas PWM kontrollü güç kaynakları
• Akım kontrollü anahtarlama devreleri
• Yüksek frekanslı invertörler

Motor Kontrol Sistemleri

• Özel dalga formlu motor sürücüler
• 3-fazlı invertör sistemleri
• Değişken frekanslı sürücüler
• Servo motor kontrolörleri
• Özel zamanlama gerektiren motor uygulamaları

Endüstriyel ve Ticari Elektronik

• UPS sistemleri
• Solar invertörler
• İndüksiyon ısıtma devreleri
• Ultrasonik güç kaynakları
• Hassas güç kontrolü gerektiren endüstriyel ekipmanlar

Avantajlar ve Özellikler

IR2103 SMD MOSFET Sürücü Entegresi SOIC-8'in sağladığı avantajlar ve çözümler.

• Kullanıcı Kontrollü Anahtarlama: Dahili ölü zaman olmadan tam kontrol, özel dalga formları
• SOIC-8 SMD Paketi: Minimum PCB alanı ve otomatik montaj uyumluluğu
• Yüksek Voltaj Kapasitesi: 600V maksimum gerilim ile endüstriyel uygulamalara uygunluk
• Bağımsız Giriş Pinleri: HIN ve LIN ile yüksek ve düşük taraf bağımsız kontrol
• UVLO Koruma: Düşük besleme voltajlarında güvenli çalışma
• Geniş Sıcaklık Aralığı: -40°C ile +125°C arası dayanıklılık
• Hızlı Anahtarlama: 80ns yükselme, 40ns düşme süreleriyle yüksek verimlilik
• Düşük Güç Tüketimi: Quiescent durumda <1mA ile batarya uygulamalarına uygunluk
• Güçlü Çıkış Sürücüleri: 210mA kaynak, 420mA alıcı kapasitesi
• CMOS/TTL Uyumlu Girişler: Mikrodenetleyicilerle doğrudan bağlantı imkanı

Uygulama ve Devre Tasarımı

IR2103 SMD MOSFET Sürücü Entegresi SOIC-8 ile yapılabilecek temel devre tasarımları ve uygulamalara örnekler.

Temel Bağlantı Şeması:

• Besleme: VCC pini 12-15V DC besleme, COM toprak bağlantısı, 1μF ve 0.1μF bypass kapasitörleri
• Bootstrap Devresi: VB-VS pinleri arasına 0.1μF seramik kapasitör ve hızlı diyot (UF4007)
• Giriş Sinyalleri: HIN pini üst MOSFET, LIN pini alt MOSFET kontrolü için
• Çıkışlar: HO ve LO çıkışları MOSFET gate'lerine 10-15Ω dirençlerle bağlanır
• Çapraz İletim Koruması: Mikrodenetleyici yazılımıyla veya harici lojik devrelerle ölü zaman eklenmeli

SMD Tasarım ve PCB Yerleşimi:

• Yerleşim Özellikleri: IR2103 SMD entegre güç MOSFET'lerine yakın konumlandırılmalı
• Bypass Kapasitörleri: VCC için 0.1μF SMD seramik kapasitör doğrudan pin yanına yerleştirilir
• Bootstrap Bileşenleri: 0.1μF SMD kapasitör ve küçük SMD diyot (ör: LL4148) yakın konumlandırılır
• Sinyal Yolları: HIN ve LIN sinyal yolları kısa ve gürültüden izole edilmiş şekilde tasarlanır
• Termal Yönetim: PCB üzerinde termal vialar ve yeterli bakır alanlarla ısı dağıtımı sağlanır

Sorun Giderme ve İpuçları

IR2103 SMD MOSFET Sürücü Entegresi SOIC-8 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Çapraz İletim (Shoot-through): Dahili ölü zaman yok, yazılımda veya harici lojik ile koruma ekleyin.
• Üst MOSFET Çalışmıyor: Bootstrap devresi hatası, kapasitör ve diyotu kontrol edin.
• Sürücü Çıkışı Yok: UVLO koruması aktif, besleme voltajını kontrol edin (min. 10V).
• SMD Lehimleme Zorlukları: Sıcak hava istasyonu veya reflow yöntemi kullanın, flux uygulayın.
• Yüksek Frekansta Isınma: Anahtarlama kayıpları fazla, daha düşük frekansta çalıştırın.

SMD Tasarım ve Montaj İpuçları

• SOIC-8 footprint'inde pin-1 işaretlemesini doğru yapın
• Bootstrap komponentleri için X7R dielektrikli SMD kapasitörler tercih edin
• Yüksek frekanslı çalışma için çok katmanlı PCB kullanın
• Gate sürücü yollarını mümkün olduğunca kısa ve kalın tasarlayın
• Gürültü azaltmak için analog ve dijital toprakları uygun şekilde ayırın

Paket İçeriği

• IR2103 SMD MOSFET Sürücü Entegresi SOIC-8
