IR2102 Mosfet Sürücü Entegresi Dip-8

IR2102 MOSFET Sürücü Entegresi DIP-8

IR2102, yüksek ve düşük taraf (high-side/low-side) MOSFET sürücüsüdür. DIP-8 paketinde sunulan bu entegre, 600V maksimum çalışma voltajı ile güç elektroniği uygulamalarında ideal performans sağlar.

Yarım köprü devrelerde kullanım için tasarlanan IR2102, düşük gecikme süreleri ve bootstrap kapasitörü desteği ile hızlı ve verimli anahtarlama imkanı sunar. Elektronik komponentler arasında özellikle güç anahtarlama uygulamaları için tercih edilen bu entegre, N-kanal MOSFET'leri güvenilir şekilde sürebilir.

Düşük voltaj kilidi (UVLO), kolay kullanımlı bağlantı yapısı ve yüksek bağışıklık değerleri ile IR2102, güvenli ve sağlam güç kontrol devreleri tasarlamak için mükemmel bir seçimdir. MOSFET teknolojisinin avantajlarını en iyi şekilde kullanmanızı sağlayan bu sürücü, birçok endüstriyel ve tüketici elektroniği uygulamasında kendini kanıtlamıştır.

Teknik Özellikler

IR2102 MOSFET Sürücü Entegresi DIP-8 ürününün detaylı teknik özellikleri aşağıda listelenmiştir.

• Entegre Tipi: MOSFET/IGBT Sürücü

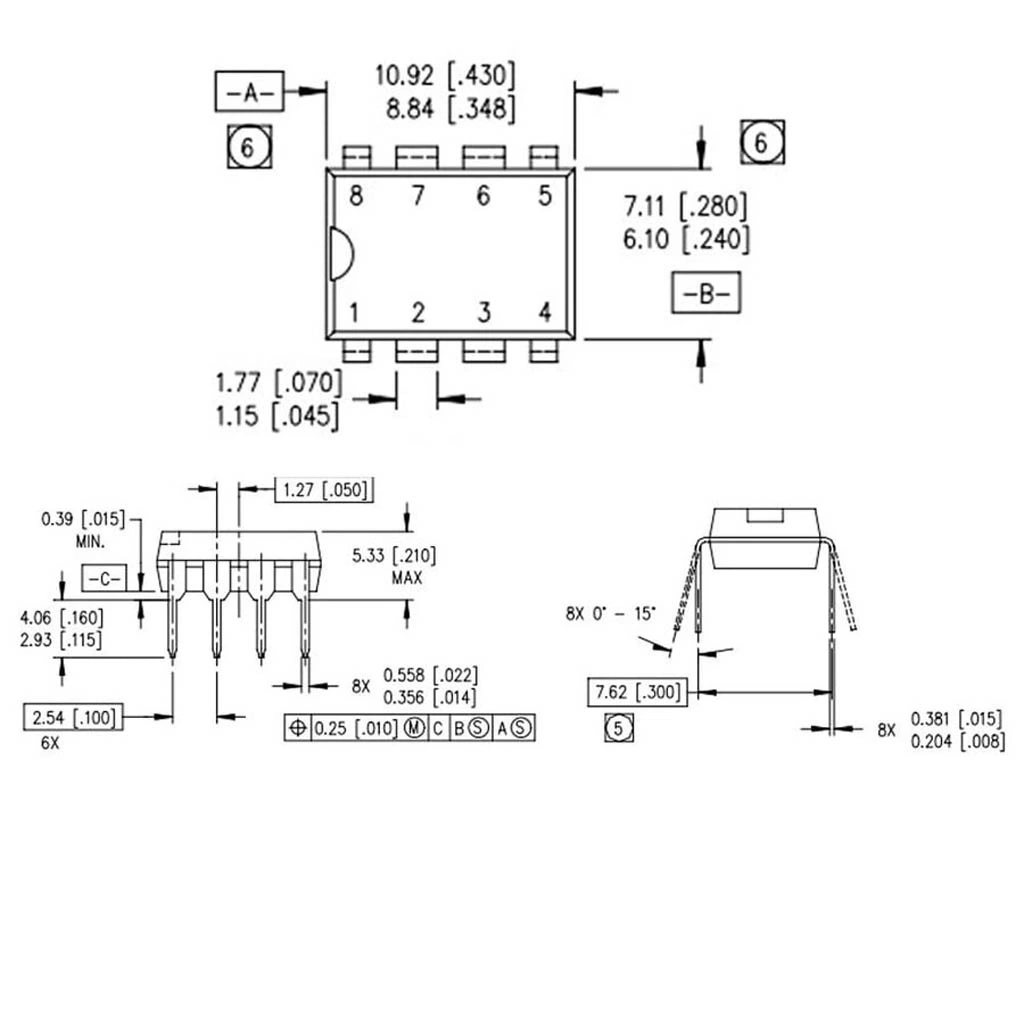

• Paket / Kılıf: DIP-8
• Maksimum Çalışma Voltajı (V_S): 600V
• Bootstrap Voltaj Desteği (V_BS): 10.0V - 20.0V
• Mantık Besleme Voltajı (V_CC): 10,0V - 20.0V
• Maksimum Tepe Çıkış Akımı: 250mA (sourcing), 500mA (sinking)
• Çıkış Yükselme/Düşme Süresi: 150ns/50ns (tipik)
• Açma Gecikmesi Süresi (t_d(on)): 400ns (tipik)
• Kapama Gecikmesi Süresi (t_d(off)): 400ns (tipik)
• Kanal Sayısı: 2 (Yüksek ve Düşük Taraf)
• Düşük Voltaj Kilidi (UVLO): Var
• Bootstrap Diyot: Harici olarak gerekli
• Mantık Giriş Uyumluluğu: CMOS/TTL uyumlu
• Maksimum Giriş Sinyal Frekansı: 100kHz
• Yüksek Taraf Çalışma Özelliği: Var (Bootstrap kapasitörü ile)
• Düşük Taraf Çalışma Özelliği: Var
• Çalışma Sıcaklığı: -40°C ile +125°C arası
• Maksimum Dv/dt Dayanımı: 50V/ns
• RoHS Uyumluluğu: Evet
• Pin Sayısı: 8

Kullanım Alanları

IR2102 MOSFET Sürücü Entegresi DIP-8'in kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Motor Kontrol Devreleri

• DC motor hız kontrol uygulamaları
• Basit fırçasız DC motor sürücüleri
• Yarım köprü motor kontrol devreleri
• Step motor sürücüleri
• Servo kontrol sistemleri

Güç Dönüştürücüler

• Anahtarlamalı güç kaynakları
• DC-DC boost dönüştürücüler
• DC-DC buck dönüştürücüler
• Yarım köprü inverter devreleri
• Rezonans dönüştürücüler

Endüstriyel Uygulamalar

• Solenoid sürücüleri
• Röle kontrol devreleri
• LED aydınlatma sürücüleri
• Küçük ölçekli solar invertörler
• Batarya şarj devreleri

Avantajlar ve Özellikler

IR2102 MOSFET Sürücü Entegresi DIP-8'in sağladığı avantajlar ve öne çıkan özellikleri.

• Kompakt DIP-8 Paketi: Kolay prototip geliştirme ve breadboard uyumluluğu
• Yüksek Voltaj Dayanımı: 600V çalışma voltajı ile endüstriyel uygulamalar için uygun
• Çift Kanal Sürücü: Yüksek ve düşük taraf MOSFET'leri tek entegreden sürme
• Düşük Gecikme Süresi: Hassas zamanlamalı uygulamalar için optimize edilmiş
• Kolay Kullanım: Minimum harici bileşen ihtiyacı
• CMOS/TTL Uyumlu Girişler: Mikrodenetleyiciler ile kolay entegrasyon
• Düşük Voltaj Kilidi (UVLO): Yetersiz besleme durumunda koruma
• Yüksek dv/dt Bağışıklığı: Parazitik tetiklenmeye karşı dayanıklılık
• Geniş Sıcaklık Aralığı: -40°C ile +125°C arası çalışma imkanı
• Güç Verimi: Düşük iletim kayıpları ve yüksek anahtarlama hızı

Devre Tasarımı ve Kullanım

IR2102 MOSFET Sürücü Entegresi DIP-8'in devre tasarımında kullanımı hakkında bilgiler.

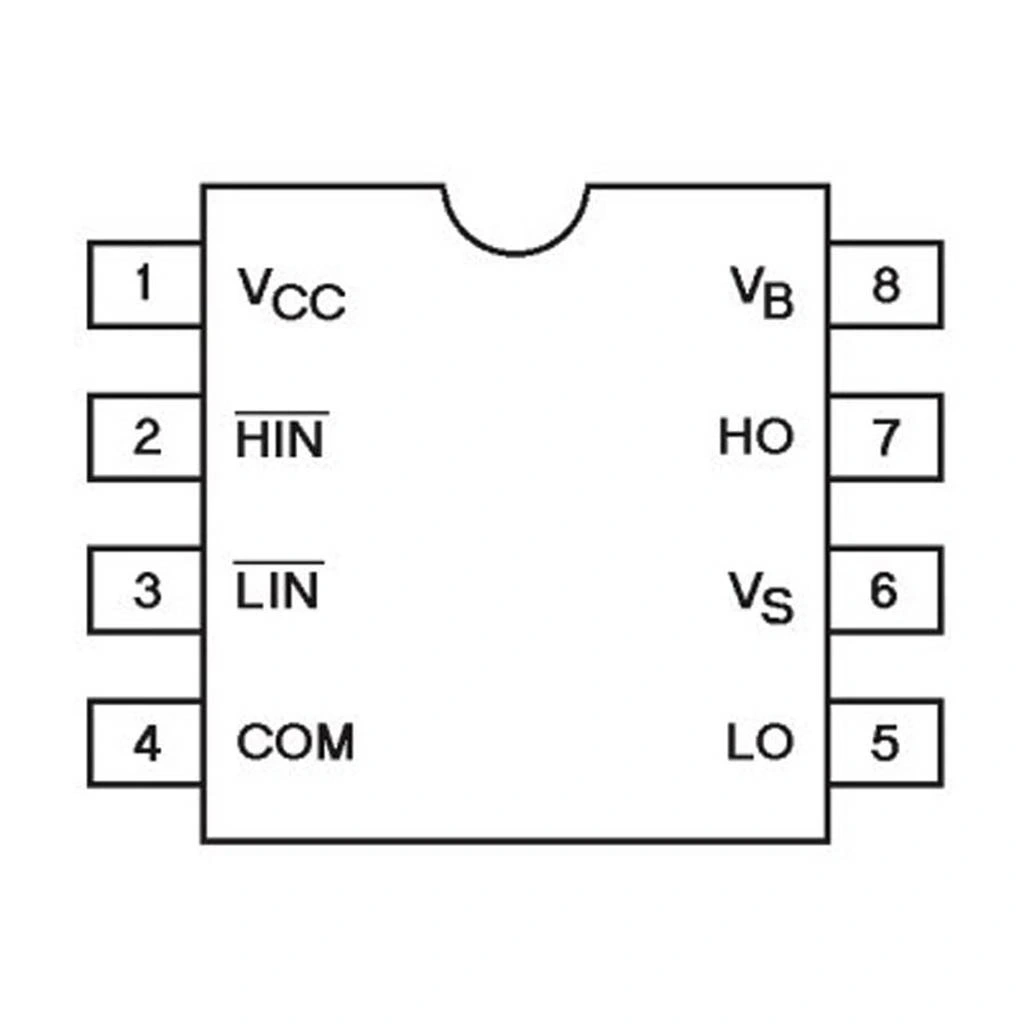

Temel Bağlantı Yapılandırması:

• VCC (Pin 1): 10-20V besleme voltajına bağlayın
• IN (Pin 2): Giriş kontrol sinyali (tek giriş)
• COM (Pin 4): Düşük taraf referansı ve toprak
• LO (Pin 5): Düşük taraf MOSFET gate çıkışı
• VS (Pin 6): Yüksek taraf referansı
• HO (Pin 7): Yüksek taraf MOSFET gate çıkışı
• VB (Pin 8): Yüksek taraf sürücü besleme voltajı

Bootstrap Devresi Tasarımı:

• VB ile VS arasına 0.1-1μF bootstrap kapasitörü bağlayın
• VCC ile VB arasına hızlı kurtulma süreli bootstrap diyotu ekleyin
• UF4007 veya MUR140 gibi hızlı diyotlar önerilir
• Bootstrap kapasitörü değerini MOSFET gate yüküne göre seçin
• Düşük ESR'li seramik kapasitör kullanın

Gate Sürücü Devresi:

• MOSFET gate'lerine 10-47Ω gate direnci ekleyin
• Gate direncini anahtarlama hızı ve EMI arasında optimize edin
• Gate-Source arasına 15-20V zener diyotlar bağlayın
• Çapraz iletimi önlemek için IN sinyalini uygun şekilde tasarlayın
• Düşük endüktanslı PCB tasarımı yapın

Koruma ve Filtreleme:

• VCC ve COM arasına 0.1μF ve 10μF bypass kapasitörleri ekleyin
• IN pinine RC filtresi ekleyerek gürültüyü azaltın
• Yüksek akım yolları için kalın PCB hatları kullanın
• MOSFET'lere snubber devreleri ekleyerek anahtarlama gürültüsünü azaltın
• Hassas kontrol devresini güç katından izole edin

Sorun Giderme ve İpuçları

IR2102 MOSFET Sürücü Entegresi DIP-8 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Yüksek Taraf MOSFET Çalışmıyor: Bootstrap devresini ve diyot yönünü kontrol edin
• Düşük Anahtarlama Hızı: Gate direncini azaltın ve PCB yol uzunluklarını kısaltın
• Çapraz İletim (Shoot-through): IN sinyalinde uygun ölü zaman oluşturun
• Aşırı Isınma: PCB'de iyi termal tasarım yapın ve MOSFET'lere soğutucu ekleyin
• Kararsız Çalışma: Besleme voltajlarında yeterli bypass kapasitörü kullanın

Performans İyileştirme İpuçları

• Düşük indüktanslı gate bağlantıları tasarlayın
• Açma ve kapama için farklı gate dirençleri kullanabilirsiniz
• Bootstrap kapasitörünü MOSFET'e mümkün olduğunca yakın yerleştirin
• Anahtarlama frekansını IR2102'nin limitlerini aşmayacak şekilde seçin
• Güç ve sinyal katmanlarını PCB'de ayırın

Yarım Köprü Tasarım İpuçları

• Ölü zaman oluşturmak için mikrodenetleyici yazılımını kullanın
• İki MOSFET'in aynı anda açık kalmamasını sağlayın
• VS seviyesi çok düşükse bootstrap kapasitörü şarj olamayabilir
• Düşük taraf MOSFET'in kısa süreli açılması bootstrap şarjını sağlar
• Besleme voltajını tam yük altında kontrol edin

Paket İçeriği

• IR2102 MOSFET Sürücü Entegresi DIP-8
