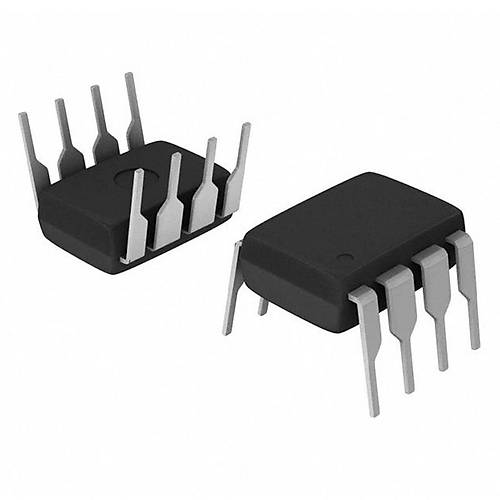

IR2101PBF Mosfet Sürücü Entegresi Dip-8

IR2101PBF MOSFET Sürücü Entegresi DIP-8

IR2101PBF, yüksek ve düşük taraf (high-side/low-side) MOSFET sürücüsü entegresidir. DIP-8 paketinde sunulan bu entegre, 600V maksimum çalışma voltajı ile güç elektroniği uygulamalarında üstün performans sağlar.

Yarım köprü devrelerde ideal olan IR2101PBF, düşük gecikme süreleri ve bootstrap kapasitörü desteği sayesinde etkili anahtarlama sağlar. Elektronik komponentler arasında özellikle motor kontrol ve güç dönüştürücü uygulamaları için tercih edilen bu entegre, N-kanal MOSFET'leri güvenilir şekilde sürebilir.

Düşük voltaj kilidi (UVLO), yüksek ve düşük taraf için ayrı kontrol pinleri ve yüksek gürültü bağışıklığı özellikleriyle IR2101PBF, sağlam ve verimli güç kontrol devreleri tasarlamak için mükemmel bir seçimdir. MOSFET teknolojisini en etkili şekilde kullanmanızı sağlayan bu sürücü, gerek hobi gerekse endüstriyel uygulamalarda yaygın olarak kullanılmaktadır.

Teknik Özellikler

IR2101PBF MOSFET Sürücü Entegresi DIP-8 ürününün detaylı teknik özellikleri aşağıda listelenmiştir.

• Entegre Tipi: MOSFET/IGBT Sürücü

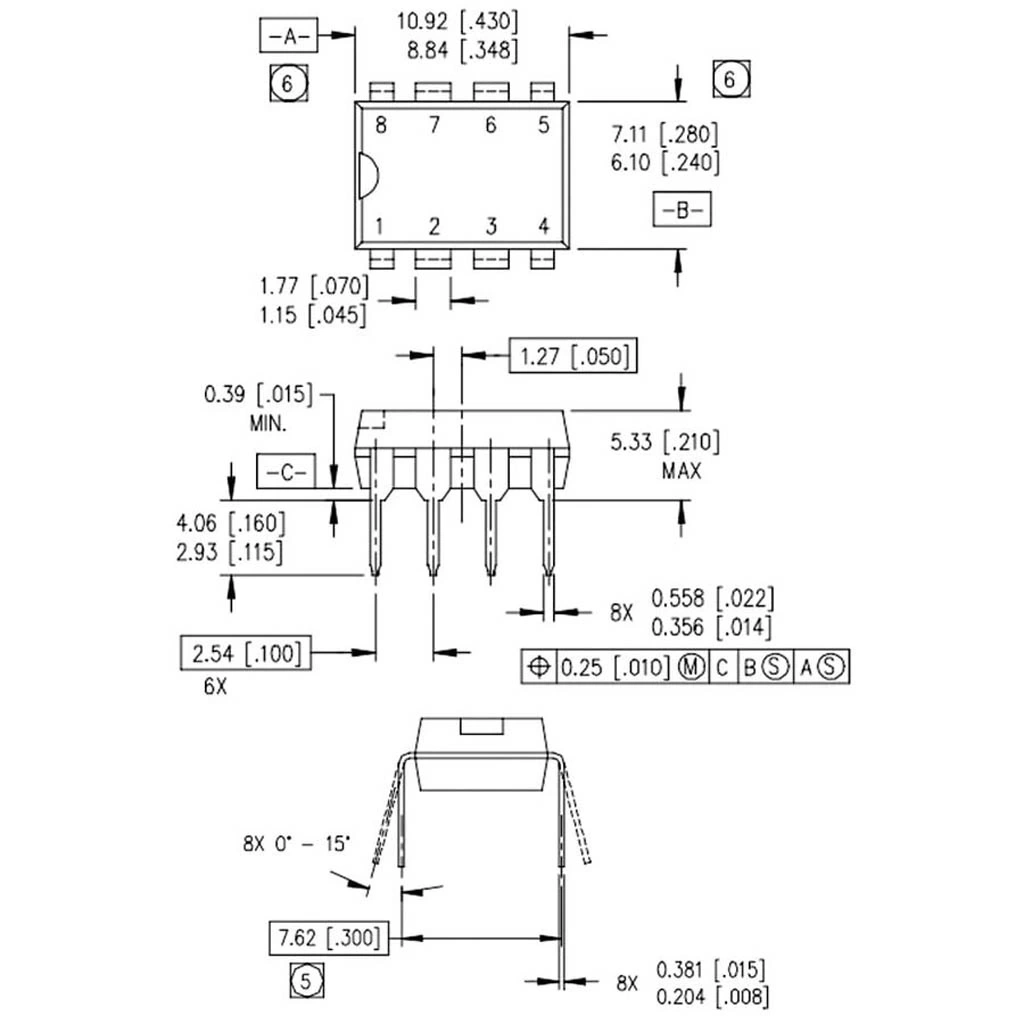

• Paket / Kılıf: DIP-8
• Maksimum Çalışma Voltajı (V_S): 600V
• Bootstrap Voltaj Desteği (V_BS): 10.0V - 20.0V
• Mantık Besleme Voltajı (V_CC): 10,0V - 20.0V
• Maksimum Tepe Çıkış Akımı: 210mA (sourcing), 420mA (sinking)
• Çıkış Yükselme/Düşme Süresi: 130ns/45ns (tipik)
• Açma Gecikmesi Süresi (t_d(on)): 120ns (tipik)
• Kapama Gecikmesi Süresi (t_d(off)): 90ns (tipik)
• Kanal Sayısı: 2 (Yüksek ve Düşük Taraf)
• Düşük Voltaj Kilidi (UVLO): Var
• Bootstrap Diyot: Harici olarak gerekli
• Mantık Giriş Uyumluluğu: CMOS/TTL uyumlu
• Yüksek Taraf Giriş (HIN): Ayrı kontrol pini
• Düşük Taraf Giriş (LIN): Ayrı kontrol pini
• Maksimum Giriş Sinyal Frekansı: 500kHz (teorik)
• Yüksek Taraf Çalışma Özelliği: Var (Bootstrap kapasitörü ile)
• Düşük Taraf Çalışma Özelliği: Var
• Çalışma Sıcaklığı: -40°C ile +125°C arası
• RoHS Uyumluluğu: Evet (PBF - Kurşunsuz)

Kullanım Alanları

IR2101PBF MOSFET Sürücü Entegresi DIP-8'in kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Motor Kontrol Devreleri

• DC motor hız kontrol devreleri
• Fırçasız DC motor sürücüleri
• Step motor sürücüleri
• Servo kontrol sistemleri
• Endüstriyel motor kontrol üniteleri

Güç Dönüştürücüler

• Anahtarlamalı güç kaynakları
• DC-DC yükselteç devreleri
• DC-DC düşürücü devreleri
• Yarım köprü invertörler
• Tam köprü (H-bridge) sistemleri

Diğer Uygulamalar

• Solenoid sürücüleri
• Solar invertörler
• Yüksek güçlü LED sürücüleri
• Batarya şarj devreleri
• İndüksiyon ısıtma sistemleri

Avantajlar ve Özellikler

IR2101PBF MOSFET Sürücü Entegresi DIP-8'in sağladığı avantajlar ve öne çıkan özellikleri.

• Kolay Kullanımlı DIP-8 Paketi: Breadboard ve hobi projeleri için ideal
• Yüksek Voltaj Dayanımı: 600V maksimum çalışma voltajı
• Ayrı Giriş Pinleri: HIN ve LIN ile bağımsız kontrol imkanı
• Düşük Gecikme Süresi: Hassas zamanlama gerektiren uygulamalar için uygun
• Bootstrap Teknolojisi: Minimum harici bileşenle yüksek taraf sürme imkanı
• CMOS/TTL Uyumlu Girişler: Mikrodenetleyicilerle doğrudan bağlantı
• Dahili UVLO Koruması: Düşük voltajda otomatik kapanma
• RoHS Uyumlu: Kurşunsuz (PBF) yapıda çevre dostu
• Geniş Çalışma Sıcaklığı Aralığı: -40°C ile +125°C arası
• Ekonomik Fiyat: Uygun maliyetle profesyonel performans

Devre Tasarımı ve Kullanım

IR2101PBF MOSFET Sürücü Entegresi DIP-8'in devre tasarımında kullanımı hakkında bilgiler.

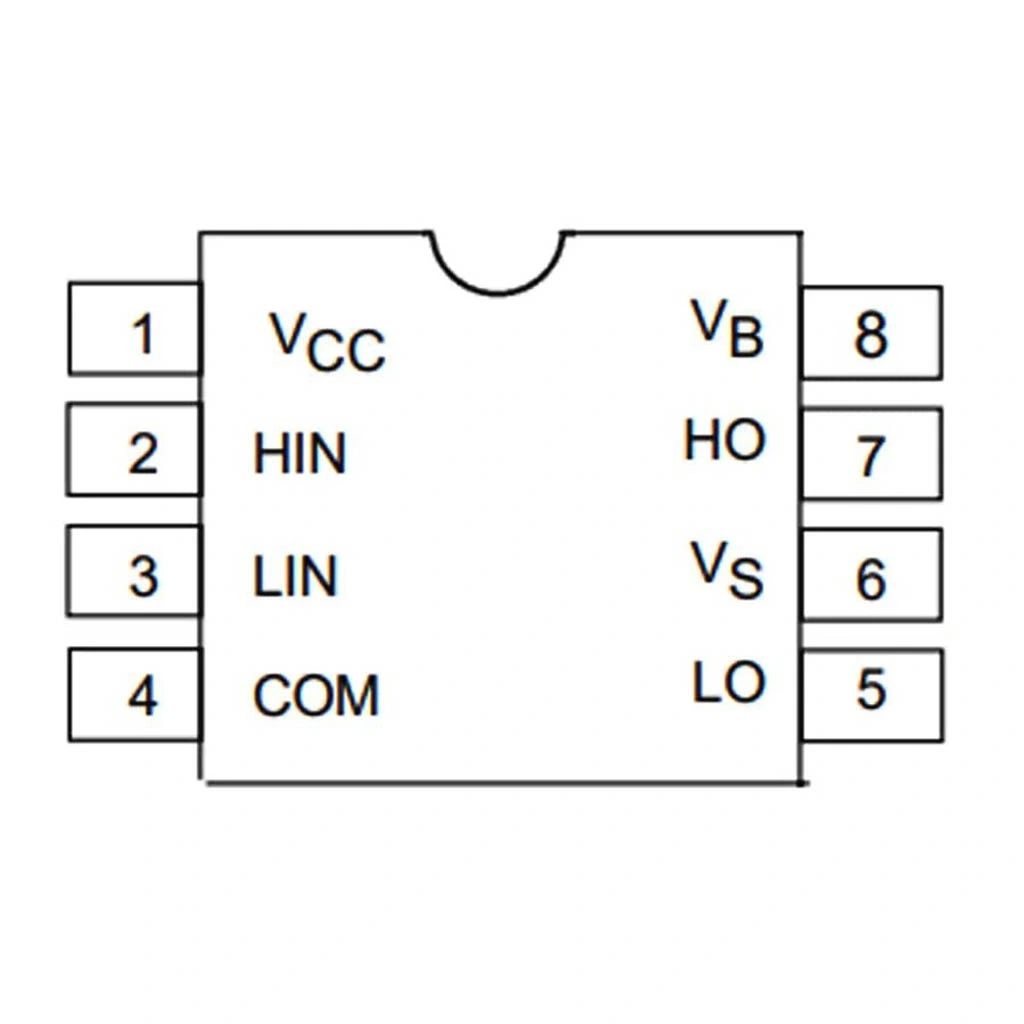

Temel Bağlantı Yapılandırması:

• VCC (Pin 1): 10-20V besleme voltajına bağlayın
• HIN (Pin 2): Yüksek taraf kontrol girişi
• LIN (Pin 3): Düşük taraf kontrol girişi
• COM (Pin 4): Düşük taraf referansı ve toprak
• LO (Pin 5): Düşük taraf MOSFET gate çıkışı
• VS (Pin 6): Yüksek taraf kaynak bağlantısı
• HO (Pin 7): Yüksek taraf MOSFET gate çıkışı
• VB (Pin 8): Yüksek taraf sürücü besleme

Bootstrap Devresi Kurulumu:

• VB ile VS arasına 0.1-1μF bootstrap kapasitörü bağlayın
• VCC ile VB arasına hızlı kurtulma süreli diyot ekleyin
• UF4007, MUR120, 1N4148 gibi hızlı diyotlar tercih edin
• Bootstrap kapasitörü olarak düşük ESR'li seramik tip kullanın
• Yüksek frekanslı uygulamalarda kapasitör değerini artırın

Gate Sürme Devreleri:

• Her MOSFET gate'ine 10-47Ω direnç bağlayın
• Gate dirençlerini anahtarlama hızı ve EMI arasında optimize edin
• Gate-Source arası 15-20V zener diyotlar ekleyin
• Uzun gate bağlantılarından kaçının
• Daha hızlı kapama için gate-source arası küçük değerli diyot kullanın

Koruma ve Filtreleme:

• VCC ve COM arasına 0.1μF ve 10μF bypass kapasitörleri yerleştirin
• HIN ve LIN girişlerinde gürültü filtresi olarak küçük RC devresi kullanın
• Boot diyoduna paralel küçük değerli kapasitör ile anahtarlama gürültüsünü azaltın
• MOSFET kaynak bağlantılarını düşük indüktanslı yapın
• Tetikleme hatalarını önlemek için ölü zaman (dead-time) ekleyin

Sorun Giderme ve İpuçları

IR2101PBF MOSFET Sürücü Entegresi DIP-8 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Yüksek Taraf MOSFET Açılmıyor: Bootstrap devresi bağlantılarını ve diyot polaritesini kontrol edin
• Kararsız Çalışma: Bypass kapasitörlerini artırın ve güç kaynağı kalitesini iyileştirin
• Çapraz İletim: HIN ve LIN sinyalleri arasında uygun ölü zaman (dead-time) oluşturun
• Aşırı Isınma: MOSFET'lere uygun soğutucu ekleyin ve gate dirençlerini optimize edin
• Düşük Frekans Performansı: Bootstrap kapasitörünü büyütün

Performans İyileştirme İpuçları

• HIN ve LIN sinyallerini optokuplör ile izole edin
• Açma ve kapama için farklı gate dirençleri kullanabilirsiniz
• Bootstrap kapasitörünü MOSFET'e mümkün olduğunca yakın yerleştirin
• PCB tasarımında düşük indüktanslı yollar oluşturun
• Yüksek frekanslarda PCB'de star-point topraklama kullanın

Yarım Köprü Tasarım İpuçları

• MOSFET'lerin VDS değeri uygulama voltajından en az %30 fazla olmalı
• HIN=LIN=LOW olduğunda iki MOSFET de kapalı olacaktır
• Bootstrap kapasitörünün şarj olması için düşük taraf MOSFET'i periyodik olarak açın
• VS pini negatif voltaja maruz kalırsa bootstrap diyotuna ters voltaj uygulanır, koruma direnç ve diyotları ekleyin
• Vücut diyotları üzerinden akım geçmemesi için ölü zaman süresini minimize edin

Paket İçeriği

• IR2101PBF MOSFET Sürücü Entegresi DIP-8
