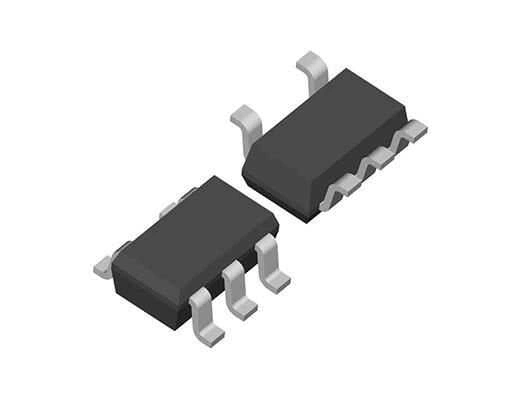

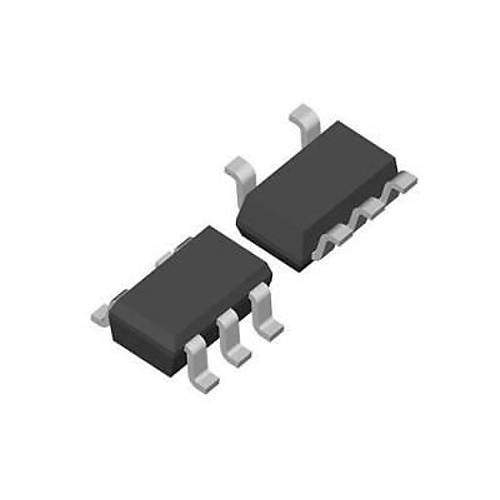

INA139NA SOT-23 Smd Enstrümantasyon Yükselteci Entegresi

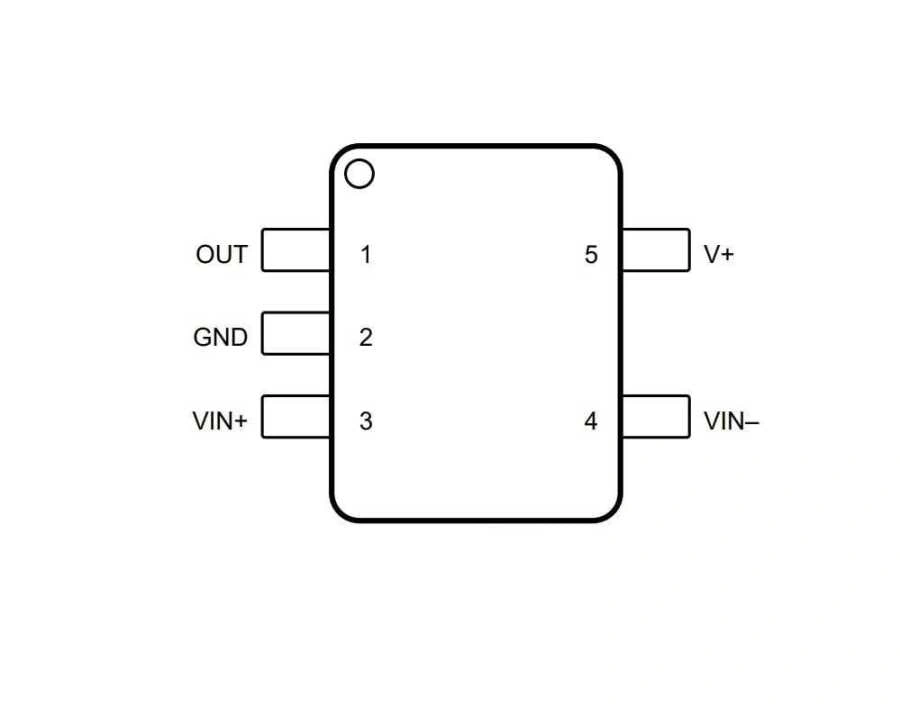

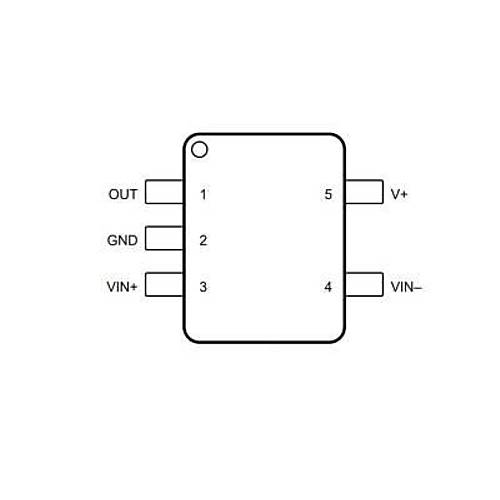

INA139NA SOT-23 Smd Enstrümantasyon Yükselteci Entegresi INA139 ve INA169, yüksek taraf, tek kutuplu, akım şönt monitörleridir. Geniş giriş ortak mod voltaj aralığı, yüksek hız, düşük hareketsiz akım ve küçük SOT-23 paketleme, çeşitli uygulamalarda kullanım sağlar. Giriş ortak mod ve güç kaynağı voltajları bağımsızdır ve INA139 için 2,7 V ila 40 V ve INA169 için 2,7 V ila 60 V arasında değişebilir. Sessiz akım yalnızca 60 µA'dır, bu da güç kaynağının minimum hatayla akım ölçüm şöntünün her iki tarafına bağlanmasına izin verir. Cihaz, bir diferansiyel giriş voltajını bir akım çıkışına dönüştürür. Bu akım, 1'den 100'e kadar herhangi bir kazancı ayarlayan harici bir yük direnci ile voltaja geri dönüştürülür. Akım şönt ölçümü için tasarlanmış olsa da devre, ölçüm ve seviye kaydırmada yaratıcı uygulamaları davet eder. Kullanım Alanları Akım Şant Ölçümü: Otomotiv, Telefon, Bilgisayar Taşınabilir ve Pil Yedekleme Sistemleri Pil Şarj Cihazları Güç yönetimi Cep telefonları Hassas Akım Kaynağı Seri INA139NA Besleme Gerilimi 2.7V - 40V Çalışma Besleme Akımı 125 uA Bant Genişliği 4400kHz Doğruluk %0.5 Pin Sayısı 5 Pin Paket Tipi SOT23-5 INA139NA Datasheet.
