ICL7662 DC-DC Çevirici Entegresi Dip-8

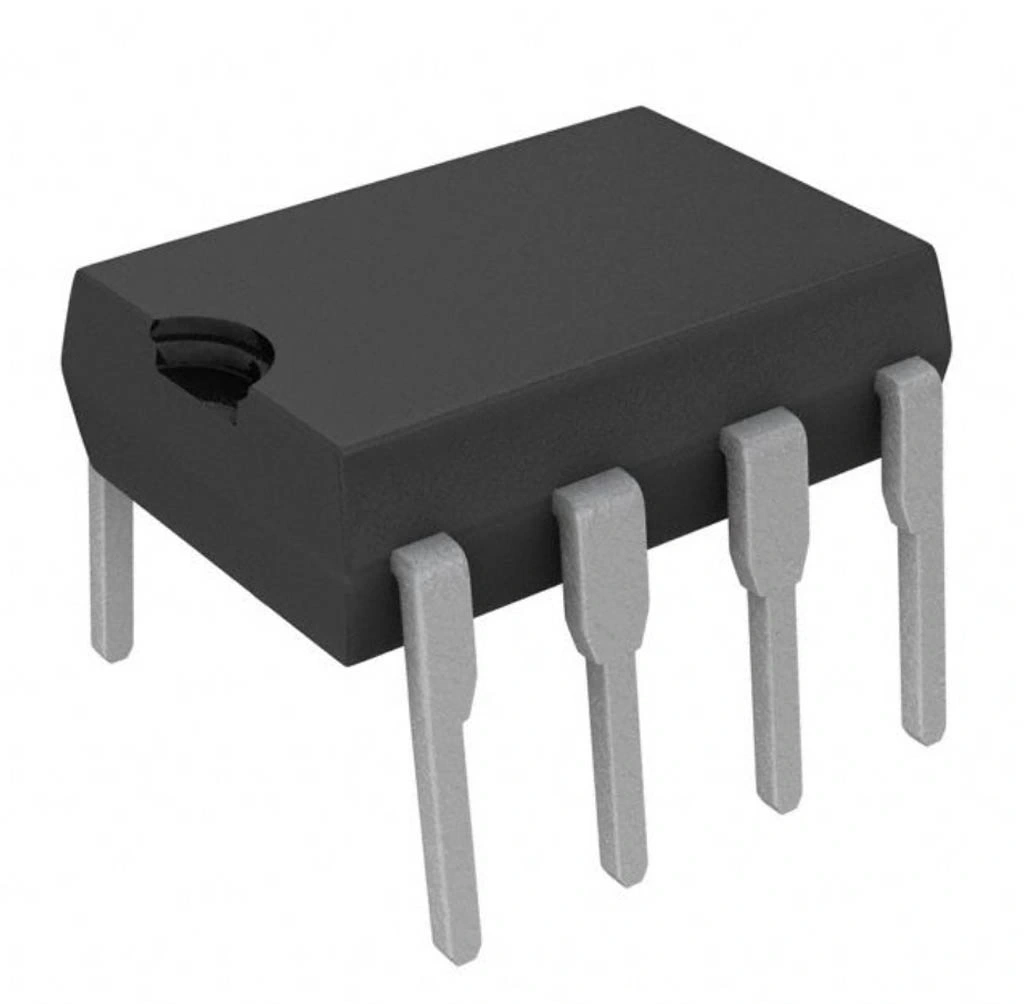

Görsel 1

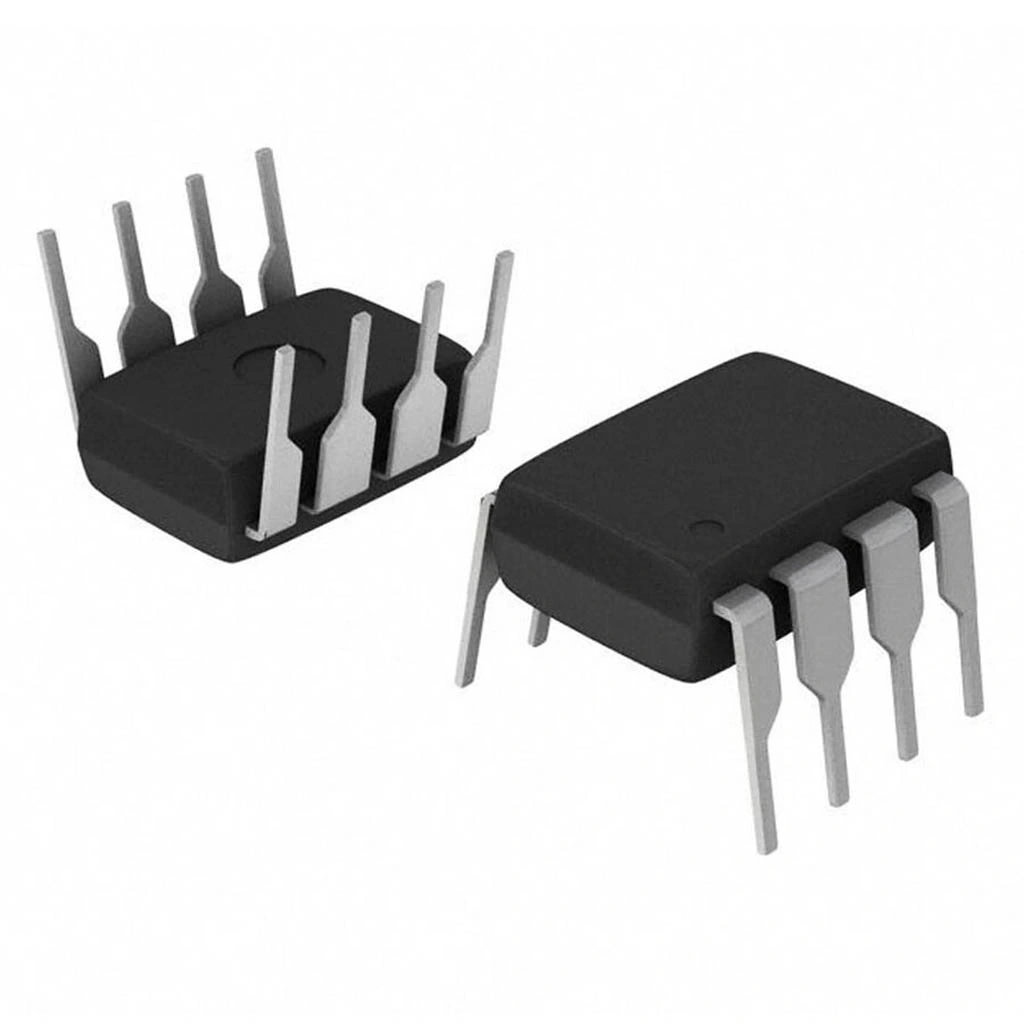

Görsel 2
VoltajPuan : 1.101
Fiyat:
3,50 USD + KDV
İndirimli Fiyat (%20) :
2,80 USD + KDV
Kazancınız 0,70 USD
KDV Dahil:
132,16 TL
14,09 TL'den başlayan taksit seçenekleri için tıklayın.
Aynı Gün Kargo

ICL7662 DC-DC Çevirici Entegresi DIP-8

ICL7662, Intersil (şimdi Renesas Electronics) tarafından üretilen negatif voltaj üretici entegredir. DIP-8 paketinde sunulan bu entegre, pozitif bir giriş voltajını eşit miktarda negatif voltaja dönüştürür. Minimum harici komponent gereksinimi ile -Vin çıkış voltajı elde edilebilir.

Kapasitif yük pompalama tekniğini kullanan güç entegresi, 1.5V ile 10V arasındaki giriş voltajlarıyla çalışabilir ve maksimum 40mA çıkış akımı sağlar. Çifte gerilim kaynağı gerektiren opamplar, ADC'ler ve analog devreler için negatif besleme üretmekte idealdir.

Düşük güç tüketimi ve yüksek verimlilik özellikleriyle entegreler arasında öne çıkan ICL7662, elektronik komponentler içinde özellikle çift besleme gerektiren analog devrelerde ve düşük güçlü batarya ile çalışan sistemlerde tercih edilir.


Teknik Özellikler

ICL7662 DC-DC Çevirici Entegresi DIP-8'in detaylı teknik özellikleri aşağıda listelenmiştir.

  • Üretici: Intersil (Renesas Electronics)
  • Ürün Serisi: ICL7662
  • Çevirici Tipi: Kapasitif Yük Pompalama, Voltaj İnvertör
  • Giriş Voltaj Aralığı: 1.5V - 10V
  • Çıkış Voltajı: -Vin (negatif giriş voltajı)
  • Çıkış Akımı: 40mA maksimum
  • Verimlilik: %95'e kadar (yüke bağlı)
  • Osilatör Frekansı: 10kHz (dahili)
  • Paket Tipi: DIP-8 (Dual In-line Package)
  • Montaj Tipi: Through-Hole
  • Pin Sayısı: 8
  • Çalışma Sıcaklığı: 0°C ile +70°C arası (Ticari)
  • Güç Tüketimi: 170µA (tipik, boşta)
  • Çıkış Direnci: 70Ω (tipik)
  • Regülasyon: 0.5% (tipik)
  • Osilatör Tipi: Dahili RC
  • Harici Komponent Sayısı: Minimum 2 kapasitör
  • Başlangıç Akımı: 200µA (maksimum)
  • BOOST Pini: Osilatör frekansını artırmak için kullanılabilir
  • LV Pini: Düşük voltaj göstergesi
  • OSC Pini: Harici osilatör bağlantısı için
  • FC Pini: Frekans kontrolü
  • Çıkış Dalgalanması: 100mV (tipik, 10mA yükte)
  • Maksimum Giriş Voltajı: 12V (mutlak maksimum)
  • RoHS Uyumluluğu: Evet
  • Boyutlar: Yaklaşık 9.5mm x 6.5mm x 4.5mm (DIP-8 paketi)
  • Ağırlık: Yaklaşık 0.5g

Kullanım Alanları

ICL7662 DC-DC Çevirici Entegresi DIP-8'in kullanılabileceği çeşitli alanlar ve proje örnekleri.

Analog Devreler

  • Op-amp devreleri için çift besleme
  • Analog sinyal işleme uygulamaları
  • Enstrümantasyon amplifikatörleri
  • Aktif filtreler
  • Analog sensör arayüzleri

Veri Dönüştürücüler

  • ADC (Analog-Dijital Dönüştürücü) besleme devreleri
  • DAC (Dijital-Analog Dönüştürücü) devreleri
  • Sinyal seviye çeviriciler
  • Hassas ölçüm cihazları
  • Referans voltaj devreleri

Batarya ile Çalışan Sistemler

  • Taşınabilir test cihazları
  • Pil ile çalışan sensör devreleri
  • Düşük güçlü RF devreleri
  • IoT sensör düğümleri
  • Mobil ölçüm ekipmanları

Haberleşme Devreleri

  • RS-232 seviye dönüştürücüler
  • Line driver besleme devreleri
  • Modem ve iletişim arayüzleri
  • I²C ve SPI seviye dönüştürücüler
  • Optik izolasyon devreleri

Ses ve Görüntü Devreleri

  • Ses amplifikatörleri için çift besleme
  • Hi-Fi ses işleme devreleri
  • Video sinyal işleme
  • Headphone amplifikatörleri
  • OLED/LCD besleme devreleri

Avantajlar ve Özellikler

ICL7662 DC-DC Çevirici Entegresi DIP-8'in sağladığı avantajlar ve çözümler.

  • Minimum Harici Komponent: Sadece iki harici kapasitör ile çalışabilir
  • Geniş Giriş Voltaj Aralığı: 1.5V - 10V arası esnek kullanım
  • Kolay Kullanım: DIP-8 paketi ile breadboard kullanımına uygun
  • Yüksek Verimlilik: %95'e varan dönüşüm verimi
  • Düşük Güç Tüketimi: 170µA tipik akım çekimi ile batarya ömrünü koruma
  • Kendinden Osilatörlü: Dahili 10kHz osilatör ile harici osilatör ihtiyacını ortadan kaldırır
  • Düşük Çıkış Direnci: 70Ω tipik çıkış direnci ile düşük voltaj düşümü
  • Frekans Kontrol Özelliği: FC pini ile osilatör frekansını ayarlama imkanı
  • Düşük Gürültü: Düşük çıkış dalgalanması ile hassas devrelere uygun
  • Geniş Sıcaklık Aralığı: 0°C ile +70°C arası çalışma

Devre Tasarımı ve Uygulama

ICL7662 DC-DC Çevirici Entegresi DIP-8'in devre tasarımı ve uygulaması hakkında detaylar.

İpucu: Kapasitörleri entegrenin hemen yanına yerleştirin. Daha yüksek yük akımı için paralel ICL7662'ler kullanabilirsiniz. Çıkışta büyük kapasitör kullanın.

Pin Konfigürasyonu

DIP-8 paketindeki ICL7662 entegresinin pin yerleşimi.

  • Pin 1 (NC): Bağlantı yok
  • Pin 2 (CAP+): Yük pompalama kapasitörünün pozitif ucu
  • Pin 3 (GND): Toprak
  • Pin 4 (CAP-): Yük pompalama kapasitörünün negatif ucu
  • Pin 5 (VOUT): Negatif voltaj çıkışı
  • Pin 6 (LV/BOOST): Düşük voltaj/Frekans artırma
  • Pin 7 (OSC): Osilatör kontrolü
  • Pin 8 (V+): Pozitif giriş voltajı

Temel Devre Şeması

ICL7662 entegresi için temel uygulama devresi ve gerekli harici komponentler.

Gerekli Komponentler:
  • 1x ICL7662 Entegre
  • 1x 10μF Elektrolitik veya Tantalum Kapasitör (Yük Pompalama, CAP+/CAP- arasına)
  • 1x 10μF Elektrolitik veya Tantalum Kapasitör (Çıkış Filtresi, VOUT/GND arasına)
  • Opsiyonel: 1x 0.1μF Seramik Kapasitör (Giriş Bypass, V+/GND arasına)
Temel Bağlantı Şeması:
  1. Pin 8 (V+) pozitif beslemeye bağlanır (1.5V - 10V)
  2. Pin 3 (GND) toprağa bağlanır
  3. Pin 2 (CAP+) ve Pin 4 (CAP-) arasına 10μF kapasitör bağlanır
  4. Pin 5 (VOUT) ve Pin 3 (GND) arasına 10μF kapasitör bağlanır
  5. Pin 5 (VOUT), negatif çıkış voltajıdır (-Vin)
  6. Pin 6 (LV/BOOST) genelde bağlanmaz (opsiyonel kullanımlar için)
  7. Pin 7 (OSC) genelde bağlanmaz (opsiyonel harici osilatör için)

Gelişmiş Uygulama Notları

ICL7662 entegresi için gelişmiş uygulama önerileri ve özel kullanım senaryoları.

  • Frekans Artırma:
    • Pin 6 (BOOST) ve Pin 7 (OSC) arasına 1MΩ direnç bağlanarak osilatör frekansı artırılabilir
    • Artan frekans, çıkış dalgalanmasını azaltır ve daha yüksek yük kapasitesine izin verir
    • Artan frekans, güç tüketimini de artırır
    • Tipik boost frekansı 20-35kHz arasındadır
  • Kapasitör Seçimi:
    • Yük pompalama kapasitörü 10μF veya daha yüksek olmalıdır
    • Düşük ESR değerli kapasitörler (tantalum, seramik) daha iyi performans sağlar
    • Çıkış kapasitörü, yüke bağlı olarak 10-100μF arasında seçilebilir
    • Yüksek akım gereksinimlerinde daha büyük kapasitörler kullanın
  • Çıkış Akımını Artırma:
    • Birden fazla ICL7662 paralel bağlanarak çıkış akımı artırılabilir
    • Her bir ICL7662 kendi pompalama kapasitörüne sahip olmalı
    • Çıkışlar ortak bir filtreleme kapasitörüne bağlanabilir
    • Osilatörlerin senkronizasyonu için OSC pinleri birbirine bağlanabilir
  • Voltaj Çarpıcı Uygulaması:
    • İki ICL7662 kaskad bağlanarak -2Vin voltaj elde edilebilir
    • İlk ICL7662'nin çıkışı ikinci ICL7662'nin GND pinine bağlanır
    • İkinci ICL7662'nin V+ pini ilk ICL7662'nin GND pinine bağlanır
    • İkinci ICL7662'nin çıkışı -2Vin olacaktır

Uygulama Örnekleri

ICL7662 entegresi ile farklı devre uygulamaları ve örnek senaryolar.

Basit ±5V Güç Kaynağı:
  • Giriş: 5V DC güç kaynağı veya USB
  • Çıkış: +5V ve -5V
  • V+ pini 5V'a bağlanır
  • GND ortak referans noktasıdır
  • VOUT -5V çıkış sağlar
  • Yük: Op-amp devreleri, ADC'ler
Batarya Beslemeli Çift Voltaj Kaynağı:
  • Giriş: 9V pil
  • Çıkış: +9V ve -9V
  • Düşük güç tüketimi önemli
  • Boost pini kullanılmaz
  • Çıkış filtre kapasitörü 47μF'a artırılır
  • Yük: Taşınabilir ses devreleri
RS-232 Arayüz Besleme Devresi:
  • Giriş: 5V DC
  • Çıkış: -5V ve +5V
  • Boost pini aktif (frekans artırılmış)
  • Çıkış filtresi güçlendirilmiş (47μF + 0.1μF)
  • Çıkış MAX232 veya benzer seviye dönüştürücülere bağlanır
  • Yük: RS-232 haberleşme portları

Sorun Giderme ve İpuçları

ICL7662 DC-DC Çevirici Entegresi DIP-8 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

  • Çıkış Voltajı Düşük: Kapasitörleri kontrol edin, yük akımını düşürün, giriş voltajını ölçün, kapasitör değerlerini artırın
  • Çıkış Dalgalanması Yüksek: Çıkış kapasitörünü artırın, BOOST pinini aktif edin, filtreleme kapasitörlerini iyileştirin
  • Çalışmıyor: Pin bağlantılarını kontrol edin, giriş voltajını ölçün, kapasitörlerin polaritesini doğrulayın
  • Yüksek Güç Tüketimi: BOOST pini bağlantısını kesin, yük akımını kontrol edin, giriş voltajını düşürmeyi düşünün
  • IC Isınıyor: Yük akımını azaltın, giriş voltajını düşürün, harici soğutma sağlayın

Performans İyileştirme İpuçları

ICL7662 entegresinin performansını artırmak için uygulanabilecek yöntemler.

  • Kapasitör Seçimi:
    • Düşük ESR değerli tantalum kapasitörler kullanın
    • Yüksek kaliteli kapasitörler daha iyi voltaj regülasyonu sağlar
    • Çıkış kapasitörlerini yüke yakın yerleştirin
    • Farklı kapasitör değerlerini paralel kullanın (10μF + 0.1μF)
  • PCB Düzeni:
    • Kapasitörleri IC'ye mümkün olduğunca yakın yerleştirin
    • Geniş izler ve toprak düzlemi kullanın
    • Gürültülü devrelerden uzak tutun
    • Hassas analog devreler için ayrı toprak hatları düşünün
  • Çıkış Akımı İyileştirme:
    • Paralel ICL7662'ler kullanın
    • Daha büyük yük pompalama kapasitörleri seçin
    • BOOST pinini aktif ederek frekansı artırın
    • Çıkış filtreleme kapasitansını artırın
  • Düşük Gürültülü Uygulamalar:
    • Çıkışa RC filtre ekleyin
    • Çift kademeli filtreleme kullanın
    • Hassas devreler için ikincil LDO regülatör ekleyin
    • Analog ve dijital toprakları doğru şekilde ayırın

Batarya Optimizasyonu

ICL7662 entegresini batarya beslemeli sistemlerde optimize etme yöntemleri.

  • Güç Tasarrufu Teknikleri:
    • Kullanılmadığında V+ pinini keserek entegremi kapatın
    • BOOST modunu kullanmaktan kaçının
    • Minimum gerekli giriş voltajını kullanın
    • Yük akımını minimum düzeyde tutun
  • Batarya Ömrü İyileştirme:
    • Giriş voltajını regüle edin (örn. 9V'dan 5V'a düşürün)
    • Daha büyük kapasitörler kullanarak anahtarlama sayısını azaltın
    • Yükü kullanılmadığında devreden çıkarın
    • Aralıklı çalışma modu için V+ pinine transistör anahtarlama ekleyin
  • Düşük Voltaj Uygulamaları:
    • 1.5V-3V ile çalışırken çıkış akımını sınırlı tutun
    • Çift AA veya AAA pil ile çalışma için optimizasyon yapın
    • Yük değişimlerini tahmin ederek kapasitörleri boyutlandırın
    • Yük miktarını gözlemlemek için test noktaları ekleyin

Alternatif Kullanım Senaryoları

ICL7662 entegresinin standart dışı uygulamaları ve yaratıcı kullanım örnekleri.

  • Pozitif Voltaj Çarpma:
    • V+ ve GND arasındaki girişten 2xVin elde etme
    • Giriş ve çıkış referanslarını değiştirme tekniği
    • Batarya voltajını yükseltmek için kullanım
    • 10-12V gerektiğinde 5V girişten faydalanma
  • Çift Kutuplu Voltaj Çarpıcı:
    • Bir ICL7662 ile +2Vin ve -Vin elde etme
    • Düşük güçlü güç kaynakları oluşturma
    • LED sürücü devreleri için çözüm
    • Kapasitörleri farklı referans noktalarına bağlama tekniği
  • Çoklu Voltaj Uygulamaları:
    • +5V, -5V, +3.3V kombinasyonları oluşturma
    • Karmaşık analog devrelerin beslenmesi
    • ICL7662 ve lineer regülatörlerin birlikte kullanımı
    • Referans voltaj kaynakları oluşturma

Paket İçeriği


İlgili Ürün Kategorilerimiz

Elektronik Komponentler

Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.

Ürünleri İncele →

Entegreler

Farklı fonksiyonlara sahip entegreler ile elektronik projelerinizi geliştirebilirsiniz.

Ürünleri İncele →

Güç Entegreleri

Güç düzenleme ve yönetimi için tasarlanmış entegreler ile projelerinizi besleyin.

Ürünleri İncele →

Neden Voltaj.Net'ten Almalısınız?

Voltaj.Net, elektronik komponentler ve güç entegreleri konusunda Türkiye'nin güvenilir tedarikçisidir.

  • Kalite Güvencesi: Orijinal ve güvenilir ürünler
  • Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
  • Hızlı Teslimat: Stoktan hızlı gönderim imkanı
  • Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
  • Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
  • Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri

Ürün Hakkında Sıkça Sorulan Sorular

ICL7662 nasıl çalışır?

Kapasitif yük pompalama yöntemiyle çalışır. Önce kapasitör giriş voltajına şarj edilir, ardından anahtarlama ile bağlantı ters çevrilir ve negatif voltaj oluşturulur.

Hangi kapasitörler kullanılmalıdır?

10μF veya üzeri tantalum veya düşük ESR elektrolitik kapasitörler önerilir. Yük pompalama için 10μF, çıkış filtreleme için 10-100μF kullanılabilir.

Maksimum çıkış akımı ne kadardır?

40mA maksimum çıkış akımı sağlar. Daha fazla akım gerekirse, birden fazla ICL7662 paralel bağlanabilir veya daha yüksek akım değerli MAX7660 kullanılabilir.

ICL7662 ve MAX1044/LTC1044 arasındaki fark nedir?

Benzer işlevsel özelliklere sahiptir. Pin uyumludurlar ve temelde aynı çalışma prensibiyle işlev görürler. Küçük performans ve özellik farklılıkları olabilir.

BOOST pini nasıl kullanılır?

Pin 6 (BOOST) ve Pin 7 (OSC) arasına 1MΩ direnç bağlanarak osilatör frekansı artırılır. Bu çıkış dalgalanmasını azaltır ve yük kapasitesini artırır.

10V üzeri giriş voltajı kullanılabilir mi?

Önerilmez. Maksimum 12V'dur ancak 10V üzerinde sıcaklık ve güvenilirlik sorunları oluşabilir. Yüksek voltajlarda seri direnç veya regülatör kullanın.

Çıkış dalgalanması nasıl azaltılır?

Daha büyük çıkış kapasitörü, BOOST pinini aktif etme, çıkışa RC filtre ekleme, kapasitörleri yüke yakın yerleştirme ve yüksek kaliteli kapasitörler kullanma.

ICL7662 regüle çıkış sağlar mı?

Hayır, çıkış voltajını regüle etmez. Sadece giriş voltajını tersine çevirir. Regüle çıkış için negatif voltaj regülatörü (örn. 79xx serisi) eklenmelidir.

Diğer Özellikler
Stok KoduVLT-1794
Marka-
Stok DurumuVar

Son Gezilen Ürünler

Geniş ürün yelpazesi
1000 TL üzeri siparişler ücretsiz teslimat
Daima ekonomik
Piyasadaki en iyi fiyat

PlatinMarket® E-Ticaret Sistemi İle Hazırlanmıştır.
