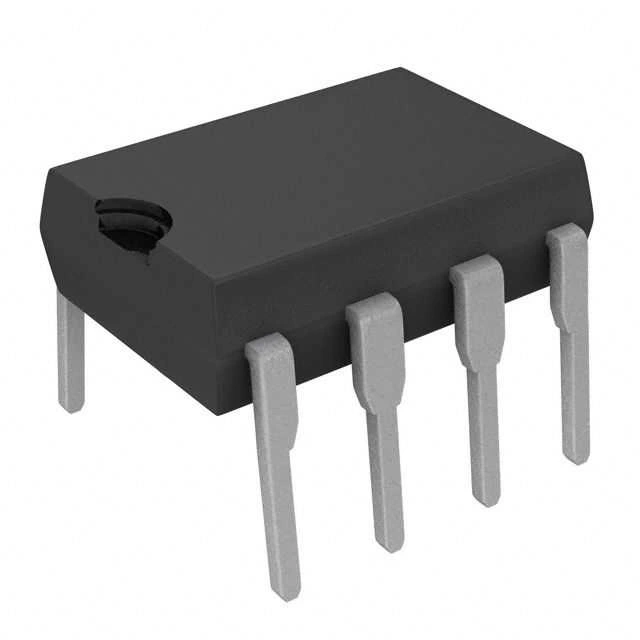

ICL7660 DIP-8 DC - DC Çevirici Entegresi

ICL7660 DIP-8 DC-DC Çevirici Entegresi

ICL7660, Intersil (şimdi Renesas Electronics) tarafından üretilen kapasitif voltaj dönüştürücü entegresidir. DIP-8 paketinde sunulan bu entegre, pozitif bir giriş voltajını eşit miktarda negatif voltaja dönüştürür veya voltaj çarpması yaparak girişin iki katını üretebilir.

Minimum harici komponent gerektiren güç entegresi, +1.5V ile +10V arasındaki giriş voltaj aralığında çalışır ve maksimum 40mA çıkış akımı sağlar. Dahili RC osilatör sayesinde harici zamanlama komponentlerine gerek kalmadan işlevini yerine getirir.

Düşük güç tüketimi ve kolay kullanım özellikleriyle entegreler arasında öne çıkan ICL7660, elektronik komponentler içinde çift voltaj beslemesi gerektiren op-amp devreleri, ADC/DAC beslemeleri ve RS-232 haberleşme uygulamaları için ideal bir çözümdür.

---

Teknik Özellikler

ICL7660 DIP-8 DC-DC Çevirici Entegresi'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Intersil (Renesas Electronics)
• Ürün Serisi: ICL7660
• Çevirici Tipi: Kapasitif Yük Pompalama, Voltaj İnvertör/Çarpıcı
• Giriş Voltaj Aralığı: 1.5V - 10V
• Çıkış Voltajı: -Vin (negatif giriş) veya 2xVin (çarpıcı modunda)
• Çıkış Akımı: 40mA maksimum
• Verimlilik: %98'e kadar (yüke bağlı)
• Osilatör Frekansı: 10kHz (dahili)
• Paket Tipi: DIP-8 (Dual In-line Package)
• Montaj Tipi: Through-Hole
• Pin Sayısı: 8
• Çalışma Sıcaklığı: 0°C ile +70°C arası (Ticari)
• Güç Tüketimi: 150µA (tipik, boşta)
• Çıkış Direnci: 55Ω (tipik)
• Regülasyon: 0.5% (tipik)
• Harici Komponent Sayısı: Minimum 2 kapasitör
• Başlangıç Akımı: 180µA (maksimum)
• OSC Pini: Harici osilatör bağlantısı
• BOOST/LV Pini: Frekans kontrolü ve düşük voltaj göstergesi
• FC Pini: Frekans kontrolü
• Çıkış Dalgalanması: 100mV (tipik, 10mA yükte)
• Maksimum Giriş Voltajı: 12V (mutlak maksimum)
• RoHS Uyumluluğu: Evet
• Boyutlar: Yaklaşık 9.5mm x 6.5mm x 4.5mm (DIP-8 paketi)
• Ağırlık: Yaklaşık 0.4g
• Osilatör Tipi: Dahili RC
• Koruma Özellikleri: Aşırı akım koruması

---

Kullanım Alanları

ICL7660 DIP-8 DC-DC Çevirici Entegresi'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Analog Devreler

• Op-amp beslemeleri için ±5V güç kaynağı
• Enstrümantasyon amplifikatörleri
• Hassas analog sensör devreleri
• Aktif filtreler ve sinyal koşullandırma
• Yüksek kaliteli ses devreleri

Veri Çeviriciler

• ADC (Analog-Dijital Dönüştürücü) besleme devreleri
• DAC (Dijital-Analog Dönüştürücü) referans voltajları
• Hassas ölçüm cihazları
• Diferansiyel veri hatları
• Sinyal seviye dönüştürücüler

Haberleşme Devreleri

• RS-232/RS-485 arayüzleri
• MAX232 çip beslemesi
• Modem ve iletişim devreleri
• Line driver ve receiver'lar
• Optik izolasyon sistemleri

Batarya ile Çalışan Sistemler

• Taşınabilir ölçüm cihazları
• Pille çalışan tıbbi cihazlar
• Düşük güçlü sensör ağları
• IoT cihazları ve uzak sensörler
• El tipi elektronik ekipmanlar

Özel Uygulamalar

• LCD kontrast kontrol devreleri
• Bias voltaj üreteçleri
• LED sürücü beslemeleri
• Kapasitif sensör arayüzleri
• Küçük motor sürücüleri

---

Avantajlar ve Özellikler

ICL7660 DIP-8 DC-DC Çevirici Entegresi'nin sağladığı avantajlar ve çözümler.

• Minimum Harici Komponent: Sadece iki harici kapasitör ile çalışabilir
• Çoklu Çalışma Modu: Voltaj invertörü veya voltaj çarpıcı olarak kullanılabilir
• Yüksek Verimlilik: %98'e varan dönüşüm verimi
• Kolay Kullanım: DIP-8 paketi ile breadboard'da hızlı prototipleme
• Düşük Güç Tüketimi: 150µA tipik akım çekimi ile batarya ömrünü koruma
• Dahili Osilatör: 10kHz RC osilatör ile harici komponent gereksinimini azaltma
• Geniş Giriş Voltaj Aralığı: 1.5V - 10V arası esnek çalışma
• Düşük Çıkış Direnci: 55Ω tipik çıkış direnci ile verimli güç transferi
• Frekans Kontrol Seçeneği: OSC ve BOOST pinleri ile çalışma frekansını ayarlama
• Çok Yönlülük: Invertör, çarpıcı veya regülator ile kombine çalışabilme

---

Devre Tasarımı ve Uygulama

ICL7660 DIP-8 DC-DC Çevirici Entegresi'nin devre tasarımı ve uygulaması hakkında detaylar.

Pin Konfigürasyonu

DIP-8 paketindeki ICL7660 entegresinin pin yerleşimi.

• Pin 1 (NC): Bağlantı yok
• Pin 2 (CAP+): Yük pompalama kapasitörünün pozitif ucu
• Pin 3 (GND): Toprak
• Pin 4 (CAP-): Yük pompalama kapasitörünün negatif ucu
• Pin 5 (VOUT): Çıkış voltajı (-Vin veya 2xVin)
• Pin 6 (BOOST/LV): Frekans artırma/Düşük voltaj göstergesi
• Pin 7 (OSC): Osilatör kontrolü
• Pin 8 (V+): Pozitif giriş voltajı

Temel Devre Şemaları

ICL7660 entegresi için temel uygulama devreleri ve gerekli harici komponentler.

Voltaj İnvertör Devresi:

• Gerekli Komponentler:
  • 1x ICL7660 Entegre
  • 1x 10μF Elektrolitik veya Tantalum Kapasitör (Yük Pompalama, CAP+/CAP- arasına)
  • 1x 10μF Elektrolitik veya Tantalum Kapasitör (Çıkış Filtresi, VOUT/GND arasına)
  • Opsiyonel: 1x 0.1μF Seramik Kapasitör (Giriş Bypass, V+/GND arasına)
• Bağlantılar:
  • Pin 8 (V+): Pozitif besleme (1.5V - 10V)
  • Pin 2 (CAP+) ve Pin 4 (CAP-): 10μF pompalama kapasitörü
  • Pin 5 (VOUT) ve Pin 3 (GND): 10μF çıkış filtre kapasitörü
  • Pin 5 (VOUT): Negatif çıkış (-Vin)

Voltaj Çarpıcı Devresi (2xVin):

• Gerekli Komponentler:
  • 1x ICL7660 Entegre
  • 1x 10μF Kapasitör (Yük Pompalama)
  • 1x 10μF Kapasitör (Çıkış Filtresi)
  • Opsiyonel: 1x 0.1μF Bypass Kapasitörü
• Bağlantılar:
  • Pin 3 (GND): Giriş referans (negatif)
  • Pin 8 (V+): Pozitif giriş
  • Pin 2 (CAP+): Yük pompalama kapasitörünün bir ucu
  • Pin 4 (CAP-): V+ pinine bağlanır (pin 8)
  • Pin 5 (VOUT): 2xVin çıkışı

Gelişmiş Uygulama Notları

ICL7660 entegresi için gelişmiş uygulama önerileri ve özel kullanım senaryoları.

• Frekans Artırma:
  • Pin 6 (BOOST) ve Pin 7 (OSC) arasına 1MΩ direnç bağlayarak osilatör frekansını artırabilirsiniz
  • Yüksek frekans daha az çıkış dalgalanması ve daha yüksek çıkış akımı sağlar
  • Frekans tipik olarak 10kHz'den 35-40kHz'e yükseltilebilir
  • Yüksek frekans, biraz daha fazla güç tüketimi anlamına gelir
• Kapasitör Seçimi:
  • Düşük ESR (Eşdeğer Seri Direnç) değerli kapasitörler verimli çalışma sağlar
  • Tantalum kapasitörler genellikle daha iyi performans sunar
  • Daha yüksek kapasitör değerleri (10-100μF) daha düşük çıkış dalgalanması sağlar
  • Yüksek akım uygulamaları için kapasitör değerlerini artırın
• Çıkış Akımını Artırma:
  • Birden fazla ICL7660 paralel bağlanarak çıkış akımı artırılabilir
  • Her bir entegre kendi pompalama kapasitörüne sahip olmalıdır
  • Çıkışlar, ortak bir filtreleme kapasitörüne bağlanabilir
  • Yüksek akım için MAX660 veya LT1054 gibi alternatifler düşünülebilir
• Düşük Gürültülü Uygulamalar:
  • Çıkışa ilave filtreleme ekleyin (LC filtresi veya RC filtresi)
  • Giriş ve çıkışa ilave bypass kapasitörleri ekleyin (0.1μF ve 10μF paralel)
  • Kapasitörleri mümkün olduğunca entegre pinlerine yakın yerleştirin
  • Hassas devreler için daha iyi düzenlenmiş bir güç kaynağı düşünün

Uygulama Örnekleri

ICL7660 entegresi ile farklı devre uygulamaları ve örnek senaryolar.

±5V Op-amp Beslemesi:

• Giriş: 5V (USB veya regülatör çıkışı)
• Çıkış: +5V ve -5V güç kaynağı
• Bağlantı: Standart invertör konfigürasyonu
• Kullanım: Op-amp beslemesi, analog devreler
• Filtreleme: 10μF çıkış kapasitörü + 0.1μF bypass kapasitörü

RS-232 Arayüz Beslemesi:

• Giriş: 5V
• Çıkış: -5V (MAX232 veya benzer çipler için)
• Frekans: BOOST modu aktif (daha az dalgalanma)
• Filtreleme: 22μF çıkış kapasitörü
• İlave özellik: Düşük güç modunda otomatik kapanma

LCD Kontrast Kontrol Devresi:

• Giriş: 3.3V veya 5V
• Çıkış: Negatif voltaj (LCD VEE pini için)
• Kontrol: 10kΩ potansiyometre ile ayarlanabilir negatif voltaj
• Filtreleme: RC filtresi ile düşük gürültü
• Yük: Düşük akım (LCD kontrastı için yeterli)

Batarya Beslemeli Çift Voltaj Kaynağı:

• Giriş: 9V pil
• Çıkış: +9V ve -9V
• Güç tasarrufu özellikleri aktif
• Otomatik düşük batarya algılama
• Verimli güç yönetimi için power-down modu

---

Sorun Giderme ve İpuçları

ICL7660 DIP-8 DC-DC Çevirici Entegresi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Çıkış Voltajı Düşük: Kapasitörleri kontrol edin, yük akımının 40mA altında olduğunu doğrulayın, giriş voltajını ölçün
• Yüksek Çıkış Dalgalanması: Daha büyük çıkış kapasitörü kullanın, BOOST modu etkinleştirin, düşük ESR kapasitörler seçin
• Çalışmıyor: Pin bağlantılarını, kapasitör polaritesini kontrol edin, giriş voltajını doğrulayın
• Aşırı Isınma: Yük akımını azaltın, giriş voltajını düşürün, paralel entegre kullanmayı düşünün
• Gürültülü Çıkış: İlave filtreleme ekleyin, topraklama düzenini iyileştirin, bypaas kapasitörleri ekleyin

Performans İyileştirme İpuçları

ICL7660 entegresinin performansını artırmak için uygulanabilecek yöntemler.

• Kapasitör Optimizasyonu:
  • Düşük ESR değerli tantalum kapasitörler kullanın
  • Pompalama kapasitörünü 10μF veya üzeri seçin
  • Çıkış filtresini 22-47μF'a yükseltin
  • Farklı değerlerde paralel kapasitörler kullanın (10μF + 0.1μF)
• Verimlilik Artırma:
  • Düşük yük akımları için standart frekans kullanın
  • Yüksek yük akımları için BOOST modunu etkinleştirin
  • Minimum gerekli giriş voltajını kullanın
  • İhtiyaç olmadığında devre gücünü kesin
• PCB Düzeni:
  • Kapasitörleri entegre pinlerine mümkün olduğunca yakın yerleştirin
  • Geniş toprak düzlemi kullanın
  • Giriş ve çıkış hatlarını kısa tutun
  • Hassas analog devrelerden uzakta konumlandırın
• Gürültü Azaltma:
  • Çıkışa ferrit boncuk ekleyin
  • RC filtresi kullanın (100Ω + 10μF)
  • Dijital ve analog topraklamayı doğru ayırın
  • Çift katmanlı ilave filtreleme ekleyin

Alternatif Konfigürasyonlar

ICL7660 entegresi ile yapılabilecek farklı devre yapılandırmaları.

• Voltaj Bölücü:
  • V+/2 voltaj elde etmek için özel bağlantı
  • Düşük güç gerektiren sistemler için uygun
  • Referans voltaj üretimi için kullanılabilir
  • Düşük çıkış empedansı sağlama yöntemi
• Kaskad Bağlantı:
  • İki veya daha fazla ICL7660 ile yüksek çarpma oranları
  • 3x, 4x giriş voltajı elde etme
  • Negatif çarpma için kaskad kullanımı
  • Karmaşık güç kaynakları için çözüm
• Akım Sınırlama Devresi:
  • Aşırı yüklenme koruması ekleme
  • Kısa devre korumalı çıkış
  • Harici transistör ile akım sınırlama
  • Güvenli çalışma için önlemler
• Adaptif Güç Yönetimi:
  • Yük durumuna göre osilatör frekansını değiştirme
  • Düşük yükte düşük frekans, yüksek yükte yüksek frekans
  • Mikrodenetleyici kontrollü optimizasyon
  • Batarya ömrünü uzatma stratejileri

Batarya Beslemeli Uygulamalar

ICL7660 entegresinin batarya ile çalışan sistemlerde kullanımı için öneriler.

• Güç Tasarrufu:
  • Kullanılmadığında entegremi devre dışı bırakın
  • V+ girişini transistör veya MOSFET ile kontrol edin
  • Düşük güç modunda çalışın (BOOST kullanmadan)
  • Yük akımını minimumda tutun
• Batarya Tipi Uyumluluğu:
  • Li-Ion bataryalar: 3.7V giriş için uygun
  • AA/AAA piller: İki pil serisi bağlantı (3V) yeterlidir
  • 9V pil: Regülatör ile birlikte kullanım önerilir
  • Düşük drop-out regülatörler ile kombine çalışma
• Düşük Batarya Algılama:
  • LV pinini düşük batarya göstergesi olarak kullanma
  • Mikrodenetleyici ile batarya durumunu izleme
  • Kritik seviyede otomatik kapanma sistemi
  • Batarya seviyesine göre çalışma modunu değiştirme

---

Paket İçeriği

• ICL7660 DIP-8 DC-DC Çevirici Entegresi

---
