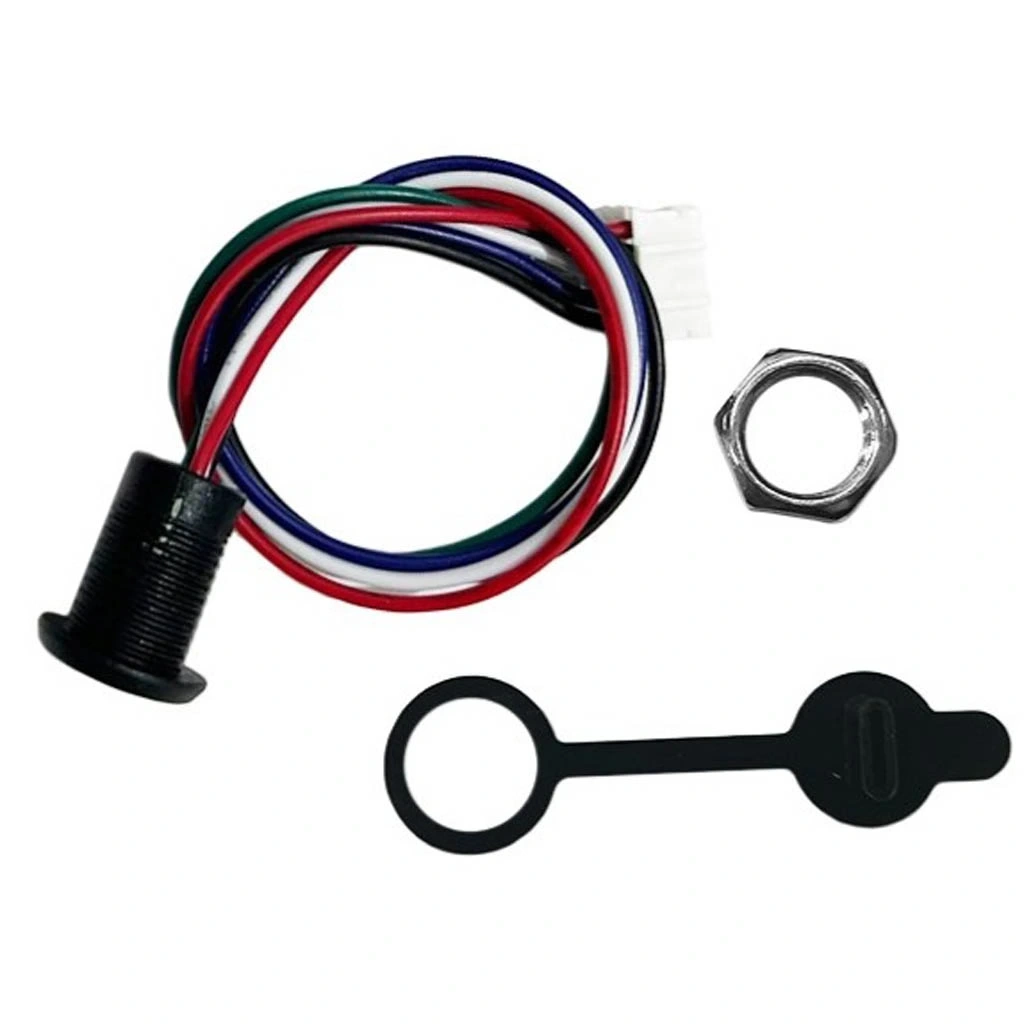

IC-266T-2 Pano Tip Type-C Şase Dişi Soket 5P (Şarj & Data)
IC-266T-2 Pano Tip Type-C Şase Dişi Soket 5P, panellere, cihaz kasalarına veya özel projelere montaj için tasarlanmış dayanıklı bir Type-C konnektördür. 5 pinli yapısı ile hem veri transferi hem de şarj işlemlerini destekleyen bu soket, endüstriyel ve hobi elektronik projelerinde kullanım için idealdir.
Şase tipinde üretilen bu dişi soket, projelerde sabit bir Type-C bağlantı noktası oluşturmanıza olanak tanır. Kablo çeşitleri ile uyumlu bu konnektör, standart Type-C kabloları ile kullanılabilir ve çeşitli elektronik sistemlere entegre edilebilir.
Yüksek kaliteli malzemeden üretilen ve güçlü mekanik dayanıklılığa sahip olan bu soket, USB 2.0 standardını destekler. Ses-audio kabloları dahil Type-C özellikli cihazları sistemlerinize bağlamanıza imkan sağlayan bu konnektör, DIY (Kendin Yap) projelerinde sıkça tercih edilmektedir.
Teknik Özellikler
IC-266T-2 Pano Tip Type-C Şase Dişi Soket 5P'nin detaylı teknik özellikleri aşağıda listelenmiştir.
- Ürün Tipi: Type-C Şase Dişi Soket
- Model: IC-266T-2
- Pin Sayısı: 5P (5 Pin)
- Montaj Tipi: Pano/Şase Montaj
- Fonksiyon: Şarj & Data
- USB Standardı: USB 2.0
- Malzeme: Metal gövde, yalıtkan plastik iç yapı
- Kontak Malzemesi: Bakır alaşım, nikel kaplama
- Kontak Direnci: ≤30mΩ
- Yalıtım Direnci: ≥100MΩ
- Çalışma Gerilimi: 30V AC/DC max
- Akım Kapasitesi: 3A max
- Veri Transfer Hızı: 480 Mbps'e kadar
- Çalışma Sıcaklığı: -25°C ~ +85°C

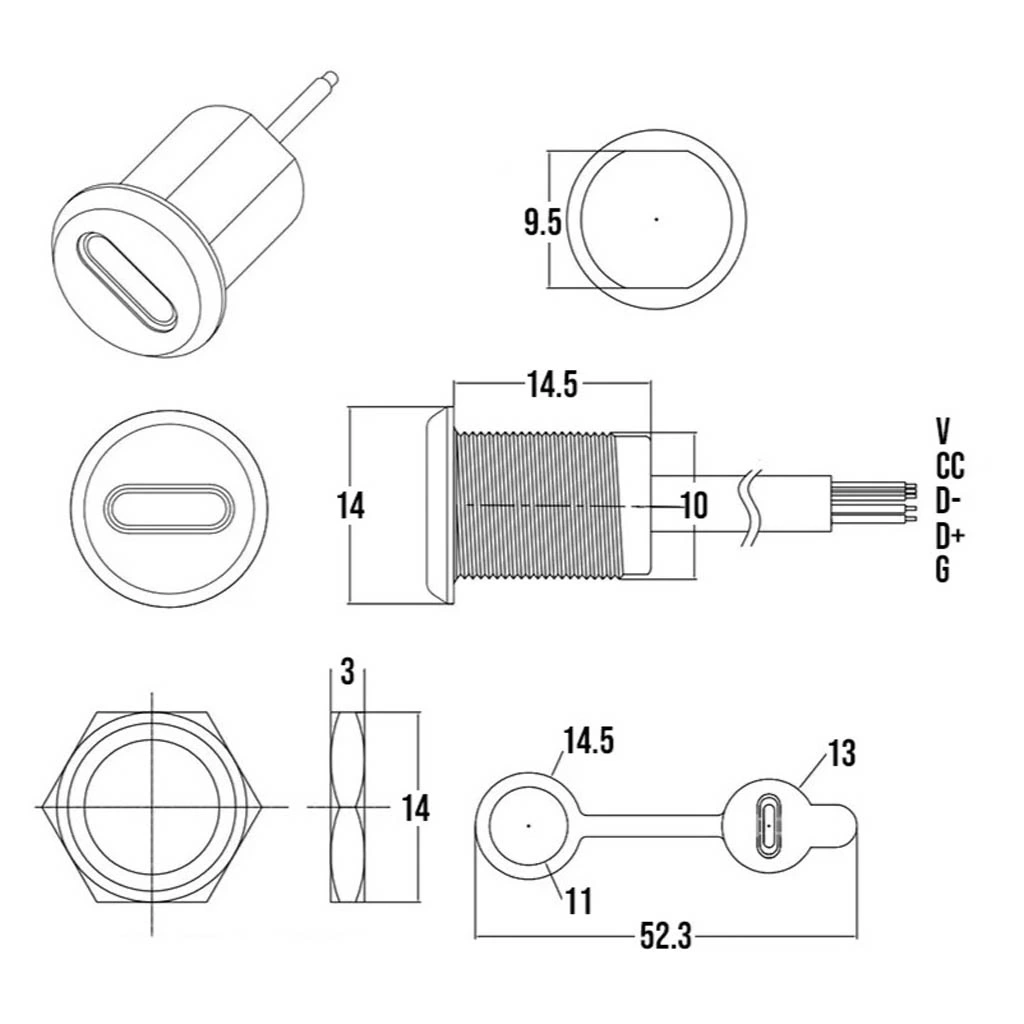

- Montaj Delik Çapı: Yaklaşık 10.5mm
- Boyutlar: Yaklaşık 14mm x 9mm x 7mm (dış boyutlar)
- Ağırlık: Yaklaşık 2g
- Lehimleme Tipi: PCB Pin Lehim Bağlantı
- Sabitleme: Vida ile montaj (vidalar dahil değil)
- Renk: Metal/Gümüş
- Dayanıklılık: 10.000+ takma/çıkarma döngüsü
- Kullanım Alanı: Endüstriyel ekipmanlar, hobi projeleri, DIY elektronik
Kullanım Alanları
IC-266T-2 Pano Tip Type-C Şase Dişi Soket 5P'nin kullanılabileceği çeşitli alanlar ve uygulamalar.
Elektronik Projeler
- DIY güç kaynakları
- Özel kontrol panelleri
- Arduino/Raspberry Pi projeleri
- Elektronik cihaz prototipleri
- Hobi elektroniği uygulamaları
Endüstriyel Uygulamalar
- Kontrol panoları
- Endüstriyel makineler
- Teşhis ekipmanları
- Otomasyonlu sistemler
- Ölçüm cihazları
Tüketici Elektroniği
- Özel şarj istasyonları
- Özelleştirilmiş cihaz kutuları
- Ses ekipmanları
- Veri toplama üniteleri
- Sabit USB bağlantı noktaları
Avantajlar ve Özellikler
IC-266T-2 Pano Tip Type-C Şase Dişi Soket 5P'nin sağladığı avantajlar ve çözümler.
- Dayanıklı Yapı: Metal gövde ile uzun ömürlü kullanım
- Kolay Montaj: Pano ve şaselere doğrudan monte edilebilme
- Çift Fonksiyon: Hem şarj hem veri transferi desteği
- Endüstriyel Kalite: Profesyonel uygulamalar için güçlendirilmiş tasarım
- Yüksek İletkenlik: Düşük kontak direnci ile verimli enerji transferi
- Standart Uyumluluk: USB 2.0 standardına tam uyum
- Evrensel Bağlantı: Standart Type-C kablolarla çalışabilme
- PCB Bağlantısı: Devre kartlarına doğrudan lehimlenebilme
- Yüksek Sıcaklık Dayanımı: Geniş çalışma sıcaklığı aralığı
- Uzun Kullanım Ömrü: 10.000+ takma/çıkarma döngüsü dayanıklılığı
Montaj Kılavuzu
IC-266T-2 Pano Tip Type-C Şase Dişi Soket 5P'nin doğru montajı için bilgiler.
İpucu: Lehimleme öncesi pinleri multimetre ile kontrol edin.
Montaj adımları ve öneriler:
- Delik Açma: Montaj yapılacak yüzeye uygun çapta delik açın
- Hizalama: Soketi açılan deliğe yerleştirip doğru konumlandırın
- Sabitleme: Montaj vidalarını kullanarak soketi sabitleyin
- Pin Tanımlama: Pinlerin fonksiyonlarını datasheet'ten kontrol edin
- Lehimleme: Pinleri PCB'ye veya kablolara dikkatlice lehimleyin
- Yalıtım Kontrolü: Kısa devre olmaması için bağlantıları kontrol edin
- Montaj Sıkılığı: Soketin oynamamasını sağlayacak kadar sıkın
- Çalışma Testi: Montaj sonrası bağlantı ve fonksiyon testi yapın
- Koruyucu Önlem: Gerekliyse soketi nemden korumak için conta kullanın
Sorun Giderme ve İpuçları
IC-266T-2 Pano Tip Type-C Şase Dişi Soket 5P kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Bağlantı Problemi: Pin bağlantılarını ve lehim kalitesini kontrol edin
- Gevşek Montaj: Montaj vidalarını uygun sıkılıkta sıkın
- Veri İletim Sorunu: Pinlerin doğru bağlandığından emin olun
- Şarj Çalışmıyor: Güç pinlerinin bağlantısını ve gerilimini kontrol edin
- Soket Hasar Görmesi: Aşırı kuvvet uygulamaktan kaçının
Verimli Kullanım İpuçları
- Pinlerin doğru şekilde eşleştirildiğinden emin olun
- Metal gövdeyi projenizin şasesine bağlayarak topraklama sağlayın
- Montaj deliği çapına uygun ölçüde açılmasına dikkat edin
- Lehimleme esnasında aşırı ısıdan kaçının
- Dış ortamlarda kullanım için ek yalıtım veya conta ekleyin
- Kabloların çekilme stresini azaltmak için kablo tutucu kullanın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Yüksek kaliteli ses iletimi için audio kablo ve konnektör çözümleri.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik konnektörler ve proje malzemeleri konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Elektronik projeleriniz için tüm bileşenler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
Bu soket hangi standartları destekliyor?
USB 2.0 standardını destekleyen 5 pinli bir Type-C soketidir. 480 Mbps'e kadar veri transferi ve 3A'e kadar şarj akımı sağlar.
5 pinli Type-C soket, standart Type-C kablolar ile uyumlu mudur?
Evet, standart Type-C kablolarla fiziksel olarak uyumludur. Sadece USB 2.0 hızında çalışır, USB 3.0/3.1 hızları desteklenmez.
Pano montajı için gereken delik çapı nedir?
Yaklaşık 10.5mm çapında bir montaj deliği gereklidir. Montaj vidaları dahil değildir, ayrıca temin edilmelidir.
Bu soket PCB'ye doğrudan monte edilebilir mi?
Evet, PCB'ye lehimlenebilen pinleri vardır. Ancak öncelikle şase montajı yapılmalı, sonra pinler PCB'ye lehimlenmelidir.
Hangi akım ve gerilim değerlerini destekler?
Maksimum 30V AC/DC gerilim ve 3A akım değerlerini destekler. Standart USB güç değerleri (5V/3A) için uygundur.
Bu soket su geçirmez midir?
Hayır, standart olarak su geçirmez değildir. Dış mekan uygulamaları için ek yalıtım veya conta kullanılması gerekir.
Raspberry Pi veya Arduino projelerinde kullanabilir miyim?
Evet, güç girişi veya veri bağlantısı sağlamak için mikrodenetleyici projelerinde kullanılabilir. USB 2.0 standardını destekler.
Pin yapılandırması nasıldır?

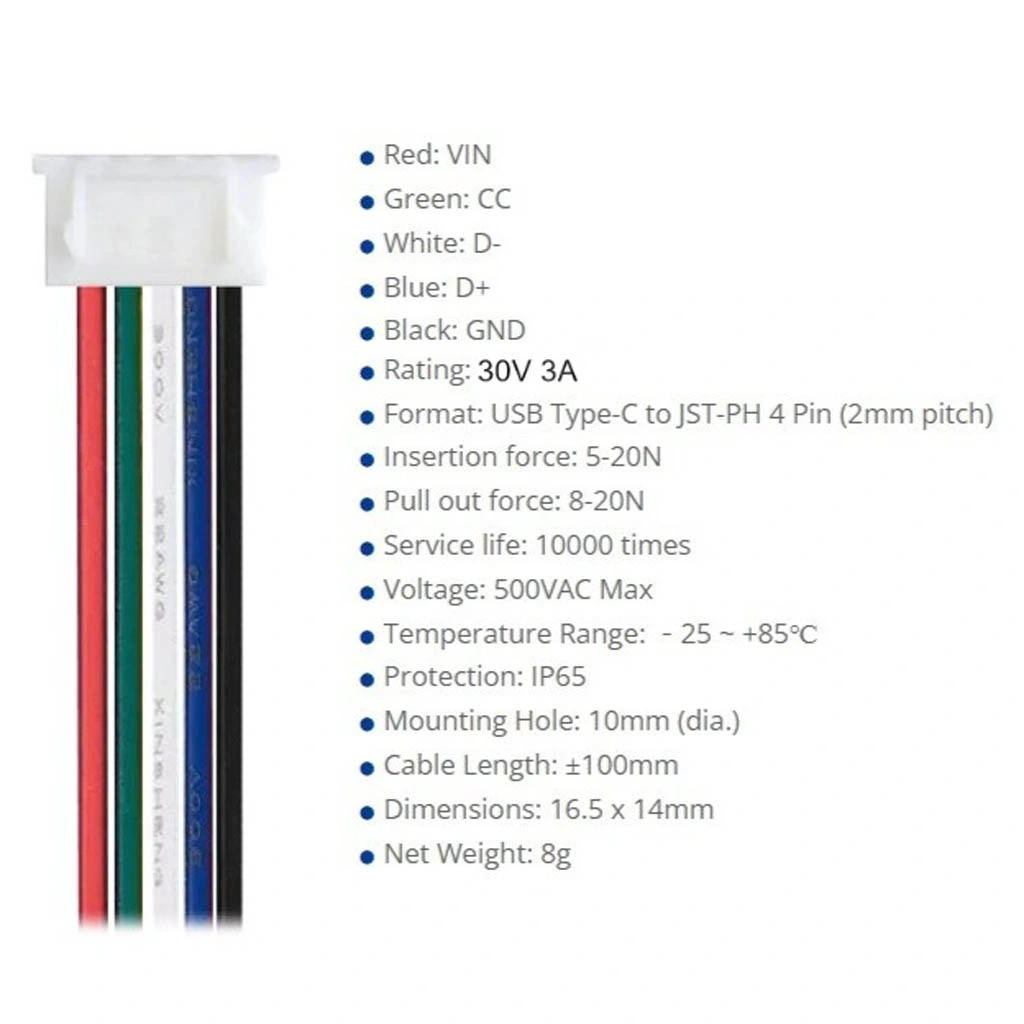

5 pinli yapılandırma: VCC (güç), D- ve D+ (veri), GND (toprak) ve CC (kontrol) pinlerini içerir. Üretici datasheetine bakmanız önerilir.
