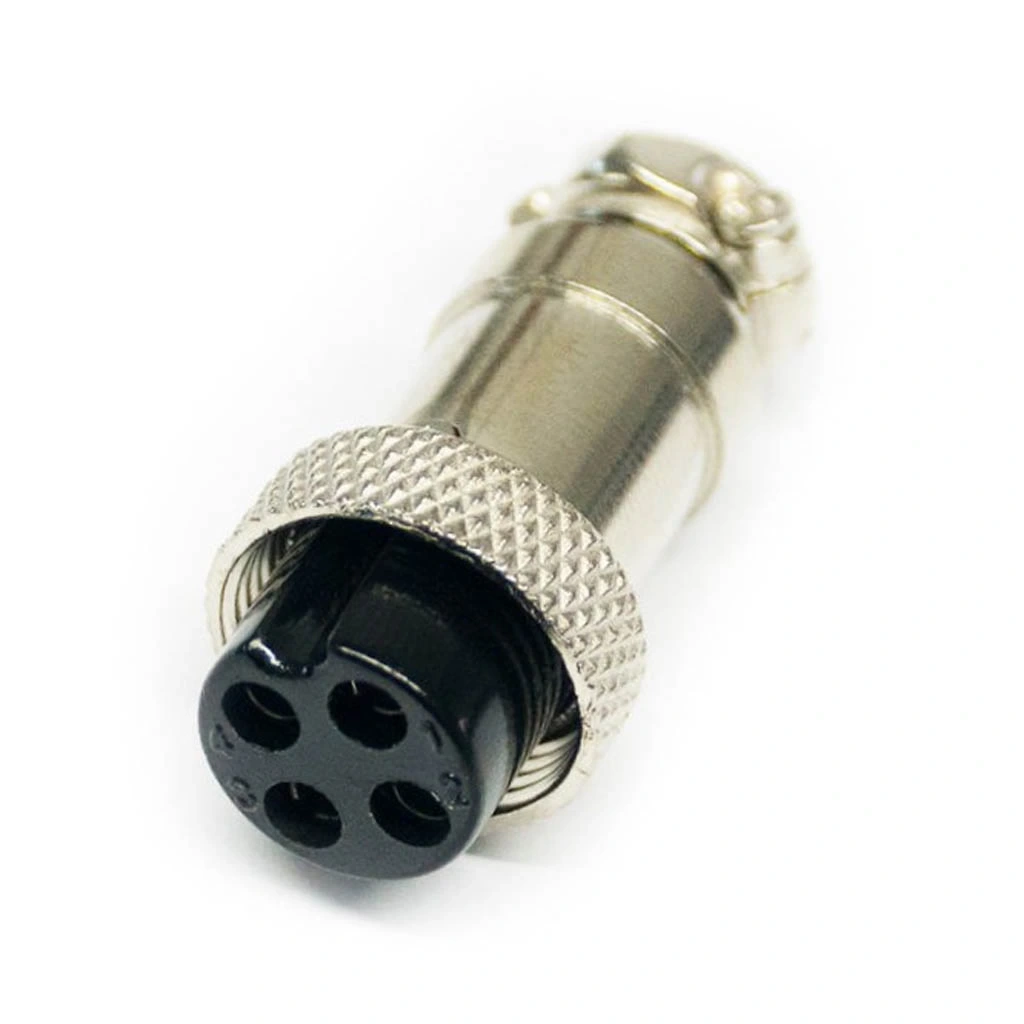

IC-261M 16mm Mayk Dişi Şase 4P Konnektör

IC-261M 16mm Mayk Dişi Şase 4P Konnektör

IC-261M, profesyonel ses ve ışık kontrol sistemleri için tasarlanmış 16mm çapında dişi şase tipi 4 pinli XLR konnektördür. Sağlam metal yapısı ve güvenilir bağlantı özellikleriyle DMX ışık kontrol ve profesyonel ses ekipmanları için ideal bir giriş bağlantısı çözümü sunar.

Işık kontrol ekipmanları, DMX alıcıları ve özel ses cihazları için kullanılan bu elektronik komponent, yüksek kaliteli nikel kaplama ve dayanıklı metal gövdesiyle uzun ömürlü kullanım sağlar ve dijital sinyal iletimi için endüstri standardı olan bağlantı noktası oluşturur.

Kolay montaj özellikleri ve güvenilir elektriksel bağlantı sunan bu konnektör, profesyonel DMX kabloları ve özel mayk kabloları için 4 pinli XLR dişi soketini panel üzerine monte etme imkanı sağlar ve yüksek kaliteli dijital sinyal alımı garantiler.

Teknik Özellikler

IC-261M 16mm Mayk Dişi Şase 4P Konnektör'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Konnektör Tipi: XLR Dişi (Female) Şase Tipi
• Pin Sayısı: 4 Pin
• Montaj Çapı: 16mm
• Kaplama Malzemesi: Nikel
• Gövde Malzemesi: Metal Alaşım
• Kontak Malzemesi: Bakır Alaşım (Nikel Kaplama)
• Çalışma Sıcaklığı: -30°C ~ +85°C
• Akım Değeri: 5A (maksimum)
• Voltaj Değeri: 250V (maksimum)
• Kontak Direnci: ≤5mΩ
• İzolasyon Direnci: ≥1000MΩ
• Dayanım Ömrü: >1000 takma/çıkarma döngüsü
• Koruma Sınıfı: IP40
• Panel Kalınlığı: 0.5-3mm (uygun)
• Lehimleme Tipi: Lehim Potalı
• Standart: IEC 61076-2-103.

Kullanım Alanları

IC-261M 16mm Mayk Dişi Şase 4P Konnektör'ün kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

DMX Aydınlatma Ekipmanları

• DMX ışık cihazları
• Aydınlatma efekt cihazları
• LED panel kontrol üniteleri
• Sahne ışık kontrol sistemleri

Dijital Ses Sistemleri

• AES/EBU dijital ses alıcıları
• Dijital mikser giriş portları
• Dijital ses işlemcileri
• Sinyal dönüştürücü cihazlar

Interkom Sistemleri

• Profesyonel interkom baş üniteleri
• Headset bağlantı istasyonları
• Clear-Com tipi iletişim sistemleri
• Yayın interkom ekipmanları

Diğer Uygulamalar

• Sahne ekipmanları kontrol sistemleri
• Sinyal dağıtım panelleri
• Özel veri alış-veriş sistemleri
• Endüstriyel kontrol ekipmanları

Avantajlar ve Özellikler

IC-261M 16mm Mayk Dişi Şase 4P Konnektör'ün sağladığı avantajlar ve çözümler.

• Dayanıklı Metal Yapı: Uzun ömürlü kullanım ve sağlam bağlantı
• Nikel Kaplama: Korozyona karşı yüksek direnç ve iyi iletkenlik
• Standart 16mm Montaj: Çoğu ekipman paneline kolay montaj
• 4 Pin Konfigürasyonu: DMX512 ve özel dijital uygulamalar için ideal
• Güvenilir Kontak: Düşük kontak direnci ile kaliteli sinyal iletimi
• Lehim Potaları: Kolay ve güvenilir kablo bağlantısı
• Kilitlenme Mekanizması: Bağlantının kazara çıkmasını önler
• Endüstri Standardı: Çoğu profesyonel ekipmanla uyumlu

Montaj ve Kullanım

IC-261M 16mm Mayk Dişi Şase 4P Konnektör'ün montaj ve kullanım süreci hakkında bilgiler.

Montaj için yapmanız gerekenler:

• Panelde 16mm çapında temiz bir delik açın
• Konnektörü ön taraftan deliğe yerleştirin
• Arka taraftan somunu sıkarak sabitleyin
• Pim numaralarını kontrol ederek kablo bağlantılarını yapın (DMX için: 1: Toprak/Shield, 2: Data-, 3: Data+, 4: Genellikle kullanılmaz)
• Lehim potalarına kabloları düzgünce lehimleyin
• Kablo kalkanını (shield) pin 1'e bağlayın
• Bağlantıların sağlamlığını kontrol edin

Kullanım bilgileri:

• Erkek XLR konnektörle bağlantı yaparken kilitlenme mekanizmasına dikkat edin
• Konnektörün tozdan ve nemden korunmasını sağlayın
• DMX512 protokolünde son cihazdaki konnektöre 120 Ohm sonlandırma direnci takın
• Kullanılmadığında toz koruyucu kapak takabilirsiniz
• Düzenli olarak kontak temizliği yapın
• DMX uygulamaları için 110 Ohm empedanslı kablo kullanın

Sorun Giderme ve İpuçları

IC-261M 16mm Mayk Dişi Şase 4P Konnektör kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Bağlantı Zayıflığı: Lehim bağlantılarını kontrol edin, kontak noktalarını temizleyin
• DMX Kesintileri: Kablo kalitesini kontrol edin, sonlandırma direncini doğrulayın
• Gürültü Sorunu: Shield bağlantısını kontrol edin, kablo kalitesini artırın
• Gevşek Montaj: Sabitleme somununu uygun şekilde sıkın

Verimli Kullanım İpuçları

• DMX512 protokolünde daisy-chain bağlantı kullanın, yıldız topolojisinden kaçının
• Uzun mesafelerde sinyal güçlendirici (booster) kullanın
• DMX hatlarını güç kablolarından uzak tutun
• Periyodik olarak kontak temizleyici sprey ile bakım yapın

Paket İçeriği

• IC-261M 16mm Mayk Dişi Şase 4P Konnektör
