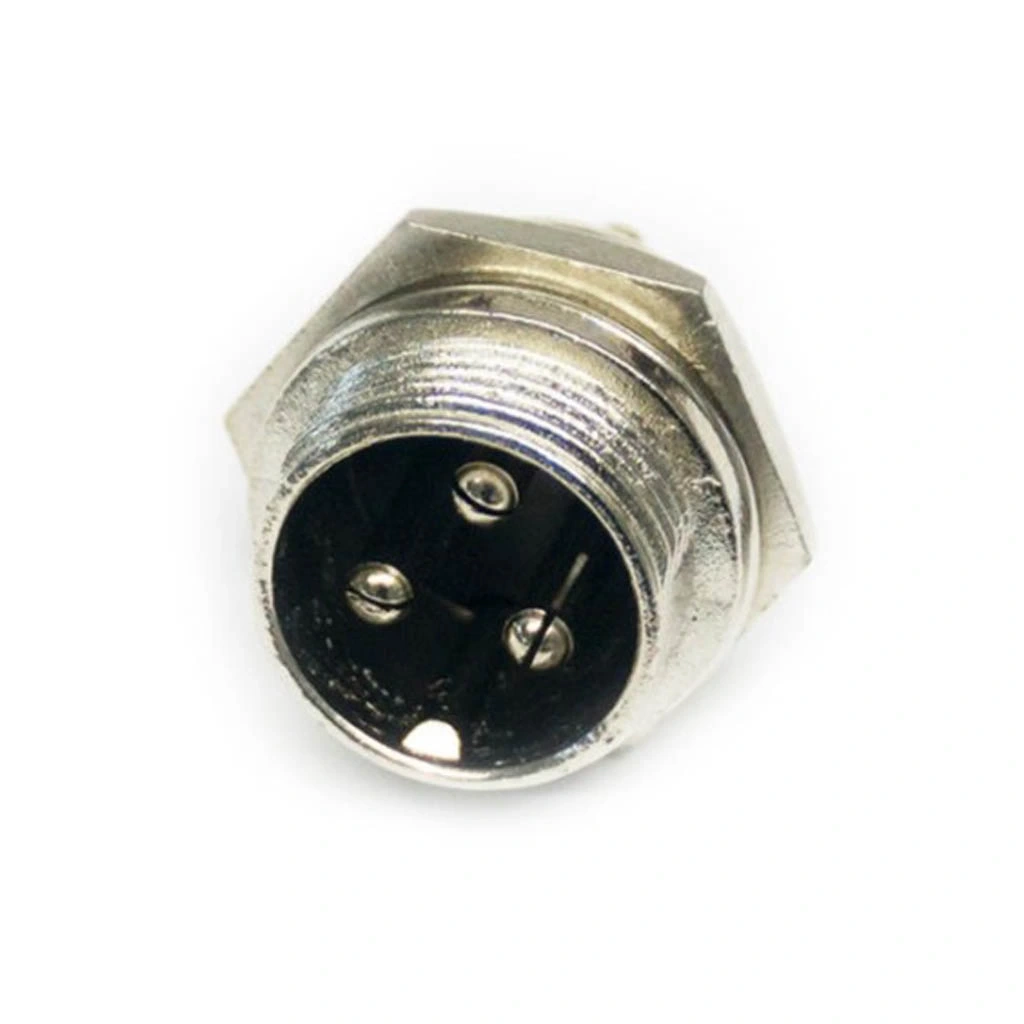

IC-261M 16mm Mayk Dişi Şase 3P Konnektör

IC-261M 16mm Mayk Dişi Şase 3P Konnektör

IC-261M, profesyonel ses sistemleri için tasarlanmış 16mm çapında dişi şase tipi 3 pinli XLR konektördür. Sağlam metal yapısı ve dengeli ses iletimi özellikleriyle profesyonel ses ekipmanları için ideal bir bağlantı çözümü sunar.

Mikrofon, mixer ve amplifikatör bağlantıları için kullanılan bu elektronik komponent, yüksek kaliteli nikel kaplama ve dayanıklı metal gövdesiyle uzun ömürlü kullanım sağlar ve endüstri standardı balanced audio bağlantısı için mükemmel bir çözümdür.

Kolay montaj özellikleri ve güvenilir elektriksel bağlantı sunan bu konnektör, standart mayk kabloları için 3 pinli XLR soketini panel üzerine monte etme imkanı sağlar ve dengeli sinyal bağlantısı ile gürültüsüz ses iletimi garantiler.

Teknik Özellikler

IC-261M 16mm Mayk Dişi Şase 3P Konnektör'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Konnektör Tipi: XLR Dişi (Female) Şase Tipi
• Pin Sayısı: 3 Pin

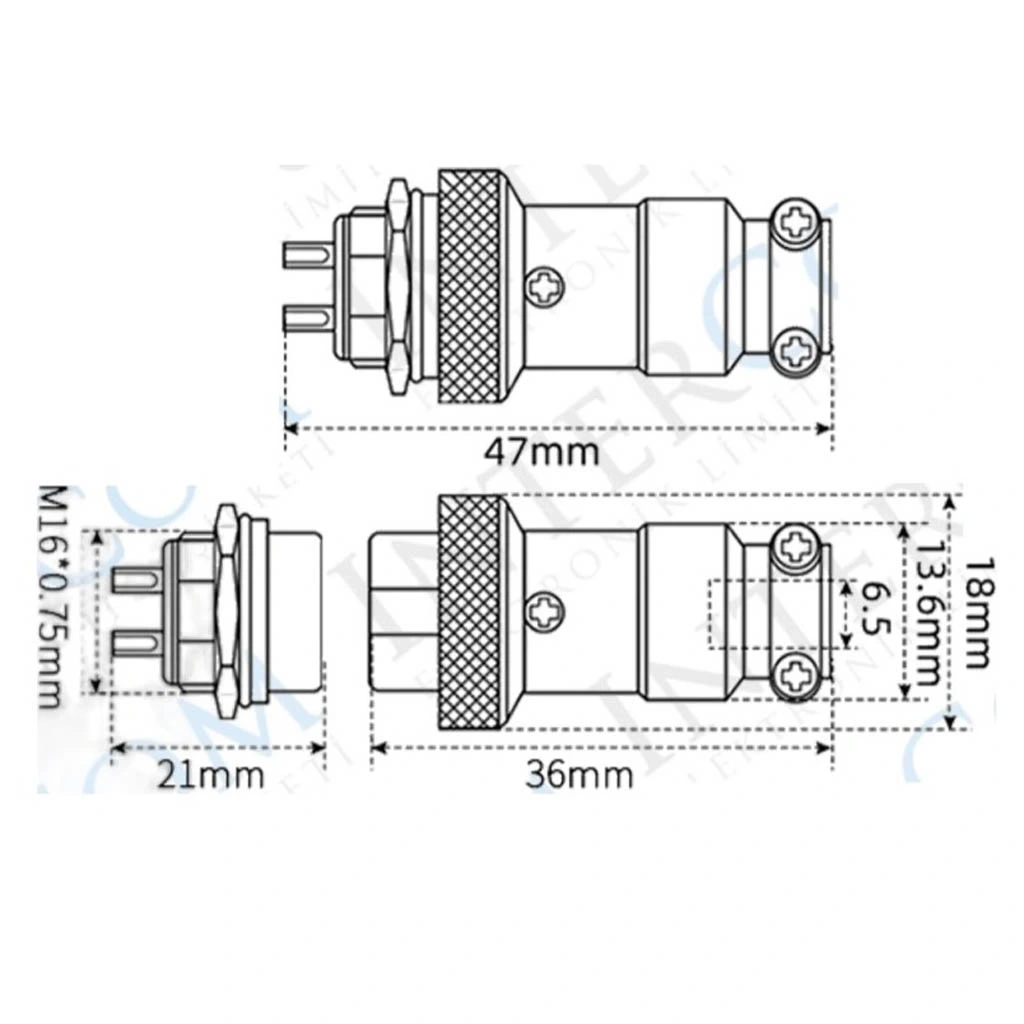

• Montaj Çapı: 16mm
• Kaplama Malzemesi: Nikel
• Gövde Malzemesi: Metal Alaşım
• Kontak Malzemesi: Bakır Alaşım (Nikel Kaplama)
• Çalışma Sıcaklığı: -30°C ~ +85°C
• Akım Değeri: 5A (maksimum)
• Voltaj Değeri: 250V (maksimum)
• Kontak Direnci: ≤5mΩ
• İzolasyon Direnci: ≥1000MΩ
• Dayanım Ömrü: >1000 takma/çıkarma döngüsü
• Koruma Sınıfı: IP40
• Panel Kalınlığı: 0.5-3mm (uygun)
• Lehimleme Tipi: Lehim Potalı
• Standart: IEC 61076-2-103.

Kullanım Alanları

IC-261M 16mm Mayk Dişi Şase 3P Konnektör'ün kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Profesyonel Ses Sistemleri

• Mikrofon giriş portları
• Mikser konsolları
• Amplifikatörler
• Sinyal işlemcileri

Sahne Ekipmanları

• DJ konsol bağlantıları
• DI Box bağlantıları
• Sahne monitörleri
• Ses dağıtım sistemleri

Stüdyo Ekipmanları

• Kayıt konsolları
• Mikrofonlu preamplifikatörler
• DAW arayüzleri
• Patch bay sistemleri

Diğer Uygulamalar

• Broadcast ekipmanları
• Konferans sistemleri
• Tiyatro ses sistemleri
• Ekipman rack panel bağlantıları

Avantajlar ve Özellikler

IC-261M 16mm Mayk Dişi Şase 3P Konnektör'ün sağladığı avantajlar ve çözümler.

• Dayanıklı Metal Yapı: Uzun ömürlü kullanım ve sağlam bağlantı
• Nikel Kaplama: Korozyona karşı yüksek direnç ve iyi iletkenlik
• Standart 16mm Montaj: Çoğu ekipman paneline kolay montaj
• 3 Pin Konfigürasyonu: Dengeli ses bağlantısı için endüstri standardı
• Güvenilir Kontak: Düşük kontak direnci ile kaliteli sinyal iletimi
• Lehim Potaları: Kolay ve güvenilir kablo bağlantısı
• Kilitlenme Mekanizması: Bağlantının kazara çıkmasını önler
• Gürültü Reddi: Dengeli bağlantı ile elektromanyetik parazitleri azaltır

Montaj ve Kullanım

IC-261M 16mm Mayk Dişi Şase 3P Konnektör'ün montaj ve kullanım süreci hakkında bilgiler.

Montaj için yapmanız gerekenler:

• Panelde 16mm çapında temiz bir delik açın
• Konnektörü ön taraftan deliğe yerleştirin
• Arka taraftan somunu sıkarak sabitleyin
• Pim numaralarını kontrol ederek kablo bağlantılarını yapın (1: Toprak/Shield, 2: Sıcak/+, 3: Soğuk/-)
• Lehim potalarına kabloları düzgünce lehimleyin
• Dengeli ses kablosunun kalkanını (shield) pin 1'e bağlayın
• Bağlantıların sağlamlığını kontrol edin

Kullanım bilgileri:

• XLR erkek konnektörü takarken kilitlenme mekanizmasına dikkat edin
• Konnektörün tozdan ve nemden korunmasını sağlayın
• Dengeli (balanced) mikrofonlar için tüm üç pini de kullanın
• Kullanılmadığında toz koruyucu kapak takabilirsiniz
• Düzenli olarak kontak temizliği yapın
• Yüksek kaliteli dengeli (balanced) kablo kullanımı önerilir

Sorun Giderme ve İpuçları

IC-261M 16mm Mayk Dişi Şase 3P Konnektör kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Zayıf Ses İletimi: Lehim bağlantılarını kontrol edin, kontak noktalarını temizleyin
• Ses Kesintileri: Kablo bağlantılarını kontrol edin, kontak direncini ölçün
• Parazit/Gürültü: Pin 1 ground loop kontrolü yapın, kalkan bağlantısını doğrulayın
• Gevşek Montaj: Sabitleme somununu uygun şekilde sıkın

Verimli Kullanım İpuçları

• Ground loop sorunlarını önlemek için doğru topraklama yapın
• Üst düzey ses kalitesi için OFC bakır kablolar kullanın
• Güç kablolarından uzak yerleştirin veya dik açılarla geçirin
• Periyodik olarak kontak temizleyici sprey ile bakım yapın

Paket İçeriği

• IC-261M 16mm Mayk Dişi Şase 3P Konnektör
