IC-237B Sigorta Yuvası 5x20mm PCB

Q: Bu sigorta yuvasını PCB ye nasıl monte ederim?

IC-237B sigorta yuvasını PCB ye monte etmek oldukça basittir. Öncelikle PCB üzerinde 22mm aralıklı iki montaj deliği açmanız gerekir. Yuvanın bacaklarını PCB deki deliklere yerleştirin ve hafifçe bükün, böylece lehimleme sırasında yerinde kalır. Lehimleme işlemi sırasında, yuvanın plastik gövdesinin zarar görmemesi için kısa süreli ve kontrollü ısı uygulayın. Kaliteli bir lehim pastası veya akı kullanmak, iyi bir elektriksel bağlantı sağlar. Lehimleme sonrası, artık lehim kalıntılarını temizleyin ve bağlantıların sağlamlığını kontrol edin. Montaj tamamlandıktan sonra, sigortayı takmadan önce PCB deki diğer bağlantıları ve polariteyi tekrar kontrol etmeniz önerilir.

Q: Elektronik projelerimde hangi amper değerinde sigorta kullanmalıyım?

Doğru amper değerinde sigorta seçimi, projenizin güvenliği için kritiktir. Genel kural olarak, devrenizin normal çalışma akımının 1.5 ile 2 katı değerinde sigorta seçilmelidir. Örneğin, devreniz normalde 1A çekiyorsa, 1.5A veya 2A değerinde bir sigorta uygun olacaktır. Bu, normal çalışma sırasında sigorta atmasını önlerken, aşırı akım durumunda koruma sağlar. Motorlar gibi yüksek başlangıç akımı çeken yükler için, gecikmeli (time-lag) sigorta kullanmak daha uygundur. Hassas elektronik devrelerde ise hızlı tepki veren (fast-blow) sigortalar tercih edilmelidir. Devrenizi korumak istediğiniz spesifik komponentlere göre, bu değerleri ince ayarlayabilirsiniz.

Q: Bu sigorta yuvası yüksek güç uygulamaları için uygun mu?

IC-237B sigorta yuvası, 250V a kadar voltaj ve 10A e kadar akım değerleriyle orta seviye güç uygulamaları için uygundur. Standart elektronik projelerin çoğunda yeterli koruma sağlar. Ancak, 10A in üzerinde akım çeken yüksek güç uygulamaları için özel yüksek akım sigorta yuvaları tercih edilmelidir. Ayrıca, sürekli olarak 5A in üzerinde akım taşıyan devrelerde, sigorta yuvasının ısınma potansiyeli göz önünde bulundurulmalı ve yeterli havalandırma sağlanmalıdır. PCB tasarımınızda, yüksek akım taşıyan hatların daha kalın bakır izlerle tasarlanması ve sigorta yuvasının kontakları etrafında yeterli bakır alanı bırakılması, ısı dağılımını iyileştirecektir.

Q: IC-237B sigorta yuvasının çalışma sıcaklık aralığı nedir?

IC-237B sigorta yuvası, -25°C ile +85°C arasındaki çalışma sıcaklık aralığında güvenle kullanılabilir. Bu sıcaklık aralığı, çoğu iç mekan ve kontrollü ortam uygulamaları için yeterlidir. Gövde malzemesi olarak kullanılan UL94V-0 sınıfı termoplastik, yanmaya karşı dayanıklıdır ve yüksek sıcaklıklarda bile yapısal bütünlüğünü korur. Ancak, ekstrem sıcaklık koşullarında veya sürekli olarak yüksek sıcaklıklara maruz kalacak uygulamalarda kullanılacaksa, ek soğutma veya ısı yalıtımı önlemleri alınmalıdır. Sigorta yuvasının maksimum çalışma sıcaklığını aşmak, plastiğin deformasyonuna, kontak direncinin artmasına ve sonuç olarak performans kaybına neden olabilir.

Q: Bu sigorta yuvasını hangi durumlarda PCB ye monte etmeliyim?

PCB ye sigorta yuvası monte etmek şu durumlarda özellikle önemlidir: 1) Sık sigorta değişimi gerektiren test/prototip devrelerinde, 2) Bakım ve servis kolaylığının önemli olduğu ürünlerde, 3) Güç kaynağı girişlerinde devreyi korumak için, 4) Kritik ve pahalı komponentleri içeren devrelerde, 5) UL, CE gibi güvenlik sertifikası gerektiren ürünlerde, 6) Yüksek akım taşıyan devre bölümlerinde, 7) Farklı modüller veya devre bölümleri arasındaki bağlantılarda, 8) Kullanıcı müdahalesine açık cihazlarda. PCB üzerine doğrudan lehimlenen sigortalar yerine sigorta yuvası kullanmak, bakım ve arıza tespiti süreçlerini önemli ölçüde kolaylaştırır ve cihazınızın kullanım ömrünü uzatır.

Q: Sigorta yuvasının kontakları zamanla paslanır mı?

IC-237B sigorta yuvasının kontakları, kaplamalı pirinç malzemeden üretilmiştir ve normal koşullarda paslanmaya karşı dirençlidir. Ancak, yüksek nem, tuzlu ortamlar veya korozif gazların bulunduğu ortamlarda zamanla oksitlenme görülebilir. Bu, kontak direncinin artmasına ve sonuç olarak ısınma sorunlarına yol açabilir. Böyle durumlarda, kontakları periyodik olarak elektronik kontak temizleyici spreyler ile temizlemek faydalı olacaktır. Özellikle endüstriyel ortamlarda veya dış mekan uygulamalarında kullanılacaksa, ek koruma için sigorta ve yuva üzerine elektronik kaplama spreyi (conformal coating) uygulanabilir. Normal iç mekan kullanımında, standart oda koşullarında, kontakların uzun yıllar boyunca yüksek performans göstermesi beklenir.

Q: Sigorta yuvasındaki bir sigortanın attığını nasıl anlarım?

Cam sigortalar kullanıyorsanız, atmış bir sigortayı genellikle görsel olarak tespit edebilirsiniz. Sağlam bir sigortada, cam gövde içindeki metal tel kesintisiz görünür. Atmış bir sigortada ise bu tel kopmuş veya eriyerek kesilmiş olacaktır, bazen cam içinde koyu renkli yanık izleri de görülebilir. Eğer görsel inceleme mümkün değilse veya seramik sigorta kullanıyorsanız, bir multimetre ile sigorta uçları arasında direnç ölçümü yapabilirsiniz. Sağlam bir sigorta, neredeyse sıfıra yakın direnç (kısa devre) gösterirken, atmış bir sigorta sonsuz direnç (açık devre) gösterecektir. Ayrıca, sigortalı devrenizin çalışmıyor olması da bir ipucu olabilir. Profesyonel uygulamalarda, sigorta durumunu izleyen ve atan sigortaları bildiren özel devreler veya LED göstergeler de kullanılabilir.

VoltajPuan : 21

Fiyat	:	0,07 USD + KDV
İndirimli Fiyat (%21,4)	:	0,06 USD + KDV Kazancınız 0,02 USD
KDV Dahil	:	2,54 TL

Ürüne Oy Verin

IC-237B Sigorta Yuvası 5x20mm (PCB)

IC-237B Sigorta Yuvası 5x20mm PCB, 5x20 mm boyutunda bıçak tipindeki sigortaları destekleyen bir sigorta yuvasıdır. Bu yuva, PCB (Baskılı Devre Kartı) üzerine monte edilmek üzere tasarlanmıştır ve sigortanın güvenli bir şekilde yerleştirilmesini sağlar. Sigorta yuvası, devre koruma ve güvenliğini artırmak için kullanılır.

Elektronik devrelerinizde güvenilir sigorta koruması arıyorsanız, IC-237B 5x20mm PCB Sigorta Yuvası mükemmel bir çözümdür. PCB montajı için özel olarak tasarlanmış bu kompakt ve dayanıklı sigorta yuvası, standart 5x20mm cam veya seramik sigortalarla uyumlu olup, devre kartı projelerinizde kolay kurulum ve güvenilir koruma sağlar.

Yüksek kaliteli malzemelerden üretilen yuva, 250V AC/DC'ye kadar voltaj ve 10A'e kadar akım değerlerinde güvenle kullanılabilir. İster profesyonel elektronik tasarımlar, ister hobi projeleri için olsun, devrenizi aşırı akıma karşı korumak ve sigorta değişimini kolaylaştırmak için ideal bir komponenttir.

PCB Sigorta Yuvasının Avantajları

IC-237B PCB Sigorta Yuvası, elektronik devrelerinize entegre edilebilen pratik ve güvenilir bir koruma bileşenidir. PCB (Printed Circuit Board - Baskı Devre Kartı) montajı için optimize edilmiş tasarımıyla, devrelerde alan tasarrufu sağlarken güvenliği maksimize eder.

Standart 5x20mm sigortalarla uyumlu bu yuva, devrenizin kritik bölümlerini aşırı akım, kısa devre ve olası hasarlara karşı korumak için ideal bir çözümdür. Yuvanın pirinç kontakları, mükemmel elektriksel iletkenlik ve korozyon direnci sağlarken, ısıya dayanıklı termoplastik gövdesi, zorlu çalışma koşullarında bile yapısal bütünlüğünü korur.

PCB montaj ayakları, standart 2.54mm delik aralığına uygun olarak tasarlanmıştır, bu da çoğu devre kartı tasarımıyla uyumlu olmasını sağlar. Kolay sigorta değişimi için yatay erişim tasarımı, bakım sürecini basitleştirir ve sistem kesinti süresini minimize eder. Kompakt boyutları, kısıtlı alanlarda bile etkili koruma çözümü sunarken, uluslararası güvenlik standartlarına uygunluğu, tasarımlarınıza ekstra güvenilirlik katar.

Teknik Özellikler

Model: IC-237B
Sigorta Tipi: Standart 5x20mm cam veya seramik sigortalar
Montaj Tipi: PCB montaj (THT - Through Hole Technology)
Maksimum Voltaj: 250V AC/DC
Maksimum Akım: 10A
Kontak Malzemesi: Kaplamalı pirinç
Gövde Malzemesi: Isıya dayanıklı termoplastik (UL94V-0 yanmazlık sınıfı)
Çalışma Sıcaklığı: -25°C ile +85°C arası

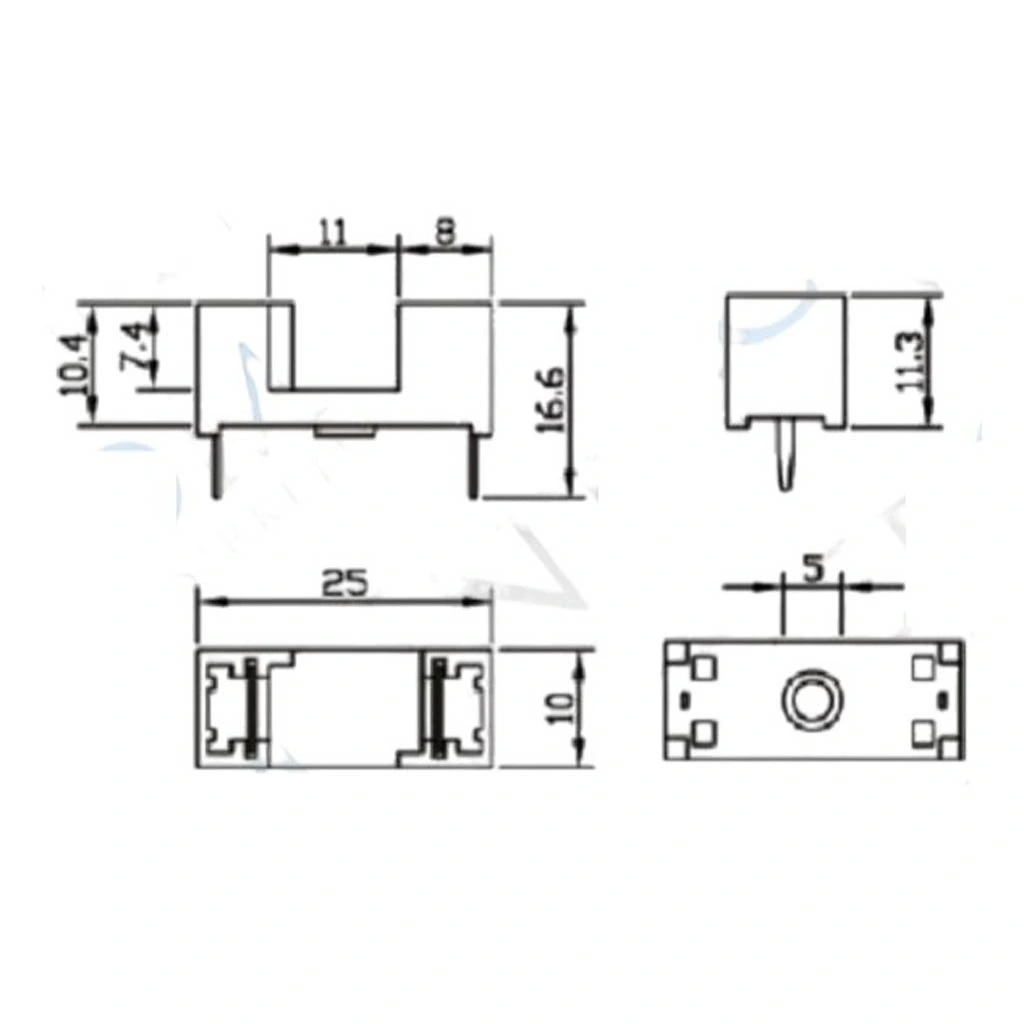

Pin Aralığı: 22.00mm (sigorta uçları arası)
Montaj Delikleri Aralığı: 5.08mm standart
Boyutlar: Yaklaşık 25.5mm x 10mm x 10mm (UxGxY)
Pin Uzunluğu: 3.5mm (PCB üzerinden)
Pin Kalınlığı: 0.8mm
Lehimlenebilirlik: Mükemmel
Uyumluluk: RoHS onaylı

Kullanım Avantajları

Kolay Entegrasyon: Standart 2.54mm aralıklı PCB delik sistemine uyumlu tasarım.
Güvenilir Koruma: 10A'e kadar sigortalarla devrelerinizi aşırı akıma karşı etkin koruma.
Dayanıklı Yapı: Isıya dayanıklı malzeme ve kaliteli kontaklar ile uzun ömürlü kullanım.
Pratik Sigorta Değişimi: Yatay erişim tasarımı ile hızlı ve kolay sigorta değiştirme imkanı.
Kompakt Boyutlar: Sınırlı PCB alanlarında bile kullanılabilir ölçüler.
Görsel Kontrol: Transparan cam sigortalarla kolay durum kontrolü.
Geniş Uyumluluk: Standart 5x20mm boyutundaki tüm sigortalarla kullanılabilme.
Yüksek Voltaj Kapasitesi: 250V'a kadar uygulamalarda kullanılabilme özelliği.

Fiyat-Performans Değerlendirmesi

IC-237B PCB Sigorta Yuvası, sunduğu kalite, dayanıklılık ve güvenilirlik açısından sektördeki benzer ürünlerle karşılaştırıldığında mükemmel bir fiyat-performans dengesi sunar. Uygun fiyatıyla hem profesyonel üretim hatları hem de hobi amaçlı elektronik projeleri için ekonomik bir seçenek oluşturur.

Bilgi: Elektronik devrelerde sigorta kullanımı, komponentlerin aşırı akım nedeniyle hasar görmesini engeller ve potansiyel yangın tehlikelerini önler. PCB üzerine doğrudan monte edilebilen sigorta yuvaları, test ve bakım aşamalarında sigorta değişimini kolaylaştırarak, devre onarım süresini ve maliyetini önemli ölçüde azaltır. Profesyonel uygulamalarda, doğru amper değerinde ve hızda sigorta seçimi kritik öneme sahiptir.
Genellikle elektronik devrelerde, devre bileşenlerinin akım değerinin %150-200'ü arasında sigorta değeri seçilir. Bu, normal çalışma sırasında sigortanın atmamasını, ancak aşırı akım durumunda devreyi hızla korumasını sağlar.

Ideal Kullanım Alanları

Güç Kaynağı Devreleri: SMPS, lineer güç kaynakları ve voltaj regülatörleri.
Test Ekipmanları: Multimetreler, sinyal jeneratörleri ve elektronik test cihazları.
Endüstriyel Kontrol Sistemleri: PLC'ler, motor sürücüleri ve kontrol panelleri.
Ses Ekipmanları: Amplifikatörler, karıştırıcılar ve profesyonel ses cihazları.
DIY Elektronik Projeleri: Arduino ve Raspberry Pi tabanlı projeler, hobi elektronik devreleri.
Laboratuvar Ekipmanları: Analitik cihazlar, ölçüm sistemleri.
Telekomünikasyon Cihazları: Modemler, yönlendiriciler ve ağ cihazları.
Medikal Elektronik Cihazlar: Tanı ekipmanları ve izleme sistemleri.

Paket İçeriği

5 x IC-237B 5x20mm PCB Sigorta Yuvası
Not: Sigortalar dahil değildir, uygulamanıza göre ayrıca satın alınmalıdır

Montaj ve Kullanım İpuçları

IC-237B PCB Sigorta Yuvasını devre kartınıza monte ederken ve kullanırken optimum performans için bazı önemli noktalara dikkat etmek gerekir. Öncelikle, PCB üzerinde yeterli alan bırakarak montaj yapın; böylece sigorta değişimi sırasında erişim kolaylığı sağlanır. Lehimleme işlemi sırasında yuvanın plastik gövdesinin aşırı ısınmasını önlemek için dikkatli olun ve mümkünse ısı sinkı kullanın.

İpucu: Sigorta yuvasını PCB'ye monte ederken, sigortanın giriş (kaynak) tarafının güç kaynağına, çıkış tarafının ise korunacak devreye bağlanmasına dikkat edin. Bu yerleşim, olası bir aşırı akım durumunda devrenin güvenli bir şekilde izole edilmesini sağlar. Yüksek güç uygulamalarında, sigorta yuvasının etrafında yeterli havalandırma sağlayın ve yakınında ısıya duyarlı komponentler bulundurmayın.
Ayrıca, PCB tasarımınızda sigorta yuvasının altında veya yakınında sinyal hatları geçirmemeye özen gösterin; bu, elektromanyetik girişimi azaltır ve sinyal bütünlüğünü korur.

PCB Sigorta Yuvası Kullanım Projeleri

IC-237B PCB Sigorta Yuvasını kullanarak geliştirebileceğiniz birkaç elektronik proje fikri:

Ayarlanabilir DC Güç Kaynağı: IC-237B sigorta yuvasını LM317 veya benzer voltaj regülatörleriyle birlikte kullanarak, kısa devre korumalı ayarlanabilir bir DC güç kaynağı tasarlayabilirsiniz. Sigorta, regülatörü ve diğer komponentleri aşırı akıma karşı koruyacaktır.
Akü Şarj Monitörü: Akü şarj devrelerinde IC-237B sigorta yuvasını kullanarak, şarj sisteminin güvenliğini artırabilirsiniz. Aşırı akım durumunda sigorta devreyi koruyarak, potansiyel akü hasarlarını ve güvenlik risklerini önler.
Arduino Tabanlı Akıllı Ev Kontrol Sistemi: Röle modülleri ve Arduino ile oluşturulan akıllı ev sistemlerinde, her bir röle devresine sigorta yerleştirerek elektriksel güvenliği artırabilirsiniz. Böylece kısa devre durumunda, yalnızca ilgili devre kapanır, tüm sistem etkilenmez.
Laboratuvar Test Ekipmanı: IC-237B sigorta yuvasını kullanarak kendi test cihazlarınızı (örneğin bir komponent test cihazı) geliştirebilirsiniz. Sigorta, test sırasında oluşabilecek beklenmedik kısa devrelerden cihazınızı korur.
LED Aydınlatma Kontrol Sistemi: Yüksek güçlü LED kontrol devrelerinde sigorta yuvası kullanarak, pahalı LED sürücü entegrelerini olası aşırı akım durumlarından koruyabilirsiniz.

Elektronik Devrelerde Sigorta Seçiminin Önemi

Elektronik projelerde uygun sigorta ve sigorta yuvası seçimi, hem devrenizin güvenliği hem de güvenilirliği açısından kritik öneme sahiptir. Doğru sigorta koruması, komponentlerinizin ömrünü uzatır, yangın riskini azaltır ve elektronik cihazlarınızın daha güvenli çalışmasını sağlar.

PCB montajlı sigorta yuvaları, bakım ve onarım kolaylığı sağlar. Özellikle geliştirme aşamasındaki prototip devrelerde, sigorta arızası durumunda hızlı müdahale imkanı sunarak, test süreçlerini hızlandırır. Ayrıca, üretim aşamasındaki ürünlerde de servis kolaylığı sağlayarak, bakım maliyetlerini düşürür.

IC-237B gibi kaliteli bir sigorta yuvası kullanmak, elektriksel bağlantı problemlerini minimuma indirirken, sigorta performansının maksimum seviyede tutulmasını sağlar. Düşük kaliteli sigorta yuvaları zamanla kontak dirençlerinin artmasına, bağlantı noktalarında ısınmaya ve hatta sigorta korumasının etkinliğinin azalmasına neden olabilir.

Neden Voltaj.Net'ten Almalısınız?

Voltaj.Net, Türkiye'nin lider elektronik komponent tedarikçisi olarak, yalnızca yüksek kaliteli ve orijinal ürünler sunar. IC-237B PCB Sigorta Yuvaları da bu kalite anlayışımızın bir parçasıdır.

Orijinal Ürün Garantisi: Tüm ürünlerimiz %100 orijinal ve kalite garantilidir.
Hızlı Teslimat: Siparişleriniz aynı gün içinde işleme alınır ve hızla kargoya verilir.
Teknik Destek: Ürün seçimi ve kullanımı konusunda uzman ekibimizden destek alabilirsiniz.
Yüksek Stok: Geniş ürün yelpazemiz ve yüksek stok seviyemiz ile projeleriniz için gerekli tüm komponentleri tek bir yerden temin edebilirsiniz.
Toplu Alım İmkanı: Büyük miktarlı projeler için özel fiyatlandırma seçeneklerimiz bulunmaktadır.
Güvenli Alışveriş: SSL sertifikalı güvenli ödeme sistemimiz ile endişesiz alışveriş yapabilirsiniz.
İade Garantisi: 14 gün içinde koşulsuz iade imkanı.

Ürün Hakkında Sıkça Sorulan Sorular

IC-237B sigorta yuvasına hangi tip sigortalar takılabilir?

IC-237B sigorta yuvası, standart 5x20mm boyutundaki cam veya seramik sigortalarla uyumludur. Hızlı (F), normal (M) veya gecikmeli (T) karakteristiklere sahip 5x20mm sigortalar bu yuvaya takılabilir. Maksimum 10A değerine kadar olan sigortaları güvenle kullanabilirsiniz. Uygulamanız için doğru sigorta seçiminde, hem amper değeri hem de sigorta yanıt hızı önemlidir.

Bu sigorta yuvasını PCB'ye nasıl monte ederim?

PCB üzerinde 22mm aralıklı iki montaj deliği açın. Yuvanın bacaklarını deliklere yerleştirip hafifçe bükün. Lehimleme sırasında yuvanın plastik gövdesinin zarar görmemesi için kontrollü ısı uygulayın. Kaliteli lehim pastası kullanmak iyi bir elektriksel bağlantı sağlar. Lehimleme sonrası artıkları temizleyin ve bağlantıların sağlamlığını kontrol edin. Sigortayı takmadan önce PCB'deki diğer bağlantıları ve polariteyi tekrar kontrol edin.

Elektronik projelerimde hangi amper değerinde sigorta kullanmalıyım?

Devrenizin normal çalışma akımının 1.5 ile 2 katı değerinde sigorta seçilmelidir. Örneğin, devreniz normalde 1A çekiyorsa, 1.5A veya 2A değerinde sigorta uygundur. Bu, normal çalışmada sigorta atmasını önlerken, aşırı akımda koruma sağlar. Motorlar gibi yüksek başlangıç akımı çeken yükler için gecikmeli (time-lag) sigorta, hassas elektronik devrelerde ise hızlı tepkili (fast-blow) sigortalar tercih edilmelidir. Korunacak komponentlere göre bu değerleri ayarlayabilirsiniz.

Bu sigorta yuvası yüksek güç uygulamaları için uygun mu?

IC-237B sigorta yuvası, 250V'a kadar voltaj ve 10A'e kadar akım değerleriyle orta seviye güç uygulamaları için uygundur. 10A üzerinde akım çeken yüksek güç uygulamaları için özel yüksek akım sigorta yuvaları tercih edilmelidir. 5A üzerinde sürekli akım taşıyan devrelerde, yuvanın ısınma potansiyeli göz önünde bulundurulmalı ve yeterli havalandırma sağlanmalıdır. PCB tasarımında, yüksek akım hatları için kalın bakır izler kullanılmalı ve sigorta kontakları etrafında yeterli bakır alanı bırakılmalıdır.

IC-237B sigorta yuvasının çalışma sıcaklık aralığı nedir?

IC-237B sigorta yuvası, -25°C ile +85°C arasındaki sıcaklıklarda güvenle kullanılabilir. Bu aralık, çoğu iç mekan ve kontrollü ortam uygulamaları için yeterlidir. Gövde malzemesi olarak kullanılan UL94V-0 sınıfı termoplastik, yanmaya karşı dayanıklıdır ve yüksek sıcaklıklarda bile yapısal bütünlüğünü korur. Ekstrem sıcaklık koşullarında veya sürekli yüksek sıcaklıklara maruz kalacak uygulamalarda ek soğutma veya ısı yalıtımı önlemleri alınmalıdır.

Bu sigorta yuvasını hangi durumlarda PCB'ye monte etmeliyim?

PCB'ye sigorta yuvası şu durumlarda özellikle faydalıdır: Sık sigorta değişimi gerektiren test/prototip devrelerinde, bakım kolaylığı önemli olan ürünlerde, güç girişlerinde devreyi korumak için, kritik ve pahalı komponentleri içeren devrelerde, güvenlik sertifikası gerektiren ürünlerde, yüksek akım taşıyan devre bölümlerinde, farklı modüller arasındaki bağlantılarda ve kullanıcı müdahalesine açık cihazlarda. Sigorta yuvası kullanmak, bakım ve arıza tespitini kolaylaştırır.

Sigorta yuvasının kontakları zamanla paslanır mı?

IC-237B'nin kaplamalı pirinç kontakları normal koşullarda paslanmaya dirençlidir. Ancak yüksek nem, tuzlu ortamlar veya korozif gazların bulunduğu ortamlarda zamanla oksitlenme görülebilir. Bu, kontak direncinin artmasına ve ısınma sorunlarına yol açabilir. Böyle durumlarda, kontakları elektronik kontak temizleyici spreylerle temizlemek faydalıdır. Endüstriyel veya dış mekan uygulamalarında ek koruma için elektronik kaplama spreyi uygulanabilir. Normal iç mekan kullanımında kontaklar uzun yıllar yüksek performans gösterir.

Sigorta yuvasındaki bir sigortanın attığını nasıl anlarım?

Cam sigortalarda, sağlam bir sigortanın içindeki metal tel kesintisiz görünür, atmış bir sigortada ise tel kopmuş veya eriyerek kesilmiştir, bazen cam içinde koyu yanık izleri görülebilir. Görsel inceleme mümkün değilse veya seramik sigorta kullanıyorsanız, multimetre ile direnç ölçümü yapabilirsiniz. Sağlam sigorta neredeyse sıfır direnç gösterirken, atmış sigorta sonsuz direnç gösterir. Sigortalı devrenin çalışmaması da bir ipucu olabilir. Profesyonel uygulamalarda sigorta durumunu izleyen özel devreler veya LED göstergeler kullanılabilir.
