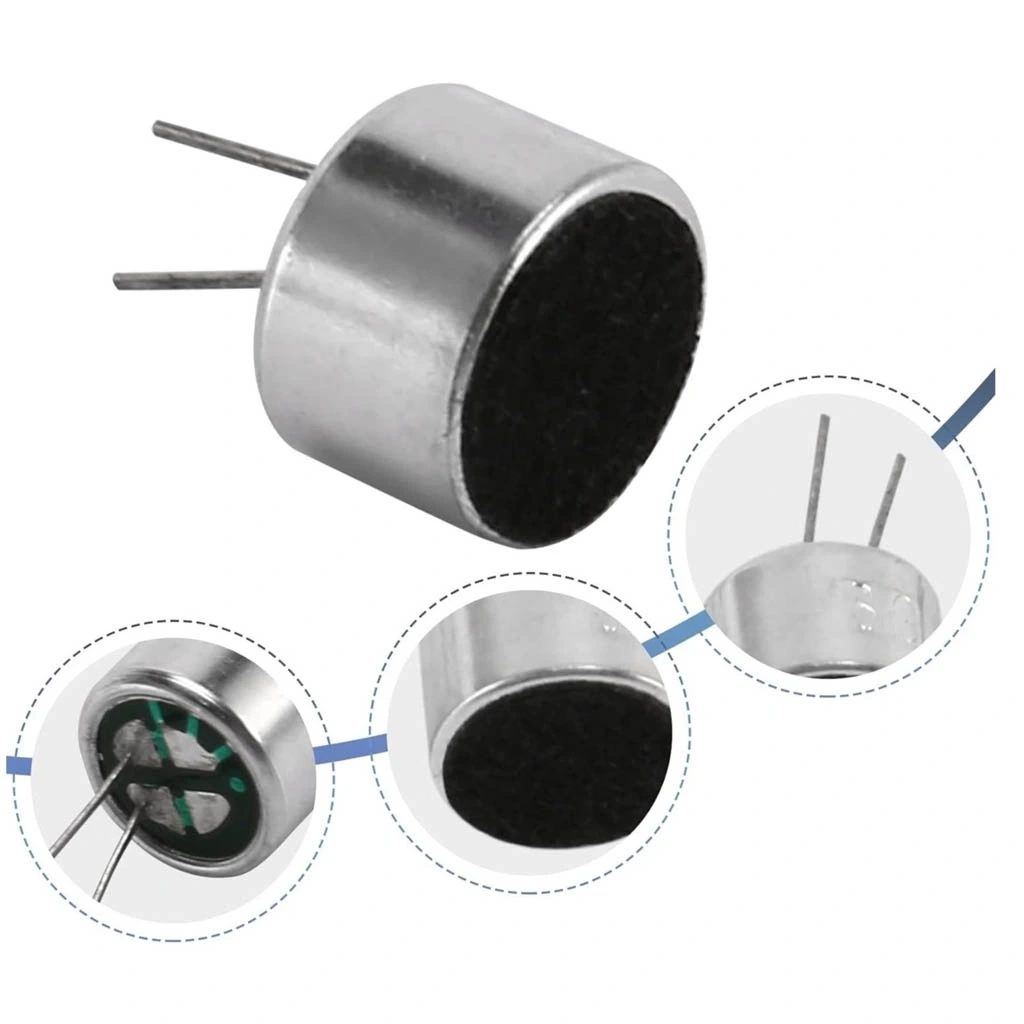

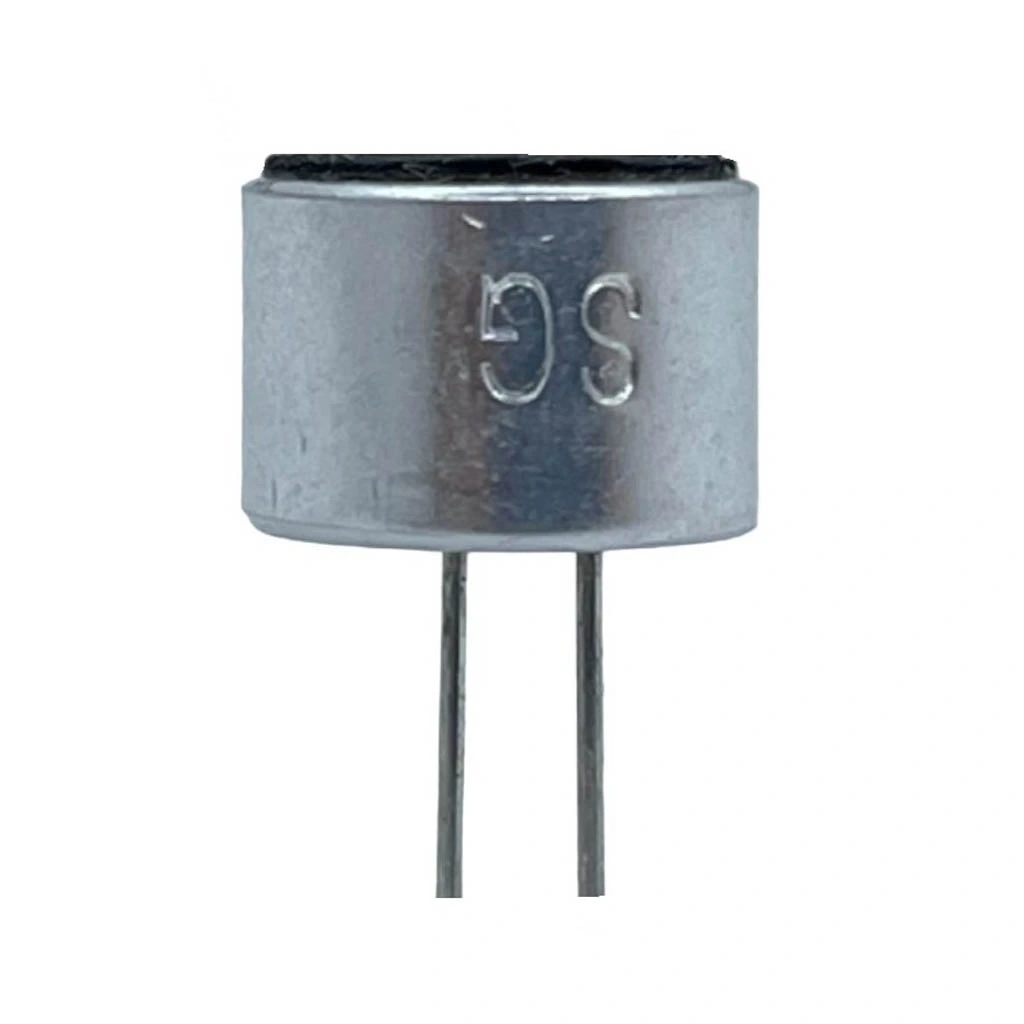

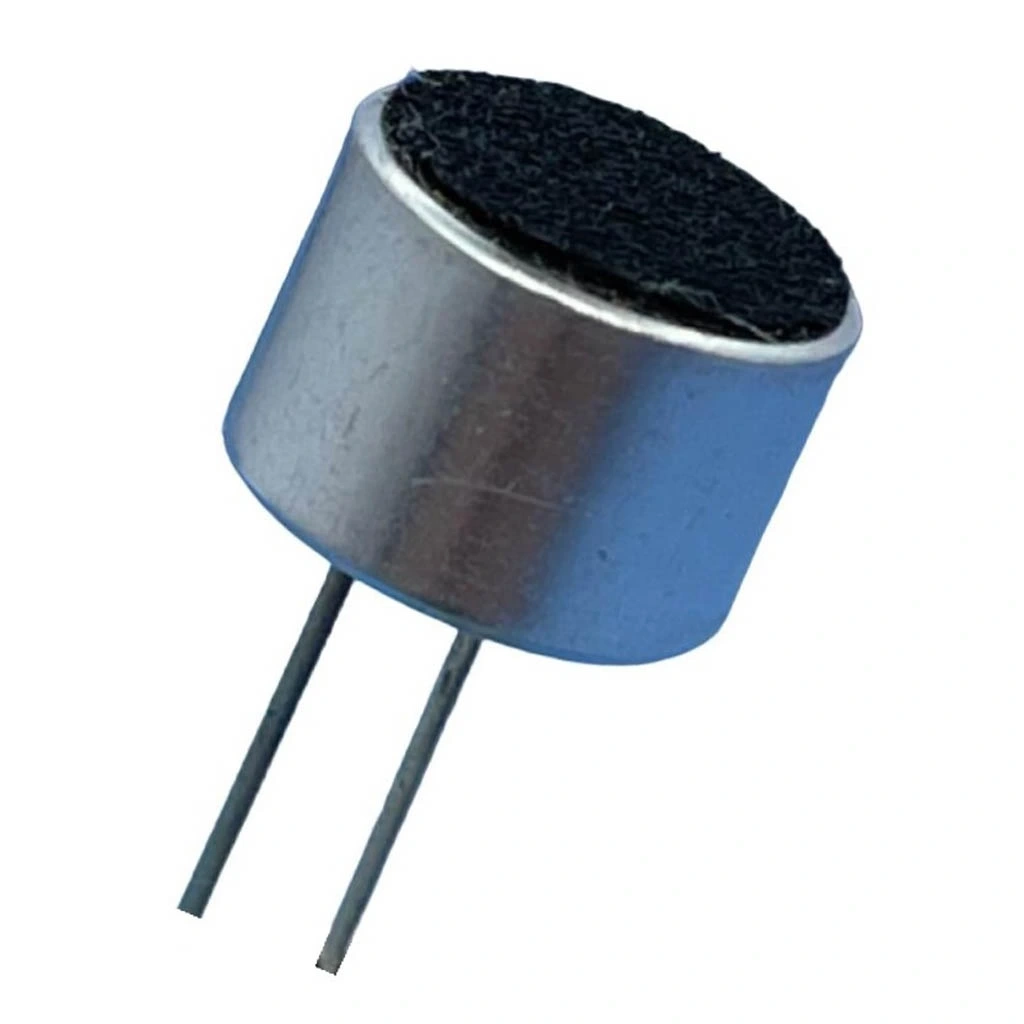

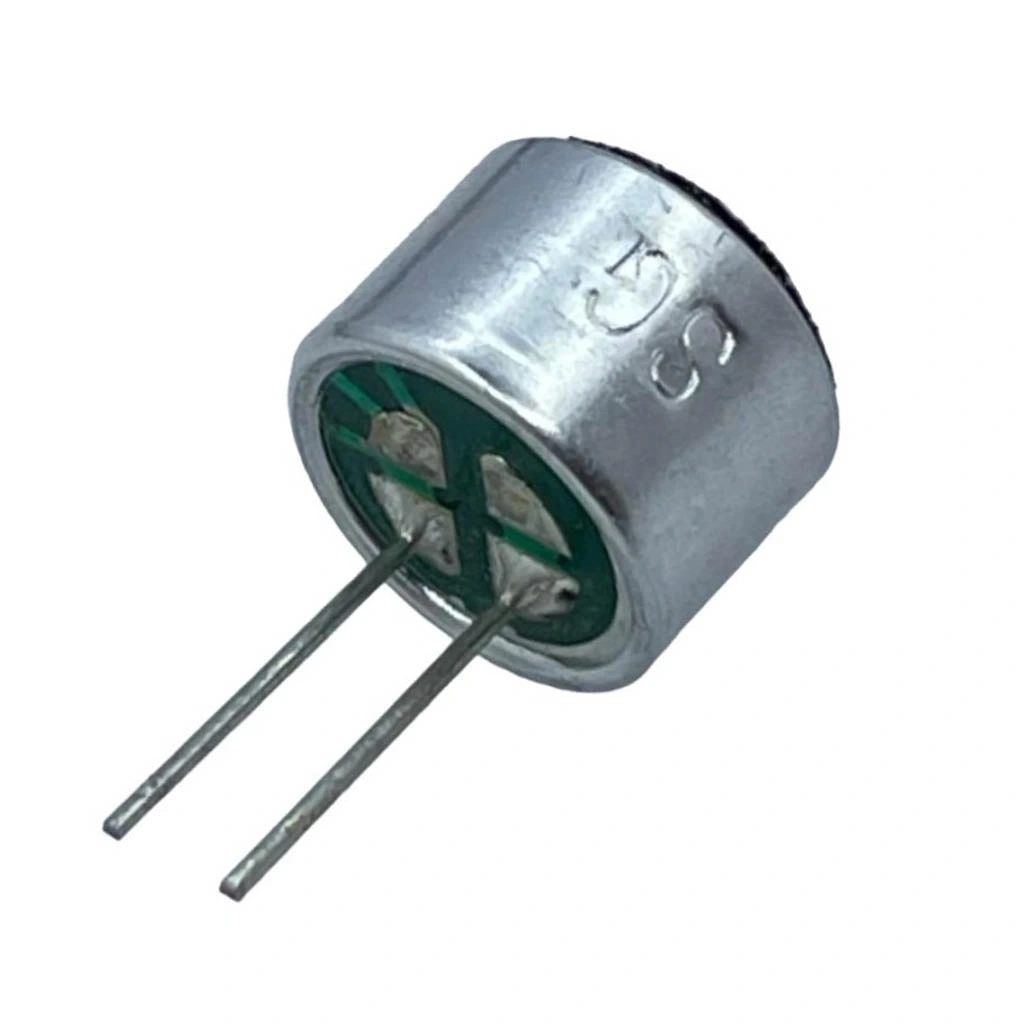

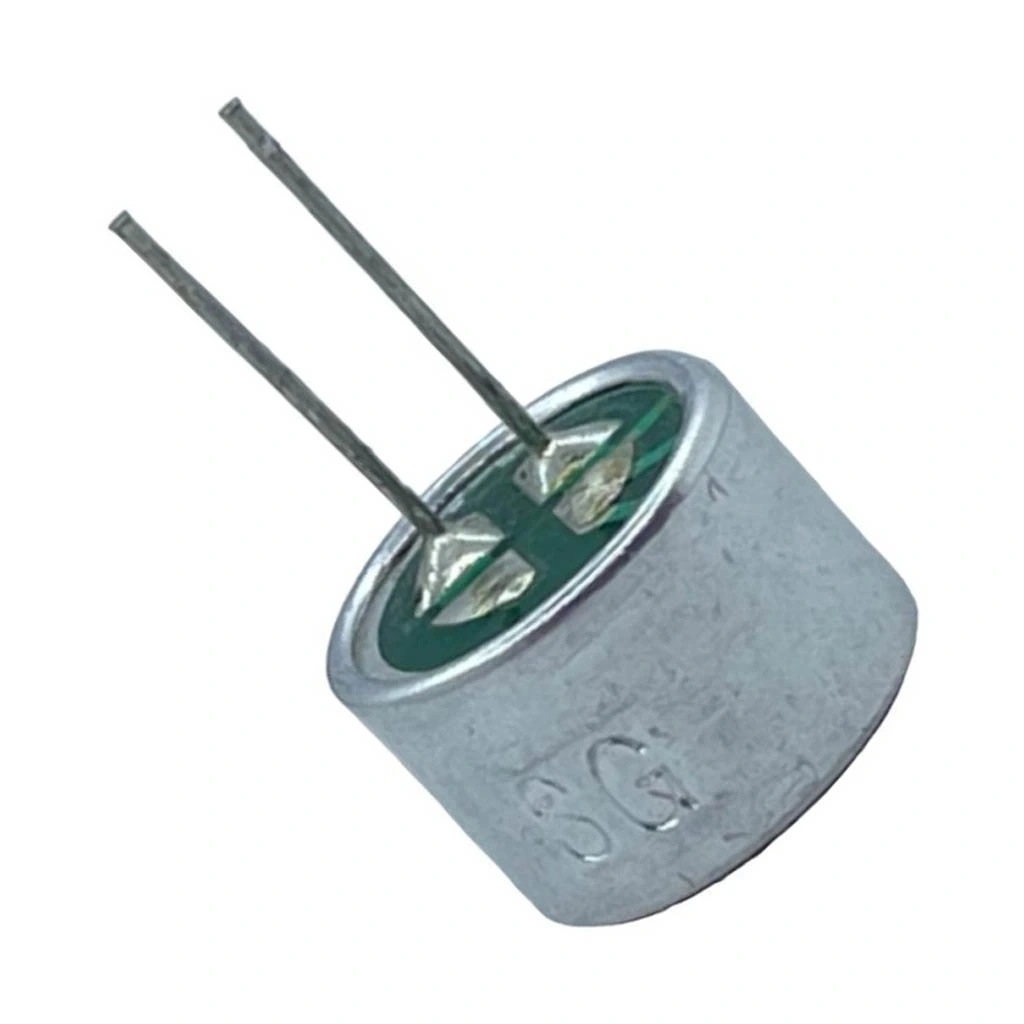

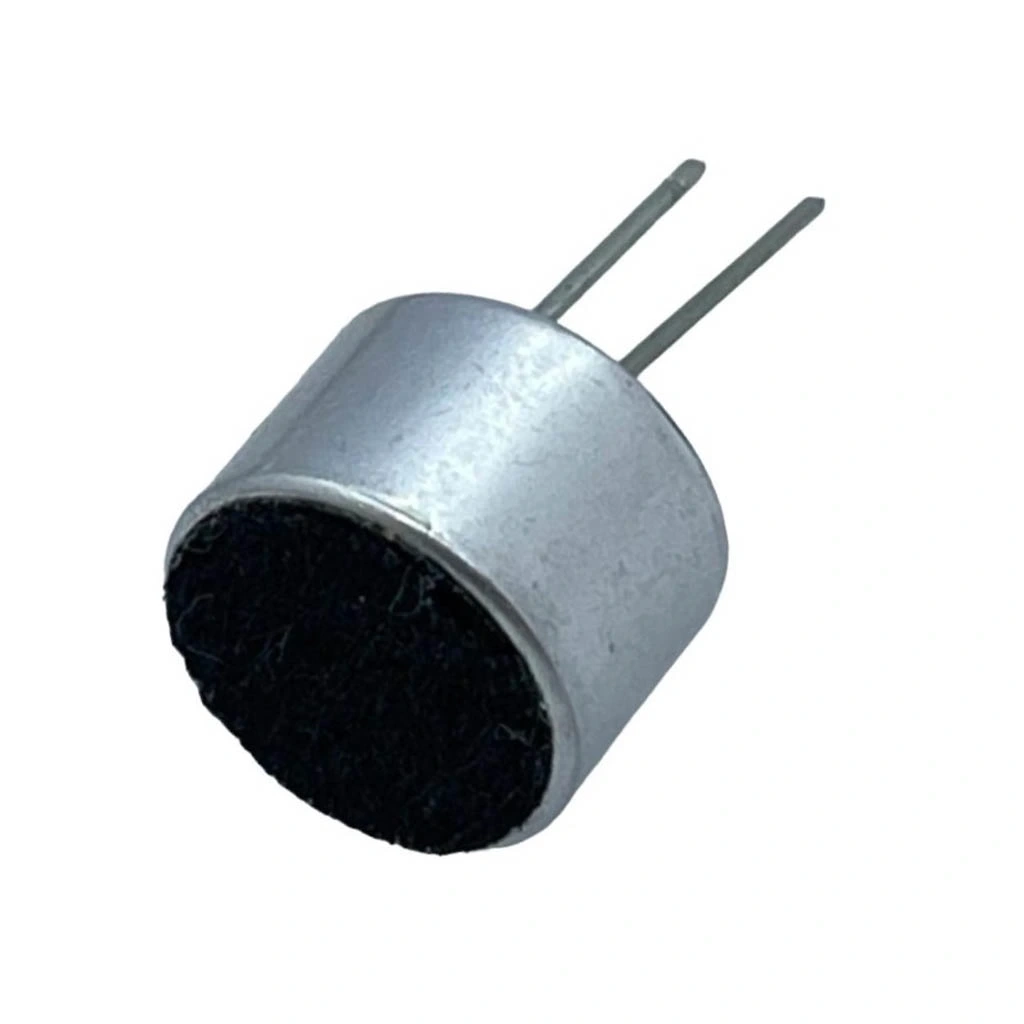

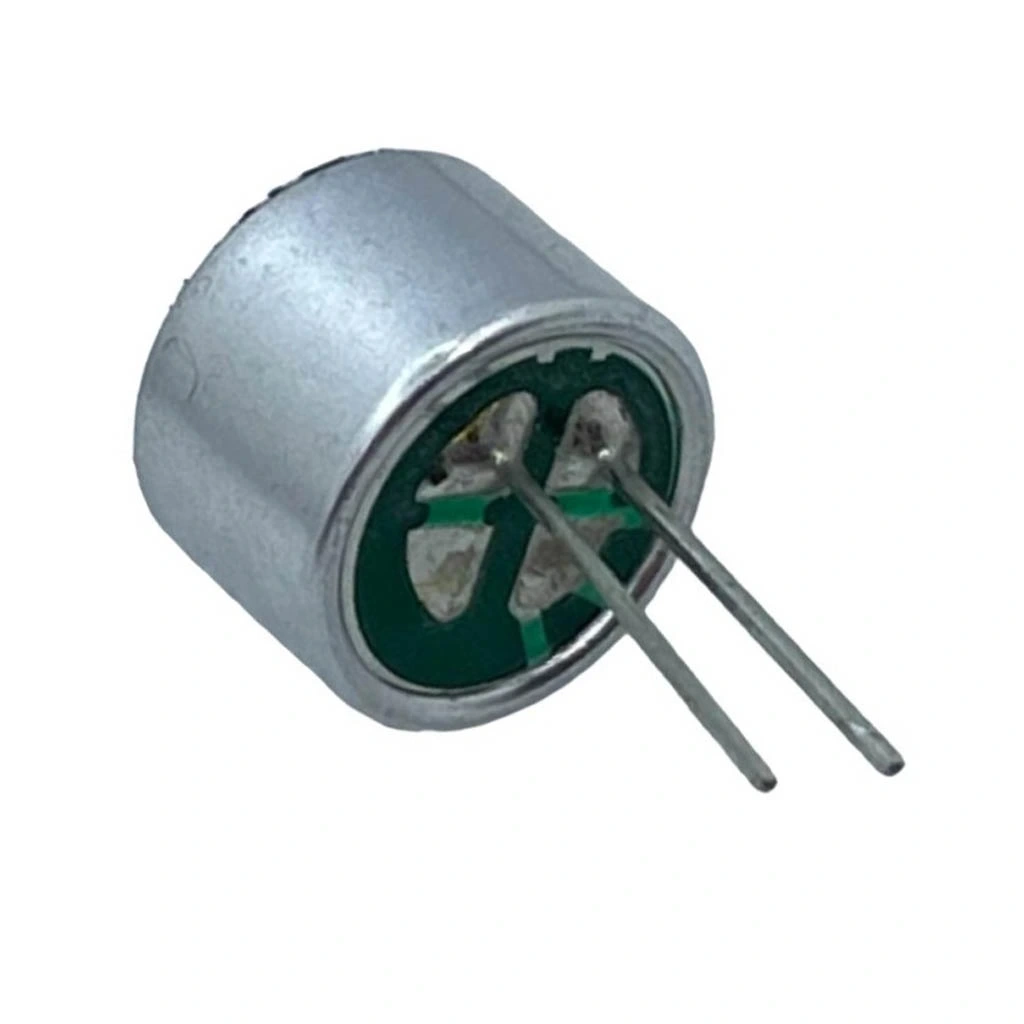

IC-229A Mikrofon Kapsülü 10x7mm Tel Bacak

IC 229A Mikrofon Kapsülü (10x7mm Tel Bacak)

IC 229A Mikrofon Kapsülü, ses projeleri için tasarlanmış kompakt ve yüksek hassasiyetli bir kondenser mikrofon elemanıdır. 10x7mm boyutlarında ve tel bacak yapısı sayesinde çeşitli projelere kolayca entegre edilebilir.

Bu küçük boyutlu mikrofon kapsülü, Arduino ve diğer mikrodenetleyici projelerinde ses algılama, ses seviyesi ölçümü, ses aktivasyonlu sistemler ve interaktif uygulamalar için idealdir.

Omnidirectional (her yönlü) ses algılama özelliğine sahip olan bu kapsül, Modüller ve devrelerle uyumlu çalışarak DIY ses projeleri, robotik ve IoT uygulamaları için mükemmel bir ses giriş bileşenidir.

Teknik Özellikler

IC 229A Mikrofon Kapsülünün detaylı teknik özellikleri aşağıda listelenmiştir.

• Model: IC 229A.
• Mikrofon Tipi: Elektret Kondenser

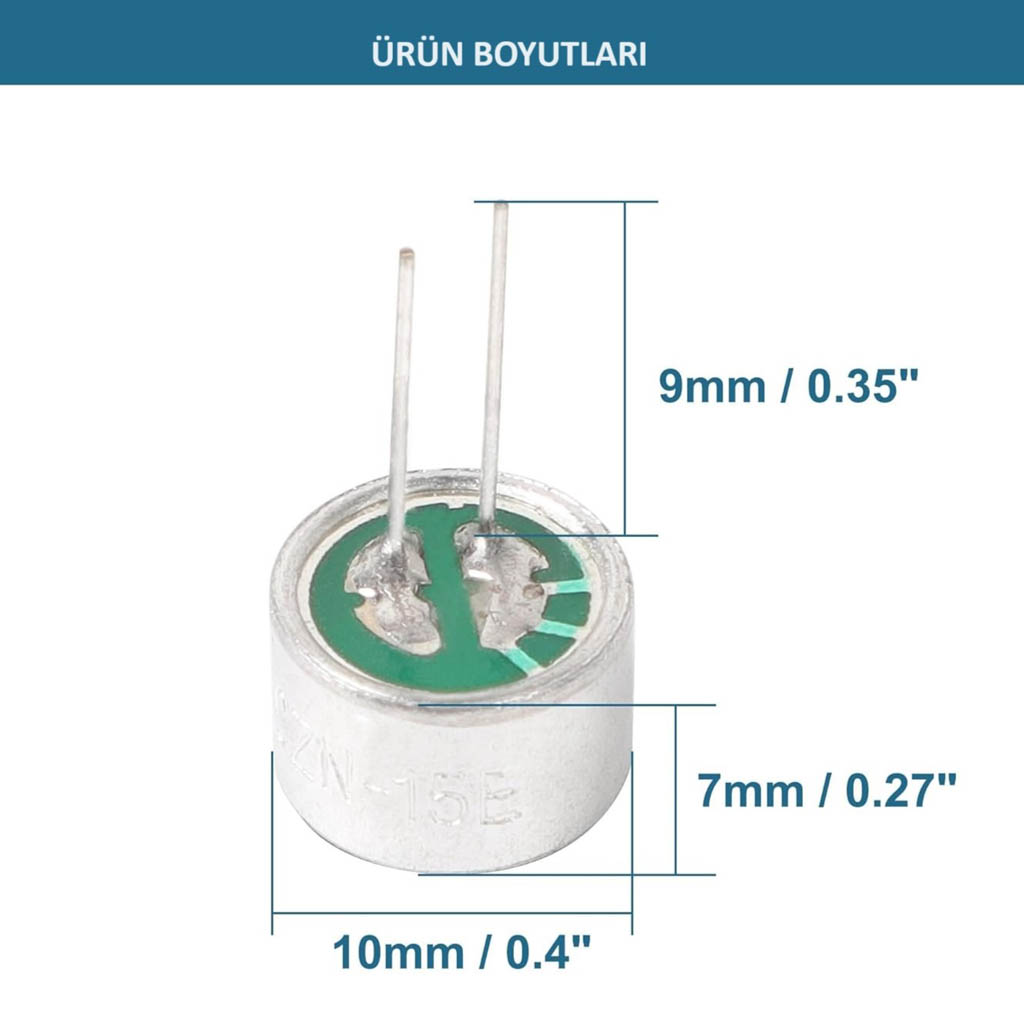

• Boyutlar: 10mm çap, 7mm yükseklik,
• Bağlantı: Tel bacak (2 pin)
• Polarite: Negatif (-)
• Hassasiyet: -44 ±2dB (0dB=1V/Pa, 1kHz)
• Frekans Yanıtı: 20Hz - 16kHz
• Empedans: 2.2kΩ
• Çalışma Voltajı: 1.5V - 10V DC
• Akım Tüketimi: <0.5mA
• Sinyal/Gürültü Oranı: >60dB
• Yönsellik: Omnidirectional (her yönlü)
• Maksimum Çalışma Sıcaklığı: -40°C ~ +70°C
• Çıkış Bağlantısı:
  • Kırmızı/Bakır: Pozitif (+)
  • Siyah/Beyaz: Negatif (-)
• Önerilen Devre Yapısı: FET ön amplifikatör gerektirir
• Gövde Malzemesi: Metal (nikelajlı)

Bağlantı ve Kullanım

IC 229A Mikrofon Kapsülünün Arduino ve diğer elektronik sistemlerle bağlantısı ve kullanım talimatları.

Temel bağlantı şeması:

• Adım 1: Mikrofon kapsülünün pozitif (+) bacağını 1k-10k arasında bir direnç üzerinden güç kaynağına bağlayın
• Adım 2: Pozitif bacağı aynı zamanda mikroişlemcinin analog giriş pinine bağlayın
• Adım 3: Mikrofon kapsülünün negatif (-) bacağını toprağa (GND) bağlayın
• Adım 4: Mikrofon çıkışı ve analog pin arasına bir 100nF (0.1µF) kondansatör ekleyin

Arduino ile örnek bağlantısı:

• Mikrofon (+) → 4.7kΩ direnç → Arduino 5V
• Mikrofon (+) → 100nF kondansatör → Arduino A0 pini
• Mikrofon (-) → Arduino GND

Mikrofon kapsülü doğrudan analog pin bağlantısı için oldukça düşük voltaj çıkışı verir. Daha yüksek hassasiyet için LM358, LM386 gibi op-amplar veya hazır mikrofon amplifikatör modülü kullanmanız önerilir.

Ses algılama projeleri için önemli notlar:

• Temiz sinyal için mikrofonu uygun bir muhafaza içine yerleştirin
• Elektronik gürültüyü azaltmak için güç kaynağına 10µF bypass kondansatörü ekleyin
• Yüksek frekanslı gürültüyü filtrelemek için alçak geçiren filtre kullanın
• Hassasiyeti artırmak için uygun bir amplifikatör devresi kullanın

Uygulama Alanları

IC 229A Mikrofon Kapsülünün kullanılabileceği çeşitli projeler ve uygulama alanları.

Ses Aktivasyonlu Sistemler

• Alkış ile kontrol edilen aydınlatma
• Ses seviyesi göstergeleri
• Gürültü monitörleri
• Ses sensörlü güvenlik sistemleri
• Bebek ağlama detektörleri

Robotik Projeler

• Ses komutlarına tepki veren robotlar
• Ses yönü algılama sistemleri
• İnteraktif oyuncaklar
• Ses kontrollü araçlar
• Robotik kulaklık ve dinleme sistemleri

IoT ve Akıllı Ev Projeleri

• Ses aktivasyonlu IoT cihazları
• Akıllı ev ses sensörleri
• Ortam sesi izleme sistemleri
• Müzik reaktif aydınlatma sistemleri
• Enerji verimliliği için akustik sensörler

Proje Örnekleri

IC 229A Mikrofon Kapsülü kullanılarak yapılabilecek detaylı proje örnekleri.

Müzik Reaktif LED Şerit Kontrolörü

Arduino Nano, IC 229A mikrofon kapsülü, amplifikatör devresi ve MOSFET'ler kullanarak müziğe tepki veren bir LED aydınlatma sistemi oluşturabilirsiniz. Mikrofon, ortamdaki müziği algılar, Arduino ses sinyalini işler ve farklı frekans bantlarına göre LED'leri kontrol eder. Bas, orta ve tiz frekanslar için ayrı LED grupları tanımlayarak spektrum analizörü benzeri görsel efektler oluşturabilirsiniz. Ses seviyesi arttıkça LED'lerin parlaklığı değişir ve ritmik desenler oluşturur. Projede ayarlanabilir hassasiyet kontrolü ve farklı modlar (vu metre, strobe, gradient vb.) eklenebilir. Bu sistem, ev partileri, DJ setleri veya ortam aydınlatması için mükemmel bir seçenektir.

Dijital Ses Seviyesi Ölçer ve Kayıt Cihazı

Arduino Pro Mini, IC 229A mikrofon kapsülü, op-amp devresi, OLED ekran ve SD kart modülü kullanarak taşınabilir bir ses seviyesi ölçer ve kayıt cihazı geliştirebilirsiniz. Mikrofon, ortamdaki sesi algılar ve op-amp ile yükseltilmiş sinyal Arduino tarafından işlenir. Gerçek zamanlı dB seviyesi, minimum/maksimum değerler ve grafik gösterimi OLED ekranda görüntülenir. SD karta belirli aralıklarla ses seviyesi, tarih ve saat bilgileri kaydedilir. Daha sonra bu veriler bilgisayarda analiz edilebilir veya raporlanabilir. Uzun pil ömrü için düşük güç tüketimi modu eklenebilir. Bu cihaz, fabrika, inşaat alanı, konser veya ofis ortamlarında gürültü seviyelerini izlemek ve belgelemek için kullanılabilir.

Akustik Tetiklemeli Güvenlik Kamerası

Raspberry Pi Zero, IC 229A mikrofon kapsülü, Pi kamera modülü ve PIR hareket sensörü kullanarak akıllı bir güvenlik sistemi oluşturabilirsiniz. Sistem, ortamdaki ani ses değişimlerini (cam kırılması, yüksek sesli konuşma, alarm sesleri) algılar. Belirli bir eşik değerini aşan sesler tespit edildiğinde, kamera otomatik olarak kayıt yapmaya başlar ve kullanıcıya e-posta veya uygulama bildirimi gönderir. PIR sensörü ile kombine çalışarak hem ses hem hareket algılandığında daha yüksek öncelikli uyarılar oluşturabilir. Mikrofon, belirli ses tiplerini (insan sesi, kırılma, çarpma) ayırt etmek için basit spektral analiz kullanabilir. Düşük güç tüketimi sayesinde batarya ile uzun süre çalışabilir. Bu sistem, ev, ofis veya depo gibi alanların güvenliğini artırmak için etkili bir çözümdür.

Sorun Giderme ve İpuçları

IC 229A Mikrofon Kapsülü kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Düşük Sinyal Seviyesi: Amplifikatör devresi ekleyin veya mevcut amplifikatörün kazancını artırın.
• Yüksek Gürültü: Mikrofonu güç kaynağından uzaklaştırın ve zırhlı kablo kullanın.
• Parazit: Güç hattına 10µF ve 0.1µF bypass kondansatörleri ekleyin.
• Ölçümlerin Tutarsızlığı: Mikrofonun doğru kutuplandığından emin olun ve referans voltajı sabitleyin.
• Tiz Seslerde Düşük Hassasiyet: Mikrofonu açık ve engelsiz konumlandırın, hoparlörlerden uzak tutun.

Performans İpuçları

• Mikrofon kapsülünü köpük veya sünger ile yalıtarak darbe ve rüzgar seslerini azaltın
• Dijital filtreleme için Arduino'nun hareketli ortalama algoritmasını kullanın
• Daha hassas okumalar için 10-bit yerine 12-bit ADC kullanın (örn. ESP32)
• Gürültülü ortamlarda sinyal/gürültü oranını artırmak için frekans filtresi kullanın
• Düşük frekanslı sesler için piezo sensörler ile birlikte kullanmayı düşünün

Paket İçeriği

• IC 229A Mikrofon Kapsülü (10x7mm Tel Bacak)
