IC-228 Reed Röle Switch 27 mm Normalde Açık

IC-228 Reed Röle Switch 27 mm Normalde Açık

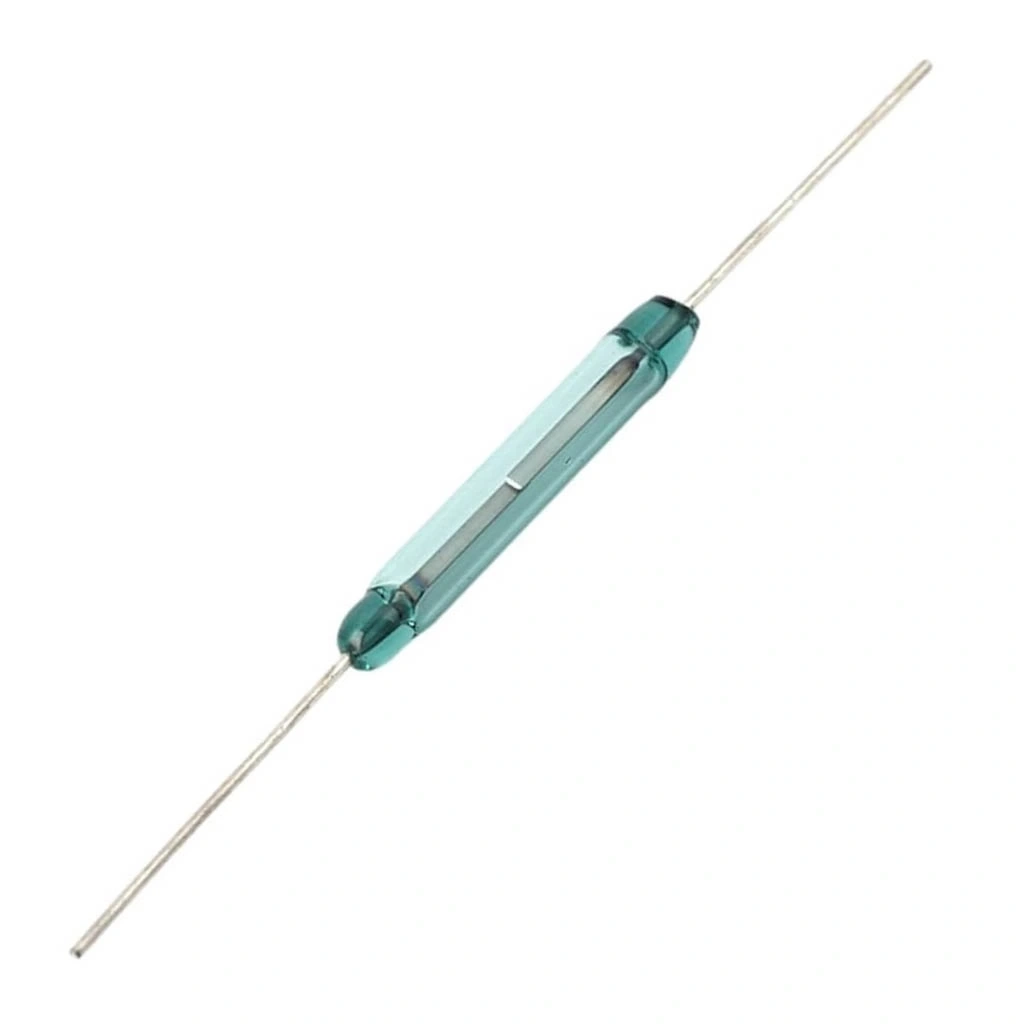

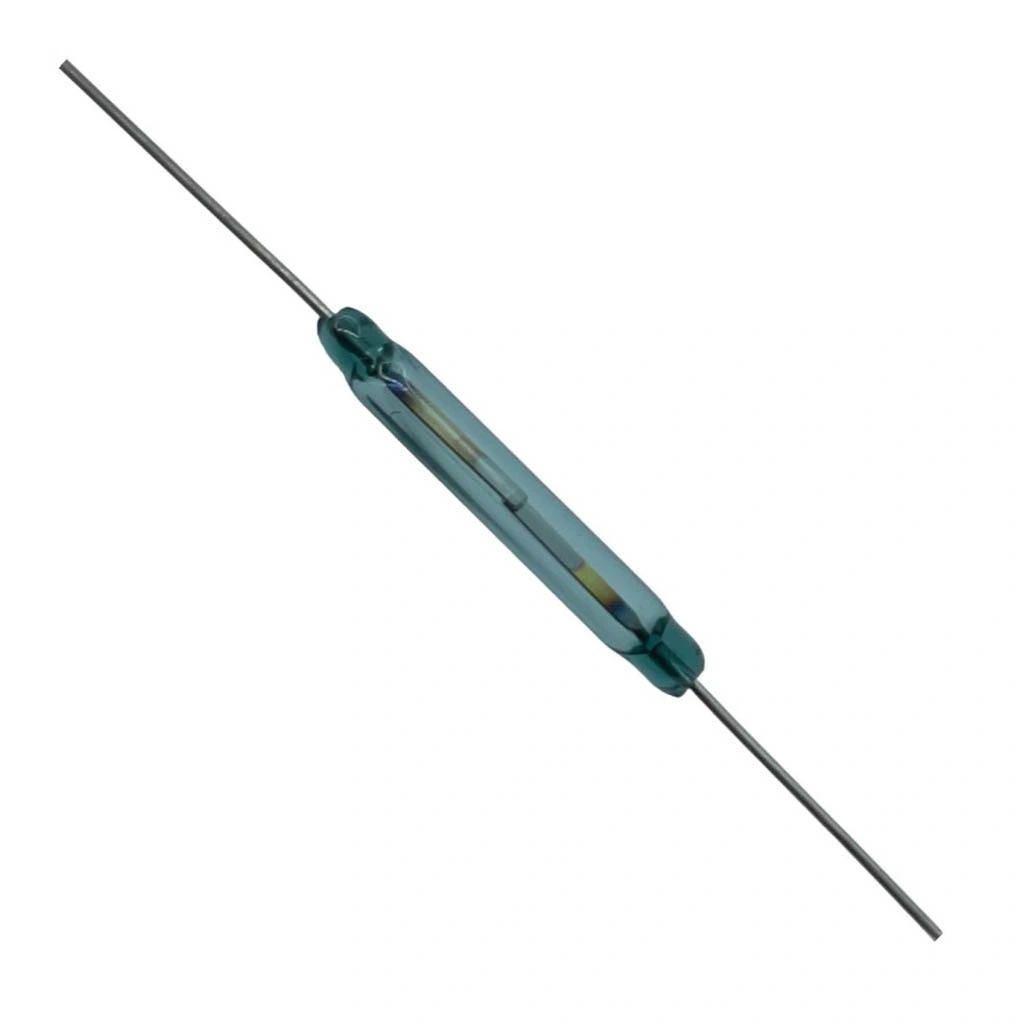

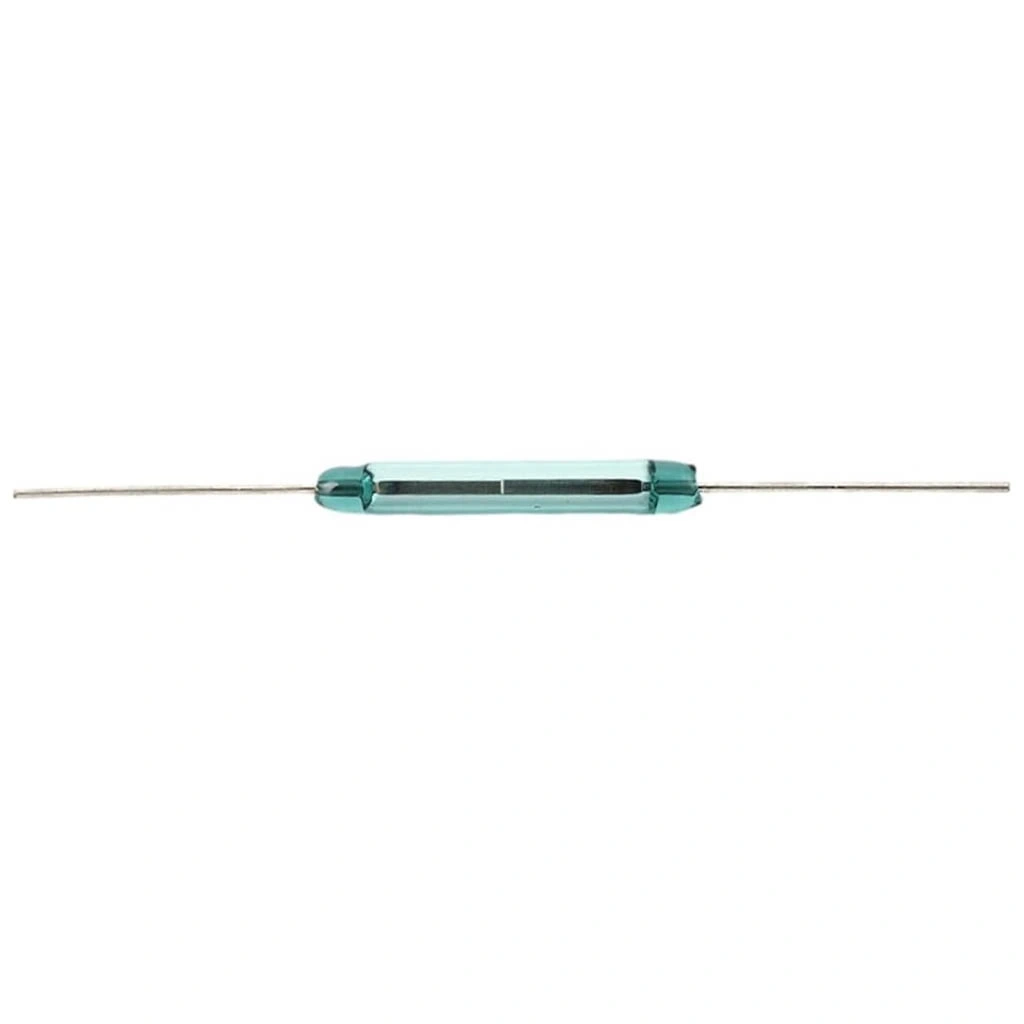

IC-228, manyetik alan ile tetiklenen özel tasarım bir reed röle anahtarıdır. 27 mm uzunluğa sahip cam tüp yapısındaki bu reed röle, mıknatıs yaklaştırıldığında kontakları kapatan normalde açık (NO) çalışma prensibine sahiptir.

Reed röle ailesinin güvenilir bir üyesi olan bu röle, temassız anahtarlama özelliği ve uzun ömürlü yapısı ile hassas algılama ve kontrol uygulamaları için ideal bir seçimdir.

Hermetik olarak kapatılmış cam tüp içindeki manyetik kontaklara sahip IC-228 reed röle, çeşitli elektronik komponentler ile birlikte kullanılarak kapı/pencere sensörleri, pozisyon algılama ve güvenlik uygulamalarında tercih edilmektedir.

Teknik Özellikler

IC-228 Reed Röle Switch 27 mm Normalde Açık'ın detaylı teknik özellikleri aşağıda listelenmiştir.

• Tip: Reed röle (manyetik anahtar)
• Model: IC-228
• Kontak Tipi: NO (Normalde Açık)
• Fiziksel Yapı: Cam tüp içinde hermetik kapalı kontaklar
• Uzunluk: 27.mm
• Çap: 2.5mm
• Kontak Malzemesi: Rhodium kaplı NiFe alaşım
• Anahtarlama Kapasitesi: 0.5A @ 100VDC
• Maksimum Anahtarlama Gücü: 10.W
• Tetikleme Hassasiyeti: 15-25 AT (Amper-Turn)
• Çalışma Mesafesi: 5-15mm (tetikleyici mıknatısa bağlı)
• Kontak Direnci: 150mΩ (maksimum)
• İzolasyon Direnci: 10^10 Ohm (minimum)
• Dielektrik Dayanımı: 200VDC
• Çalışma Sıcaklığı: -20°C ile +70°C arası
• Anahtarlama Süresi: 0.5ms (maksimum)
• Bırakma Süresi: 0.1ms (maksimum)
• Elektriksel Ömür: 10^7 işlem (tam yükte)
• Mekanik Ömür: Sınırsız (hareketli mekanik parça içermez)
• Terminal Tipi: Axial kurşun tel
• Terminal Uzunluğu: 30mm (yaklaşık)
• Terminal Malzemesi: Kalay kaplı bakır
• Koruma Sınıfı: IP67 (hermetik kapalı)

Kullanım Alanları

IC-228 Reed Röle Switch 27 mm Normalde Açık'ın kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Güvenlik Sistemleri

• Kapı ve pencere sensörleri
• Alarm sistemleri
• Güvenlik bariyer kontrolü
• Kasalar ve kilitli dolaplar
• Hareket algılama sistemleri

Pozisyon Algılama

• Limit anahtarları
• Seviye sensörleri
• Endüstriyel pozisyon sensörleri
• Döner hareket algılama
• Ürün sayma uygulamaları

Elektronik Projeler

• Arduino ve diğer mikrodenetleyici projeleri
• Hobi elektroniği uygulamaları
• Robot sensörleri
• IoT cihazları
• Temassız anahtar devreleri

Avantajlar ve Özellikler

IC-228 Reed Röle Switch 27 mm Normalde Açık'ın sağladığı avantajlar ve çözümler.

• Temassız Çalışma: Manyetik alan ile tetiklenme
• Hermetik Yapı: Toz, nem ve gazlardan etkilenmez
• Uzun Ömür: Mekanik aşınma olmadan milyonlarca çalışma
• Kompakt Boyut: 27mm uzunluk ile küçük alanlara uygun
• Hızlı Tepki Süresi: 0.5ms anahtarlama hızı
• Yüksek İzolasyon: 10^10 Ohm izolasyon direnci
• Sıfır Güç Tüketimi: Pasif çalışma, enerji gerektirmez
• Zorlu Ortam Dayanımı: IP67 koruma sınıfı
• Güvenilir Çalışma: Ark ve kıvılcım oluşturmaz
• Kolay Montaj: Axial lead yapısı ile kolay entegrasyon

Bağlantı ve Kullanım

IC-228 Reed Röle Switch 27 mm Normalde Açık'ın bağlantı şeması ve kullanım kılavuzu.

Reed röle bağlantısı ve çalışma prensibi:

• Temel Çalışma: Mıknatıs yaklaştığında kontaklar kapanır, uzaklaştığında açılır
• Bağlantı Şekli: İki terminali seri olarak devreye bağlanır
• Polarite: Polarite bağımsız, her iki terminal de değiştirilebilir
• Konumlandırma: Manyetik alanın etkili olduğu yerde konumlandırılmalıdır

Basit algılama devresi için gerekli komponentler:

• 1x IC-228 Reed röle
• 1x Tetikleyici mıknatıs (neodymium tercih edilir)
• 1x Pull-up direnci (10kΩ)
• 1x Mikrodenetleyici veya kontrol devresi
• Bağlantı kabloları
• Güç kaynağı (uygulama bağımlı)

Sorun Giderme ve İpuçları

IC-228 Reed Röle Switch 27 mm Normalde Açık kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Tetikleme Mesafesi Yetersizliği: Daha güçlü mıknatıs kullanın
• Yanlış Tetikleme: Manyetik parazitlerden uzak tutun
• Kontak Sıçraması: Yazılımsal debounce uygulanması
• Mıknatıs Konumlandırma: Farklı yönlerdeki hassasiyeti test edin
• Cam Tüp Kırılması: Fiziksel darbelerden koruyun

Verimli Kullanım İpuçları

• Reed röleyi koruyucu bir tüp veya kılıf içine yerleştirin
• Mıknatısı hareketli parçaya, reed röleyi sabit kısma monte edin
• Çevre sıcaklık değişimlerinin algılama mesafesini etkileyebileceğini unutmayın
• İndüktif yükler için koruyucu diyot ekleyin
• Yüksek akım uygulamalarında reed röleyi bir transistör veya güç rölesi ile buffer olarak kullanın

Paket İçeriği

• IC-228 Reed Röle Switch 27 mm Normalde Açık
