IC-228 Reed Röle Switch 10 mm Normalde Açık

IC-228 Reed Röle Switch 10 mm Normalde Açık

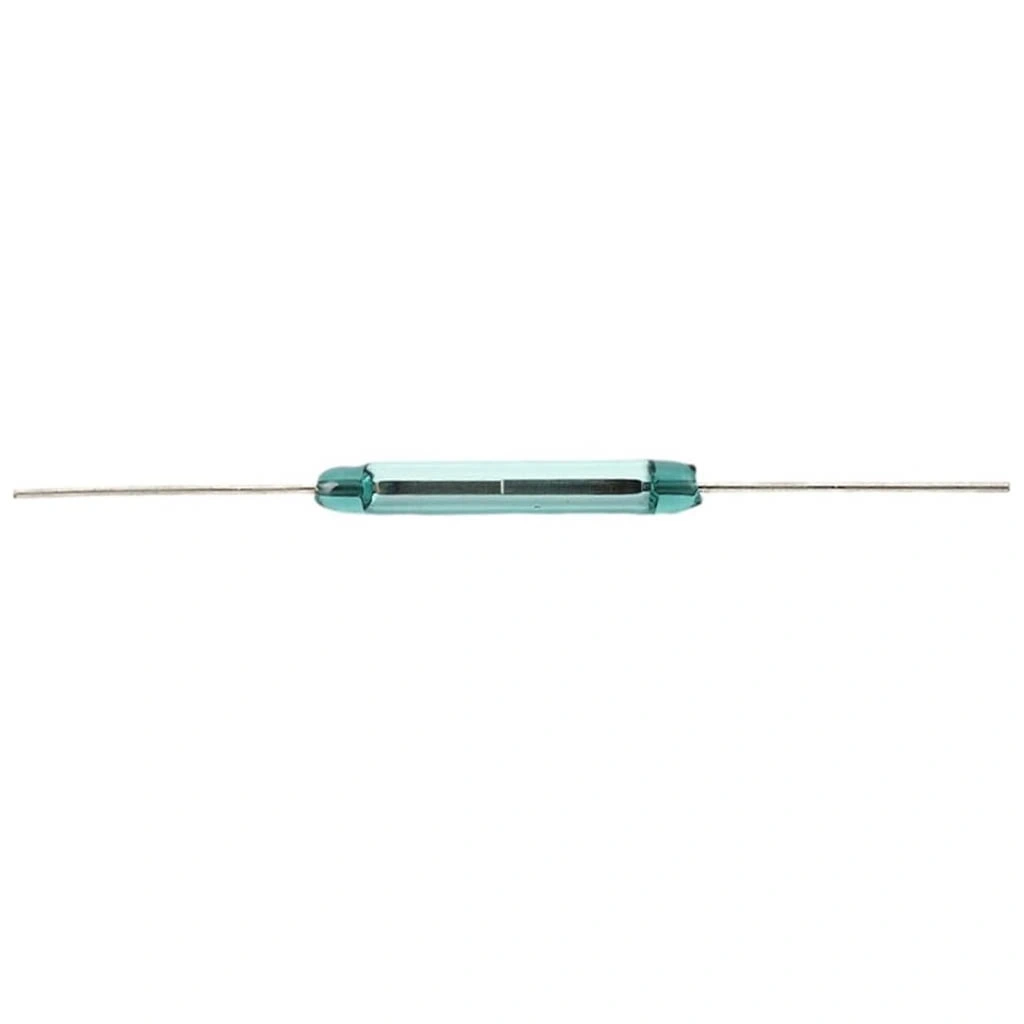

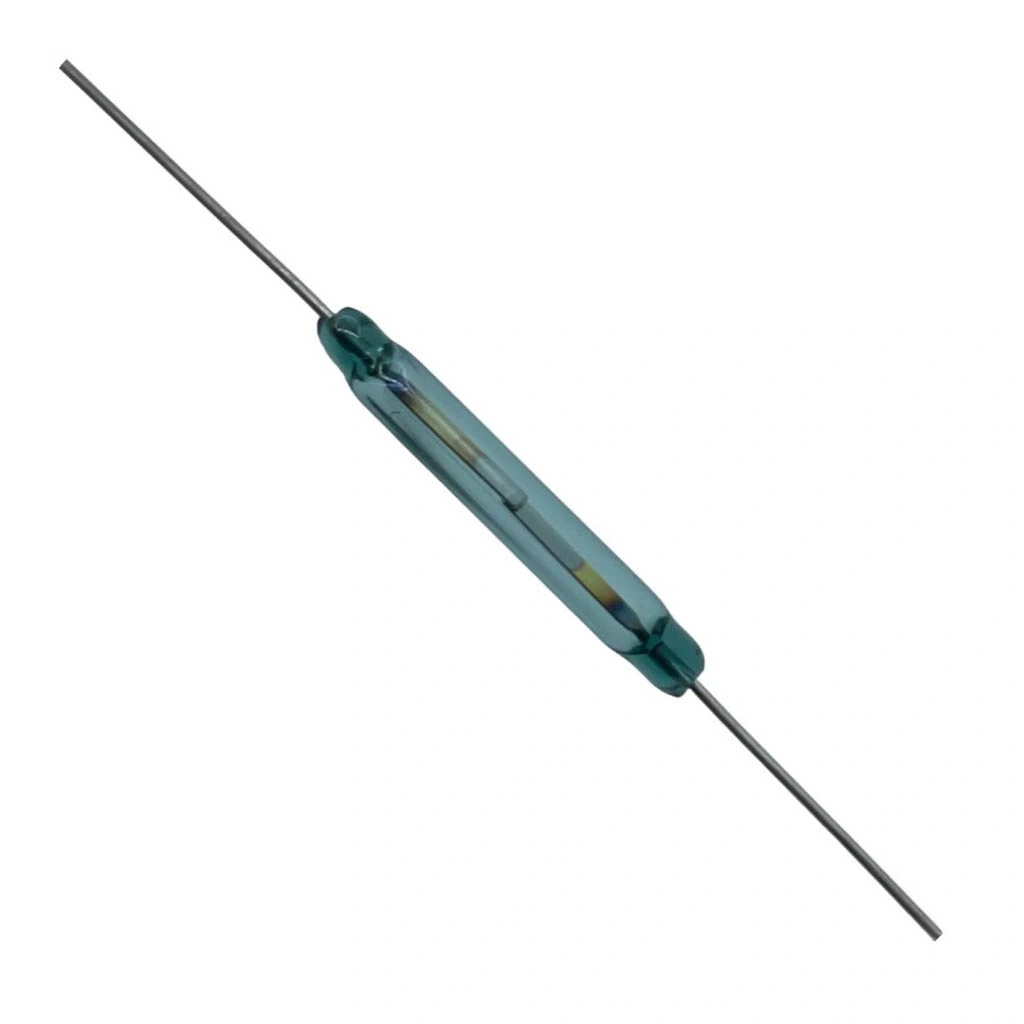

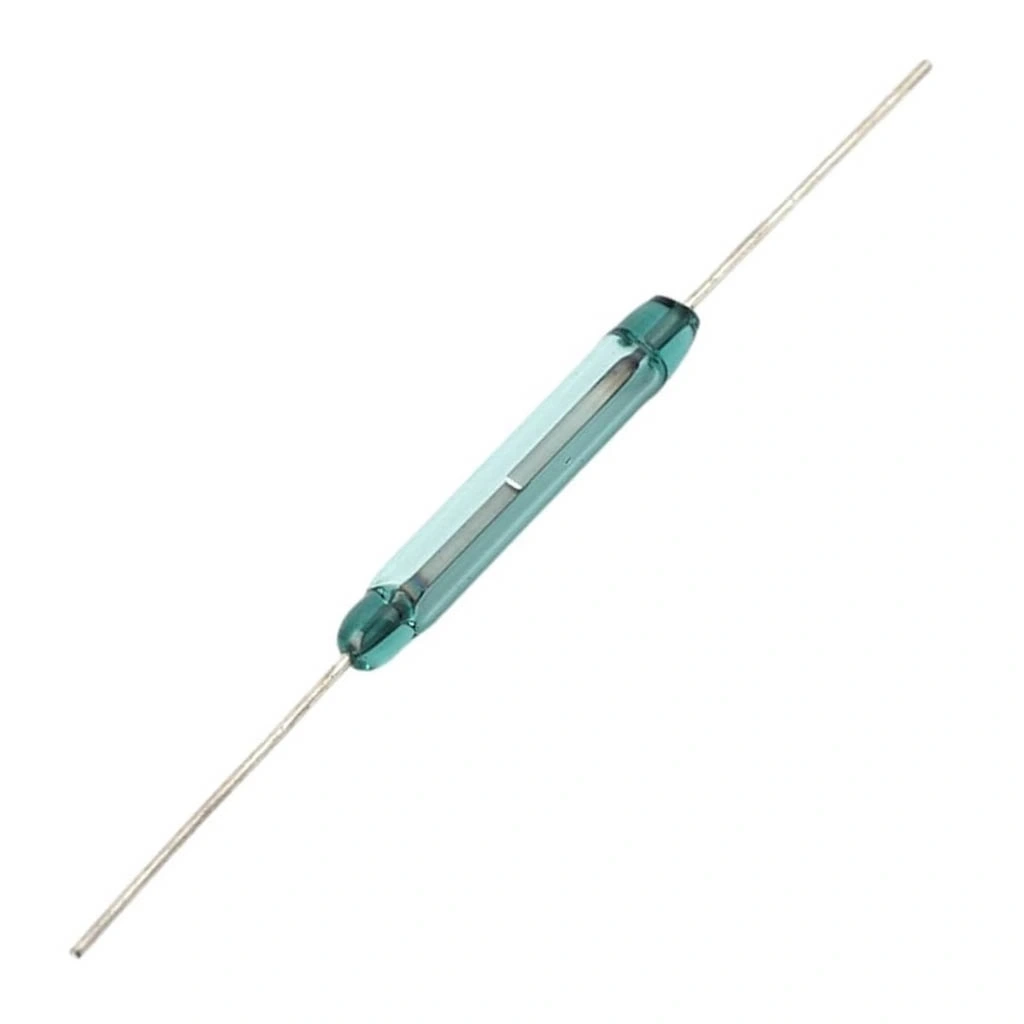

IC-228 Reed röle, manyetik alan ile tetiklenen hassas bir anahtar elemanıdır. 10mm cam tüp içerisinde bulunan normalde açık (NO) kontak yapısı, mıknatıs yaklaştırıldığında temas ederek devre kurulmasını sağlar.

Yüksek güvenilirlik, uzun ömür ve hızlı tepki süresi sunan bu röle, kapı/pencere sensörleri, seviye sensörleri ve pozisyon algılama gibi temassız anahtarlama gerektiren uygulamalar için ideal bir çözümdür.

Hermetik sızdırmaz cam tüp içerisinde bulunan IC-228 reed röle, çeşitli elektronik komponentler ile entegre çalışarak, temassız ve aşınmasız anahtarlama gerektiren güvenlik, otomatik kontrol ve sensör sistemlerinde güvenilir anahtarlama sağlar.

Teknik Özellikler

IC-228 Reed Röle Switch 10 mm Normalde Açık'ın detaylı teknik özellikleri aşağıda listelenmiştir.

• Röle Tipi: Reed Röle (Manyetik Röle)
• Kontak Yapısı: Normalde Açık (NO)
• Tüp Uzunluğu: 10.0 mm
• Tüp Çapı: Yaklaşık 2.5 mm
• Maksimum Anahtarlama Voltajı: 200V DC
• Maksimum Anahtarlama Akımı: 0.5A
• Maksimum Taşıma Akımı: 1.0A
• Maksimum Anahtarlama Gücü: 10W
• Kontak Direnci: <150 mOhm (başlangıç)
• Çalışma Süresi: <1ms
• Bırakma Süresi: <0.5ms
• Aktivasyon Manyetik Alan Şiddeti: 20-40 AT (yaklaşık 25-50 Gauss)
• Bırakma Manyetik Alan Şiddeti: 10-25 AT
• Kontak Malzemesi: Rutenyum kaplı nikel
• Tüp Malzemesi: Cam (hermetik sızdırmaz)
• İzolasyon Direnci: >10.000 MOhm
• Dielektrik Dayanım: 500V AC 1 dakika
• Çalışma Sıcaklığı: -40°C ile +125°C arası
• Elektriksel Ömür: >10? işlem (düşük güçte)
• Lehimleme Bacakları: Nikel kaplı demir, yaklaşık 20mm
• Dolgu Gaz: İnert gaz (azot veya kuru hava)
• RoHS Uyumluluğu: Evet

Kullanım Alanları

IC-228 Reed Röle Switch 10 mm Normalde Açık'ın kullanılabileceği çeşitli alanlar ve proje örnekleri.

Güvenlik Sistemleri

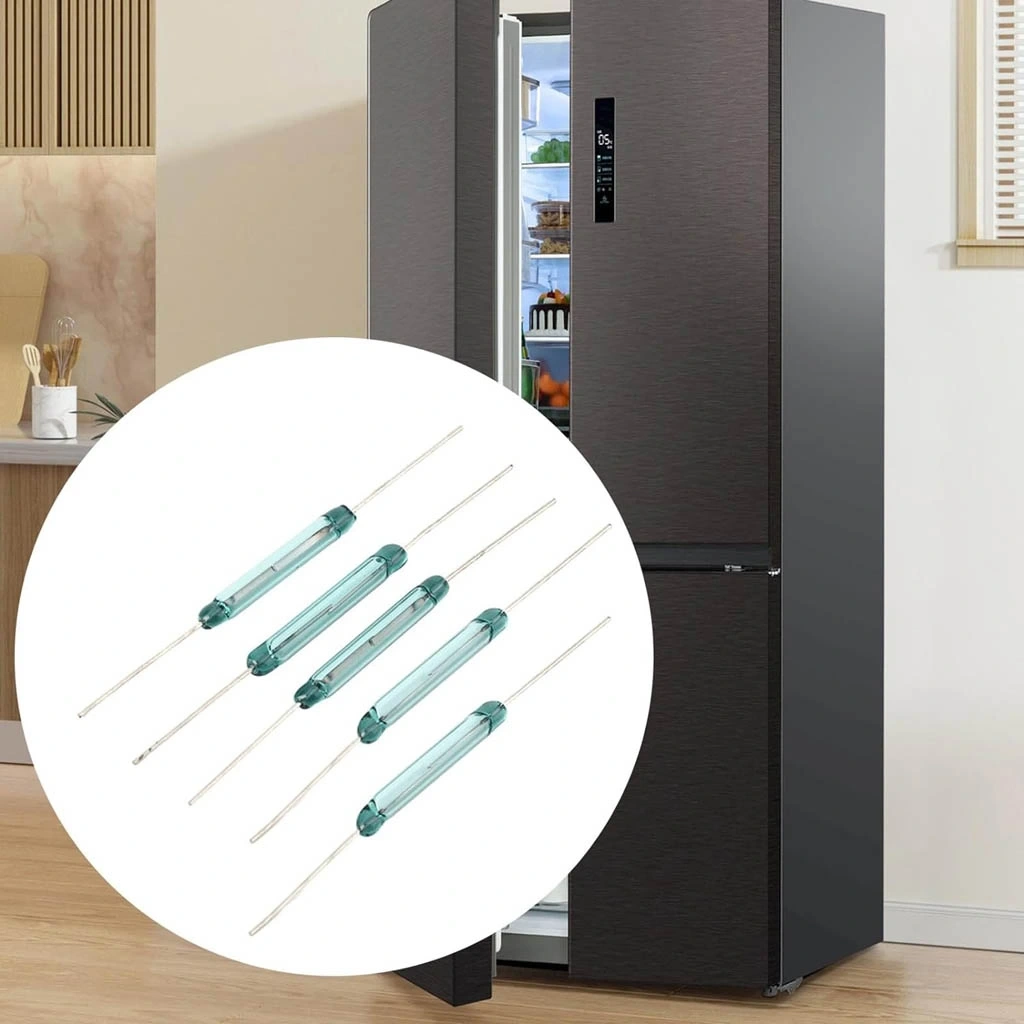

• Kapı ve pencere sensörleri
• Hırsız alarm sistemleri
• Geçiş kontrol sistemleri
• Kasa ve dolap güvenliği
• Sabotaj algılama

Seviye Algılama

• Sıvı seviye sensörleri
• Yakıt göstergeleri
• Tank doluluk algılama
• Su deposu kontrolleri
• Float switch uygulamaları

Endüstriyel Kontrol

• Pozisyon algılama
• Hız sensörleri
• Limit switch uygulamaları
• Sayaç sistemleri
• Temassız anahtar uygulamaları

Avantajlar ve Özellikler

IC-228 Reed Röle Switch 10 mm Normalde Açık'ın sağladığı avantajlar ve çözümler.

• Temassız Çalışma: Manyetik alan ile tetikleme
• Hermetik Yapı: Toz, nem ve dış ortam etkilerinden koruma
• Hızlı Tepki Süresi: 1ms'den daha kısa çalışma süresi
• Uzun Ömür: 100 milyon+ işlem kapasitesi
• Aşınmasız Çalışma: Mekanik yorulma olmadan anahtarlama
• Kompakt Boyut: 10mm tüp uzunluğu ile minimum alan kullanımı
• Düşük Kontak Direnci: <150 mOhm ile verimli iletim
• Geniş Sıcaklık Aralığı: -40°C ile +125°C arasında çalışabilme
• Yalıtım: Yüksek izolasyon direnci ve dielektrik dayanımı
• Sarsıntı ve Titreşim Dayanımı: Katı hal kesintisiz çalışma

Montaj ve Kullanım

IC-228 Reed Röle Switch 10 mm Normalde Açık'ın montaj ve kullanım detayları hakkında bilgiler.

Bağlantı ve montaj bilgileri:

• Bacak Bağlantıları: Polarite gözetmeksizin devreye bağlanabilir
• Montaj Mesafesi: Tetikleyici mıknatıs ve reed arasında 5-15mm ideal
• Mıknatıs Yönü: Manyetik alan çizgilerine paralel konumlandırma
• PCB Montaj: Yatay veya dikey olarak lehimlenebilir
• Koruma: Esnek malzeme ile sararak mekanik darbelere karşı koruma

Kullanım için gerekli komponentler:

• Tetikleyici mıknatıs (neodyum veya ferrit)
• Pull-up veya pull-down direnç (10K tipik)
• Debounce kapasitörü (0.1µF tavsiye edilir)
• Koruma diyodu (indüktif yükler için)
• Mekanik destek veya muhafaza
• Mikrodenetleyici için filtreleme devresi (opsiyonel)

Sorun Giderme ve İpuçları

IC-228 Reed Röle Switch 10 mm Normalde Açık kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Tetiklenmeme Sorunu: Mıknatıs gücünü ve konumunu kontrol edin
• Kararsız Çalışma: Düzgün debounce devresi ekleyin
• Kırılma/Hasar: Montaj sırasında mekanik stres uygulamayın
• Düşük Kontak Kalitesi: Maksimum akım değerlerini aşmayın
• Manyetik Parazit: Diğer manyetik alanlardan uzak tutun

Kullanım İpuçları

• Daha güvenilir tetikleme için güçlü neodyum mıknatıslar kullanın
• Sallantılı kapılarda yalancı alarmları önlemek için mıknatısı sabit tutun
• Küçük akımlar için temiz kontak koruması sağlamak amacıyla altın kaplı modeli düşünün
• Mikrodenetleyici girişlerinde gürültü filtresi ekleyin
• Röle kontaklarını doğrudan yüksek akım yükleriyle kullanmaktan kaçının
• Manyetik alan yönünün önemli olduğunu unutmayın, konumlandırmayı deneyin

Paket İçeriği

• IC-228 Reed Röle Switch 10 mm Normalde Açık
