IC-220 23mm Devreli Buzzer Piezo 12-24V DC

IC-220-23mm Devreli Buzzer Piezo 12-24V DC

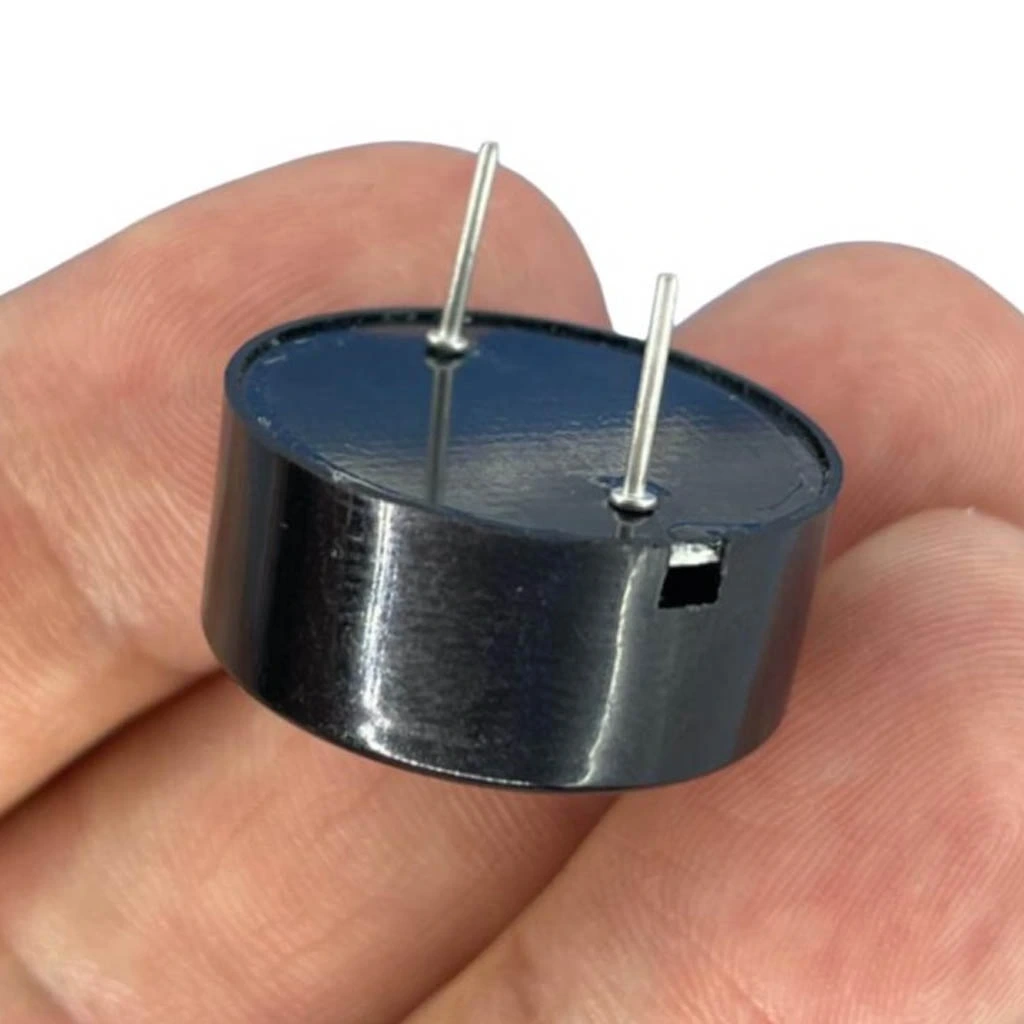

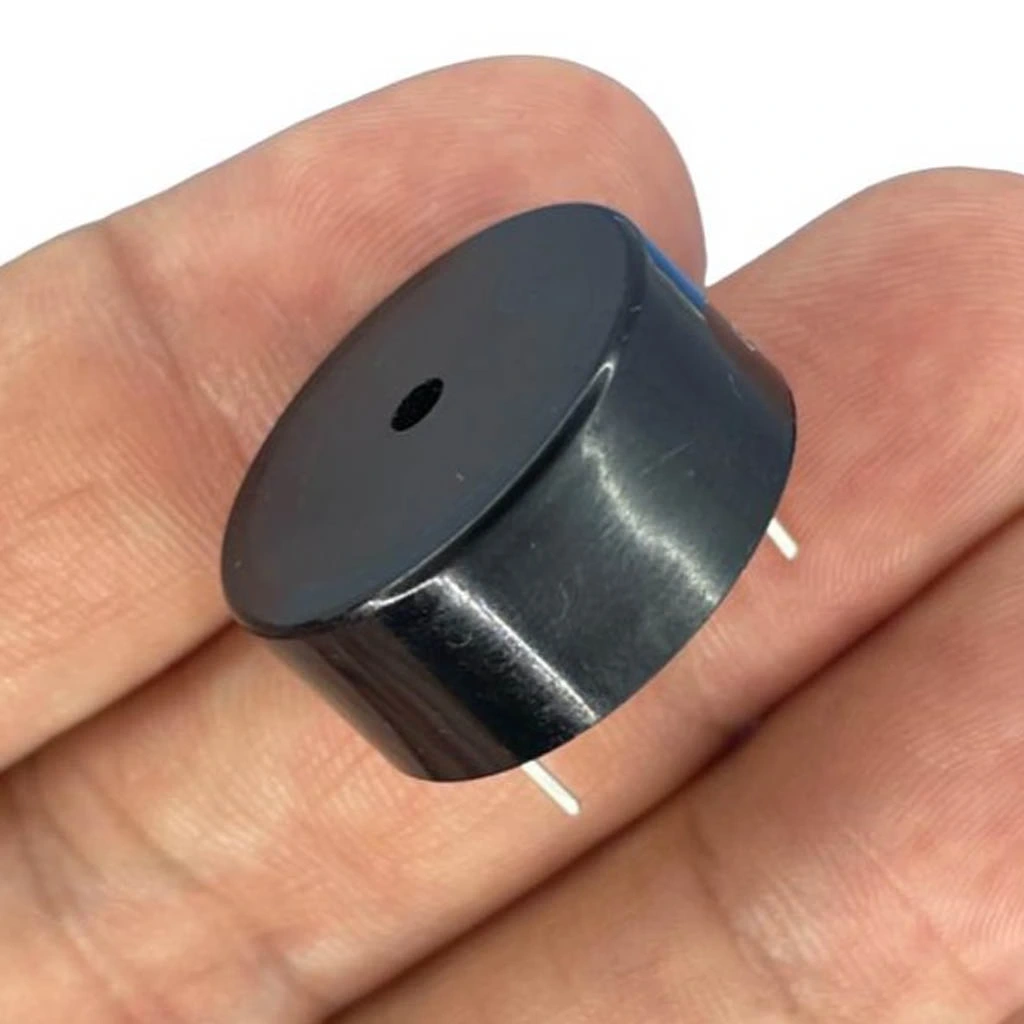

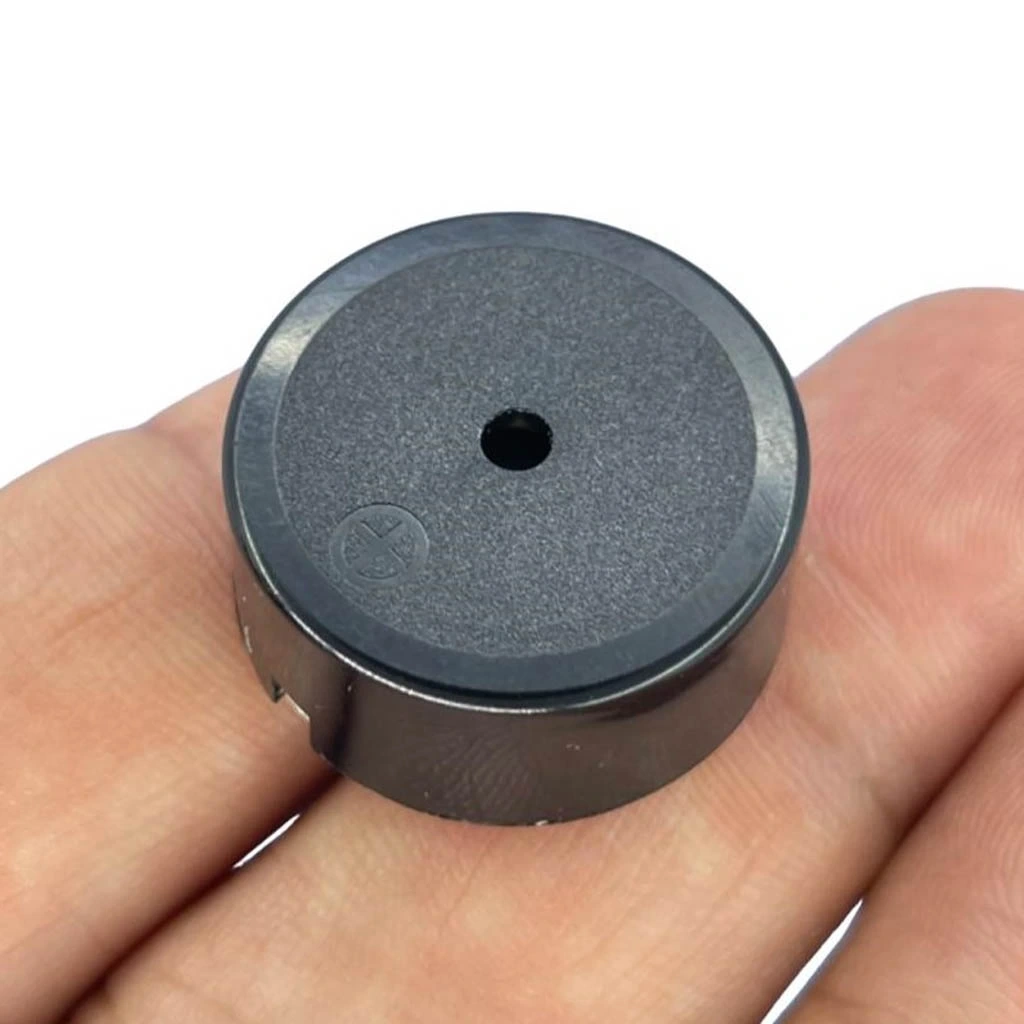

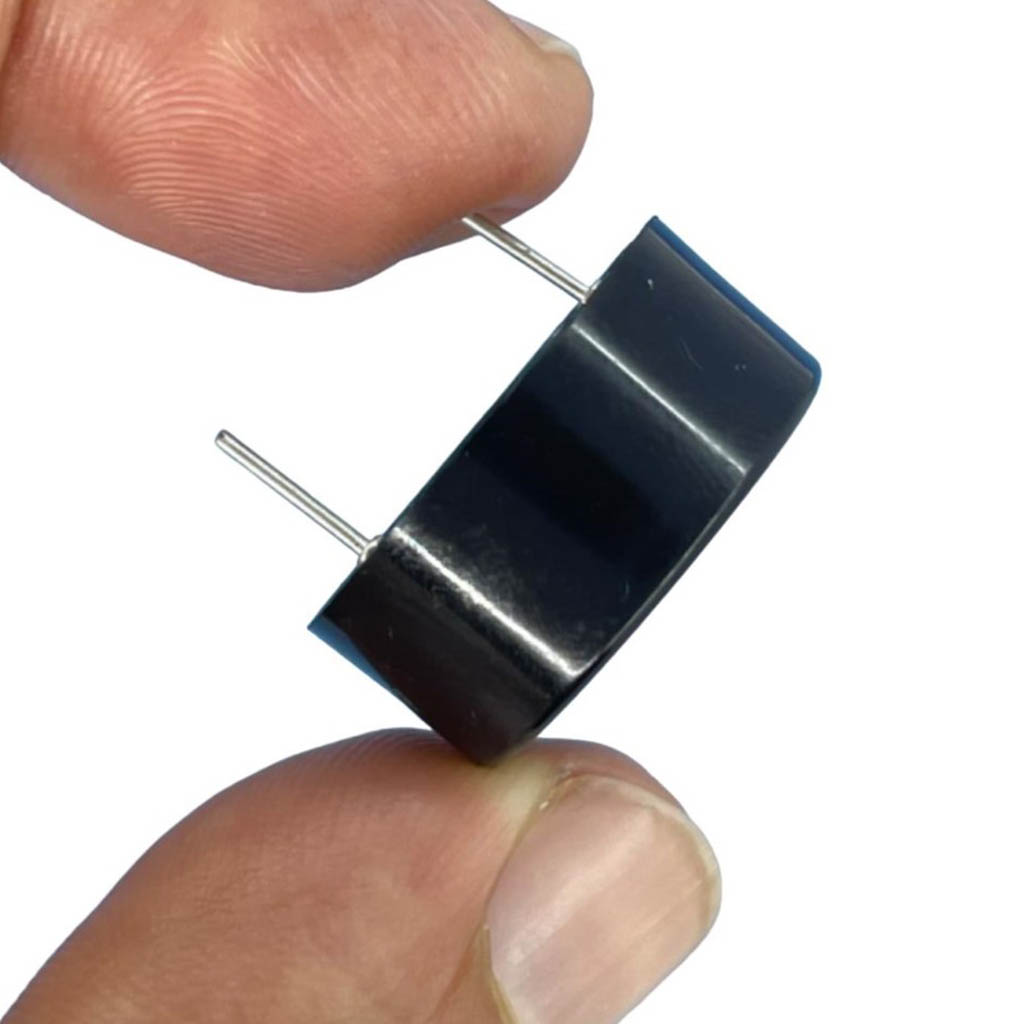

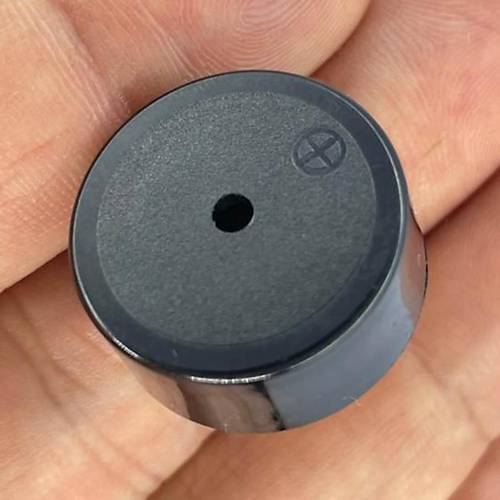

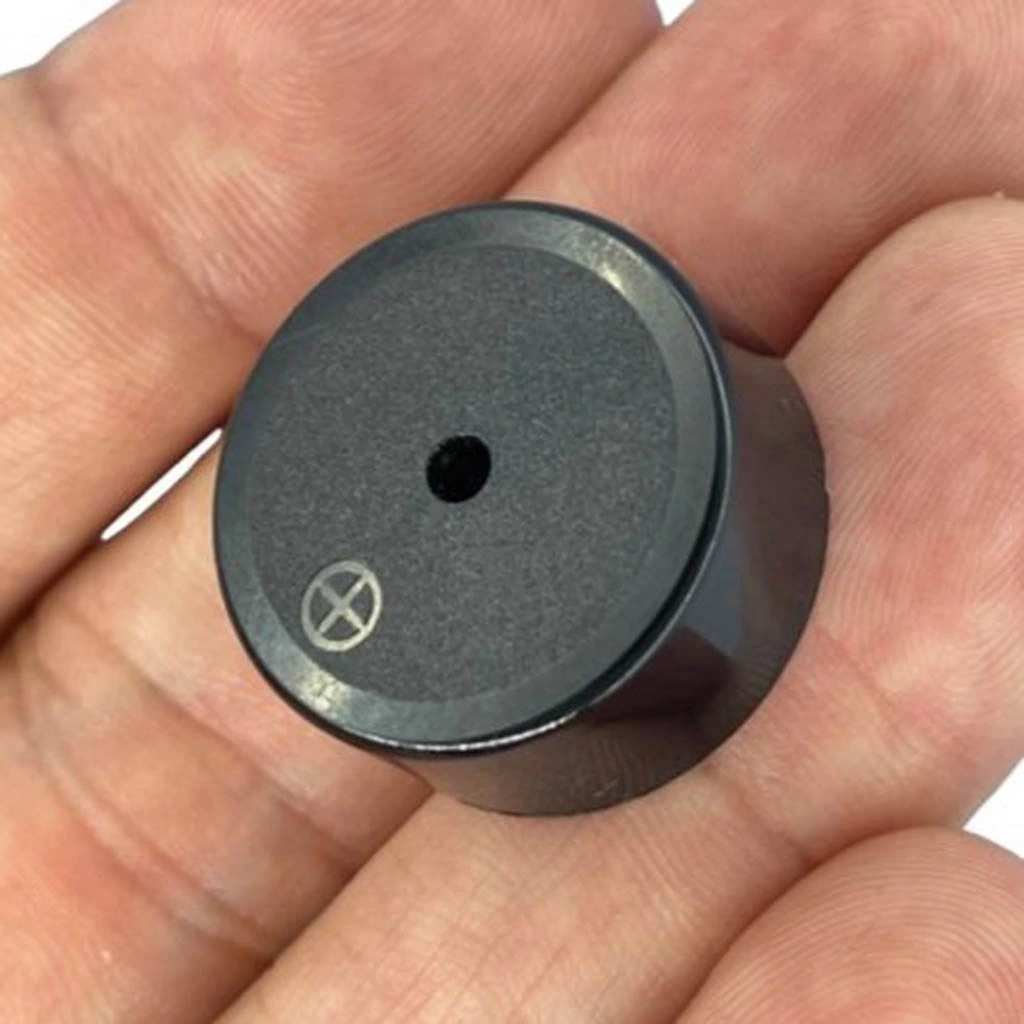

IC-220-23mm Devreli Buzzer, geniş çalışma voltajı aralığına sahip, dahili elektronik devresi ile çalışmaya hazır bir piezo ses cihazıdır. 23mm çapındaki kompakt yapısıyla çeşitli projelere kolayca entegre edilebilir.

Arduino ile kontrol edilebilen bu buzzer, alarm sistemleri, uyarı cihazları ve bildirim sistemleri için ideal bir ses kaynağıdır. Güçlü ve net ses çıkışı, kullanıldığı ortamda kolayca fark edilebilir.

Devreli buzzer olması sayesinde, basit DC voltaj uygulanarak çalıştırılabilir ve harici osilatör devresine ihtiyaç duymaz. Yüksek ses çıkışı ve düşük güç tüketimi ile verimli bir çalışma sunar.

Paket İçeriği

• 1 adet IC-220-23mm Devreli Buzzer Piezo

Teknik Özellikler

IC-220-23mm Devreli Buzzer Piezo'nun detaylı teknik özellikleri aşağıda listelenmiştir.

• Çalışma Voltajı: 12V - 24V DC
• Nominal Voltaj: 12V DC

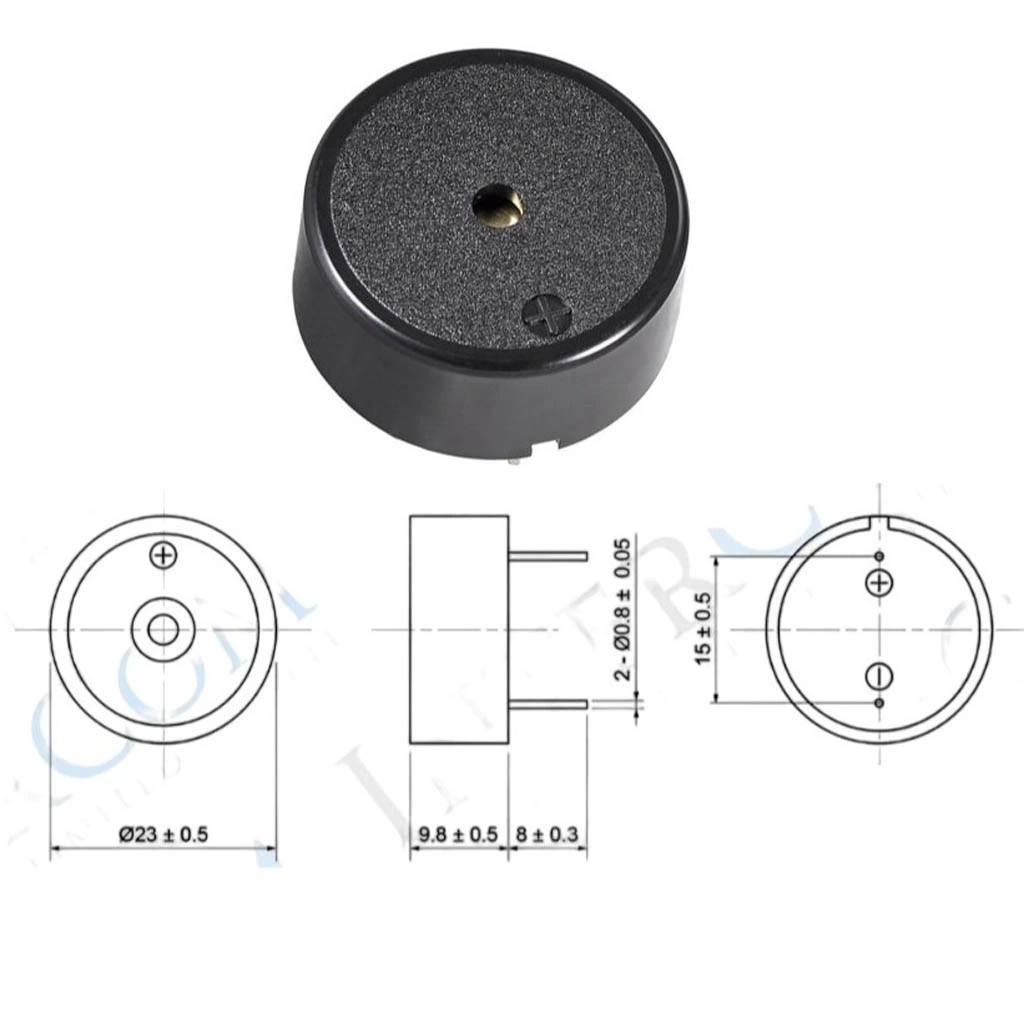

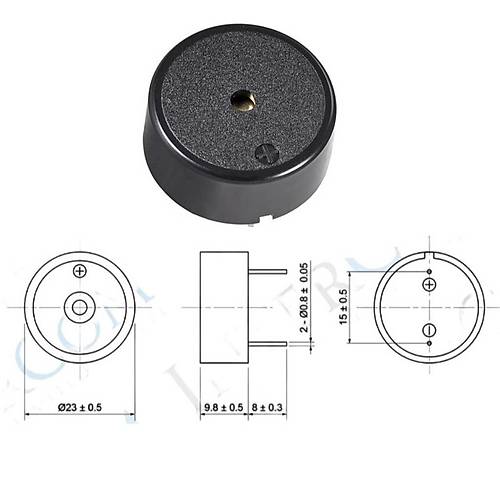

• Çap: 23mm
• Yükseklik: 12mm
• Ses Basınç Seviyesi: ≥85dB @ 10cm (12V DC)
• Frekans: 2300 ± 300 Hz
• Akım Tüketimi: ≤25mA @ 12V DC
• Çalışma Sıcaklığı: -20°C ~ +70°C
• Tip: Devreli (dahili osilatör devreli)
• Ses Tipi: Sürekli ton
• Malzeme: ABS plastik gövde
• Montaj Tipi: PCB ve panel montajına uygun
• Kablo Uzunluğu: Yaklaşık 10cm
• Renk: Siyah
• Polarite: Var (kırmızı: pozitif, siyah: negatif)
• Bağlantı Tipi: Lehimli kablolar
• Su Geçirmezlik: Hayır, iç mekan kullanımı için
• Çalışma Ömrü: >2000 saat sürekli kullanım.
• Darbeye Dayanıklılık: 100g

Bağlantı ve Kullanım

IC-220-23mm Devreli Buzzer Piezo'nun mikrodenetleyicilere bağlantı şeması ve kullanım talimatları.

Devreli buzzer'ı projenizde kullanmak için aşağıdaki adımları izleyin:

• Doğrudan Bağlantı: 12-24V güç kaynağına doğrudan bağlanabilir. Kırmızı kablo pozitif (+), siyah kablo negatif (-) terminallere bağlanmalıdır.
• Arduino ile Kullanım: Arduino'nun 5V pin çıkışı yetersiz olduğundan, harici bir güç kaynağı ve transistör veya röle kullanılmalıdır.
• Darbe Modülasyonu (PWM): Buzzer ses şiddetini PWM ile kontrol edebilirsiniz, ancak bunun için uygun bir sürücü devresi gereklidir.
• Montaj: Titreşimleri azaltmak için buzzeri esnek bir yüzeye monte edin veya lastik contalar kullanın.

Transistör sürücü devresi ile Arduino bağlantısı:

• Arduino Dijital Pin → Transistörün Base bacağına 1kΩ direnç üzerinden bağlanır
• Transistörün Collector bacağı → Buzzer'ın negatif ucuna bağlanır
• Transistörün Emitter bacağı → GND'ye bağlanır
• Buzzer'ın pozitif ucu → 12V güç kaynağına bağlanır
• 12V güç kaynağının negatif ucu → Arduino GND ile ortak bağlanır

Buzzer modüller ile birlikte kullanıldığında ses ve melodi üretimi için ideal bir bileşendir. Giriş/çıkış kartları ve kontrol modülleri ile uyumlu çalışır.

Uygulama Alanları

IC-220-23mm Devreli Buzzer Piezo'nun kullanılabileceği çeşitli projeler ve uygulama alanları.

Güvenlik ve Alarm Sistemleri

• Hırsız alarm sistemleri
• Yangın ve duman alarmları
• Gaz kaçağı uyarı sistemleri
• Hareket dedektörleri için sesli uyarıcılar

Endüstriyel Ekipmanlar

• Makine arıza bildirimleri
• İşlem tamamlanma uyarıları
• Bakım hatırlatma sistemleri
• Acil durum durdurma sinyalleri

Otomotiv Uygulamaları

• Geri vites uyarı sistemleri
• Açık kapı/far hatırlatıcıları
• Park sensörleri
• Emniyet kemeri uyarıları

Proje Örnekleri

IC-220-23mm Devreli Buzzer Piezo kullanılarak yapılabilecek detaylı proje örnekleri.

Akıllı Güvenlik Sistemi

Devreli buzzer kullanarak kapsamlı bir ev güvenlik sistemi oluşturabilirsiniz. Arduino Mega, PIR hareket sensörleri, kapı/pencere manyetik sensörleri ve GSM modülü kullanarak bütünleşik bir sistem tasarlayın. Sistem, izinsiz giriş tespit edildiğinde buzzer ile yüksek ses alarmı verir ve aynı zamanda cep telefonunuza SMS gönderir. Sistemin kurma/kapama işlemi için RFID okuyucu veya keypad kullanılabilir. Gece modu, evdeyken modu gibi farklı güvenlik seviyeleri programlanabilir. Ayrıca, sistem gaz ve duman sensörleri ile genişletilebilir, acil durumlarda otomatik olarak itfaiyeye mesaj gönderebilir.

Endüstriyel Süreç Monitörü

Devreli buzzer ile endüstriyel ortamlar için bir süreç izleme ve uyarı sistemi geliştirebilirsiniz. Arduino Uno, sıcaklık, basınç ve akış sensörleri, röle kartı ve LCD ekran kullanarak sistemdeki anormal durumları tespit eden bir monitör oluşturun. Sistem, belirlenen parametrelerin dışına çıkıldığında buzzer ile uyarı verir ve ilgili operatöre bildirim gönderir. Farklı sorunlar için farklı alarm sesleri (sürekli, kesikli, vb.) programlanabilir. Kritik durumlarda sistem otomatik olarak müdahale edebilir, örneğin aşırı ısınma durumunda soğutma sistemini devreye sokabilir. Veriler düzenli olarak kaydedilip analiz için bulut sistemlere gönderilebilir.

Otomotiv Test Ekipmanı

Devreli buzzer kullanarak araç elektrik sistemlerini test eden portatif bir cihaz geliştirebilirsiniz. Arduino Nano, çeşitli voltaj ve akım sensörleri, OLED ekran ve kontrol düğmeleri ile kompakt bir test cihazı tasarlayın. Cihaz, araç elektrik sistemindeki voltaj düşüşleri, aşırı akım çekişleri ve bağlantı sorunları gibi problemleri tespit edebilir. Sorun tespit edildiğinde, buzzer farklı tonlarda sesli uyarılar vererek teknisyeni bilgilendirir. Test sonuçları ekranda gösterilir ve SD karta kaydedilebilir. Bluetooth modülü eklenerek, elde edilen veriler mobil uygulamaya aktarılıp detaylı analiz yapılabilir.

Sorun Giderme ve İpuçları

IC-220-23mm Devreli Buzzer Piezo kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Buzzer Çalışmıyor: Voltaj değerinin 12V-24V aralığında olduğunu kontrol edin.
• Düşük Ses Seviyesi: Voltaj yeterli mi kontrol edin, daha yüksek voltajda çalıştırmayı deneyin.
• Ters Polarite Sorunu: Bağlantı polaritesini doğrulayın, ters bağlantı cihaza zarar verebilir.
• Titreşim ve Ses Bozulması: Buzzeri sağlam bir yüzeye monte edin ve titreşim sönümleyici kullanın.
• Aralıklı Çalışma: Kablo bağlantılarını kontrol edin, gevşek olabilir.

Performans İpuçları

• Daha fazla dikkat çekmek için kesikli ses paterni programlayın.
• PWM kontrolü için MOSFET veya BJT transistör kullanın.
• Yüksek ses seviyeleri için iyi havalandırma sağlayın.
• Yankı ve ses yansımasını artırmak için akustik reflektör kullanın.
• Farklı ses paternleri için mikrodenetleyici kullanarak kodlama yapın.
