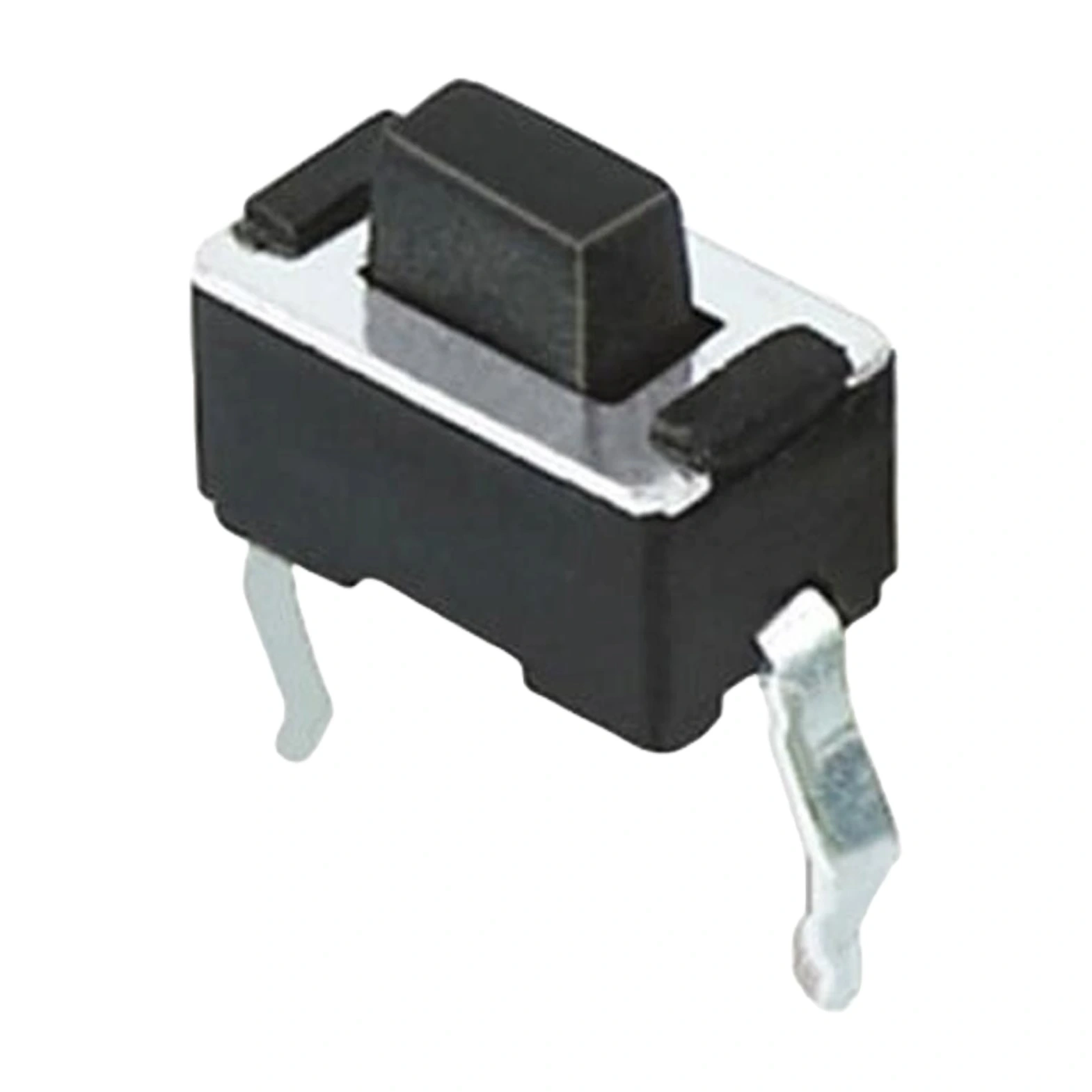

IC-201 Tact Switch Pioneer Buton 3.5x6 Kısa Bacak 0.8mm

IC-201 Tact Switch Pioneer Buton 3.5x6 Kısa Bacak 0.8mm

IC-201 Tact Switch Pioneer, elektronik devrelerde küçük ve hassas kontrol ihtiyaçlarını karşılamak için kullanılan bir tür taktil anahtardır. 3,5 mm x 6 mm boyutlarındaki kompakt tasarımı ve kısa bacak yapısı sayesinde dar alanlarda kullanıma uygundur. Minimalist boyutuna rağmen, sağlam ve güvenilir bir performans sunar.

IC-201 Tact Switch, 3.5x6mm boyutlarında kompakt bir anlık buton (momentary push button) olup, elektronik projeleriniz için ideal bir kullanıcı arayüzü bileşenidir. Kısa bacak tasarımıyla PCB üzerinde minimum alan kaplayan bu tact switch, bastığınızda temas sağlayan ve bıraktığınızda otomatik olarak eski konumuna dönen yapısıyla dikkat çeker.

Pioneer buton olarak da bilinen bu 4 pinli tact switch, mikrodenetleyici projeleri, kumandalı cihazlar, test ekipmanları ve elektronik oyuncaklar gibi çeşitli uygulamalarda kullanılabilir. 0.8mm bacak kalınlığı ile standart PCB'lere kolay montaj imkanı sunar ve belirgin tıklama hissi ile kullanıcıya iyi bir dokunsal geri bildirim verir.

Teknik Özellikler

IC-201 Tact Switch, kompakt boyutu ve güvenilir performansıyla çeşitli elektronik projeler için uygun teknik özelliklere sahiptir. Temel teknik detayları aşağıda listelenmiştir.

• Model: IC-201
• Tip: Tact Switch (Momentary Push Button)

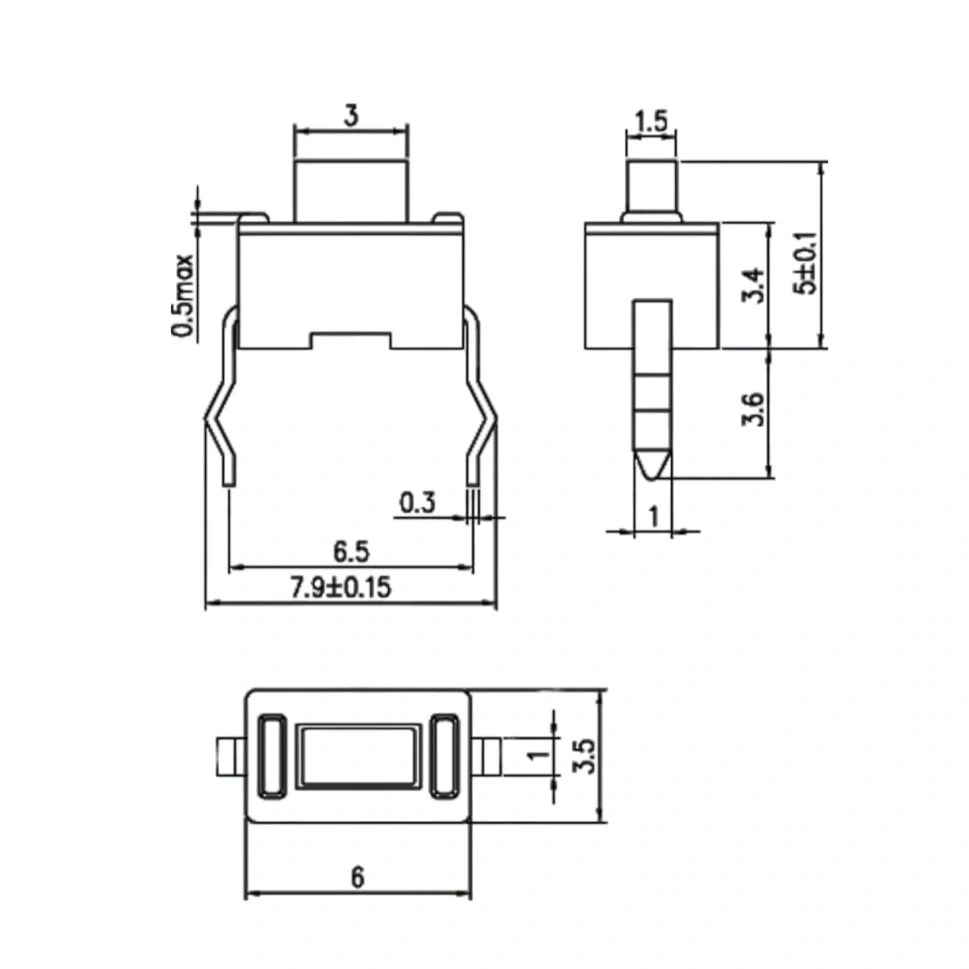

• Boyutlar: 3.5mm × 6mm (G×U)
• Yükseklik: Yaklaşık 5mm (toplam)
• Buton Tepesi: Düz yüzey
• Pin Sayısı: 4 pin (2×2 düzen)
• Pin Uzunluğu: Kısa bacak
• Pin Kalınlığı: 0.8mm
• Kontak Direnci: ≤50mΩ
• Yalıtım Direnci: ≥100MΩ
• Elektriksel Ömür: 100,000 çalışma döngüsü
• Çalışma Kuvveti: 160±50gf
• Kontak Tipi: SPST-NO (Single Pole, Single Throw - Normally Open)
• Çalışma Voltajı: DC 12V (maksimum)
• Çalışma Akımı: 50mA (maksimum)
• Çalışma Sıcaklığı: -20°C ~ +70°C
• Gövde Malzemesi: Plastik
• Kontak Malzemesi: Bakır alaşım, gümüş kaplama

Kullanım Avantajları

IC-201 tact switch, kompakt tasarımı ve güvenilir mekanizmasıyla elektronik projelerinizde çeşitli avantajlar sunar. Bu butonun temel avantajları aşağıda listelenmiştir.

• Kompakt Boyut: 3.5x6mm boyutu ile minimal alan kaplayan tasarım.
• Düşük Profil: Kısa bacak yapısı ile PCB'de minimum yükseklik.
• Belirgin Tıklama Hissi: Net dokunsal geri bildirim sunan mekanizma.
• Kolay Montaj: 0.8mm standart bacak kalınlığı ile sorunsuz lehimleme.
• Uzun Ömürlü: 100,000+ basma döngüsü dayanıklılığı.
• Çift İç Bağlantı: Her yönde iki bağlantı pini ile güvenilir kontak.
• Düşük Kontak Direnci: ≤50mΩ ile minimal sinyal kaybı.
• Geniş Sıcaklık Aralığı: -20°C ~ +70°C çalışma sıcaklığı.
• Esnek Kullanım: Çeşitli elektronik projelere uyarlanabilir yapı.

İdeal Kullanım Alanları

IC-201 Tact Switch, anlık basma fonksiyonu gerektiren çeşitli elektronik projelerde kullanılabilir. En yaygın kullanım alanları aşağıda listelenmiştir.

• Mikrodenetleyici Projeleri: Arduino, Raspberry Pi uygulamaları
• Kontrol Panelleri: Cihaz kontrol arayüzleri
• Uzaktan Kumandalar: TV, müzik sistemleri, oyuncaklar için kumandalar
• Müzik Ekipmanları: Elektrikli müzik aletleri ve pedal kontrolleri
• Test ve Ölçüm Cihazları: Multimetre, osiloskop gibi cihazların kontrolleri
• Oyun Kontrolleri: Arcade düğmeleri, oyun konsolları
• DIY Elektronik: Hobi ve eğitim amaçlı elektronik projeler
• Ev Otomasyonu: Akıllı ev sistemleri ve kontrol üniteleri
• Veri Giriş Sistemleri: Özel amaçlı klavyeler ve giriş cihazları
• Endüstriyel Kontroller: Basit makine kontrol sistemleri

Montaj ve Kullanım İpuçları

Tact Switch Çalışma Prensibi

IC-201 gibi tact switchler, basit ama etkili bir mekanik yapıya sahiptir ve basınç uygulandığında devreyi tamamlar.

Anlık Kontak Mekanizması: Tact switchler, basma kuvveti uygulandığında içerideki metal kontak plakasının esneyerek alttaki sabit kontaklarla temas etmesi prensibiyle çalışır. Bu switch yalnızca basılı tutulduğu sürece devreyi tamamlar (normalde açık - NO). Parmağınızı çektiğinizde, içerideki yay mekanizması sayesinde kontak plakası eski konumuna döner ve devre kesilir.

Mikrodenetleyici Uygulamaları

IC-201 tact switch, Arduino ve diğer mikrodenetleyici projelerinde kullanıcı giriş arayüzü olarak yaygın şekilde kullanılır.

Dijital Giriş Kontrolü: Tact switchler, mikrodenetleyici projelerinde kullanıcı girişi için ideal komponentlerdir. Arduino gibi platformlarda, bir butonu dijital pine bağlayarak basit kontroller sağlanabilir. Bağlantı için, butonun bir tarafı GND'ye, diğer tarafı 10kΩ pull-up direnci üzerinden Arduino dijital pinine ve 5V'a bağlanır. Alternatif olarak, Arduino'nun dahili pull-up dirençleri (INPUT_PULLUP modu) kullanılabilir.

Debounce Tekniği ve Uygulaması

Tact switchlerin kullanımında karşılaşılan en yaygın sorunlardan biri kontak sıçramasıdır (bounce). Bu sorunu çözmek için çeşitli yöntemler vardır.

Sıçrama Engelleme Yöntemleri: Mekanik butonlar basıldığında, metal kontaklar arasında mikro-seviyede birden fazla açılıp kapanma (sıçrama) meydana gelir. Bu durum, tek bir butona basışın mikroişlemci tarafından birden fazla basış olarak algılanmasına yol açabilir. Donanım çözümü olarak, buton ile paralel bir 0.1μF kapasitör kullanılabilir.

Ek Aksesuarlar ve Modifikasyonlar

IC-201 tact switch, bazı ek aksesuarlar veya modifikasyonlarla daha kullanışlı hale getirilebilir.

Pratik İyileştirmeler: Tact switchlerin kullanımını geliştirmek için çeşitli aksesuarlar kullanılabilir. Buton kapakları (button caps) ekleyerek basma yüzeyini genişletebilir ve daha ergonomik bir kullanım sağlayabilirsiniz. Farklı renk ve boyutlardaki buton kapakları, kontrol panellerinde görsel ayrım sağlar. Uzatma çubukları (extension shafts) kullanarak, cihaz kasası ile PCB arasındaki mesafeyi kapatabilirsiniz.

Kontrol Panelleri Tasarımı

IC-201 tact switchler kullanılarak yapılacak kontrol paneli tasarımlarında dikkat edilmesi gereken bazı faktörler vardır.

Ergonomik Panel Tasarımı: Kontrol panellerinde tact switchlerin etkili kullanımı için ergonomi ve kullanıcı deneyimi önemlidir. Butonlar arası yeterli mesafe (genellikle en az 10-15mm) bırakılmalı, bu sayede kullanıcının yanlışlıkla birden fazla butona basması önlenmelidir. Sık kullanılan fonksiyonlar için butonlar, kolay erişilebilir konumlara yerleştirilmelidir.

Paket İçeriği

• 5 x IC-201 Tact Switch Pioneer Buton 3.5x6 Kısa Bacak 0.8mm
