IC-201 Tact Switch 90° Şaseli

IC-201 Tact Switch 90° Şaseli

IC-201 Tact Switch, 90 derece şaseli bir buton anahtar olup, kompakt yapısı ve sağlam tasarımıyla çeşitli elektronik uygulamalarda yaygın olarak kullanılmaktadır. Bu buton, kolay montaj ve güvenilir anahtarlama özellikleri sunar. Genellikle kullanıcı girişleri, devre kontrolü ve sinyal yönlendirme gibi işlevlerde kullanılır.

IC-201 Tact Switch 90° Şaseli, PCB'ye dik açıyla monte edilebilen, anlık kontak sağlayan (momentary) bir buton çeşididir. Standart tact switchlerden farklı olarak, butonun basma yönü PCB yüzeyine 90 derece açıyla konumlandırılır. Bu özellik, PCB'nin dikey monte edildiği ve yan kontrol gerektiren cihazlar için idealdir.

4 pinli yapısı ve güvenilir kontak mekanizmasıyla, kontrol panelleri, test cihazları, ses ekipmanları ve çeşitli elektronik projelerde kullanıcı arayüzü olarak tercih edilir. Şaseli yapısı, cihaz kasalarına montaj için ek sabitleme imkanı sağlar ve butona daha fazla mekanik dayanıklılık kazandırır.

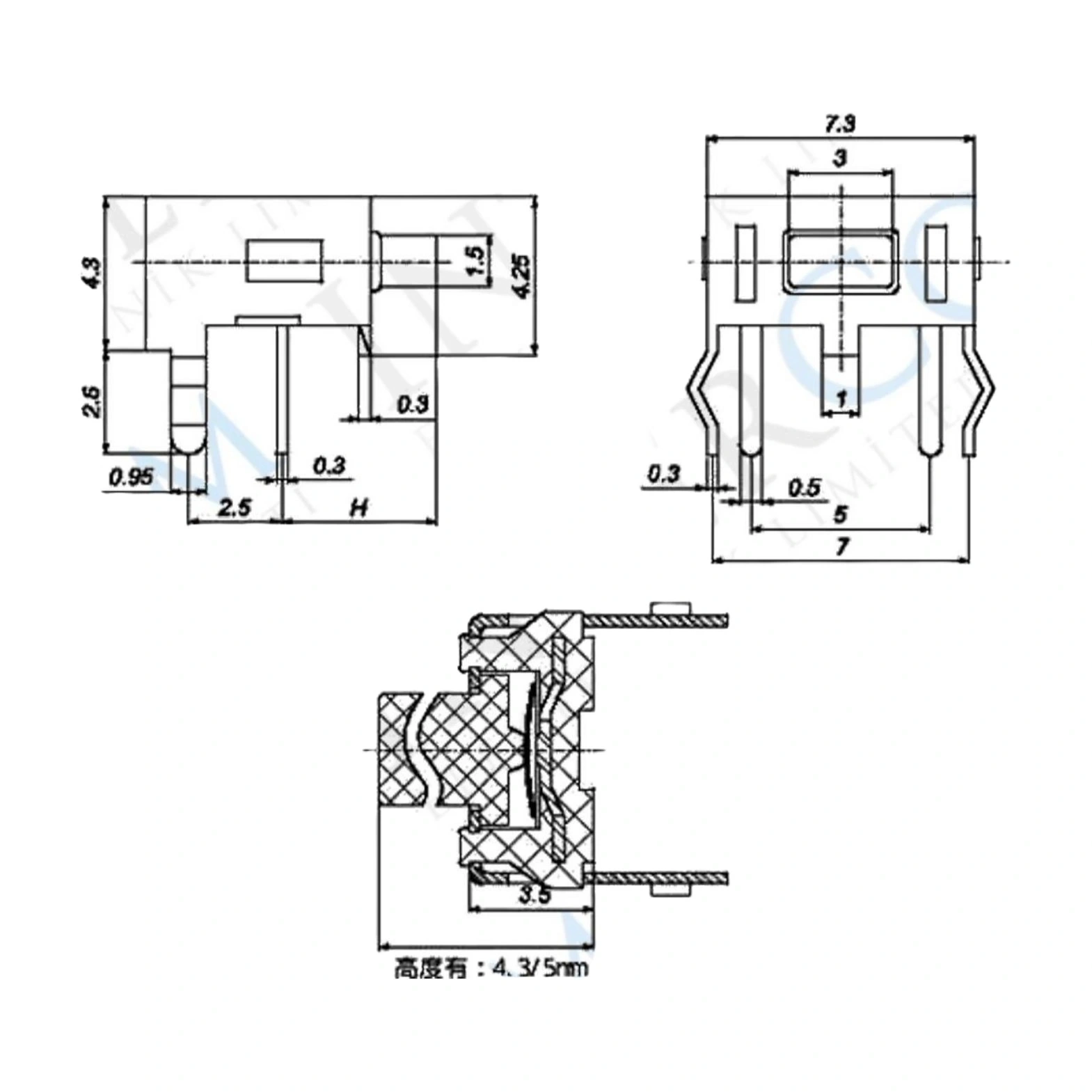

Teknik Özellikler

IC-201 Tact Switch 90° Şaseli model, yandan basmalı yapısı ve PCB'ye dik montaj özelliğiyle öne çıkar. Temel teknik özellikleri aşağıda listelenmiştir.

• Model: IC-201 90° Şaseli
• Tip: Tact Switch (Momentary Push Button)
• Montaj Açısı: 90° (PCB'ye dik)
• Pin Sayısı: 4 pin
• Pin Dizilimi: 2×2 düzen
• Şase Tipi: Yan montaj destekli
• Çalışma Şekli: Anlık kontak (basıldığında ON, bırakıldığında OFF)
• Kontak Direnci: ≤50mΩ
• Yalıtım Direnci: ≥100MΩ
• Elektriksel Ömür: 100,000 çalışma döngüsü
• Çalışma Kuvveti: 160±50gf
• Buton Rengi: Siyah
• Kontak Tipi: SPST-NO (Single Pole, Single Throw - Normally Open)
• Çalışma Voltajı: DC 12V (maksimum)
• Çalışma Akımı: 50mA (maksimum)
• Çalışma Sıcaklığı: -20°C ~ +70°C
• Gövde Malzemesi: Plastik ve metal
• Kontak Malzemesi: Bakır alaşım, gümüş kaplama

Kullanım Avantajları

IC-201 90° şaseli tact switch, diğer buton tiplerine göre çeşitli avantajlar sunar. 90 derece açılı yapısı, özellikle belirli proje tasarımlarında büyük kolaylık sağlar.

• Yan Erişim: PCB'ye dik montaj ile yan kontrol imkanı.
• Panel Uyumu: Cihaz kasası üzerinden erişim için ideal tasarım.
• Şaseli Yapı: Ek mekanik dayanıklılık ve sabitleme noktaları.
• Kompakt Tasarım: PCB'de minimum alan kaplayan yapı.
• Belirgin Tıklama: Net dokunsal geri bildirim sunan mekanizma.
• Kolay Montaj: Standart pin aralığı ve şase delikleri.
• Uzun Ömürlü: 100,000+ basma döngüsü dayanıklılığı.
• Düşük Kontak Direnci: ≤50mΩ ile minimal sinyal kaybı.
• Çift İç Bağlantı: Redundant pin tasarımı ile güvenilir kontak.

İdeal Kullanım Alanları

IC-201 90° Şaseli Tact Switch, PCB'ye dik montaj gerektiren çeşitli elektronik uygulamalarda kullanılabilir. Bu tür uygulamalar aşağıda listelenmiştir.

• Kontrol Panelleri: Yan erişim gerektiren kullanıcı arayüzleri
• Test ve Ölçüm Cihazları: Yan kontrol butonları
• Ses Ekipmanları: Mikser, amplifikatör ve ekolayzer kontrolleri
• Endüstriyel Kontrol Sistemleri: Makine kontrol panelleri
• Tıbbi Cihazlar: Kullanıcı girişi gerektiren medikal ekipmanlar
• Oyun Kontrolleri: Arcade makineleri ve oyun konsolları
• Telekomünikasyon Cihazları: Yan kontrol butonlu iletişim araçları
• Uzaktan Kumandalar: Kenar butonları gerektiren kumandalar
• DIY Elektronik Projeler: Arduino ve Raspberry Pi uygulamaları
• Veri Giriş Cihazları: Özel klavye ve giriş sistemleri

Montaj ve Kullanım İpuçları

90° Açılı Tasarımın Avantajları

Standart düz tact switchlerden farklı olarak, 90 derece açılı tasarım çeşitli benzersiz avantajlar sunar.

Yandan Erişim Kolaylığı: 90 derece açılı tact switch tasarımı, PCB'nin dikey konumlandırıldığı cihazlarda kullanıcı arayüzü oluşturmak için idealdir. PCB'nin cihaz kasasına paralel monte edildiği durumlarda, kullanıcının kasanın yan tarafından butona erişmesini sağlar.

Şaseli Yapının Faydaları

IC-201 90° Tact Switch'in şaseli yapısı, cihazlara entegrasyonda ve uzun vadeli kullanımda önemli avantajlar sağlar.

Güçlendirilmiş Mekanik Dayanıklılık: Şaseli yapı, butonun PCB'ye daha sağlam montajını mümkün kılar. Standart tact switchlerde sadece pinler üzerinden PCB'ye tutunma sağlanırken, şaseli tasarımda ek montaj noktaları bulunur. Bu özellik, sürekli kullanım sırasında oluşan mekanik strese karşı daha iyi direnç sağlar.

Mikrodenetleyici Uygulamaları

IC-201 90° şaseli tact switch, Arduino ve diğer mikrodenetleyici projelerinde ideal bir kullanıcı giriş komponenti olarak kullanılabilir.

Dijital Kontrol Arayüzü: Tact switchleri mikrodenetleyici projelerinde kullanmak basit ve etkilidir. Bağlantı için, butonun bir tarafı GND'ye, diğer tarafı 10kΩ pull-up direnci üzerinden dijital pine ve 5V'a bağlanır. Alternatif olarak, Arduino'nun dahili pull-up dirençleri (INPUT_PULLUP modu) kullanılabilir.

Panel Tasarımı Önerileri

IC-201 90° şaseli tact switchler kullanılarak yapılacak kontrol paneli tasarımlarında dikkat edilmesi gereken özel hususlar vardır.

Etkili Panel Entegrasyonu: 90 derece açılı butonlar, panel tasarımında farklı bir yaklaşım gerektirir. Standart düz butonlardan farklı olarak, panel deliği PCB'ye dik açıyla konumlandırılmalıdır. Panel deliği çapı, butonun rahatça hareket edebileceği boyutta olmalı, ancak çok büyük olmamalıdır (genellikle 4-5mm).

Alternatif Kullanım Alanları

IC-201 90° şaseli tact switch, temel işlevinin ötesinde yaratıcı projelerde de kullanılabilir.

Yaratıcı Uygulama Fikirleri: Bu tür switchler, geleneksel kullanımları dışında çeşitli projeler için de idealdir. Limit switch olarak: Mekanik hareketli sistemlerde konum algılama için kullanılabilir. Dokunmatik arayüz alternatifleri: Kapasitif dokunmatik sensörlerin kullanılamadığı zorlu ortamlarda mekanik alternatif sunar.

Paket İçeriği

• 1 x IC-201 Tact Switch 90° Şaseli
