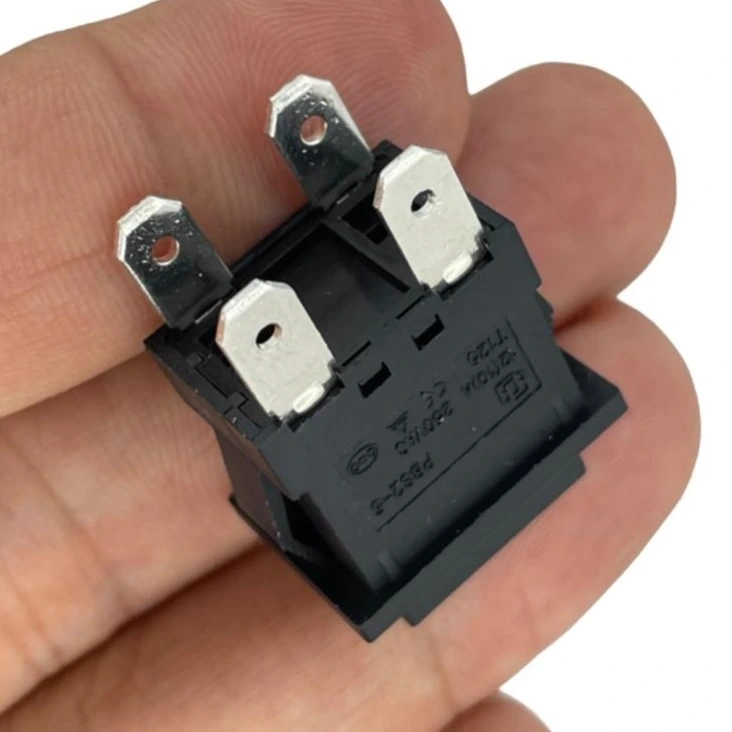

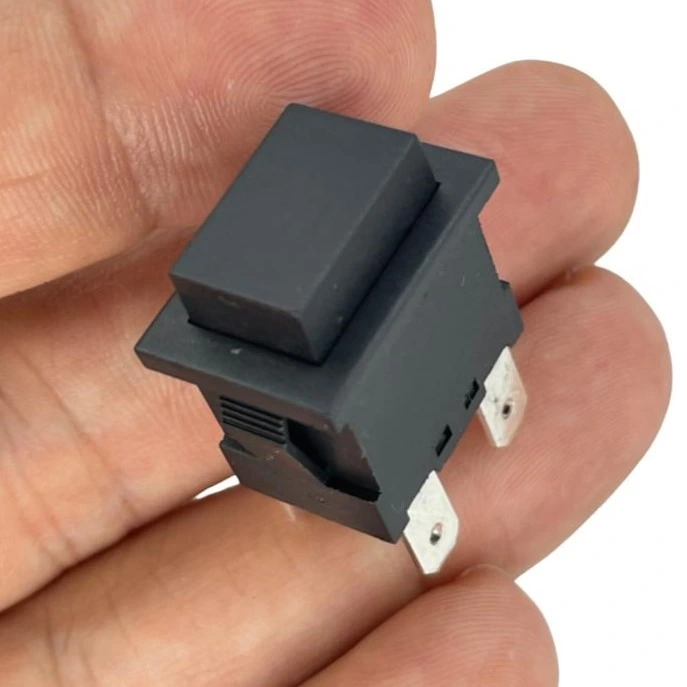

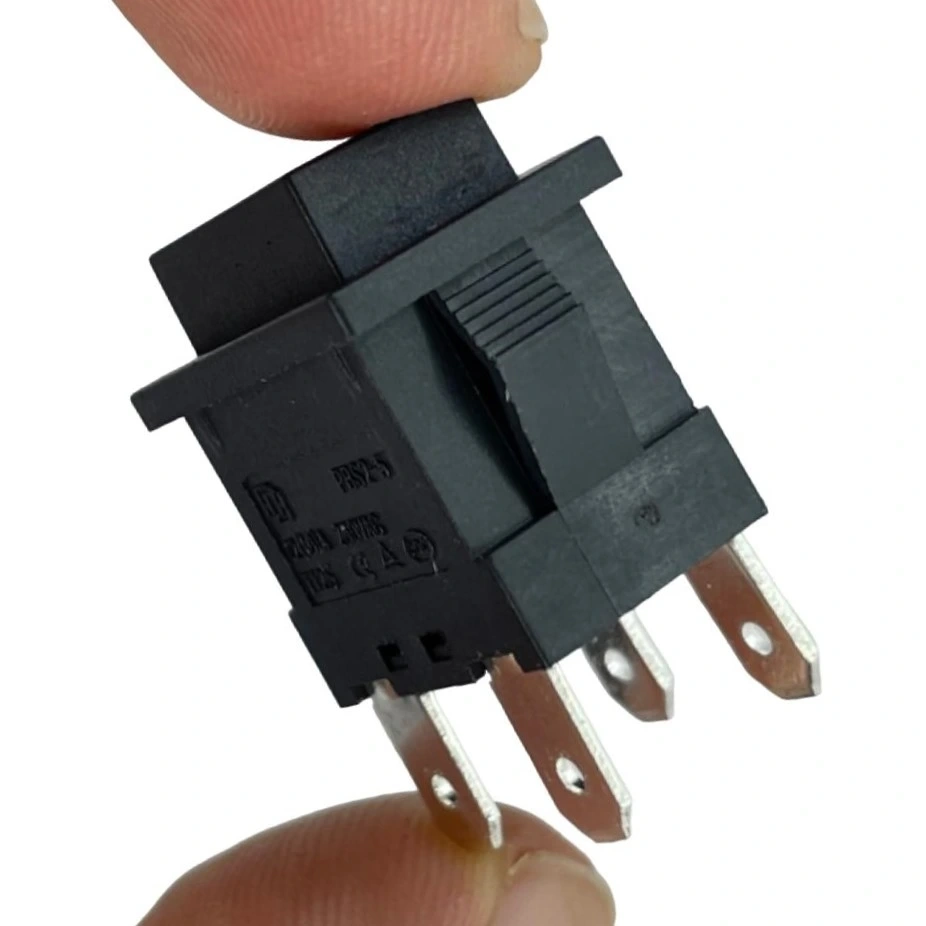

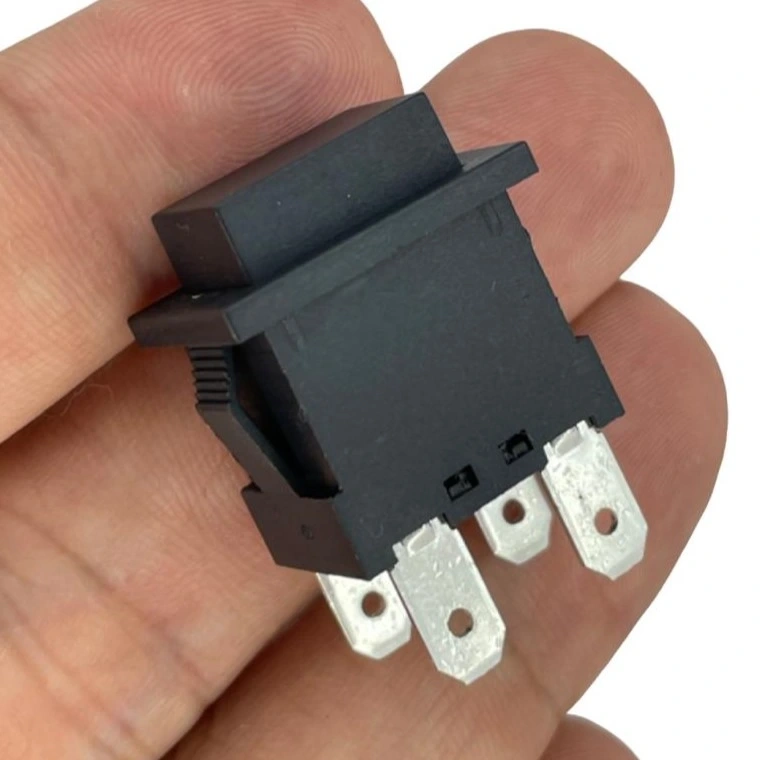

IC-180H1 Basmalı Kare Süpürge Anahtarı Elektrik Süpürge Şarteli 4P
IC-180H1 Basmalı Kare Süpürge Anahtarı, elektrikli süpürge ve diğer ev aletleri için tasarlanmış dayanıklı bir açma/kapama kontrol bileşenidir. 4 pinli (4P) yapısı ile güvenilir elektriksel bağlantı sağlayan bu şartel, basmalı mekanizması sayesinde kolay kullanım sunar.
Kare formlu kompakt tasarımı ile çeşitli elektrikli cihazlara kolay entegrasyon sağlayan bu ürün, Buton - Switch - Anahtar kategorisinde elektrikli süpürge ve benzeri ev aletlerinin tamir ve bakımı için ideal bir seçenektir.
Endüstriyel standartlara uygun üretilen ve uzun ömürlü kullanım sunan bu anahtar, elektrikli ev aletleri tamir ve bakım işlerinde sıklıkla tercih edilmektedir. Yüksek kaliteli malzemeden üretilen bu şartel, güvenli ve dayanıklı bir çözüm sunar.
Teknik Özellikler
IC-180H1 Basmalı Kare Süpürge Anahtarı Elektrik Süpürge Şarteli 4P'nin detaylı teknik özellikleri aşağıda listelenmiştir.
- Model: IC-180H1
- Tip: Basmalı (Push) Anahtar
- Pin Sayısı: 4P (4 Pin)
- Anahtar Formu: Kare

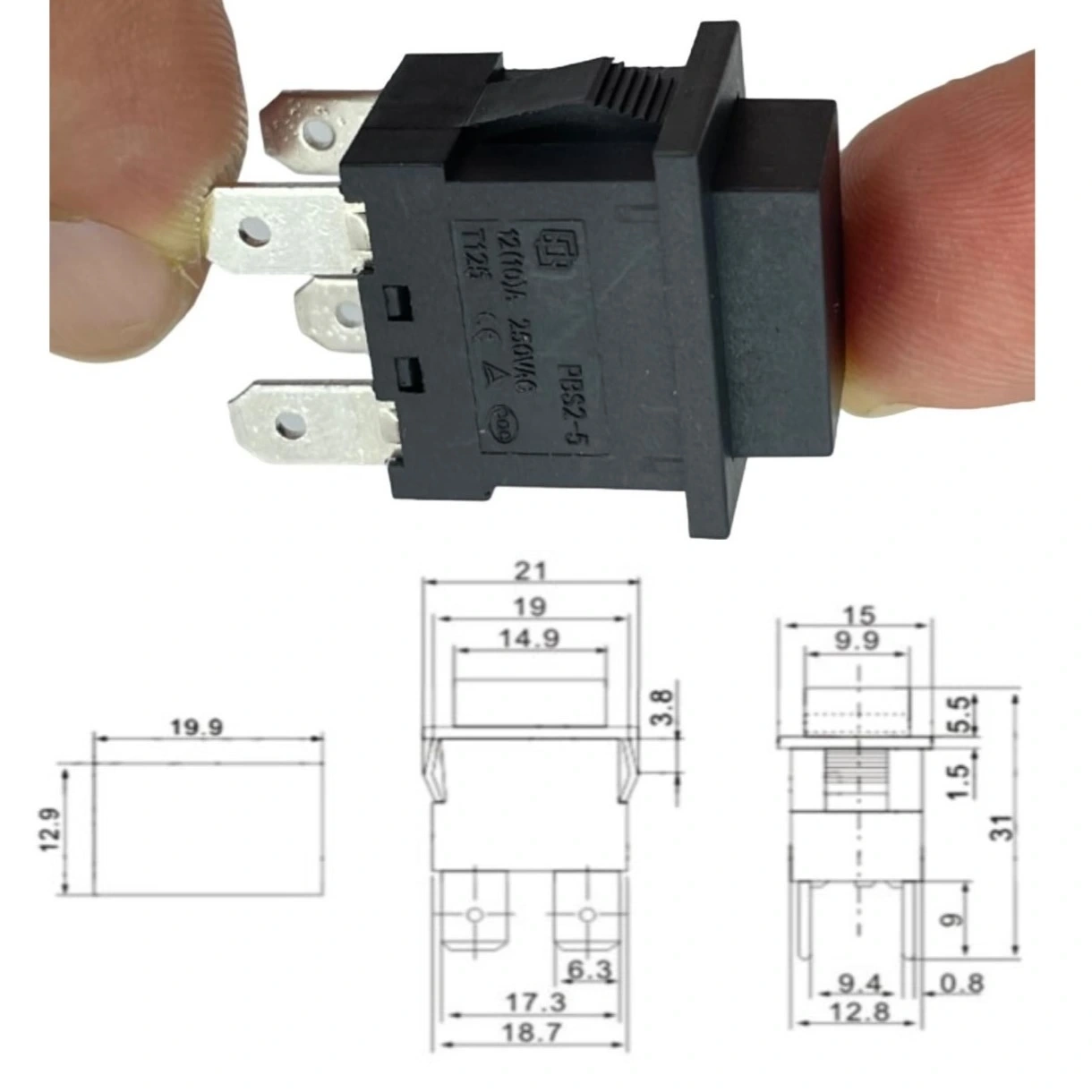

- Boyutlar: 28.5 x 22 x 16 mm
- Montaj Delik Ölçüsü: 19 x 13 mm
- Anma Akımı: 16A
- Anma Gerilimi: 250V AC
- Kontak Direnci: ≤50mΩ
- İzolasyon Direnci: ≥100MΩ
- Dayanım Gerilimi: 1500V AC / 1 dakika
- Çalışma Sıcaklığı: -25°C ile +85°C arası
- Mekanik Ömür: ≥50,000 çevrim
- Elektriksel Ömür: ≥10,000 çevrim
- Malzeme: Alev geciktirici PA66 (Poliamid) gövde
- Kontak Malzemesi: Gümüş alaşımlı bakır
- Terminal Tipi: Lehimli pin bağlantı
- Koruma Sınıfı: IP40
- Anahtar Fonksiyonu: SPST (Single Pole Single Throw)
- Renk: Siyah
- Basma Kuvveti: 4-6N
- Standartlar: CE, RoHS uyumlu
Kullanım Alanları
IC-180H1 Basmalı Kare Süpürge Anahtarı Elektrik Süpürge Şarteli 4P'nin kullanılabileceği çeşitli alanlar ve uygulamalar.
Ev Aletleri
- Elektrik süpürgeleri
- Blenderler
- Mikserler
- Küçük mutfak robotları
- Kahve makineleri
Endüstriyel Uygulamalar
- Endüstriyel vakum sistemleri
- Küçük atölye makineleri
- Havalandırma kontrol sistemleri
- Taşınabilir elektrikli ekipmanlar
- Küçük ölçekli makine kontrolleri
DIY ve Hobi Projeleri
- Elektrikli hobi projeleri
- Tamir ve yenileme çalışmaları
- Özel elektronik cihaz tasarımları
- Prototip geliştirme
- Eğitim amaçlı elektronik uygulamalar
Avantajlar ve Özellikler
IC-180H1 Basmalı Kare Süpürge Anahtarı Elektrik Süpürge Şarteli 4P'nin sağladığı avantajlar ve çözümler.
- Yüksek Dayanıklılık: 50,000 çevrimi aşan mekanik ömür
- Kolay Kullanım: Basit basma mekanizması ile kullanım kolaylığı
- Güvenli Bağlantı: 4 pinli yapı ile sağlam elektriksel bağlantı
- Kompakt Tasarım: Minimum alan gerektiren kare form faktörü
- Yüksek Akım Kapasitesi: 16A akıma kadar güvenli çalışma
- Kaliteli Malzeme: Alev geciktirici PA66 gövde ile güvenlik
- Uzun Ömür: Aşınmaya dayanıklı yüksek kaliteli kontak yapısı
- Kolay Montaj: Standart montaj deliği boyutları
- Geniş Sıcaklık Aralığı: -25°C ile +85°C arası çalışma kapasitesi
- Endüstri Standartları: CE ve RoHS sertifikalı
Montaj ve Kullanım
IC-180H1 Basmalı Kare Süpürge Anahtarı Elektrik Süpürge Şarteli 4P'nin montaj ve kullanım süreci hakkında bilgiler.
İpucu: Montaj öncesi cihazın elektrik bağlantısını mutlaka kesin.
Montaj Adımları:
- Hazırlık: Cihazın elektrik bağlantısını kesin
- Eski Anahtarın Sökülmesi: Mevcut anahtarı cihazdan dikkatlice çıkarın
- Kablo Bağlantıları: Mevcut kablo bağlantılarını not edin veya fotoğraflayın
- Montaj Deliği Kontrolü: 19 x 13 mm montaj deliğinin uygunluğunu kontrol edin
- Lehimleme: Kablo uçlarını yeni anahtarın pinlerine dikkatlice lehimleyin
- Anahtar Yerleştirme: Anahtarı montaj deliğine yerleştirin
- Sabitleme: Gerekirse yan klipsler veya yapıştırıcı ile sabitleyin
- Test Etme: Montaj sonrası anahtarın düzgün çalıştığını kontrol edin
Bağlantı Şeması:
- Pin 1: Genellikle giriş (L) faz bağlantısı
- Pin 2: Genellikle çıkış (yük) bağlantısı
- Pin 3-4: Yardımcı kontaklar veya anahtar durum göstergesi için
- Kablo Renkleri: Cihazın orijinal bağlantı şemasına göre kabloları bağlayın
- İzolasyon: Açıkta kalan bağlantıları izole edin
Sorun Giderme ve İpuçları
IC-180H1 Basmalı Kare Süpürge Anahtarı Elektrik Süpürge Şarteli 4P kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Anahtar Tepki Vermiyor: Lehim bağlantılarını kontrol edin, gerekirse yeniden lehimleyin
- Zor Basma/Çıkma: Mekanizmada toz birikimi olabilir, hava ile temizleyin
- Aşırı Isınma: Akım değerlerinin uygunluğunu kontrol edin, yüksek akım çeken cihazlarda kullanmayın
- Montaj Zorluğu: Delik ölçülerini kontrol edin, gerekirse hafifçe genişletin
- Kısa Devre: Pin bağlantılarının birbirine temas etmediğinden emin olun
Bakım ve Uzun Ömür İpuçları
- Periyodik olarak toz ve kirden arındırın
- Aşırı basınç uygulamaktan kaçının
- Nemli ortamlarda kullanım sonrası koruyucu sprey uygulayın
- Cihaz üzerinde fiziksel darbe oluşturmayın
- Anma değerlerinin üzerindeki akım ve gerilimde kullanmayın
- Sürekli açma-kapama gerektiren uygulamalarda yedek anahtar bulundurun
Paket İçeriği
İlgili Ürün Kategorilerimiz
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve anahtar ürünleri konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Test edilmiş ve orijinal ürünler
- Teknik Destek: Uzman ekip ile ürün seçimi ve kullanımı konusunda danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Tüm elektronik projeleriniz için gerekli komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
IC-180H1 anahtarı hangi tür elektrik süpürgelerine uygundur?
Çoğu ev tipi elektrikli süpürge modeli ve endüstriyel tipler dahil 16A'e kadar akım çeken süpürgelerde kullanılabilir.
4P (4 pin) ne anlama geliyor ve neden önemli?
4 adet elektriksel bağlantı pini olduğunu gösterir. Ana devre bağlantısı ve yardımcı fonksiyonlar için ek bağlantı imkanı sağlar.
Bu anahtarın mekanik ömrü ne kadardır?
50,000 çevrimden fazla mekanik dayanıklılığa sahiptir. Normal ev kullanımında yıllarca sorunsuz çalışır.
Montaj için özel bir alete ihtiyaç var mı?
Standart el aletleri yeterlidir. Lehimleme için havya, kablo soyma pensesi ve ince uçlu yan keski gerekebilir.
IP40 koruma sınıfı ne anlama gelir?
1mm'den büyük katı cisimlere karşı korumalı, ancak suya karşı korumasız olduğunu gösterir. İç mekan kullanımı için tasarlanmıştır.
Bu anahtar nemli ortamlarda kullanılabilir mi?
IP40 sınıfı su koruması sağlamaz. Nemli ortamlarda kullanım için ek koruma veya daha yüksek IP sınıfı anahtar tercih edilmelidir.
Hangi kablo kalınlığı ile kullanılmalıdır?
16A akım için en az 1mm² kesitli kablo önerilir. Yüksek güç gerektiren uygulamalarda 1.5mm² tercih edilmelidir.
Bu anahtar LED göstergeli cihazlarda kullanılabilir mi?
Evet, yardımcı pinler LED gösterge bağlantısı için kullanılabilir. Bu sayede anahtarın açık/kapalı durumu görsel olarak belirtilebilir.
