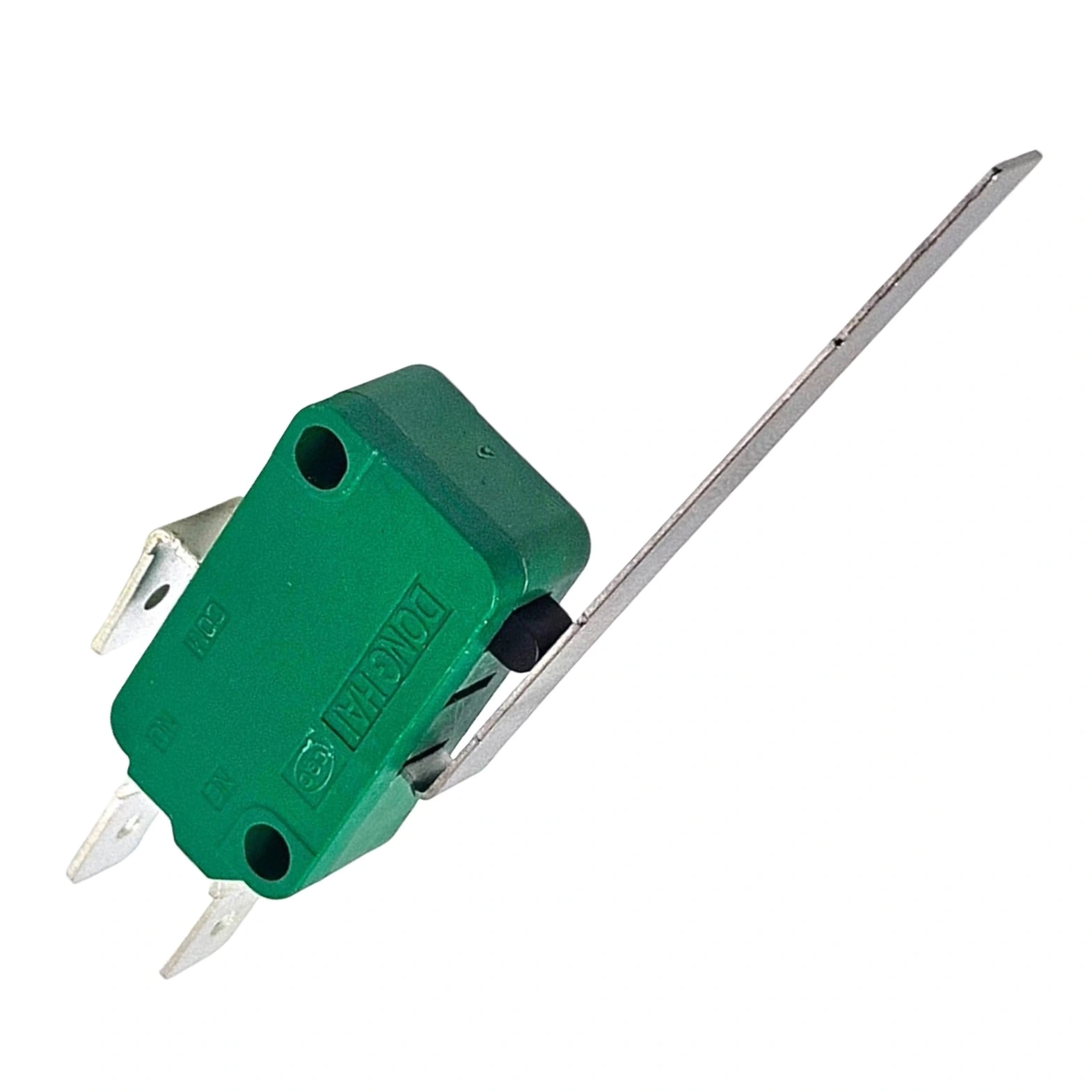

IC-176A Micro Switch Uzun Palet 16A

IC-176A Micro Switch Uzun Palet 16A

IC-176A Micro Switch, uzun paletli bir mekanizmaya sahip, yüksek akım taşıma kapasitesine uygun tasarlanmış bir mikro anahtardır. 16A'e kadar akımları yönetebilen bu anahtar, hassas kontrol ve dayanıklılık gerektiren elektrik devrelerinde sıklıkla tercih edilir.

IC-176A Micro Switch Uzun Palet modeli, 16A yüksek akım kapasitesi ve uzun palet tasarımıyla endüstriyel ve profesyonel uygulamalar için geliştirilmiş güçlü bir anahtarlama çözümüdür. Uzun paletli tasarımı sayesinde geniş bir açıda ve mesafede aktivasyona imkan veren bu mikro switch, hassas algılama gerektiren mekanik sistemlerde ideal performans sağlar.

Endüstriyel makine kontrolleri, limit anahtarları, otomatik kapı ve güvenlik sistemleri, arcade oyun makineleri ve çeşitli elektronik projelerde güvenilir anahtarlama sağlayan IC-176A, dayanıklı yapısı ve yüksek akım taşıma kapasitesi ile uzun vadeli çözümler sunar. Geniş çalışma sıcaklığı aralığı ve üstün mekanik dayanıklılığı ile zorlu çalışma koşullarında bile güvenle kullanılabilir.

Teknik Özellikler

IC-176A Micro Switch, endüstriyel standartlarda üretilmiş yüksek performanslı, uzun paletli bir anahtarlama bileşenidir.

• Model: IC-176A
• Tip: Uzun Paletli Mikro Switch
• Maksimum Çalışma Voltajı: 250V AC
• Maksimum Akım Kapasitesi: 16A
• Kontak Yapısı: SPDT (Tek Kutuplu Çift Yönlü)
• Terminal Sayısı: 3 (COM, NO, NC)
• Gövde Rengi: Siyah
• Palet Tipi: Uzun Düz Palet
• Palet Uzunluğu: Yaklaşık 50mm
• Palet Malzemesi: Paslanmaz çelik
• Gövde Malzemesi: Yüksek dayanımlı termoplastik
• Kontak Malzemesi: Gümüş alaşım

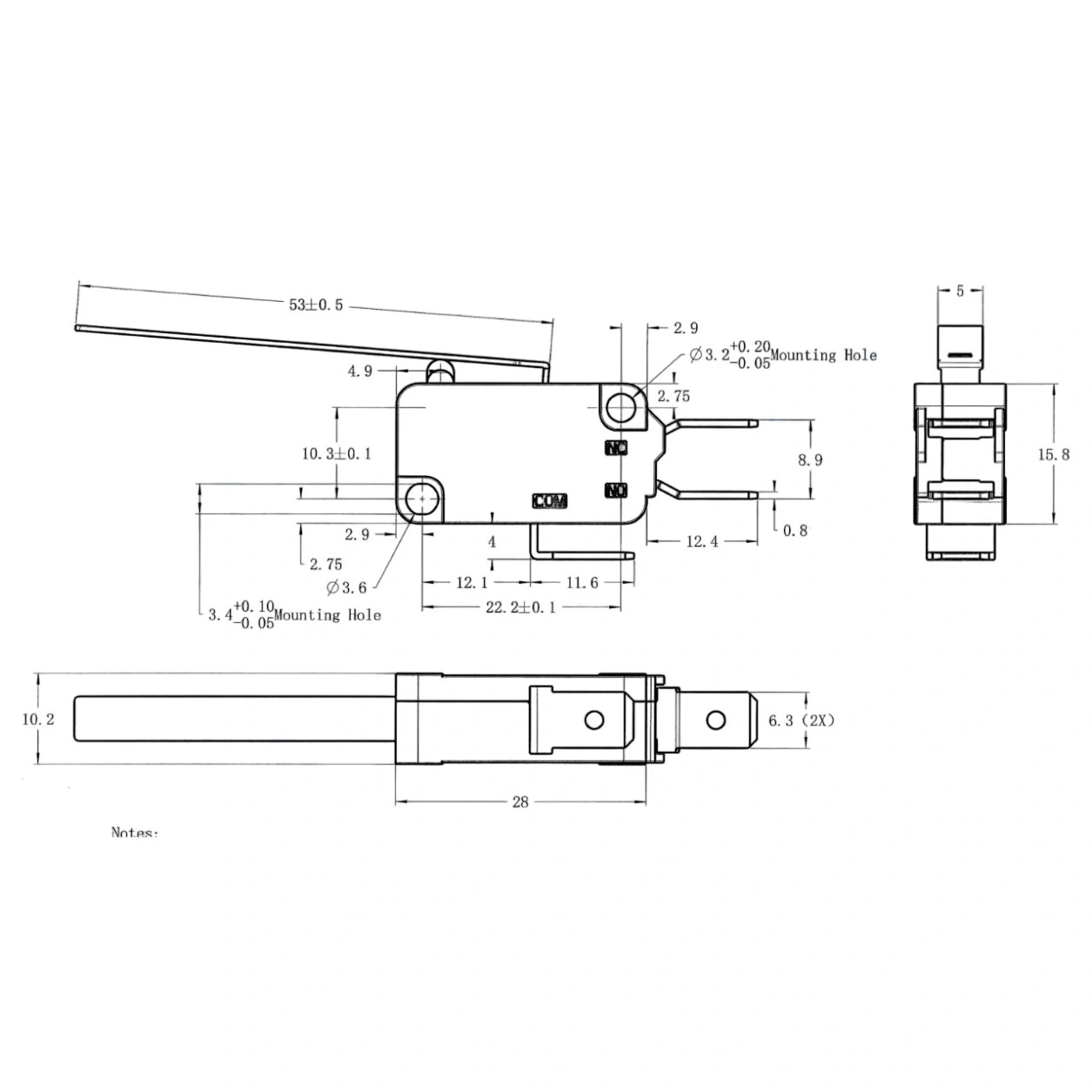

• Gövde Boyutları: Yaklaşık 20mm x 10mm x 6mm
• Toplam Uzunluk: Yaklaşık 70mm (palet dahil)
• Aktivasyon Kuvveti: Yaklaşık 100gf (gram-kuvvet)
• Çalışma Sıcaklığı: -25°C ~ +85°C
• Mekanik Ömür: >1,000,000 çalışma döngüsü
• Elektriksel Ömür: >100,000 çalışma döngüsü (tam yükte)
• Kontak Direnci: ≤ 15mΩ
• Yalıtım Direnci: ≥ 100MΩ (500V DC)
• Dielektrik Dayanımı: 1500V AC / 1 dakika
• Montaj Deliği Çapı: 2-3mm
• Terminal Tipi: Lehim bağlantılı
• Koruma Sınıfı: IP40 (toz korumalı)

Kullanım Avantajları

IC-176A Uzun Paletli Micro Switch, çeşitli uygulama alanlarında önemli avantajlar sunar.

• Uzun Palet Tasarımı: Geniş mesafe ve açıdan algılama imkanı.
• Yüksek Akım Kapasitesi: 16A ile güçlü cihazları doğrudan kontrol.
• SPDT Kontak Yapısı: Çift yönlü kontrol imkanı.
• Düşük Kontak Direnci: ≤15mΩ ile verimli elektrik iletimi.
• Uzun Mekanik Ömür: 1 milyon+ çalışma döngüsü dayanıklılığı.
• Paslanmaz Çelik Palet: Aşınmaya ve korozyona dayanıklı.
• Hassas Aktivasyon: 100gf ile kolay tetiklenme.
• Geniş Çalışma Sıcaklığı: -25°C ~ +85°C sıcaklık aralığı.
• Kompakt Gövde: Küçük alanlara kolay montaj.
• Yüksek Yalıtım: ≥100MΩ ile güvenli elektriksel izolasyon.
• Ayarlanabilir Palet: İhtiyaca göre bükülebilir ve kısaltılabilir.
• Endüstriyel Dayanıklılık: Zorlu koşullarda güvenilir çalışma.

İdeal Kullanım Alanları

IC-176A Uzun Paletli Micro Switch, uzun paleti ve yüksek akım kapasitesi ile çeşitli alanlarda kullanılabilir.

• Endüstriyel Makine Kontrolleri: Limit ve konum sensörleri
• Otomatik Kapı Sistemleri: Sınır algılama ve güvenlik kontrolleri
• Arcade Oyun Makineleri: Joystick ve kontrol sistemleri
• Güvenlik Bariyerleri: Durum algılama sensörleri
• CNC Makineleri: Eksen limit anahtarları
• Büyük Elektrikli Ev Aletleri: Kapak ve konum sensörleri
• Vending Makineleri: Ürün algılama ve düşme kontrolü
• Konveyör Sistemleri: Malzeme algılama ve yönlendirme
• DIY Elektronik Projeleri: Yüksek akım anahtarlama uygulamaları
• Profesyonel 3D Yazıcılar: Eksen sınır kontrolü
• Robotik Projeler: Dokunma ve konum sensörleri
• Tarım Makineleri: Hareket ve konum kontrolü

Montaj ve Kullanım İpuçları

Uzun Palet Tasarımının Avantajları

IC-176A'nın uzun palet tasarımı, çeşitli teknik ve pratik avantajlar sağlar.

Erişim ve Esneklik: Yaklaşık 50mm uzunluğundaki palet, mikro switchin ulaşamayacağı veya montaj yapılamayacak noktalardaki hareketleri algılayabilir. Standart palet veya makara kollu switchlerin aksine, daha geniş bir açıdan ve mesafeden aktivasyon sağlar. Paletin esnek yapısı, özel montaj gereksinimlerine göre hafifçe şekillendirilebilir. Çok yönlü hareket algılama kabiliyeti sunar - hem basma hem de sürtünme hareketleriyle tetiklenebilir. Dar ve erişilmesi zor alanlardaki hareketleri algılamak için mükemmeldir. Paletin uzun olması, daha az aktivasyon kuvveti gerektirir, hassas algılama gerektiren uygulamalarda avantaj sağlar.

16A Yüksek Akım Kapasitesinin Önemi

16A akım kapasitesi, IC-176A'yı birçok uygulamada üstün kılan önemli bir özelliktir.

Endüstriyel Güç Kontrolü: 16 Amperlik yüksek akım kapasitesi, bu switch ile endüstriyel cihazları ve güçlü ekipmanları doğrudan kontrol edebilmenizi sağlar. 220V/230V şebeke voltajında 16A akım, yaklaşık 3500-3700W güç anlamına gelir ki bu değer birçok endüstriyel ekipman için yeterlidir. Küçük ve orta ölçekli elektrik motorları, ısıtıcılar, soğutma üniteleri ve endüstriyel lambalar gibi yüksek güçlü cihazları ilave röle veya kontaktör olmadan doğrudan anahtarlayabilir. Gümüş alaşımlı kontaklar, yüksek akımlarda oluşan ark ve ısıya karşı yüksek dayanıklılık gösterir, bu da uzun süreli güvenilir çalışma sağlar.

SPDT Kontak Yapısının Çok Yönlülüğü

IC-176A'nın SPDT (Tek Kutuplu Çift Yönlü) kontak yapısı, farklı uygulama senaryoları için esneklik sunar.

Çok Fonksiyonlu Kontrol: SPDT yapısı, tek bir switch ile iki farklı devre durumunu kontrol etme imkanı sağlar. Ortak terminal (COM), switch durumuna göre ya Normalde Açık (NO) ya da Normalde Kapalı (NC) terminal ile bağlantı kurar. Bu yapı, bir cihazı kapatırken aynı anda başka bir cihazı açma gibi ters işlevleri tek bir switch ile gerçekleştirmenize olanak tanır. Örneğin, bir makine belirli bir konuma ulaştığında bir motoru durdurup aynı anda bir uyarı lambasını yakabilirsiniz. SPDT yapısı, güvenlik uygulamalarında da önemlidir - NC terminali fail-safe (güvenli arıza) mantığı için kullanılabilir.

Endüstriyel Uygulama Senaryoları

IC-176A mikro switch, endüstriyel ortamlarda çeşitli şekillerde kullanılabilir.

Endüstriyel Algılama Çözümleri: CNC tezgahlarında eksen limit anahtarı olarak kullanıldığında, uzun palet sayesinde hareket eden parçaları uzaktan algılayabilir. Konveyör bantlar üzerinde ürün varlığını veya pozisyonunu tespit etmek için kullanılabilir, uzun palet banttan geçen nesneler tarafından tetiklenebilir. Endüstriyel kapı ve geçiş sistemlerinde, kapının tam kapanıp kapanmadığını kontrol etmek için kullanılabilir. Pres makineleri ve kesme ekipmanlarında sınır anahtarı olarak kullanılarak, aşırı hareketin önlenmesini sağlar. Otomasyon panellerinde, operatör güvenliği için koruyucu kapakların kapalı olduğunu doğrulamak için güvenlik sensörü görevi görebilir.

Arcade ve Oyun Makinesi Uygulamaları

IC-176A, arcade ve oyun makinesi tasarımında özel avantajlar sunar.

Oyun Kontrol Sistemleri: Arcade joystick mekanizmalarında, joystiğin her yöndeki hareketini algılamak için ideal bir çözümdür. Uzun palet, oyun makinesinin mekanik elementlerinin uzaktan tetiklemesine imkan tanır. 16A yük kapasitesi, oyun makinesi aydınlatması veya hareketli parçalarını doğrudan kontrol edebilir. Pinball makinelerinde top algılama, çarpma tepkileri ve puan tetikleme mekanizmaları için kullanılabilir. Yüksek kullanım frekansı olan oyun makinelerinde 1 milyon+ döngü mekanik ömrü uzun süreli dayanıklılık sağlar. Arcade ve oyun makinesi modifikasyonları veya DIY projelerinde kolay entegrasyon imkanı sunar.

DIY ve Hobi Projeleri İçin Kullanım

IC-176A mikro switch, hobi elektronik projelerinde çok yönlü bir bileşen olarak kullanılabilir.

Yaratıcı Proje Çözümleri: Arduino veya Raspberry Pi tabanlı projelerde konum ve hareket sensörü olarak kullanılabilir, uzun paleti sayesinde geniş bir algılama alanı sağlar. Hobi robotik projelerinde dokunma sensörü veya engel algılama mekanizması olarak entegre edilebilir. DIY CNC veya 3D yazıcı projelerinde eksen limit sensörü olarak görev yapabilir. Özel yapım arcade ve oyun kontrolcülerinde, joystick veya buton mekanizması için ideal bir çözüm sunar. Model tren ve RC araç projelerinde, hareket algılama ve kontrol sistemleri için kullanılabilir. DIY akıllı ev projelerinde, kapı/pencere sensörü veya mekanik tetikleme mekanizması olarak hizmet edebilir.

Paket İçeriği

• 1 x IC-176A Micro Switch (Uzun Palet, 16A)
