IC-170-2 Orta Kanca Micro Switch

IC-170-2 Orta Kanca Micro Switch

IC-170-2 Micro Orta Kanca, elektronik cihazlarda kullanılan bir tür minyatür anahtardır. Orta kanca tasarımıyla dikkat çeker, farklı anahtarlamalı uygulamalarda kullanılmak üzere tasarlanmıştır.

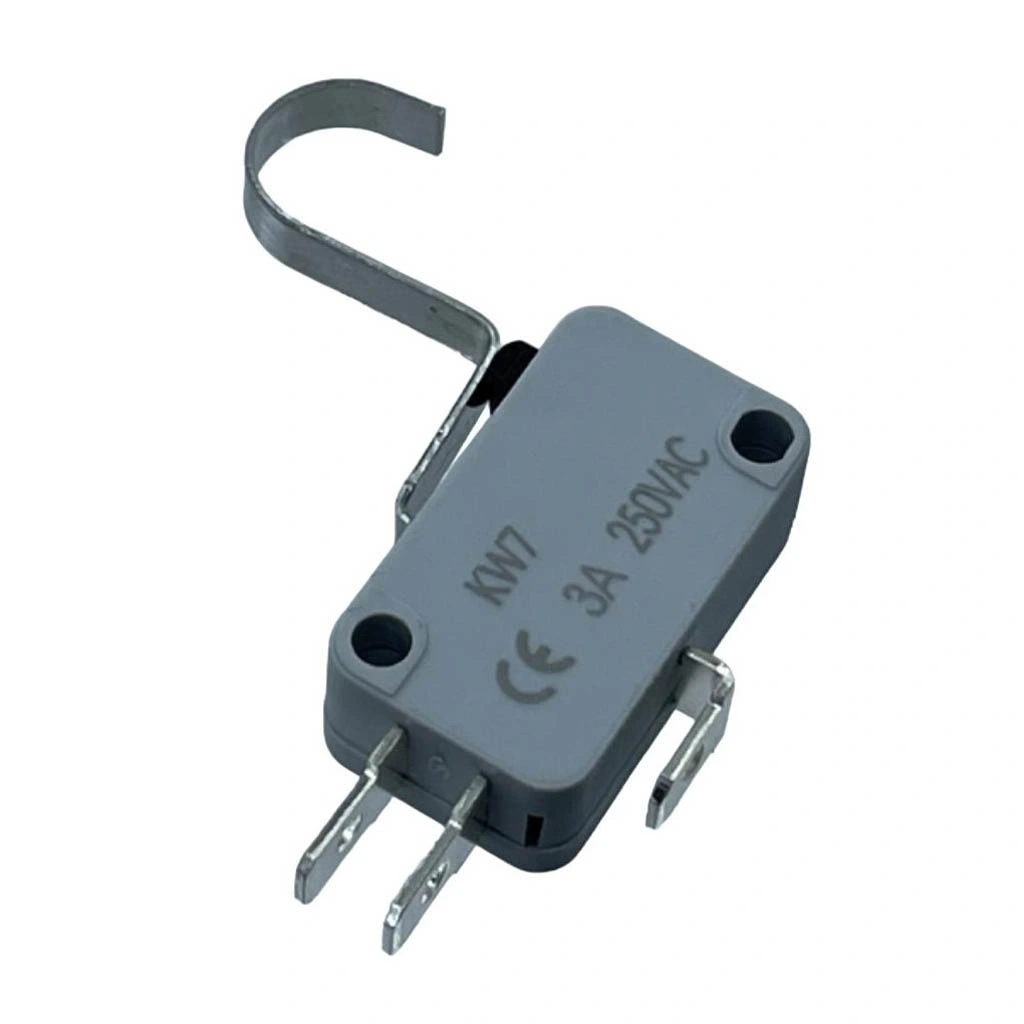

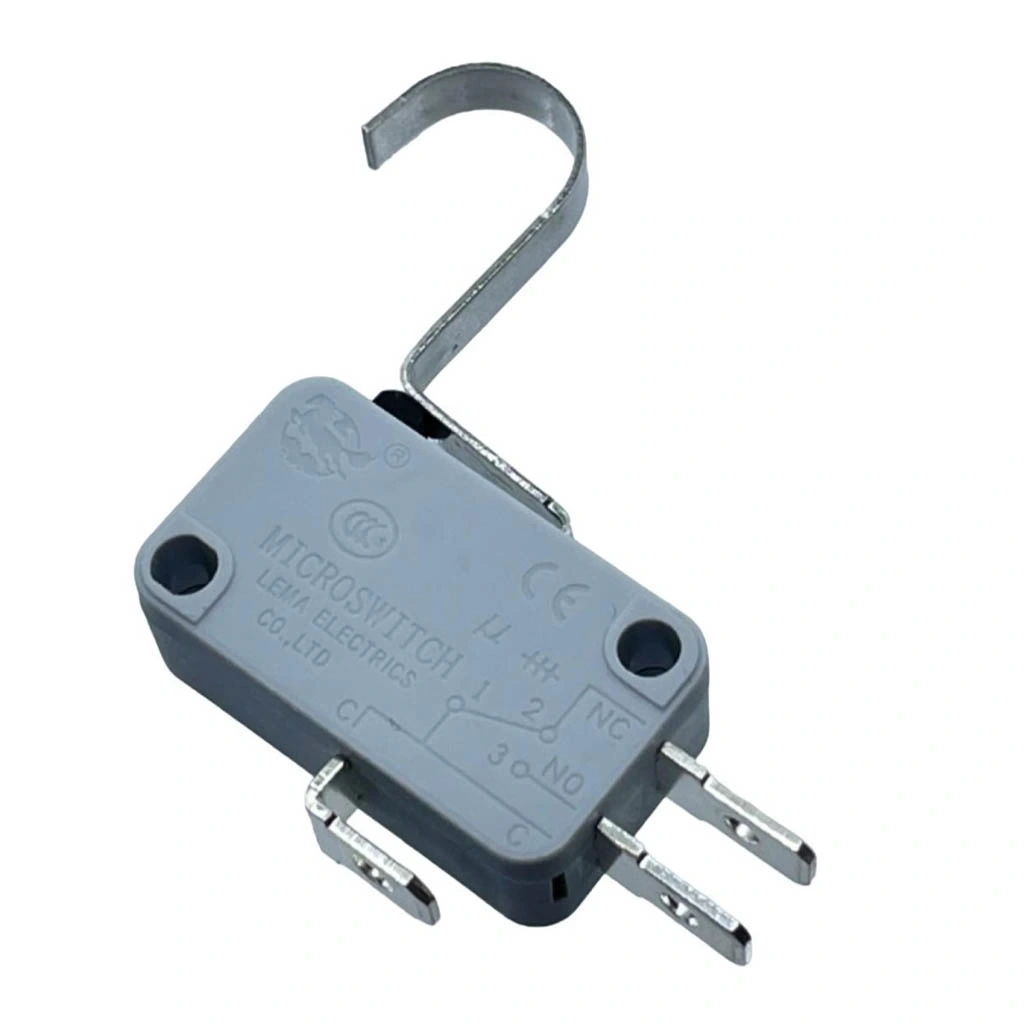

IC-170-2 Orta Kanca Micro Switch, orta uzunlukta kanca şeklindeki kolu sayesinde benzersiz algılama yeteneği sunan, kompakt ve dayanıklı bir anahtarlama çözümüdür. Standart mikro switchlerden farklı olarak, kanca tasarımı ile özel hareket mekanizmalarıyla kolaylıkla etkileşime geçebilen bu ürün, çeşitli elektronik ve mekanik projelerde ideal performans sağlar.

Endüstriyel cihazlar, elektrikli ev aletleri, oyun makineleri, otomatik kapı sistemleri ve çeşitli DIY projeler için mükemmel uyum sağlayan IC-170-2, dayanıklı yapısı ve hassas tetikleme mekanizması ile uzun ömürlü ve güvenilir çalışma sunar. Orta uzunluktaki kanca kol, hem doğrudan basma hem de çekme hareketleriyle aktive edilebilir, bu da tasarımcılara daha geniş bir uygulama esnekliği sağlar.

Teknik Özellikler

IC-170-2 Orta Kanca Micro Switch, hassas anahtarlama gerektiren uygulamalar için tasarlanmış yüksek kaliteli bir elektronik komponenttir.

• Model: IC-170-2
• Tip: Orta Kanca Kollu Mikro Switch
• Kontak Yapısı: SPDT (Tek Kutuplu Çift Yönlü)
• Terminal Tipi: PCB montaj bacaklı (pin)
• Gövde Rengi: Siyah
• Kol Tipi: Orta uzunlukta kanca
• Kol Malzemesi: Paslanmaz çelik
• Kol Uzunluğu: Yaklaşık 20mm
• Gövde Malzemesi: Yüksek dayanımlı termoplastik
• Kontak Malzemesi: Gümüş alaşım

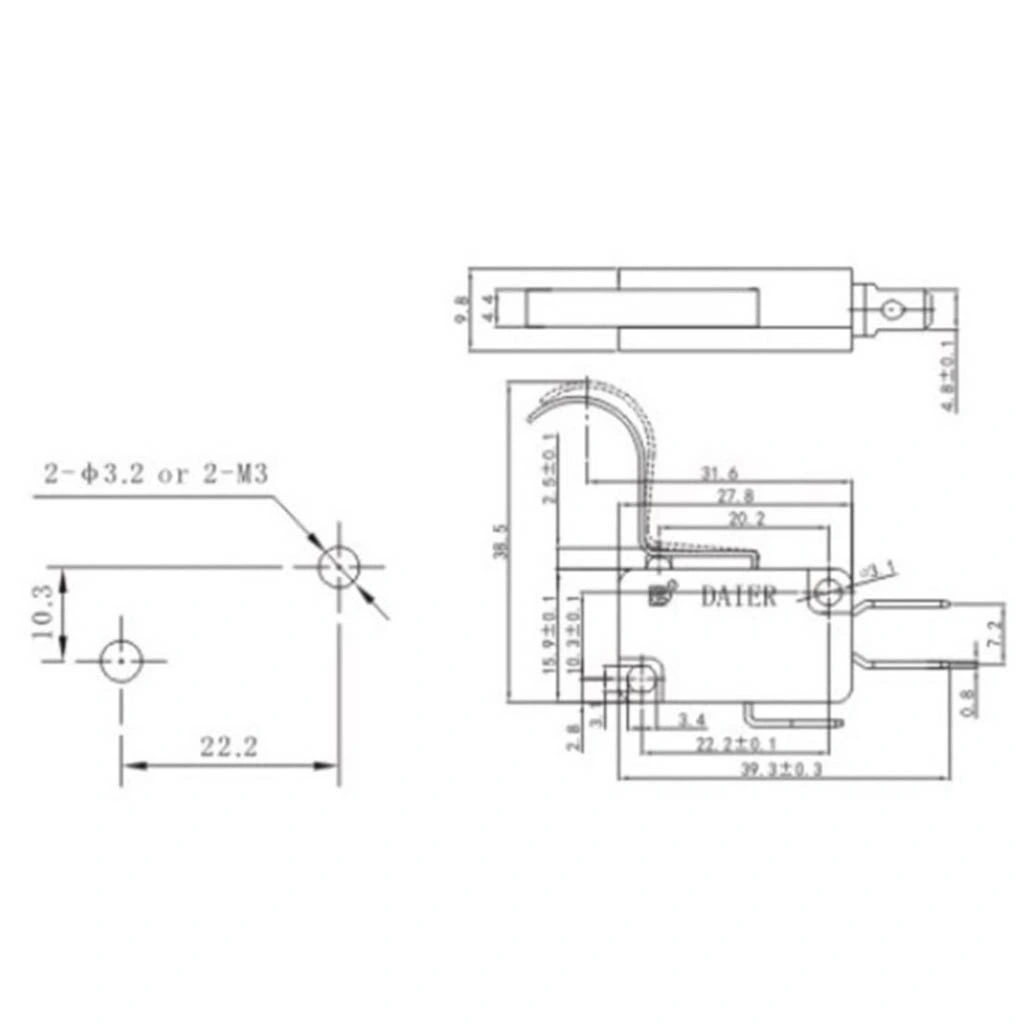

• Boyutlar: Yaklaşık 20mm x 10mm x 6mm (gövde)
• Toplam Boy: Yaklaşık 40mm (kol dahil)
• Çalışma Voltajı: 125V AC / 30V DC (max)
• Maksimum Akım: 3A (AC) / 1A (DC)
• Aktivasyon Kuvveti: Yaklaşık 60gf (gram-kuvvet)
• Çalışma Sıcaklığı: -20°C ~ +70°C
• Mekanik Ömür: >300,000 çalışma döngüsü
• Elektriksel Ömür: >100,000 çalışma döngüsü
• Kontak Direnci: ≤ 30mΩ
• Yalıtım Direnci: ≥ 100MΩ (500V DC)
• Dielektrik Dayanımı: 1000V AC / 1 dakika
• Pin Aralığı: 2.54mm (0.1 inç) standart
• Koruma Sınıfı: IP40 (toz korumalı)

Kullanım Avantajları

IC-170-2 Orta Kanca Micro Switch, birçok uygulamada belirgin avantajlar sunar.

• Kanca Tasarımı: Hem iten hem çeken mekanizmalarla çalışabilir.
• Orta Uzunlukta Kol: İdeal erişim ve esneklik sağlar.
• Düşük Aktivasyon Kuvveti: Hassas sistemlerde kolaylıkla tetiklenebilir.
• SPDT Kontak Yapısı: Çok yönlü kontrol imkanı sunar.
• PCB Montaj Uyumu: Standart devre kartlarına kolay entegrasyon.
• Kompakt Tasarım: Sınırlı alanlarda kullanım imkanı.
• Dayanıklı Paslanmaz Çelik Kol: Uzun ömürlü ve sağlam yapı.
• Hissedilebilir Geri Bildirim: Net tıklama hissi ve sesi.
• Geniş Çalışma Sıcaklığı: Çeşitli ortamlarda güvenilir performans.
• Düşük Kontak Direnci: Verimli elektrik iletimi.
• Kişiselleştirilebilir Kol: İhtiyaca göre şekillendirilebilir.
• Uzun Mekanik Ömür: 300,000+ çalışma döngüsü güvenilirliği.

İdeal Kullanım Alanları

IC-170-2 Orta Kanca Micro Switch, benzersiz kanca kol tasarımı sayesinde çeşitli özel uygulamalarda tercih edilir.

• Arcade Oyun Makineleri: Joystick ve buton mekanizmaları
• Elektrikli Ev Aletleri: Kapak ve konum algılama
• Otomatik Kapı Sistemleri: Kapı konum ve hareket kontrolü
• Yazıcılar ve Tarayıcılar: Kağıt algılama ve konum belirleme
• Vending Makineleri: Ürün düşme ve konum kontrolleri
• Oyuncak ve Hobi Projeleri: Hareket algılama ve kontrol
• Robotik Uygulamalar: Mekanizma kontrol ve sınırlama
• Otomotiv Aksesuarları: Panel ve kapı kontrolleri
• DIY Elektronik Projeleri: Arduino ve Raspberry Pi uygulamaları
• Endüstriyel Ekipmanlar: Hareket sınırlama ve algılama
• 3D Yazıcılar: Eksen limit ve kontrol mekanizmaları
• Güvenlik Sistemleri: Kapı ve pencere algılama sensörleri

Montaj ve Kullanım İpuçları

Kanca Kol Tasarımının Avantajları

IC-170-2'nin kanca şeklindeki kolu, diğer mikro switch tiplerinden farklı uygulama olanakları sunar.

Çok Yönlü Algılama: Kanca şeklindeki tasarım, standart basmalı veya makaralı switchlerin aksine hem itme hem de çekme hareketleriyle tetiklenebilir. Bu özellik, özellikle karmaşık mekanik sistemlerde çift yönlü hareket algılama imkanı sağlar. Kanca kol, hareket eden parçaları yakalayıp serbest bırakabilen mekanizmalarda mükemmel performans gösterir. İp, tel veya kablo ile uzaktan tetikleme yapılabilir, bu da ulaşılması zor alanlarda kullanım avantajı sağlar. Tasarımı sayesinde, mekanizmanın doğrudan switch gövdesine temas etmesine gerek kalmadan dolaylı aktivasyon mümkündür. Kanca kolun açısı ve şekli, özel gereksinimlere göre hafifçe modifiye edilebilir, bu da tasarımcılara esneklik sağlar.

SPDT Kontak Yapısının Kullanımı

IC-170-2'nin SPDT (Tek Kutuplu Çift Yönlü) kontak yapısı, çeşitli devre tasarımı olanakları sunar.

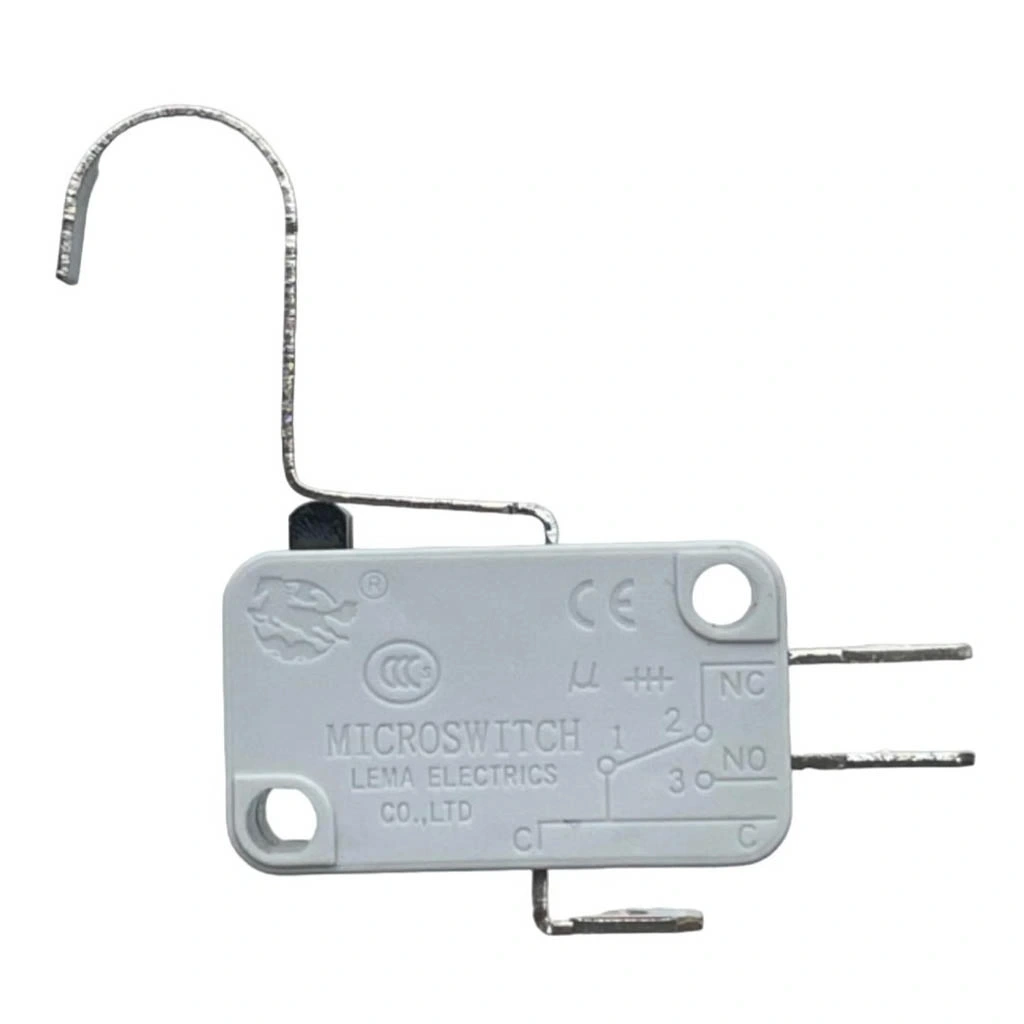

Esnek Devre Kontrolü: SPDT yapısı, üç terminal içerir: COM (ortak), NO (Normalde Açık) ve NC (Normalde Kapalı). Switch tetiklenmediğinde, COM ile NC arasında elektrik akışı vardır; tetiklendiğinde ise COM ile NO arasında bağlantı kurulur. Bu yapı, tek bir switch ile iki farklı devre durumunu kontrol etme imkanı sağlar. Örneğin, bir switch tetiklendiğinde bir lambayı açarken aynı anda bir motorun durmasını sağlayabilirsiniz. Güvenlik uygulamalarında, NC terminali fail-safe mantığı için tercih edilir - kablo kopması durumunda sistem güvenli moda geçer. SPDT, devre yönlendirme, mod seçme veya alternatif fonksiyon tetikleme gibi uygulamalarda da ideal bir seçimdir.

PCB Montaj Özellikleri

IC-170-2 mikro switch, devre kartlarına kolay entegrasyon için tasarlanmıştır.

Kolay Entegrasyon: 2.54mm (0.1 inç) standart pin aralığı, yaygın kullanılan breadboard ve PCB tasarımlarıyla uyumludur. PCB üzerine montaj için dayanıklı ve uygun uzunlukta terminaller içerir. Düşük profilli ana gövde tasarımı, PCB'de minimal alan kaplar, böylece kompakt tasarımlar mümkün olur. Pinler, lehimleme öncesi PCB deliklerine sağlam şekilde yerleştirilebilir, bu da montaj kolaylığı sağlar. Yüksek kaliteli termoplastik gövde, lehimleme sıcaklıklarına karşı dayanıklıdır. Pin yapısı ve düzeni, otomatik montaj ekipmanları (pick-and-place) ile uyumludur, bu da endüstriyel üretimde kolaylık sağlar. PCB üzerinde dikey montaj, yüzey alanından tasarruf sağlar, böylece yoğun devre tasarımları mümkün olur.

Arcade ve Oyun Kontrol Uygulamaları

IC-170-2 mikro switch, arcade makineleri ve oyun kontrolcüleri için özel avantajlar sunar.

Oyun Deneyimini Geliştirme: Kanca kol tasarımı, arcade joystick mekanizmalarında ideal performans gösterir. Joystick hareketlerini dört yönde hassas şekilde algılayabilir. Net ve hissedilebilir tıklama geri bildirimi, oyunculara her hareketin algılandığını hissettirir, bu da oyun deneyimini geliştirir. Düşük aktivasyon kuvveti (yaklaşık 60gf), uzun oyun seanslarında bile minimum yorgunluk sağlar. 300,000+ döngü mekanik ömrü, yoğun kullanılan arcade kontrolleri için ideal dayanıklılık sunar. Kanca kolun esnek yapısı, çeşitli joystick mekanizmalarına kolayca adapte edilebilir. DIY arcade projeleri için kolay bulunabilirlik ve entegrasyon sağlar. Pinball makinelerinde çeşitli tetikleme ve algılama mekanizmaları için kullanılabilir.

Elektrikli Ev Aletlerindeki Kullanımı

IC-170-2 mikro switch, modern ev aletlerinde çeşitli kontrol ve güvenlik işlevleri için kullanılır.

Akıllı Ev Aleti Kontrolü: Mikrodalga fırınlarda kapak güvenlik kilidi olarak kullanılır, kapak tam kapanmadan cihazın çalışmasını engeller. Çamaşır ve bulaşık makinelerinde, kapak kapalı olduğunu algılamak için kapak kilit mekanizmalarında görev yapar. Kahve makinelerinde, karaf veya filtre pozisyonunu algılayarak doğru yerleştirilmediğinde çalışmayı engeller. Elektrikli süpürgelerde, toz haznesi pozisyonunu tespit eder, doğru takılmadığında cihazın çalışmasını önler. Mutfak robotları ve mikserler gibi küçük ev aletlerinde güvenlik kilidi olarak işlev görür. Tost makinesi ve ekmek kızartıcılarda, ekmek yerleştirme mekanizması ve termostat kontrolünde kullanılır. Fritözlerde, yağ haznesinin doğru pozisyonda olduğunu doğrular, güvenlik için kritik öneme sahiptir.

Paket İçeriği

• 1 x IC-170-2 Orta Kanca Micro Switch
