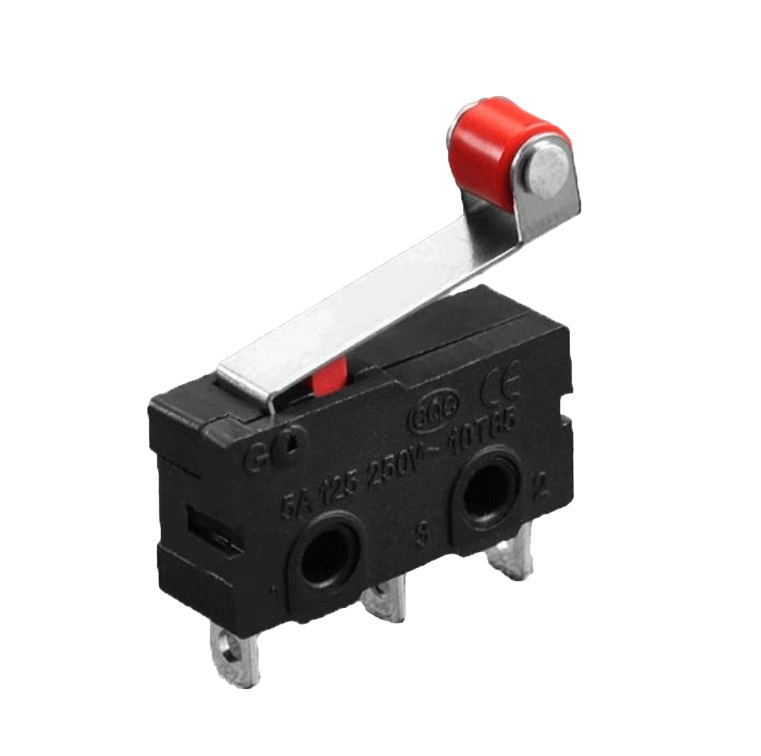

IC-168-0 Micro Switch Lehim Bacak Makaralı 5A/250VAC

IC-168-0 Micro Switch Lehim Bacak Makaralı 5A 250VAC

IC-168-0 Micro Switch, lehim bacakları ve makaralı bir tasarıma sahip bir mikro anahtardır. Bu tür anahtarlar, belirli bir kuvvet uygulandığında devreyi açma veya kapama işlevi sağlar. Lehim bacakları sayesinde elektronik devre kartlarına kolayca monte edilebilirler.

IC-168-0 Makaralı Micro Switch, 5A 250VAC elektriksel kapasitesi ile yüksek güç uygulamalarında güvenle kullanılabilen, dayanıklı ve hassas bir anahtarlama çözümüdür. Üst kısmında bulunan silindirik makara tasarımı, sürtünme ve teğet hareketleri algılama konusunda üstün performans sunarken, lehim bacak terminalleri sayesinde kablo bağlantılarında maksimum esneklik sağlar.

Endüstriyel standartlara uygun boyutlardaki bu mikro switch, SPDT (Tek Kutuplu Çift Yönlü) kontak yapısı ile tek bir anahtarla iki farklı devre durumunu kontrol etme imkanı verir. Dayanıklı makarası sayesinde, doğrudan baskı yerine sürtünme hareketi ile tetiklenebilir, bu da mekanik aşınmayı azaltır ve cihazın ömrünü uzatır. Limit switch, algılama sensörü, güvenlik kontrolü gibi birçok uygulamada ideal performans gösteren endüstriyel kalitede bir komponenttir.

Teknik Özellikler

IC-168-0 Makaralı Micro Switch, zorlu endüstriyel uygulamalar için tasarlanmış sağlam elektriksel ve mekanik özelliklere sahiptir.

• Model: IC-168-0
• Tip: Makaralı (Roller) Mikro Switch
• Kontak Yapısı: SPDT (Tek Kutuplu Çift Yönlü)
• Terminal Tipi: Lehim bacak (solder lug)
• Gövde Rengi: Siyah/Mavi
• Makara Tipi: Silindirik tekerlek
• Makara Malzemesi: Dayanıklı termoplastik/naylon
• Makara Boyutu: Yaklaşık 5-6mm çap
• Gövde Malzemesi: Yüksek dayanımlı termoplastik
• Kontak Malzemesi: Gümüş alaşım
• Boyutlar: Yaklaşık 27mm x 15mm x 10mm (gövde)
• Toplam Yükseklik: Yaklaşık 17-18mm (makara dahil)
• Çalışma Voltajı: 250V AC (maksimum)
• Maksimum Akım: 5A
• Aktivasyon Kuvveti: Yaklaşık 50-70gf (gram-kuvvet)
• Çalışma Sıcaklığı: -25°C ~ +85°C
• Mekanik Ömür: >1,000,000 çalışma döngüsü
• Elektriksel Ömür: >100,000 çalışma döngüsü (tam yükte)
• Kontak Direnci: ≤ 20mΩ
• Yalıtım Direnci: ≥ 100MΩ (500V DC)
• Dielektrik Dayanımı: 1500V AC / 1 dakika
• Montaj Deliği: Standart 3mm delikli montaj kulakları
• Koruma Sınıfı: IP40 (toz korumalı)

Kullanım Avantajları

IC-168-0 Makaralı Micro Switch, çeşitli uygulama alanlarında belirgin avantajlar sunar.

• Yüksek Güç Kapasitesi: 5A@250VAC ile zorlu yükler için uygun.
• Makaralı Tasarım: Sürtünme hareketlerini verimli algılar.
• Dayanıklı Makara: Uzun süreli sürtünme ve temasları tolere eder.
• Lehim Bacak Terminaller: Güvenilir ve esnek kablo bağlantısı.
• SPDT Kontak: İki farklı devre durumunu tek switchle kontrol.
• Uzun Mekanik Ömür: 1 milyon+ çalışma döngüsü dayanıklılığı.
• Düşük Aktivasyon Kuvveti: Hassas mekanizmalarda kolay tetiklenir.
• Geniş Sıcaklık Aralığı: Çeşitli ortamlarda güvenilir çalışma.
• Net Geri Bildirim: Belirgin tıklama sesi ve hissi.
• Endüstriyel Kalite: Zorlu koşullarda güvenilir performans.
• Kolay Montaj: Standart delikli montaj kulakları ile pratik sabitleme.
• Sürtünmeyi Azaltan Tasarım: Makara ile mekanik aşınmayı minimuma indirir.

İdeal Kullanım Alanları

IC-168-0 Makaralı Micro Switch, makaralı tasarımı ve yüksek güç kapasitesi ile çeşitli sektörlerde tercih edilir.

• Endüstriyel Makineler: Limit anahtarı ve pozisyon algılama
• CNC Tezgahlar: Eksen limit ve referans nokta belirleme
• Üretim Hatları: Malzeme algılama ve pozisyonlama
• Kapı Otomasyon Sistemleri: Kapı konum algılama ve güvenlik kontrolü
• Asansör Sistemleri: Kat algılama ve güvenlik kontrolü
• Ev Aletleri: Kapak ve konum algılama sensörleri
• Endüstriyel Kontrol Panelleri: Konum ve durum algılama
• Vending Makineleri: Ürün düşme ve pozisyon kontrolleri
• Güvenlik Sistemleri: Pozisyon algılama ve durum kontrolü
• Konveyör Sistemleri: Ürün varlığı ve geçiş algılama
• Otomatik Kapılar: Konum ve hareket algılama
• Elektrikli Aletler: Güvenlik kontrolleri ve pozisyon sensörleri

Montaj ve Kullanım İpuçları

Makaralı Tasarımın Endüstriyel Avantajları

IC-168-0 Makaralı Micro Switch, endüstriyel ortamlarda üstün performans için özel olarak tasarlanmıştır.

Sürtünme Dirençli Mekanizma: Makaralı tasarım, hareket eden parçalar ile doğrudan temas yerine yuvarlanma hareketi sağlayarak sürtünmeyi minimuma indirir. Bu özellik, sürekli kullanımda mekanik aşınmayı azaltır ve switchin ömrünü uzatır. Teğet (yatay/sürtünmeli) hareketli uygulamalarda, makara dönerek hareketi absorbe eder, böylece switch mekanizması üzerindeki stres azalır. Konveyör bantlar, kayar kapılar veya hareket eden platformlar gibi sürekli hareketin olduğu ortamlarda mükemmel performans sağlar. Makara, küçük düzensizlikleri ve yüzey pürüzlerini tolere eder, bu da daha güvenilir ve tutarlı tetikleme sağlar. Makaranın dönme özelliği, tek yönlü hareketin algılanmasında özellikle etkilidir, bu da yön kontrolü gerektiren sistemlerde faydalıdır.

Lehim Bacak Terminallerin Avantajları

IC-168-0 Micro Switchin lehim bacak terminalleri, güvenilir elektrik bağlantısı için çeşitli avantajlar sunar.

Esnek Bağlantı Çözümleri: Lehim bacak terminaller, farklı kalınlıktaki kablolarla doğrudan bağlantı yapma imkanı sağlar, bu da uygulama esnekliği sunar. Terminallerdeki delikler, lehimlemeden önce kabloların mekanik olarak sabitlenmesine olanak tanır, bu da daha güvenilir bağlantı oluşturur. PCB montajı için uygun olmayan yerlerde veya kablo bağlantısı gerektiren uygulamalarda ideal çözüm sunar. Yüksek akım taşıma kapasitesi (5A) için uygun geniş terminal yüzeyi sağlar, bu özellikle endüstriyel uygulamalarda önemlidir. Lehimli bağlantılar, titreşimli ortamlarda bile güvenilir elektriksel temas sağlar, gevşeme veya kontak kaybı riski minimumdur. Gerektiğinde kablo değişimi veya onarım için yeniden lehimleme yapılabilir, bu da uzun vadeli bakım kolaylığı sağlar.

Yüksek Güç Uygulamalarında Performans

IC-168-0 Micro Switch, 5A@250VAC elektriksel kapasitesi ile zorlu güç uygulamaları için tasarlanmıştır.

Güvenilir Güç Kontrolü: 5A akım kapasitesi, küçük motorlar, solenoidler, elektrikli valfler gibi endüstriyel yükleri doğrudan kontrol edebilmesini sağlar. Gümüş alaşımlı kontaklar, yüksek akım taşıma kapasitesi ve düşük kontak direnci (≤20mΩ) sunar, bu da verimli ve minimum ısı üretimi ile çalışmasını sağlar. 250VAC voltaj değeri, endüstriyel ve ticari güç sistemleriyle doğrudan çalışabilmesini mümkün kılar. Yüksek dielektrik dayanımı (1500V AC), elektriksel yalıtım güvenliği sağlar ve kaçak akımlara karşı koruma sunar. 100,000+ elektriksel çalışma döngüsü, yüksek güç altında bile uzun süreli güvenilirlik vaat eder. İndüktif yüklerle (motorlar, solenoidler) kullanımda, kontak ömrünü uzatmak için ark bastırma devresi (snubber veya MOV) kullanılması önerilir.

Endüstriyel Güvenlik Uygulamaları

IC-168-0 Makaralı Micro Switch, endüstriyel güvenlik sistemlerinde yaygın olarak kullanılır.

Kritik Güvenlik Kontrolü: Makine koruyucu bariyerleri ve güvenlik kapılarında, kapının tamamen kapalı olduğunu algılar ve makine çalışmasına sadece güvenli koşullarda izin verir. Acil durum durdurma sistemlerinde, mekanik hareketin belirli sınırlar içinde kaldığını doğrular, tehlikeli durumları önler. Konveyör bantlar ve üretim hatlarında operatör güvenlik bölgesi ihlallerini tespit eder. Asansör ve kaldırma ekipmanlarında, platform pozisyonunu ve güvenlik limitlerini algılar. Makaralı tasarımı, güvenlik kapılarının ve koruyucu bariyerlerin kademeli kapanma hareketlerini hassas şekilde izler. NC (Normalde Kapalı) kontağı, fail-safe çalışma sağlar; kablo kopması veya bağlantı sorunu durumunda sistem güvenli duruma geçer. Yüksek elektriksel kapasitesi (5A@250VAC), güvenlik rölelerini ve kontaktörleri doğrudan tetikleyebilmesini sağlar.

Otomatik Kapı Sistemlerinde Kullanım

IC-168-0 Makaralı Micro Switch, otomatik kapı sistemlerinde hassas konum kontrolü sağlar.

Güvenilir Kapı Kontrolü: Endüstriyel kepenk ve kayar kapılarda, açık/kapalı pozisyonları algılayarak motorların doğru zamanda durmasını sağlar. Makaralı tasarımı, kapı kenarının sürtünme hareketini algılamada üstün performans gösterir, bu da hassas pozisyon kontrolü sağlar. Otomatik garaj kapılarında, kapının tam kapanma pozisyonunu belirleyerek güvenli kilitleme ve motor durdurmayı kontrol eder. Yürüyen bant sistemlerinde, acil durum durdurma ve pozisyon algılama için kullanılır. Asansör kapılarında, kapının tamamen kapandığını doğrular ve asansörün güvenli şekilde hareket etmesine izin verir. Güvenlik sensörü olarak, kapı hareketinde engel algılandığında acil duruş sinyali gönderebilir. 5A@250VAC kapasitesi, kapı motorlarını kontrol eden röleleri doğrudan tetikleme imkanı verir.

Paket İçeriği

• 1 x IC-168-0 Micro Switch Lehim Bacak Makaralı 5A 250VAC
