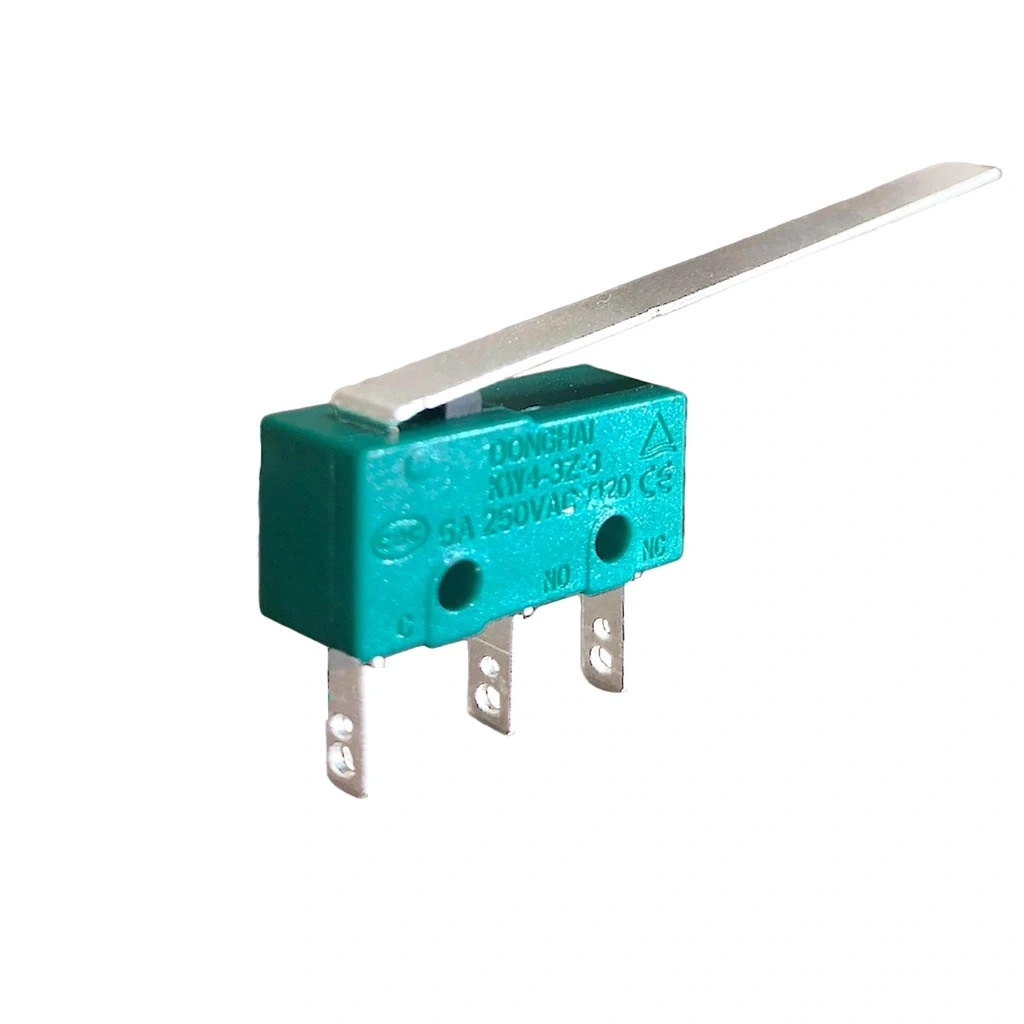

IC-165 Uzun Paletli Micro Switch Lehim Uzun Bacak KW4-3Z-3

IC-165 Uzun Paletli Micro Switch Lehim Uzun Bacak KW4-3Z-3

IC-165 Micro Switch, elektronik cihazlarda kullanılan bir tür minyatür anahtardır. Lehimlenebilir uzun bacakları ve uzun paletli tasarımıyla dikkat çeker. KW4-3Z-3 modeli, güvenilir anahtarlamayı sağlayan bir mikro anahtarlama çözümüdür.

IC-165 Uzun Paletli Micro Switch, endüstriyel KW4-3Z-3 serisi standardında üretilmiş, uzun metal kolu sayesinde geniş bir algılama alanı sunan, hassas ve dayanıklı bir anahtarlama çözümüdür. Lehim uzun bacak terminalleri ile kablo bağlantılarında maksimum esneklik sağlayan bu mikro switch, endüstriyel uygulamalardan hobi projelerine kadar geniş bir kullanım alanına sahiptir.

Uzun paletli (kollu) tasarımı, uzak mesafelerden gelen hareketleri algılama ve düşük kuvvetle tetiklenme avantajı sunarak hareket algılama projelerinde üstün performans gösterir. Standart mikro switch yapısında olan bu ürün, SPDT (Tek Kutuplu Çift Yönlü) kontak yapısı sayesinde, tek bir switch ile iki farklı devre durumunu kontrol etme imkanı tanır. Limit switch ihtiyaçları, pozisyon algılama, robotik projeler ve endüstriyel kontrol sistemleri için ideal bir elektronik komponenttir.

Teknik Özellikler

IC-165 Uzun Paletli Micro Switch, KW4-3Z-3 endüstriyel standardında üretilmiş olup, güvenilir elektriksel ve mekanik özelliklere sahiptir.

• Model: IC-165 (KW4-3Z-3)
• Tip: Uzun Paletli (Long Lever) Mikro Switch
• Kontak Yapısı: SPDT (Tek Kutuplu Çift Yönlü)
• Terminal Tipi: Lehim uzun bacak (solder lug)
• Gövde Rengi: Siyah/Mavi
• Palet Tipi: Uzun düz metal kol
• Palet Malzemesi: Paslanmaz çelik
• Palet Uzunluğu: Yaklaşık 30-35mm
• Gövde Malzemesi: Yüksek dayanımlı termoplastik
• Kontak Malzemesi: Gümüş alaşım
• Boyutlar: Yaklaşık 20mm x 10mm x 6mm (gövde)
• Toplam Uzunluk: Yaklaşık 50-55mm (palet dahil)
• Çalışma Voltajı: 250V AC (maksimum)
• Maksimum Akım: 3A
• Aktivasyon Kuvveti: Yaklaşık 15-25gf (gram-kuvvet)
• Çalışma Sıcaklığı: -25°C ~ +85°C
• Mekanik Ömür: >1,000,000 çalışma döngüsü
• Elektriksel Ömür: >100,000 çalışma döngüsü (tam yükte)
• Kontak Direnci: ≤ 20mΩ
• Yalıtım Direnci: ≥ 100MΩ (500V DC)
• Dielektrik Dayanımı: 1500V AC / 1 dakika
• Terminal Uzunluğu: Yaklaşık 10-12mm
• Koruma Sınıfı: IP40 (toz korumalı)

Kullanım Avantajları

IC-165 Uzun Paletli Micro Switch, uzun kol tasarımı ve lehim bacak özellikleri ile çeşitli avantajlar sunar.

• Uzun Paletli Tasarım: Uzak mesafelerden gelen hareketleri algılama.
• Düşük Aktivasyon Kuvveti: Minimal kuvvetle tetiklenebilir (15-25gf).
• Geniş Algılama Alanı: Uzun kol sayesinde geniş hareket alanı.
• Lehim Bacak Terminaller: Güvenilir ve esnek kablo bağlantısı.
• SPDT Kontak: İki farklı devre durumunu tek switchle kontrol.
• Yüksek Elektriksel Kapasite: 3A@250VAC ile zorlu yükler için uygun.
• Hassas Algılama: Hafif hareketleri bile tespit edebilir.
• Esnek Kol: İhtiyaca göre şekillendirilebilir.
• Uzun Mekanik Ömür: 1 milyon+ çalışma döngüsü dayanıklılığı.
• Geniş Sıcaklık Aralığı: Zorlu ortamlarda güvenilir çalışma.
• Endüstriyel Kalite: KW4-3Z-3 standardına uygun üretim.
• Uzaktan Tetikleme: Doğrudan erişimin zor olduğu yerler için ideal.

İdeal Kullanım Alanları

IC-165 Uzun Paletli Micro Switch, uzun kol tasarımı ile özellikle belirli uygulamalar için mükemmel bir çözümdür.

• Endüstriyel Makineler: Limit anahtarları ve pozisyon algılama
• CNC Tezgahları: Eksen limit ve referans nokta belirleme
• Robotik Projeler: Algılama sensörleri ve dokunma sensörleri
• Güvenlik Sistemleri: Kapı/pencere algılama mekanizmaları
• Arcade Makineleri: Oyun kontrol mekanizmaları
• Elektronik Kilitler: Pozisyon ve durum algılama
• Otomatik Kapılar: Hareket algılama ve pozisyon kontrolü
• Vending Makineleri: Ürün algılama ve dağıtım mekanizmaları
• Ev Aletleri: Kapak ve konum sensörleri
• 3D Yazıcılar: Eksen limitleme ve referans nokta belirleme
• Zor Erişilebilir Alanlar: Uzaktan hareket algılama
• Elektrikli El Aletleri: Güvenlik ve kontrol mekanizmaları

Montaj ve Kullanım İpuçları

Uzun Paletli Tasarımın Avantajları

IC-165 mikro switchin uzun paletli tasarımı, spesifik algılama ihtiyaçları için önemli avantajlar sunar.

Uzaktan Algılama Üstünlüğü: Uzun metal palet (30-35mm), standart veya kısa paletli mikro switchlere kıyasla çok daha geniş bir algılama alanı sağlar. Bu özellik, doğrudan temas olmayan veya uzak mesafeden algılama gerektiren uygulamalar için idealdir. Kaldıraç prensibi ile çalışan uzun kol, çok düşük kuvvetlerle (15-25gf) tetiklenebilir, bu da hassas algılama gerektiren sistemlerde büyük avantaj sağlar. Ulaşılması zor veya dar alanlardaki hareketleri algılayabilir, böylece komplike mekanizmalarda kullanım kolaylığı sunar. Palet, ihtiyaca göre bükülebilir ve şekillendirilebilir, bu da farklı algılama açıları ve yönleri elde etme imkanı verir. Uzun kol tasarımı, algılama mesafesini artırırken doğrudan mekanik temasın switch mekanizmasına ulaşmasını engeller, bu da switchin ömrünü uzatır.

Lehim Bacak Terminallerin Avantajları

IC-165 mikro switchin lehim bacak terminalleri, esnek ve güvenilir bağlantı imkanı sunar.

Esnek Bağlantı Çözümleri: Lehim bacak terminaller, farklı kalınlıktaki kablolarla doğrudan bağlantı yapma imkanı sağlar, bu da uygulama esnekliği sunar. Terminallerdeki delikler, lehimlemeden önce kabloların mekanik olarak sabitlenmesine olanak tanır, bu da daha güvenilir bağlantı oluşturur. PCB montajı için uygun olmayan yerlerde veya kablo bağlantısı gerektiren uygulamalarda ideal çözüm sunar. Uzun terminal yapısı (10-12mm), çeşitli montaj konfigürasyonlarına uyum sağlar ve bağlantı noktalarına kolay erişim imkanı verir. Lehimli bağlantılar, titreşimli ortamlarda bile güvenilir elektriksel temas sağlar, gevşeme veya kontak kaybı riski minimumdur. Kablonun yönlendirilmesinde esneklik sağlar, özellikle sınırlı montaj alanlarında veya karmaşık geometrilerde avantaj sunar. Yüksek akım uygulamaları (3A@250VAC) için yeterli temas yüzeyi sağlar, bu da ısınma riskini azaltır.

Endüstriyel Uygulamalarda Kullanım

IC-165 Uzun Paletli Micro Switch, KW4-3Z-3 standardıyla endüstriyel ortamlarda yaygın olarak kullanılır.

Güvenilir Endüstriyel Kontrol: Endüstriyel makinelerde limit anahtar olarak kullanılarak, hareketli parçaların belirli sınırlar içinde kalmasını sağlar. CNC tezgahlarında eksen limit ve home pozisyon sensörü olarak görev yaparak, hassas pozisyonlama sağlar. Konveyör bantlarda varlık algılama ve pozisyon kontrolü için ideal çözüm sunar. Endüstriyel kapı ve geçiş sistemlerinde, pozisyon algılama ve güvenlik kontrolü amacıyla kullanılır. KW4-3Z-3 standardı, endüstriyel ortamların zorlu şartlarına dayanacak şekilde tasarlanmıştır, bu da zorlu koşullarda bile güvenilir çalışma sağlar. Geniş sıcaklık aralığı (-25°C ~ +85°C), çeşitli endüstriyel ortamlarda çalışabilme imkanı verir. Uzun mekanik ömrü (1 milyon+ çalışma döngüsü), sürekli çalışan endüstriyel sistemlerde minimum bakım ihtiyacı sağlar.

Robotik Projelerde Kullanım

IC-165 Uzun Paletli Micro Switch, robotik projelerde çeşitli algılama görevleri için idealdir.

Hassas Robot Algılama: Uzun ve hassas kolu sayesinde, robot kollarının hareket sınırlarını belirleyerek aşırı hareketi engeller. Robot platformlarında çarpışma algılama sensörü olarak kullanılabilir, hafif temasları bile algılayarak robotu durdurabilir. Otonom robotlarda engel algılama amacıyla kullanılarak, robotun çevresindeki nesnelere çarpmadan yön değiştirmesini sağlar. Düşük aktivasyon kuvveti (15-25gf), hassas dokunma sensörü olarak kullanılmasına imkan tanır, robotun çevreyle etkileşimini iyileştirir. Robotik tutucu (gripper) mekanizmalarında, nesne varlığını algılayarak tutma işlemini doğrular. Lehim bacak terminalleri, robotik kontrol sistemlerine kablo bağlantısı yapılabilmesini sağlar, böylece sinyal bütünlüğü korunur. Uzun kol, robot gövdesindeki algılama sensörlerinin erişim alanını genişletir, daha kapsamlı çevre algılaması sağlar.

Paket İçeriği

• 1 x IC-165 Uzun Paletli Micro Switch Lehim Uzun Bacak KW4-3Z-3
