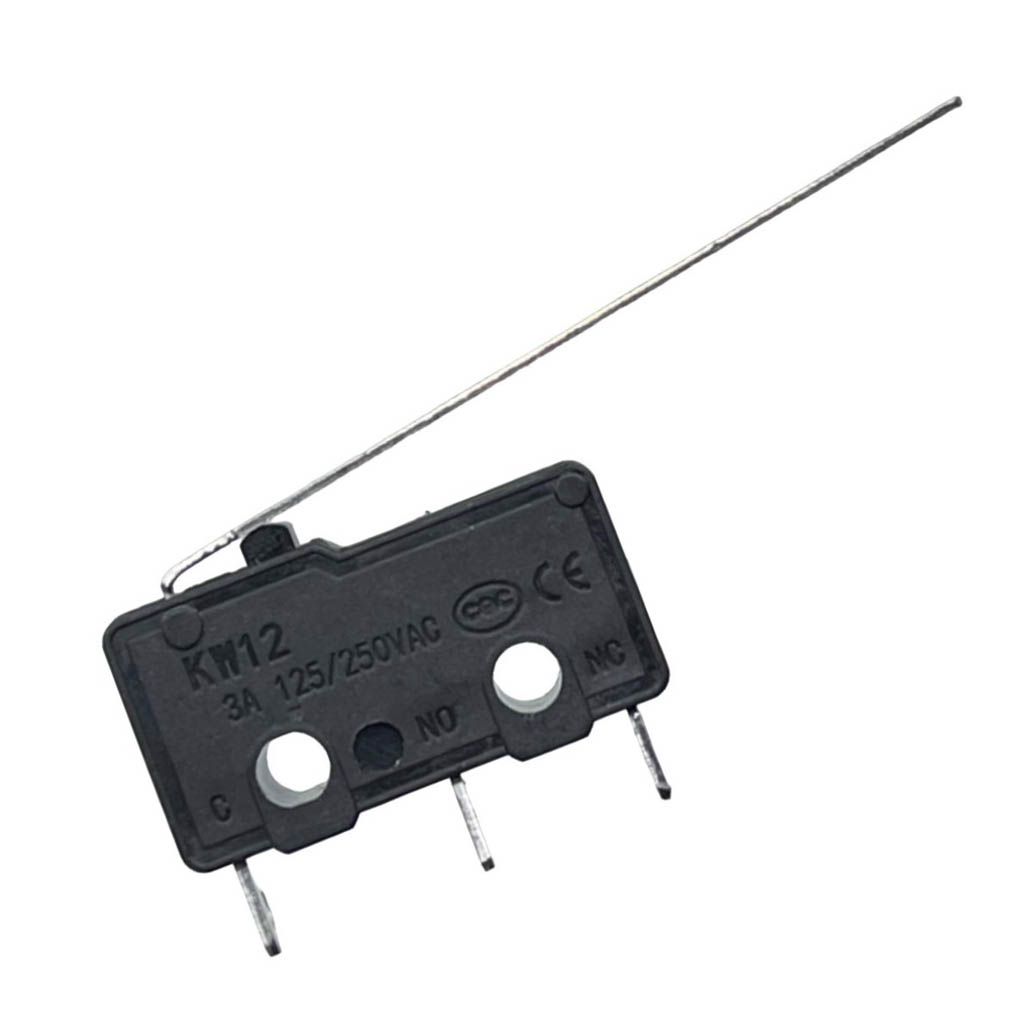

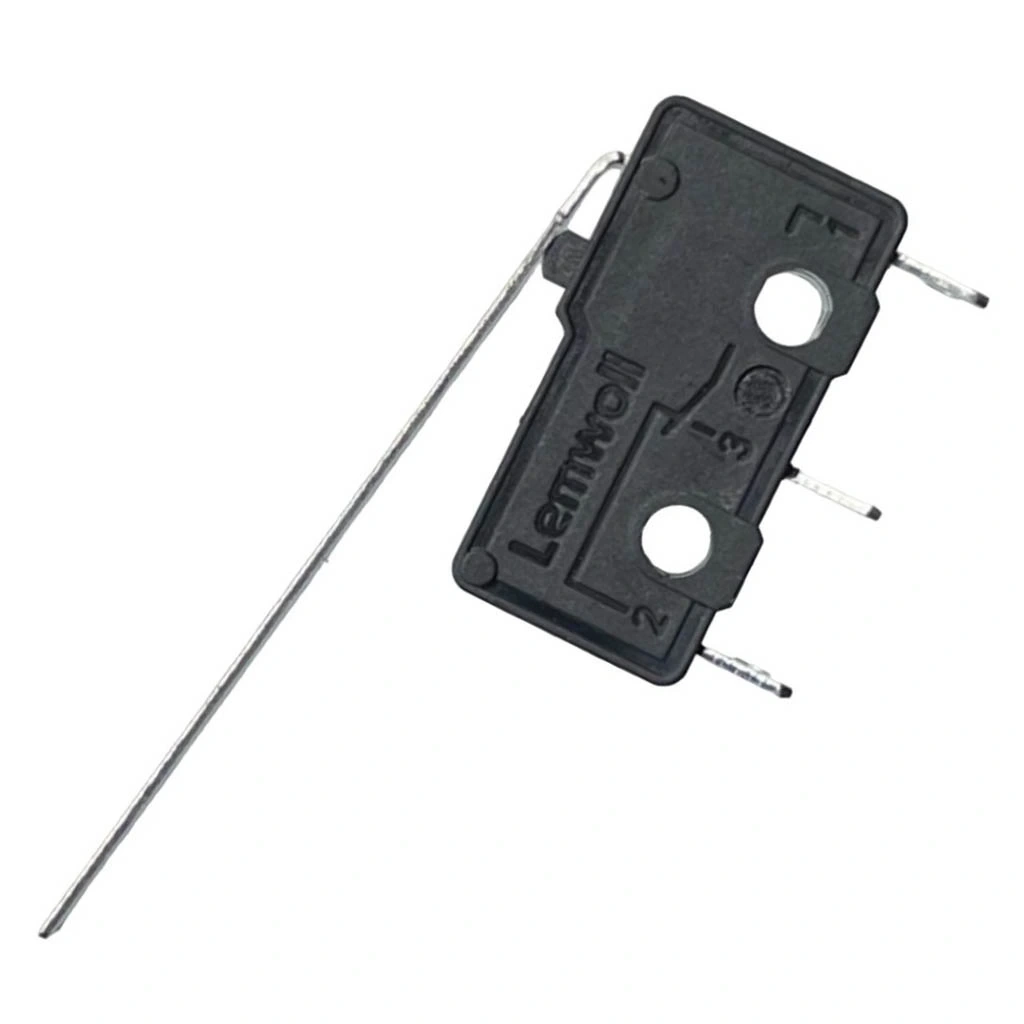

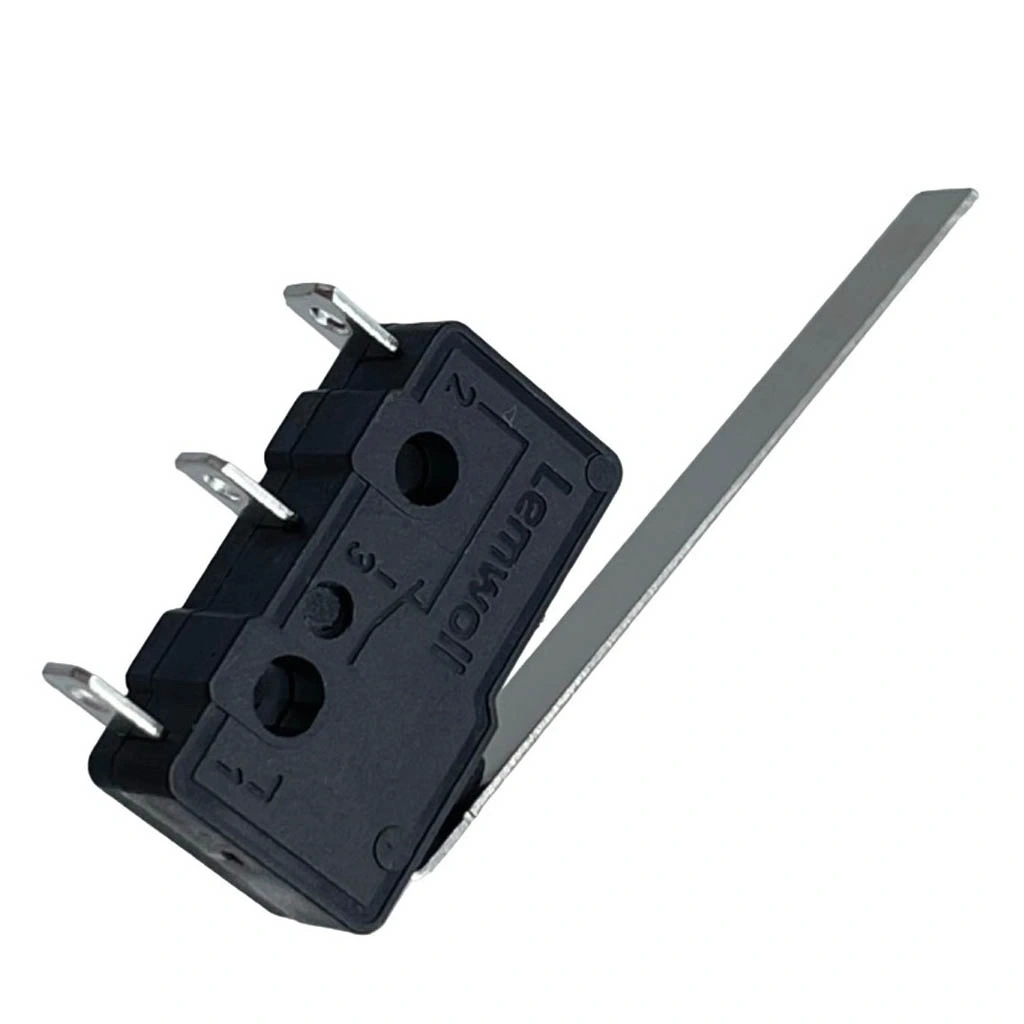

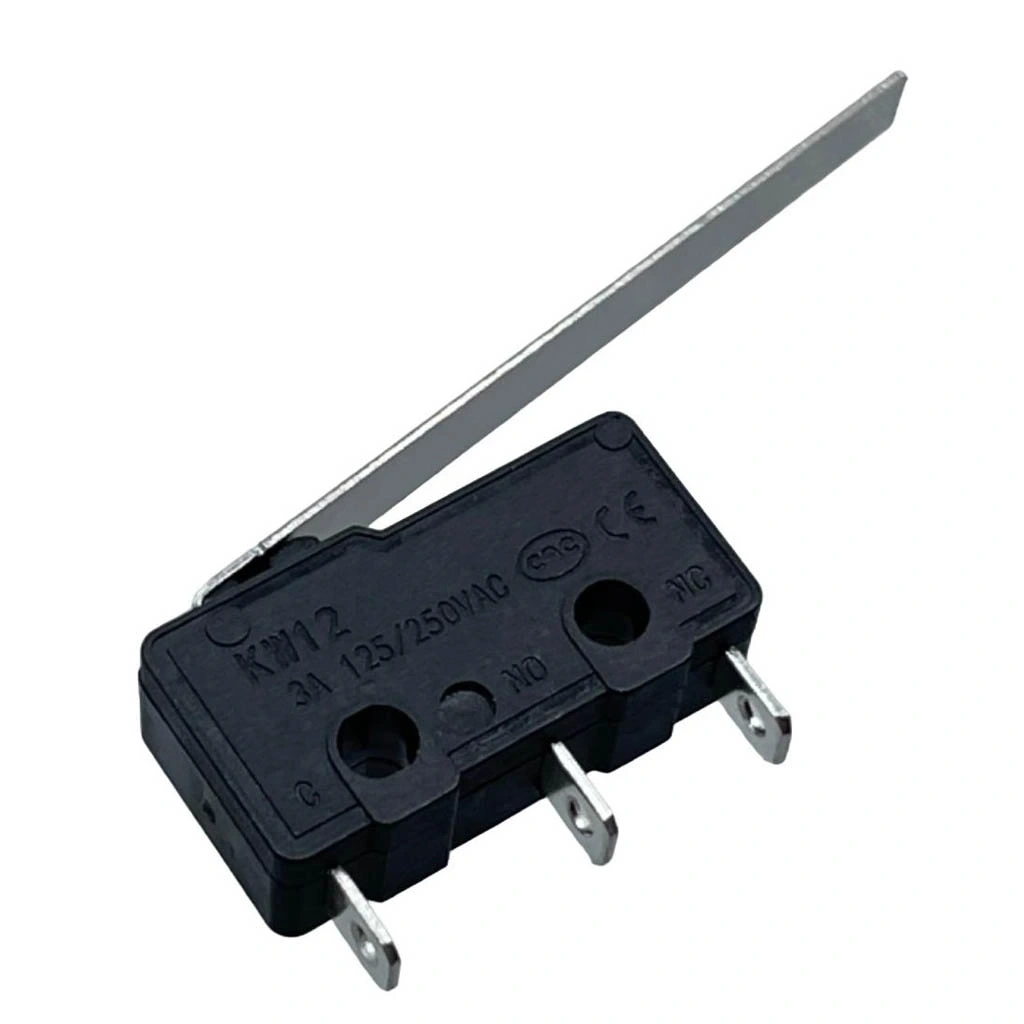

IC-164 Uzun Paletli Micro Switch Lehim Bacak KW4-Z3F

IC-164 Uzun Paletli Micro Switch Lehim Bacak KW4-Z3F

IC-164 Micro Switch, elektronik cihazlarda kullanılan bir tür minyatür anahtardır. Lehimlenebilir uzun bacakları ve paletli tasarımıyla dikkat çeker. KW4-Z3F modeli, güvenilir anahtarlamayı sağlayan bir mikro anahtarlama çözümüdür.

IC-164 Uzun Paletli Micro Switch, endüstriyel KW4-Z3F serisi standardında üretilmiş, uzun metal kolu sayesinde geniş bir algılama alanı sunan, hassas ve dayanıklı bir anahtarlama çözümüdür. Lehim bacak terminalleri ile kablo bağlantılarında maksimum esneklik sağlayan bu mikro switch, endüstriyel uygulamalardan hobi projelerine kadar geniş bir kullanım alanına sahiptir.

Uzun paletli (kollu) tasarımı, uzak mesafelerden gelen hareketleri algılama ve düşük kuvvetle tetiklenme avantajı sunarak hareket algılama projelerinde üstün performans gösterir. Standart mikro switch yapısında olan bu ürün, SPDT (Tek Kutuplu Çift Yönlü) kontak yapısı sayesinde, tek bir switch ile iki farklı devre durumunu kontrol etme imkanı tanır. Limit switch ihtiyaçları, pozisyon algılama, robotik projeler ve endüstriyel kontrol sistemleri için ideal bir elektronik komponenttir.

Teknik Özellikler

IC-164 Uzun Paletli Micro Switch, KW4-Z3F endüstriyel standardında üretilmiş olup, güvenilir elektriksel ve mekanik özelliklere sahiptir.

• Model: IC-164 (KW4-Z3F)
• Tip: Uzun Paletli (Long Lever) Mikro Switch
• Kontak Yapısı: SPDT (Tek Kutuplu Çift Yönlü)
• Terminal Tipi: Lehim bacak (solder lug)
• Gövde Rengi: Siyah/Mavi
• Palet Tipi: Uzun düz metal kol
• Palet Malzemesi: Paslanmaz çelik
• Palet Uzunluğu: Yaklaşık 35-40mm
• Gövde Malzemesi: Yüksek dayanımlı termoplastik
• Kontak Malzemesi: Gümüş alaşım

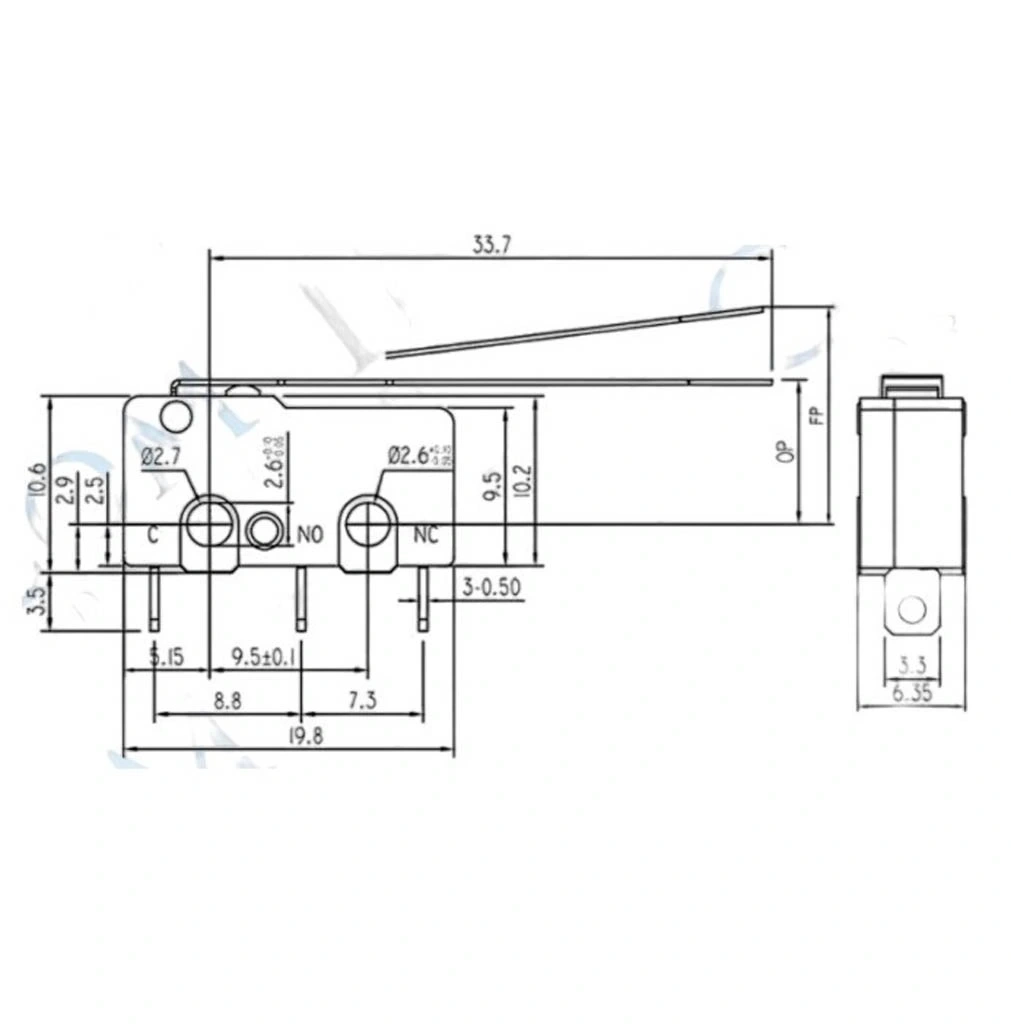

• Boyutlar: Yaklaşık 20mm x 10mm x 6mm (gövde)
• Toplam Uzunluk: Yaklaşık 55-60mm (palet dahil)
• Çalışma Voltajı: 250V AC (maksimum)
• Maksimum Akım: 5A
• Aktivasyon Kuvveti: Yaklaşık 15-20gf (gram-kuvvet)
• Çalışma Sıcaklığı: -25°C ~ +85°C
• Mekanik Ömür: >1,000,000 çalışma döngüsü
• Elektriksel Ömür: >100,000 çalışma döngüsü (tam yükte)
• Kontak Direnci: ≤ 20mΩ
• Yalıtım Direnci: ≥ 100MΩ (500V DC)
• Dielektrik Dayanımı: 1500V AC / 1 dakika
• Koruma Sınıfı: IP40 (toz korumalı)

Kullanım Avantajları

IC-164 Uzun Paletli Micro Switch, uzun kol tasarımı ve lehim bacak özellikleri ile çeşitli avantajlar sunar.

• Uzun Paletli Tasarım: Uzak mesafelerden gelen hareketleri algılama.
• Düşük Aktivasyon Kuvveti: Minimal kuvvetle tetiklenebilir (15-20gf).
• Geniş Algılama Alanı: Uzun kol sayesinde geniş hareket alanı.
• Lehim Bacak Terminaller: Güvenilir ve esnek kablo bağlantısı.
• SPDT Kontak: İki farklı devre durumunu tek switchle kontrol.
• Yüksek Elektriksel Kapasite: 5A@250VAC ile zorlu yükler için uygun.
• Hassas Algılama: En hafif hareketleri bile tespit edebilir.
• Esnek Kol: İhtiyaca göre şekillendirilebilir.
• Uzun Mekanik Ömür: 1 milyon+ çalışma döngüsü dayanıklılığı.
• Geniş Sıcaklık Aralığı: Zorlu ortamlarda güvenilir çalışma.
• Endüstriyel Kalite: KW4-Z3F standardına uygun üretim.
• Uzaktan Tetikleme: Doğrudan erişimin zor olduğu yerler için ideal.

İdeal Kullanım Alanları

IC-164 Uzun Paletli Micro Switch, uzun kol tasarımı ile özellikle belirli uygulamalar için mükemmel bir çözümdür.

• Endüstriyel Makineler: Limit anahtarları ve pozisyon algılama
• CNC Tezgahları: Eksen limit ve referans nokta belirleme
• Robotik Projeler: Algılama sensörleri ve dokunma sensörleri
• Güvenlik Sistemleri: Kapı/pencere algılama mekanizmaları
• Arcade Makineleri: Oyun kontrol mekanizmaları
• Endüstriyel Kapılar: Hareket algılama ve pozisyon kontrolü
• Vending Makineleri: Ürün algılama ve dağıtım mekanizmaları
• Ev Aletleri: Kapak ve konum sensörleri
• 3D Yazıcılar: Eksen limitleme ve referans nokta belirleme
• Asansör Sistemleri: Kat ve kapı pozisyon algılama
• Zor Erişilebilir Alanlar: Uzaktan hareket algılama
• Paketleme Makineleri: Malzeme varlığı ve pozisyon tespiti

Montaj ve Kullanım İpuçları

Uzun Paletli Tasarımın Avantajları

IC-164 mikro switchin uzun paletli tasarımı, spesifik algılama ihtiyaçları için önemli avantajlar sunar.

Üstün Uzak Algılama: Ekstra uzun metal palet (35-40mm), normal veya kısa paletli mikro switchlere kıyasla çok daha geniş bir algılama alanı sağlar. Bu özellik, doğrudan temas olmayan veya çok uzak mesafeden algılama gerektiren uygulamalar için idealdir. Kaldıraç prensibi ile çalışan uzun kol, son derece düşük kuvvetlerle (15-20gf) tetiklenebilir, bu da ultra hassas algılama gerektiren sistemlerde büyük avantaj sağlar.

Lehim Bacak Terminallerin Avantajları

IC-164 mikro switchin lehim bacak terminalleri, esnek ve güvenilir bağlantı imkanı sunar.

Esnek Bağlantı Çözümleri: Lehim bacak terminaller, farklı kalınlıktaki kablolarla doğrudan bağlantı yapma imkanı sağlar, bu da uygulama esnekliği sunar. Terminallerdeki delikler, lehimlemeden önce kabloların mekanik olarak sabitlenmesine olanak tanır, bu da daha güvenilir bağlantı oluşturur. PCB montajı için uygun olmayan yerlerde veya kablo bağlantısı gerektiren uygulamalarda ideal çözüm sunar.

Endüstriyel Uygulamalarda Kullanım

IC-164 Uzun Paletli Micro Switch, KW4-Z3F standardıyla endüstriyel ortamlarda güvenilir performans sağlar.

Güvenilir Endüstriyel Kontrol: Endüstriyel makinelerde limit anahtar olarak kullanılarak, hareketli parçaların belirli sınırlar içinde kalmasını sağlar. CNC tezgahlarında eksen limit ve home pozisyon sensörü olarak görev yaparak, hassas pozisyonlama sağlar. Konveyör bantlarda varlık algılama ve pozisyon kontrolü için ideal çözüm sunar. Endüstriyel kapı ve geçiş sistemlerinde, pozisyon algılama ve güvenlik kontrolü amacıyla kullanılır.

Yüksek Elektriksel Kapasite

IC-164 mikro switch, 5A@250VAC elektriksel kapasitesi ile güç gerektiren uygulamalarda üstün performans gösterir.

Güçlü Yük Kontrolü: 5A akım kapasitesi, küçük motorlar, elektrikli valfler, ısıtıcı elemanlar ve güçlü solenoidler gibi endüstriyel yükleri doğrudan kontrol edebilmesini sağlar. Gümüş alaşımlı kontaklar, yüksek akım taşıma kapasitesi ve düşük kontak direnci (≤20mΩ) sunar, bu da verimli ve minimum ısı üretimi ile çalışmasını sağlar. 250VAC voltaj değeri, endüstriyel ve ticari güç sistemleriyle doğrudan çalışabilmesini mümkün kılar.

Paket İçeriği

• 1 x IC-164 Uzun Paletli Micro Switch Lehim Bacak KW4-Z3F
