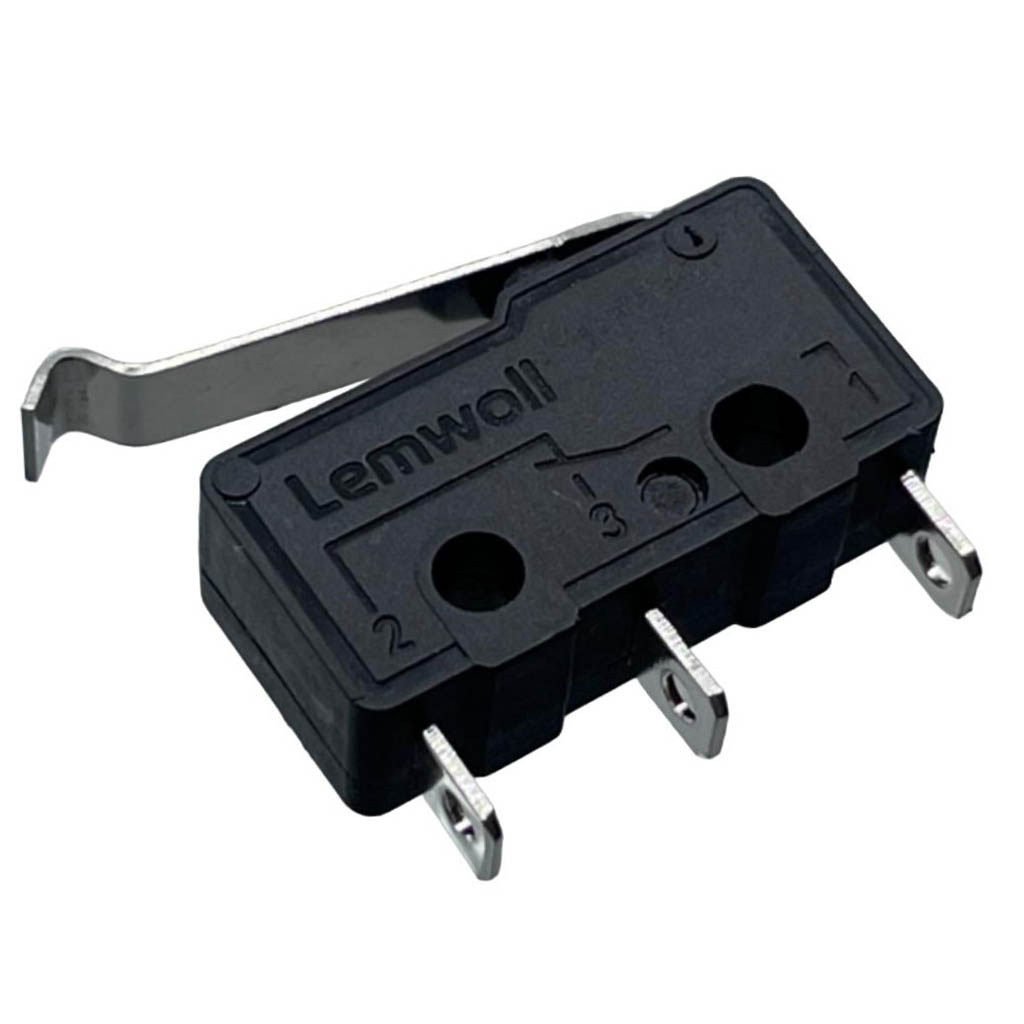

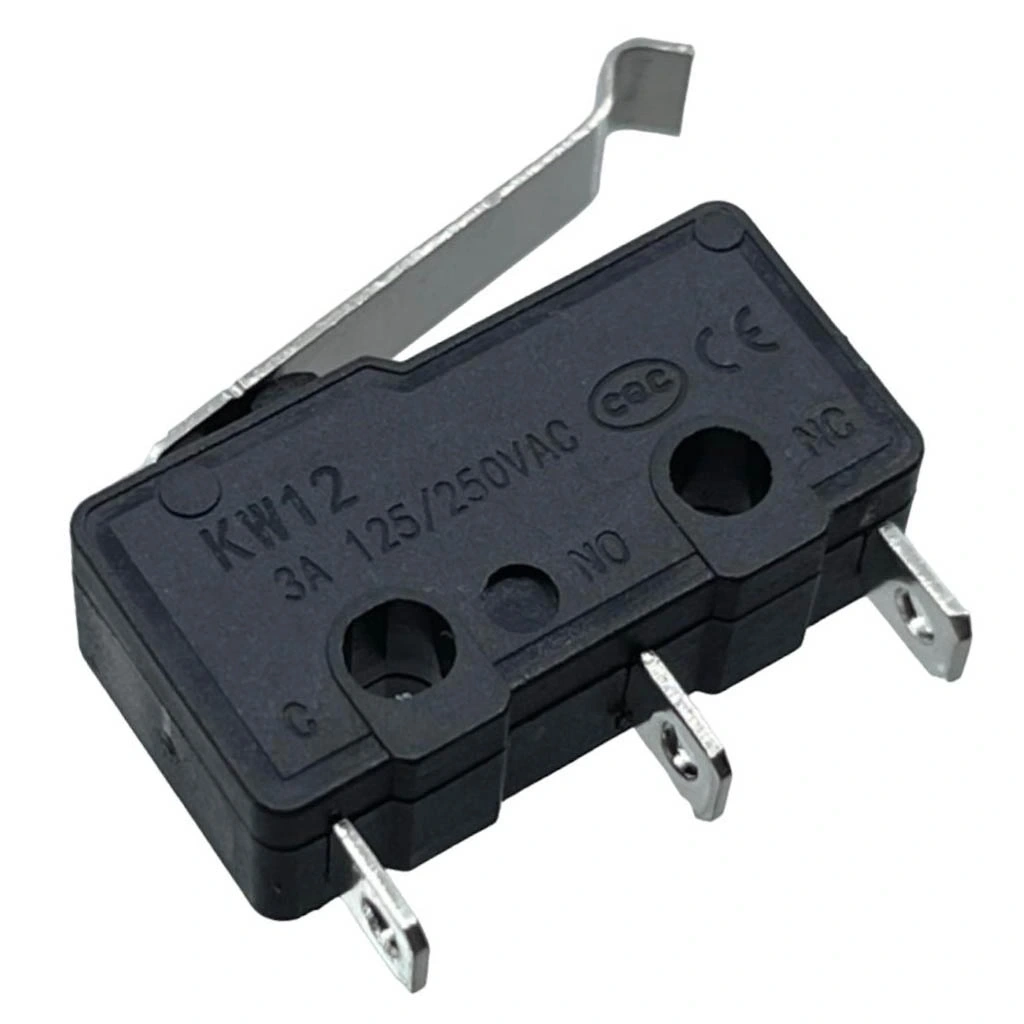

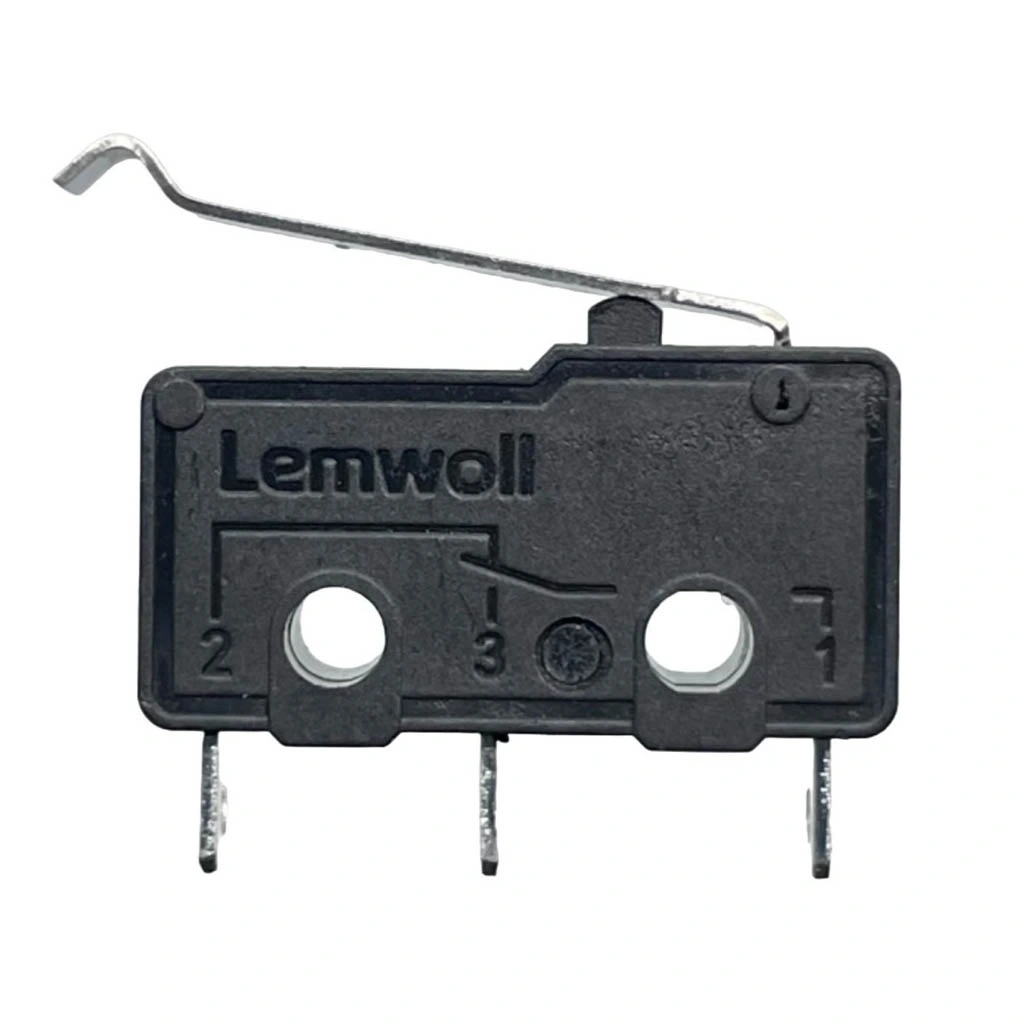

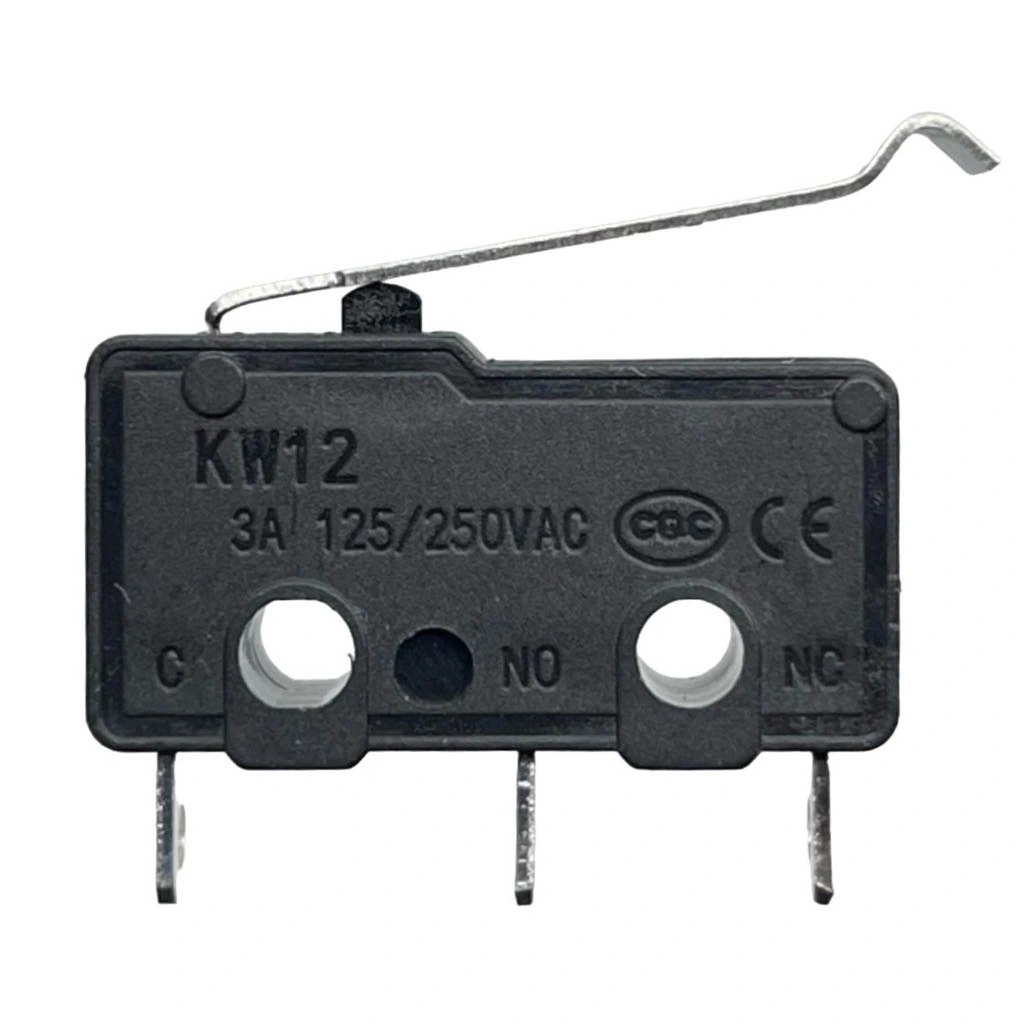

IC-163-4 Kısa Kancalı Paletli Micro Switch Lehim Bacak

IC-163-4 Kısa Kancalı Paletli Micro Switch Lehim Bacak

IC-163-4 Micro Switch, elektronik cihazlarda kullanılan bir tür minyatür anahtardır. Lehimlenebilir kısa bacakları ve kancalı paletli tasarımıyla dikkat çeker. Bu micro switch, hassas elektronik cihazlarda güvenilir bir anahtar çözümü sunar.

IC-163-4 Kısa Kancalı Paletli Micro Switch, benzersiz kanca şeklindeki kısa kolu sayesinde özel algılama kabiliyeti sunan, kompakt ve dayanıklı bir anahtarlama çözümüdür. Lehim bacak terminalleri ile kablo bağlantılarında güvenilir bağlantı sağlayan bu mikro switch, endüstriyel uygulamalardan hobi projelerine kadar geniş bir kullanım alanına sahiptir.

Kısa kancalı paletli tasarımı, çekme hareketi gerektiren mekanizmalarda üstün performans gösterir. Standart mikro switch yapısında olan bu ürün, SPDT (Tek Kutuplu Çift Yönlü) kontak yapısı sayesinde, tek bir switch ile iki farklı devre durumunu kontrol etme imkanı tanır. Kapı kilit mekanizmaları, güvenlik sistemleri, otomatik kontrol panelleri ve özel algılama gerektiren uygulamalar için ideal bir elektronik komponenttir.

Teknik Özellikler

IC-163-4 Kısa Kancalı Paletli Micro Switch, özel algılama ihtiyaçları için optimize edilmiş özelliklere sahiptir.

• Model: IC-163-4
• Tip: Kısa Kancalı Paletli (Short Hook Lever) Mikro Switch
• Kontak Yapısı: SPDT (Tek Kutuplu Çift Yönlü)
• Terminal Tipi: Lehim bacak (solder lug)
• Gövde Rengi: Siyah/Mavi
• Palet Tipi: Kısa kancalı metal kol
• Palet Malzemesi: Paslanmaz çelik
• Palet Uzunluğu: Yaklaşık 15-20mm
• Gövde Malzemesi: Yüksek dayanımlı termoplastik
• Kontak Malzemesi: Gümüş alaşım

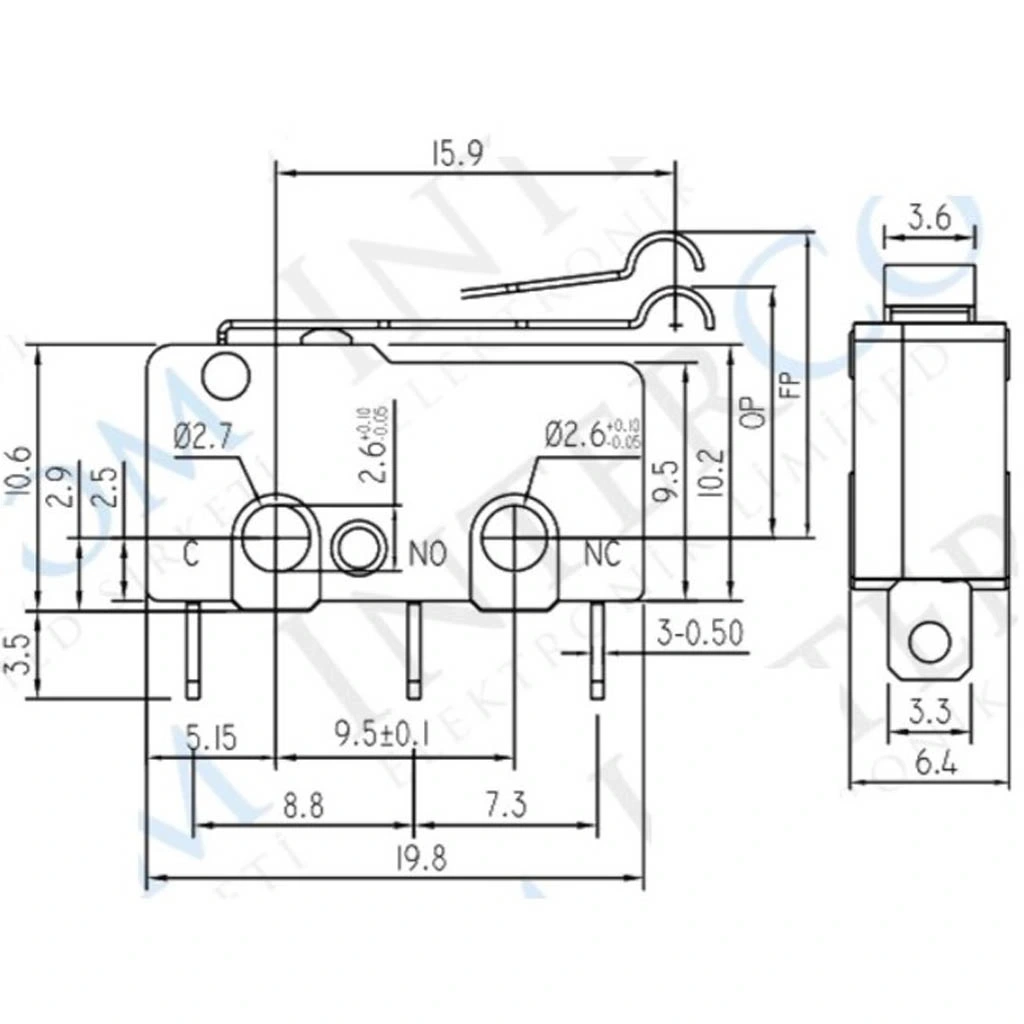

• Boyutlar: Yaklaşık 20mm x 10mm x 6mm (gövde)
• Toplam Uzunluk: Yaklaşık 35-40mm (palet dahil)
• Çalışma Voltajı: 250V AC (maksimum)
• Maksimum Akım: 5A
• Aktivasyon Kuvveti: Yaklaşık 30-50gf (gram-kuvvet)
• Çalışma Sıcaklığı: -25°C ~ +85°C
• Mekanik Ömür: >1,000,000 çalışma döngüsü
• Elektriksel Ömür: >100,000 çalışma döngüsü (tam yükte)
• Kontak Direnci: ≤ 20mΩ
• Yalıtım Direnci: ≥ 100MΩ (500V DC)
• Dielektrik Dayanımı: 1500V AC / 1 dakika
• Koruma Sınıfı: IP40 (toz korumalı)

Kullanım Avantajları

IC-163-4 Kısa Kancalı Paletli Micro Switch, kanca şeklindeki kolu sayesinde çeşitli avantajlar sunar.

• Kancalı Palet Tasarımı: Çekme hareketlerini algılamada üstün performans.
• Yakalama Kabiliyeti: Hareketli parçaları tutup serbest bırakabilir.
• Lehim Bacak Terminaller: Güvenilir ve esnek kablo bağlantısı.
• SPDT Kontak: İki farklı devre durumunu tek switchle kontrol.
• Yüksek Elektriksel Kapasite: 5A@250VAC ile zorlu yükler için uygun.
• Kompakt Boyutlar: Sınırlı alanlarda kullanım kolaylığı.
• Paslanmaz Çelik Palet: Uzun ömürlü ve dayanıklı yapı.
• Net Geri Bildirim: Belirgin tıklama hissi ve sesi.
• Uzun Mekanik Ömür: 1 milyon+ çalışma döngüsü dayanıklılığı.
• Geniş Sıcaklık Aralığı: Zorlu ortamlarda güvenilir çalışma.
• Şekillendirilebilir Kanca: İhtiyaca göre bükülebilir.
• Dolaylı Aktivasyon: İp veya tel ile uzaktan tetikleme imkanı.

İdeal Kullanım Alanları

IC-163-4 Kısa Kancalı Paletli Micro Switch, kancalı tasarımı ile özellikle belirli uygulamalar için mükemmel bir çözümdür.

• Kapı Kilit Mekanizmaları: Mandallama ve kilitleme sistemleri
• Güvenlik Sistemleri: Kapı/pencere kilitleme algılama
• Otomatik Kapı Sistemleri: Kapı pozisyonu ve durum algılama
• Endüstriyel Makineler: Mandal ve kilit mekanizmaları
• Asansör Sistemleri: Kapı kilitleme ve güvenlik kontrolleri
• Elektronik Kilitler: Mandal ve kilit pozisyon algılama
• Vending Makineleri: Ürün dağıtım ve kilit mekanizmaları
• Ev Aletleri: Kapak kilitleme ve güvenlik sensörleri
• Arcade Makineleri: Özel oyun mekanizmaları
• Kıymet Kasaları: Güvenlik ve kilit kontrol mekanizmaları
• İpli/Telli Kontrol Sistemleri: Uzaktan tetikleme mekanizmaları
• Özel Mandallama Uygulamaları: Tutma ve serbest bırakma sistemleri

Montaj ve Kullanım İpuçları

Kancalı Tasarımın Avantajları

IC-163-4 mikro switchin kancalı tasarımı, özel mekanizmalar için benzersiz avantajlar sunar.

Kancalı tasarım, standart düz paletli switchlerden farklı olarak çekme hareketleriyle tetiklenebilir. Hareketli parçaları yakalayıp serbest bırakabilir, bu da mandallama ve kilitleme mekanizmalarında idealdir. İp, tel veya kablo ile uzaktan tetikleme yapılabilir, ulaşılması zor alanlarda kullanım avantajı sağlar. Karmaşık hareket yörüngelerine sahip mekanizmaları algılayabilir, farklı hareket aşamalarında tetiklenebilir.

Lehim Bacak Terminallerin Avantajları

IC-163-4 mikro switchin lehim bacak terminalleri, esnek ve güvenilir bağlantı imkanı sunar.

Lehim bacak terminaller, farklı kalınlıktaki kablolarla doğrudan bağlantı yapma imkanı sağlar. Terminallerdeki delikler, lehimlemeden önce kabloların mekanik olarak sabitlenmesine olanak tanır, bu da daha güvenilir bağlantı oluşturur. PCB montajı için uygun olmayan yerlerde veya kablo bağlantısı gerektiren uygulamalarda ideal çözüm sunar. Yüksek akım taşıma kapasitesi (5A) için uygun geniş terminal yüzeyi sağlar.

Güvenlik Sistemlerinde Kullanım

IC-163-4 Kısa Kancalı Paletli Micro Switch, güvenlik sistemlerinde yaygın olarak kullanılır.

Kancalı kol, kapı ve pencere kilitleme mekanizmalarında mükemmel performans gösterir. Kapı/pencere tam kapandığında kanca kilitleme mandalını yakalar ve güvenlik devresini tetikler. Güvenlik açısından kritik uygulamalarda, kablo kopması durumunda sistem güvenli moda geçmesi için NC (Normalde Kapalı) terminali kullanılmalıdır. Kasa, dolap ve güvenlik kabinlerinde yetkisiz erişim algılama sensörü olarak kullanılabilir.

Endüstriyel Uygulamalarda Kullanım

IC-163-4 Kısa Kancalı Paletli Micro Switch, endüstriyel ortamlarda çeşitli özel görevler için idealdir.

Endüstriyel makine güvenlik kapılarında, kapının tam kapandığını ve kilitlendiğini doğrulamak için kullanılır. Asansör kapılarında, kapının kapalı ve kilitli olduğunu belirleyerek güvenli çalışma sağlar. Üretim hatlarında mandallama ve kilitleme mekanizmalarını kontrol etmek için kullanılır. 5A@250VAC elektriksel kapasitesi, endüstriyel kontrol sistemlerinde doğrudan yük kontrolü için yeterlidir.

Paket İçeriği

• 1 x IC-163-4 Kısa Kancalı Paletli Micro Switch Lehim Bacak
