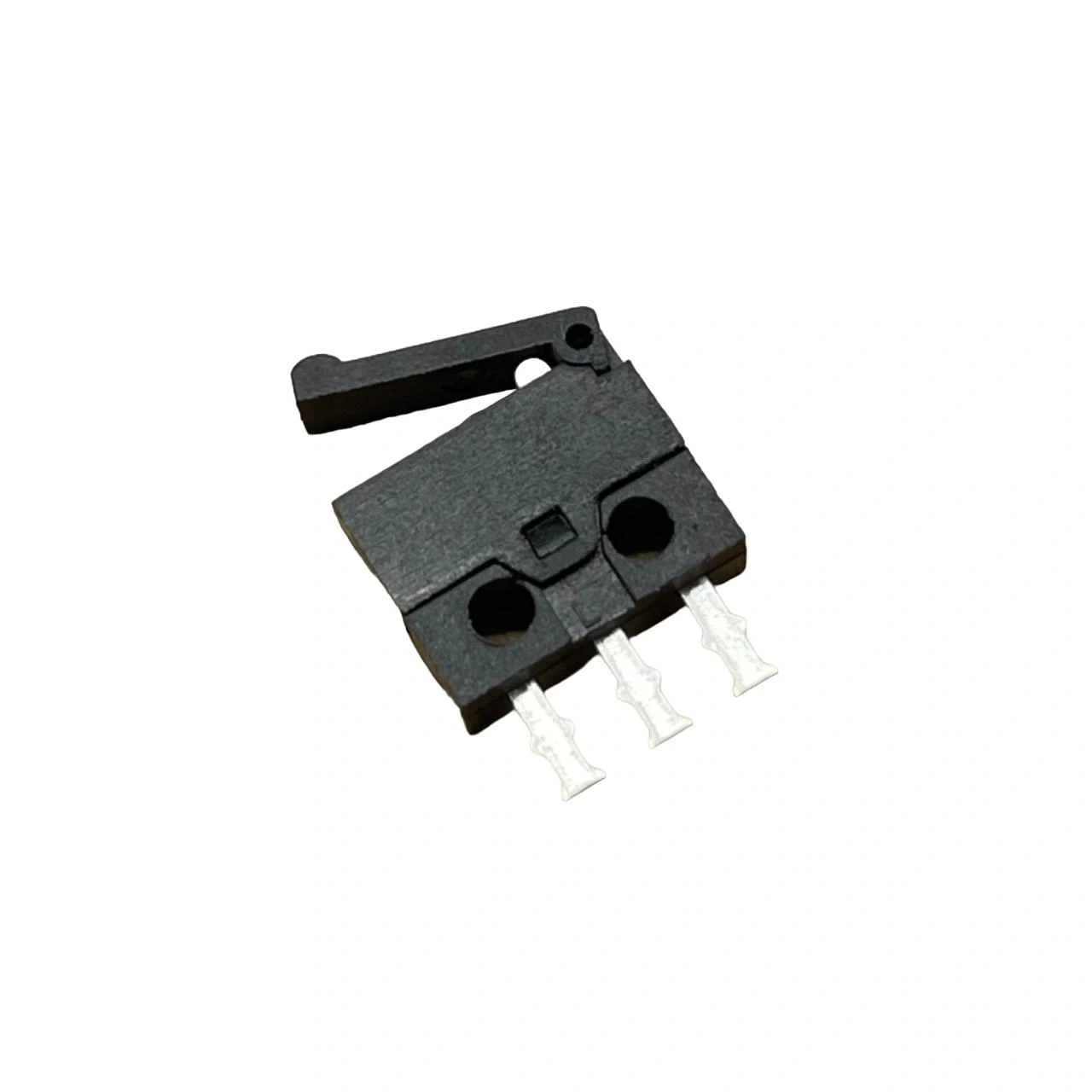

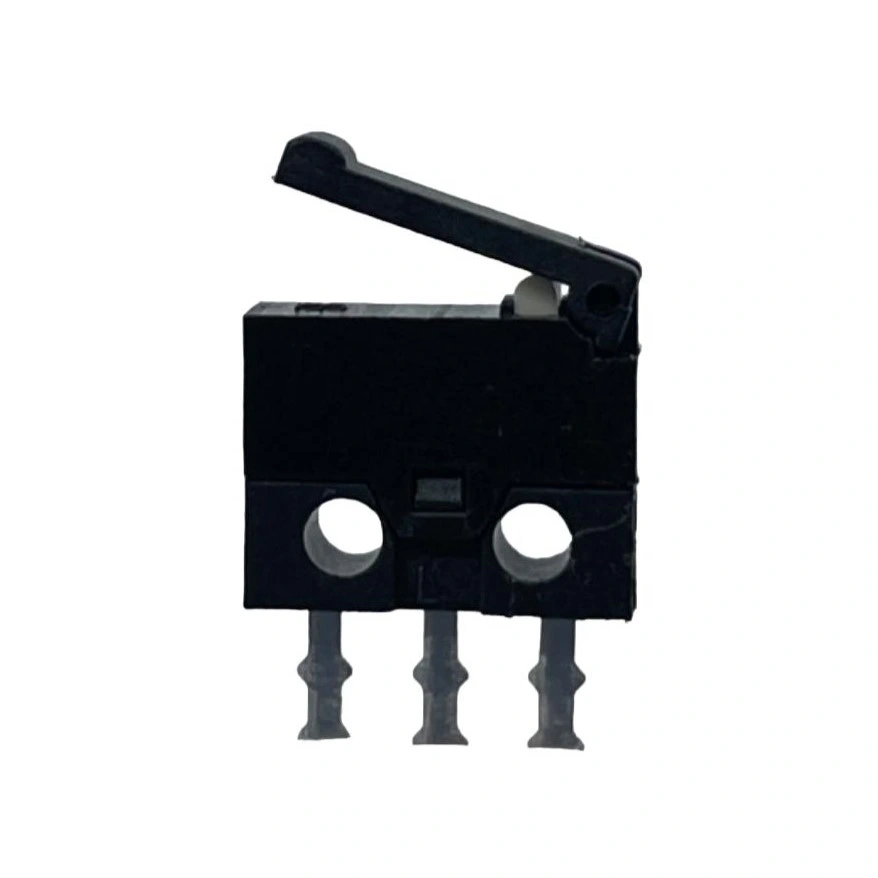

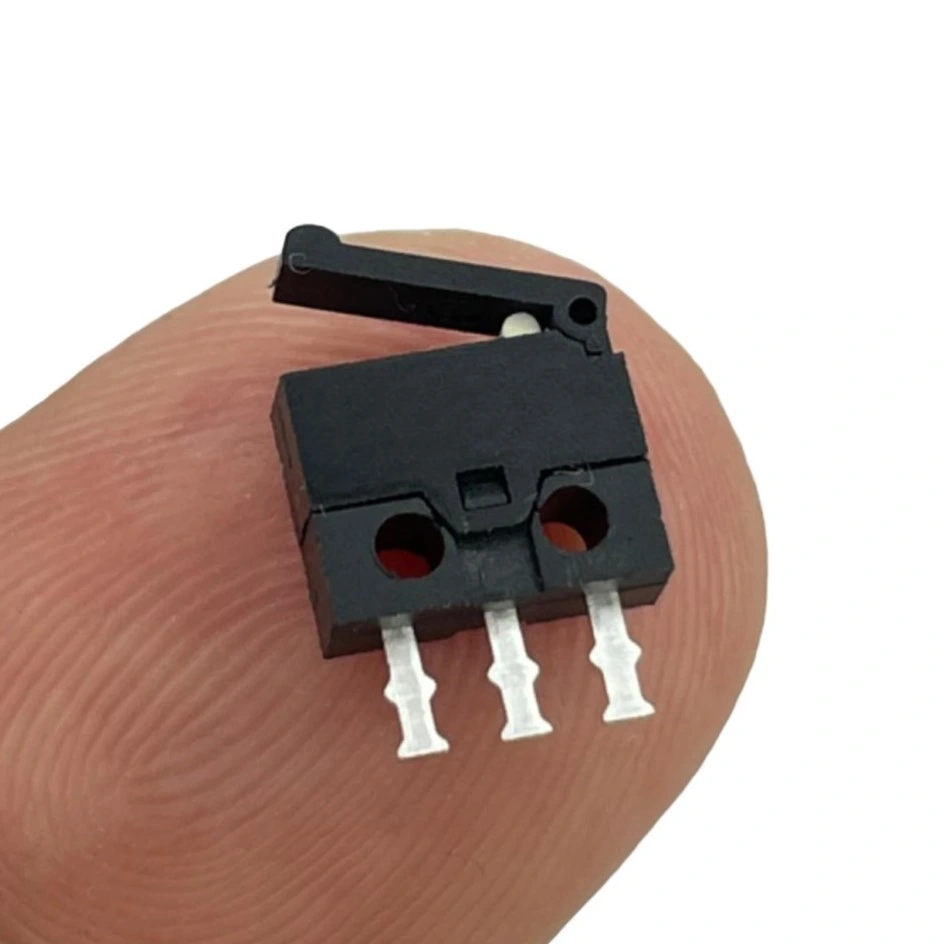

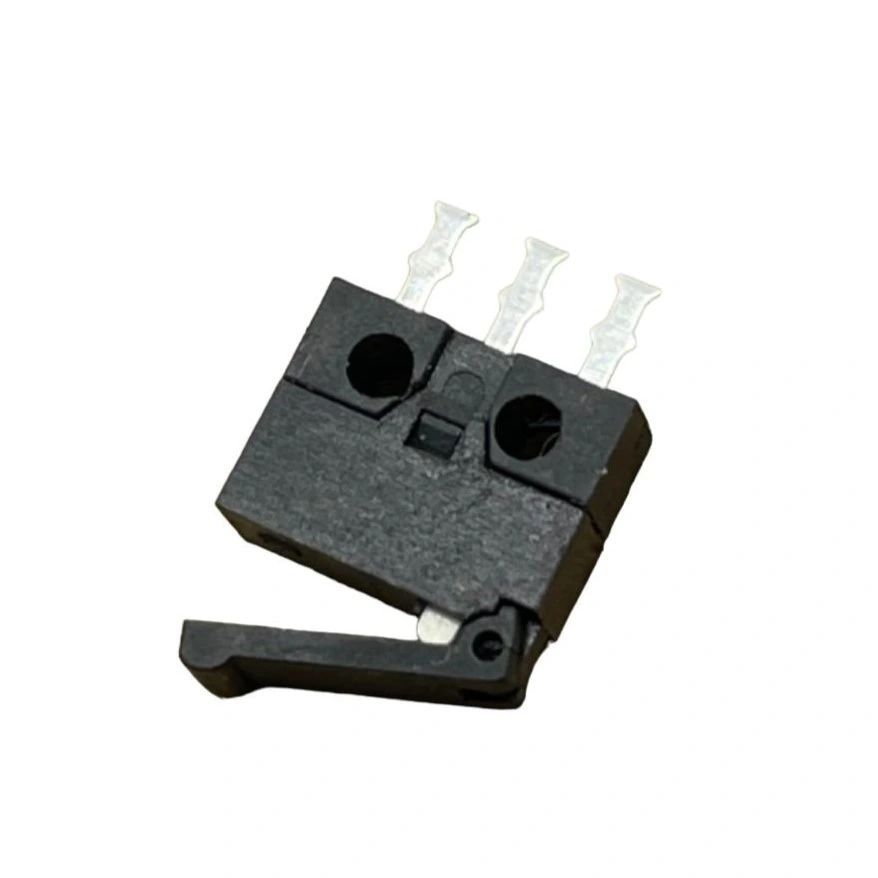

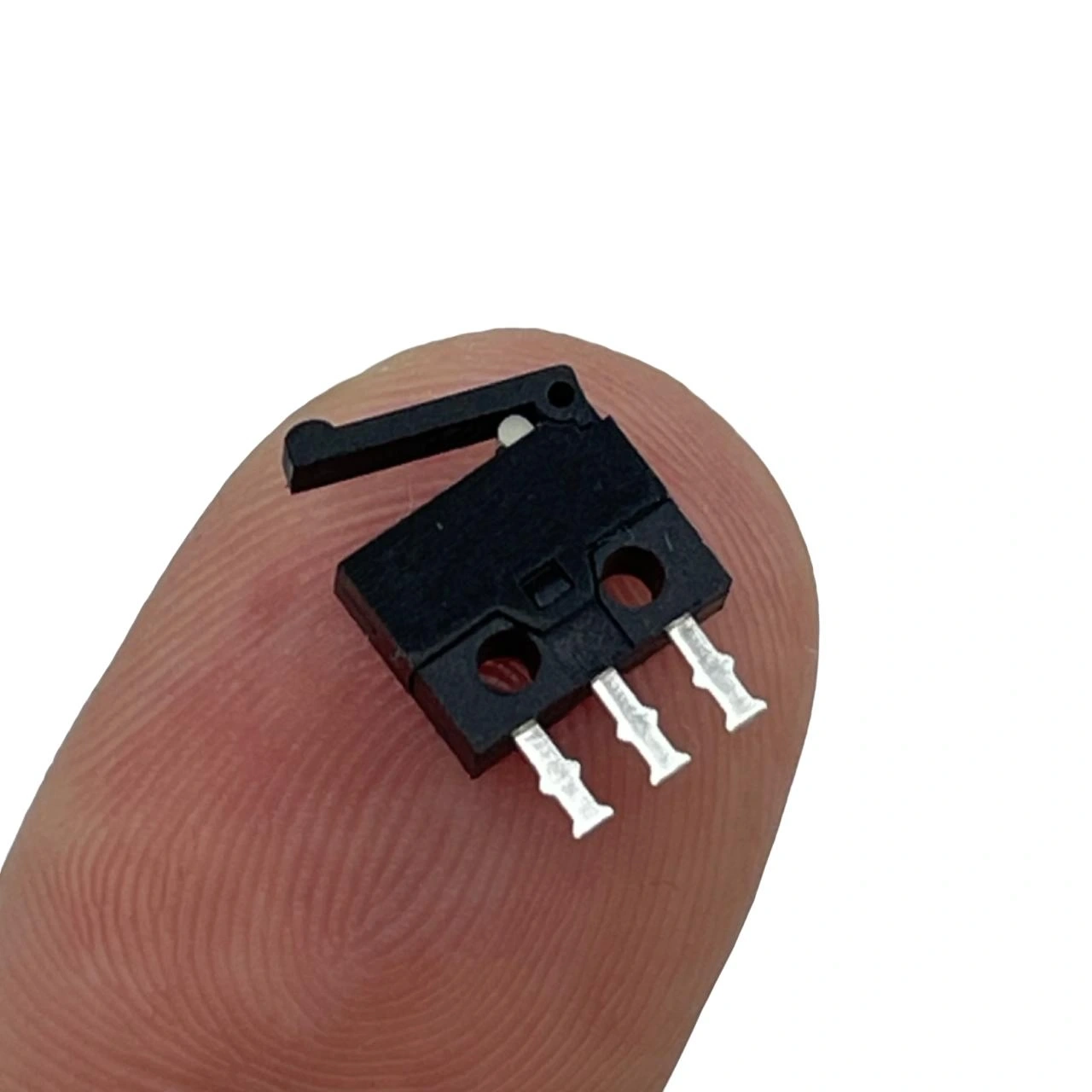

IC-162S Micro Switch Mini Plastik

IC-162S Micro Switch Mini Plastik

IC-162S, mini plastik bir mikro anahtardır. Elektronik cihazlarda kullanılan bu mikro anahtarlar, bir devrenin açılmasını veya kapanmasını sağlamak için küçük bir kuvvet uygulandığında kullanılır. Plastik gövde tasarımı, anahtarın hafif ve dayanıklı olmasını sağlar.

Elektronik projeleriniz ve mekanik uygulamalarınız için kompakt, güvenilir ve hassas bir micro switch arıyorsanız, IC-162S Mini Plastik Micro Switch tam ihtiyacınıza cevap verecektir. Bu küçük ama dayanıklı switch, minimal kuvvetle tetiklenebilen yapısı ve kolay monte edilebilir tasarımıyla her türlü elektronik kontrol devresinde mükemmel performans sağlar.

Premium plastik gövdesi ve hassas mekanizması sayesinde uzun ömürlü kullanım sunan bu micro switch, limit switch uygulamaları, elektronik oyuncaklar, endüstriyel kontrol sistemleri ve hobi projeleriniz için ideal bir seçimdir. Kompakt boyutu sayesinde dar alanlarda bile rahatlıkla kullanılabilir.

Teknik Özellikler

• Model: IC-162S
• Tip: Micro Switch
• Gövde Malzemesi: Plastik
• Kontak Tipi: SPDT (Tek Kutuplu Çift Yönlü)
• Terminal Sayısı: 3 Pin
• Kontak Yapısı: 1 NO (Normalde Açık), 1 NC (Normalde Kapalı)
• Tetikleme Mekanizması: Mekanik Basma
• Renk: Siyah/Mavi
• Boyutlar: Yaklaşık 20mm x 6mm x 10mm
• Kol Uzunluğu: Yaklaşık 15mm
• Çalışma Voltajı: DC 12V
• Çalışma Akımı: 5A
• Kontak Direnci: ≤ 30mΩ
• Yalıtım Direnci: ≥ 100MΩ
• Kullanım Ömrü: >100,000 tetikleme
• Tetikleme Kuvveti: 50-100g
• Çalışma Sıcaklığı: -20°C ila +70°C

Kullanım Avantajları

• Kompakt Tasarım: Minimal alan gereksinimi ile her yere monte edilebilir.
• Hassas Tetikleme: Düşük kuvvetle tetiklenebilen mekanizma ile hassas kontrol.
• Uzun Ömür: 100,000+ tetikleme döngüsü dayanıklılığı.
• Yüksek Güvenilirlik: Kesin ve tekrarlanabilir tetikleme noktası.
• Kolay Montaj: Standart delik ölçüleriyle basit montaj imkanı.
• Çok Yönlü Kullanım: SPDT yapısı ile farklı kontrol senaryoları.
• Yüksek Akım Kapasitesi: 5A ile çeşitli yükleri doğrudan kontrol edebilme.
• Esnek Uygulama: Hem AC hem DC devrelerde kullanım imkanı.
• Yüksek İzolasyon: Güvenli elektriksel ayrım.
• Ekonomik Çözüm: Profesyonel performans sunan uygun fiyatlı ürün.

İdeal Kullanım Alanları

• Limit Switchi: Mekanik sınır algılama uygulamaları
• Endüstriyel Kontroller: Makine otomasyonu ve güvenlik sistemleri
• DIY Elektronik Projeler: Arduino ve Raspberry Pi projeleri
• Oyuncak ve Oyun Makineleri: Elektronik oyuncak ve arcade kontrolleri
• Ev Aletleri: Çeşitli ev cihazlarında kontrol mekanizmaları
• Otomotiv Uygulamaları: Kapı, pencere ve diğer pozisyon algılama sistemleri
• Güvenlik Sistemleri: Kapı ve pencere algılama sensörleri
• Robotik Projeler: Konum algılama ve kontrol sistemleri
• 3D Yazıcılar: Limit switch ve pozisyon algılama
• Elektrikli Mobilyalar: Pozisyon kontrolü ve sınırlama sistemleri

Montaj ve Kullanım İpuçları

Çalışma Prensibi

Micro switch, mekanik hareketi elektrik kontağına dönüştüren basit ama etkili bir cihazdır. Kola uygulanan basınç, içerideki yay mekanizmasını tetikleyerek kontakların durumunu değiştirir. Bu anlık değişim, bağlı olduğu devrenin açılması veya kapanmasını sağlar.

SPDT (Single Pole Double Throw) yapısı sayesinde, switch basılı olmadığında COM ve NC terminalleri arasında bağlantı varken, basıldığında COM ve NO terminalleri arasında bağlantı oluşur. Bu geçiş son derece hızlı ve kesin olarak gerçekleşir, böylece hassas zamanlama gerektiren uygulamalarda bile güvenilir sonuçlar elde edilir.

Terminal Bağlantıları

IC-162S Micro Switch, 3 terminal ile SPDT (Tek Kutuplu Çift Yönlü) bağlantı sunar. Doğru bağlantı için terminal fonksiyonlarını anlamak önemlidir.

• COM (Common/Ortak): Ortak terminal, devrenin ana bağlantı noktasıdır.
• NO (Normally Open): Switch basılı olmadığında COM ile bağlantısı kesik olan terminaldir.
• NC (Normally Closed): Switch basılı olmadığında COM ile bağlantılı olan terminaldir.

Kol basılı değilken COM-NC arasında iletim varken COM-NO arasında yoktur. Kol basılıyken tam tersi olur: COM-NO arasında iletim varken COM-NC arasında yoktur. Bu özellik, hem normalde açık hem normalde kapalı devrelerin kontrol edilmesine olanak tanır.

Paket İçeriği

• 1 x IC-162S Micro Switch Mini Plastik
