IC-162B Kıvrık Paletli Mini Micro Switch KW10-Z3P

VoltajPuan : 54

Fiyat	:	0,18 USD + KDV
İndirimli Fiyat (%22,2)	:	0,14 USD + KDV Kazancınız 0,04 USD
KDV Dahil	:	6,46 TL

Ürüne Oy Verin

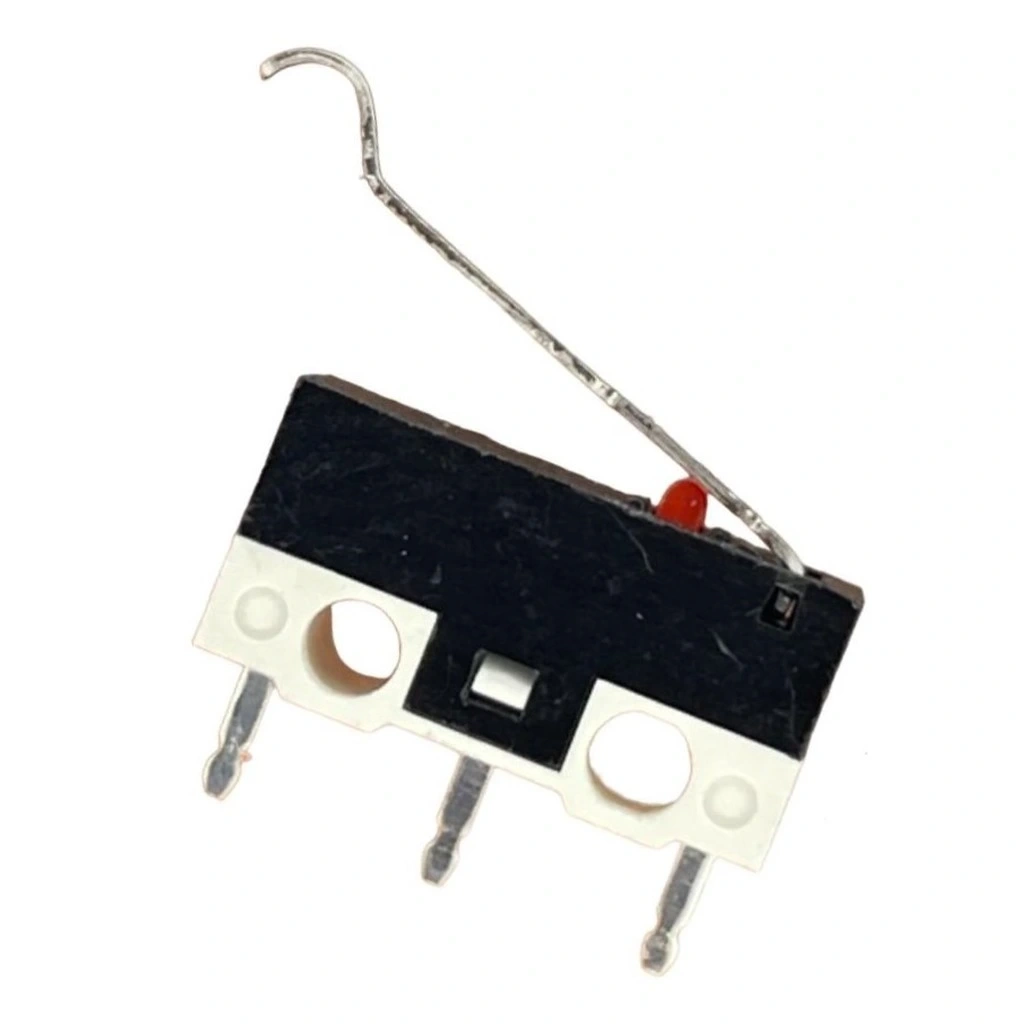

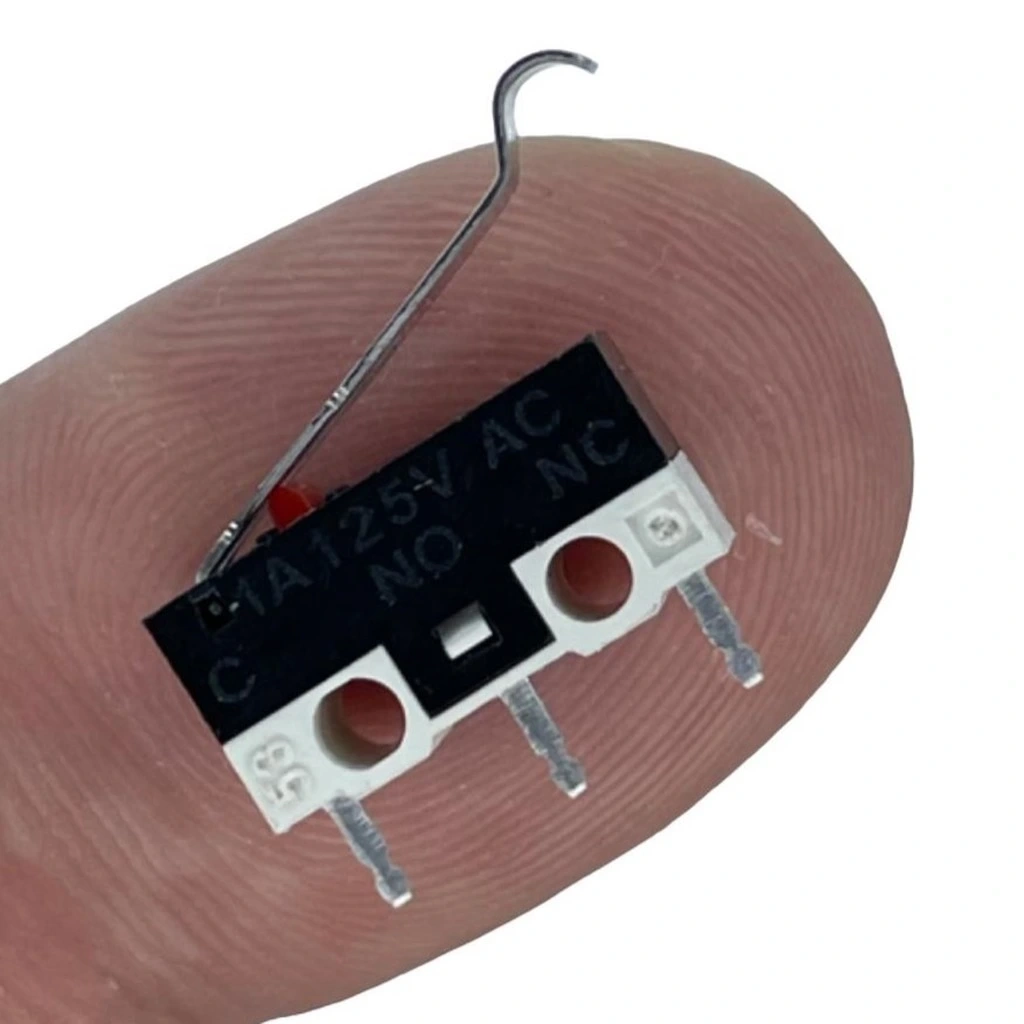

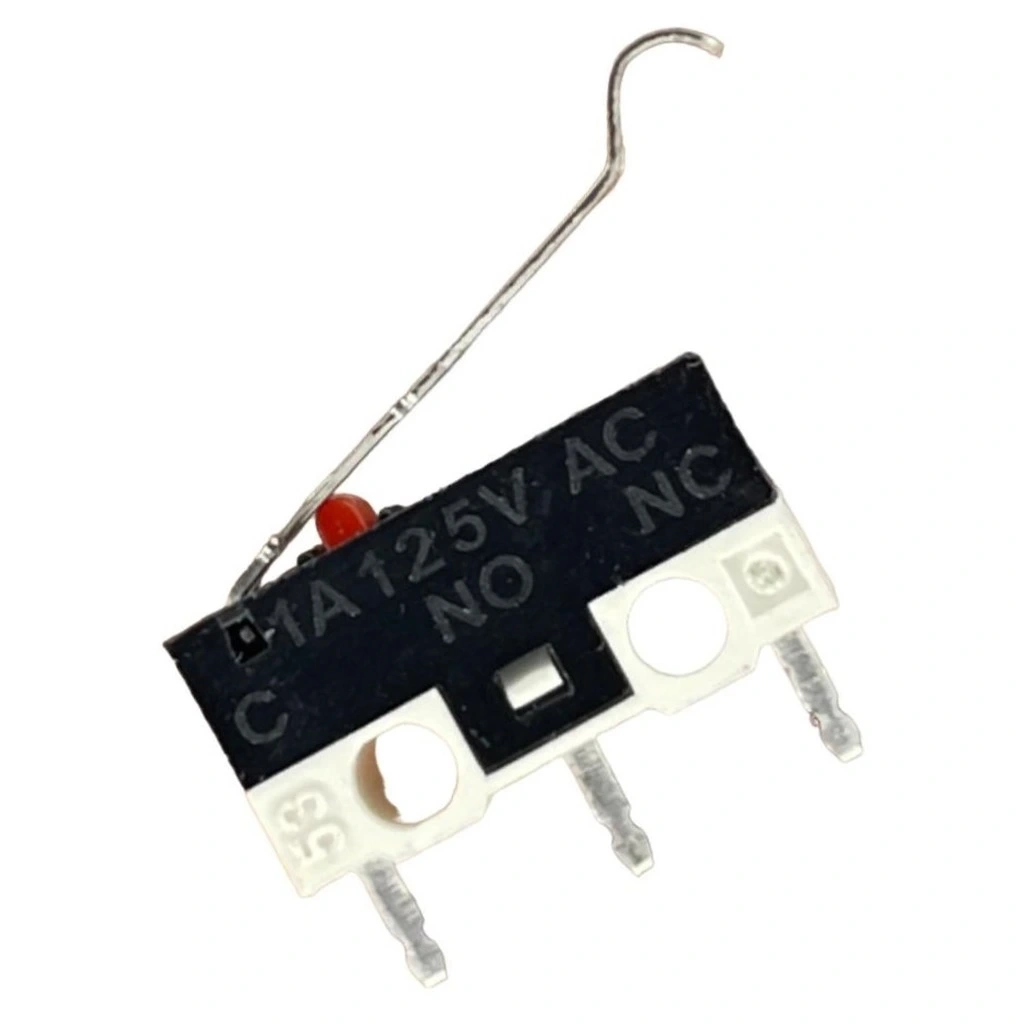

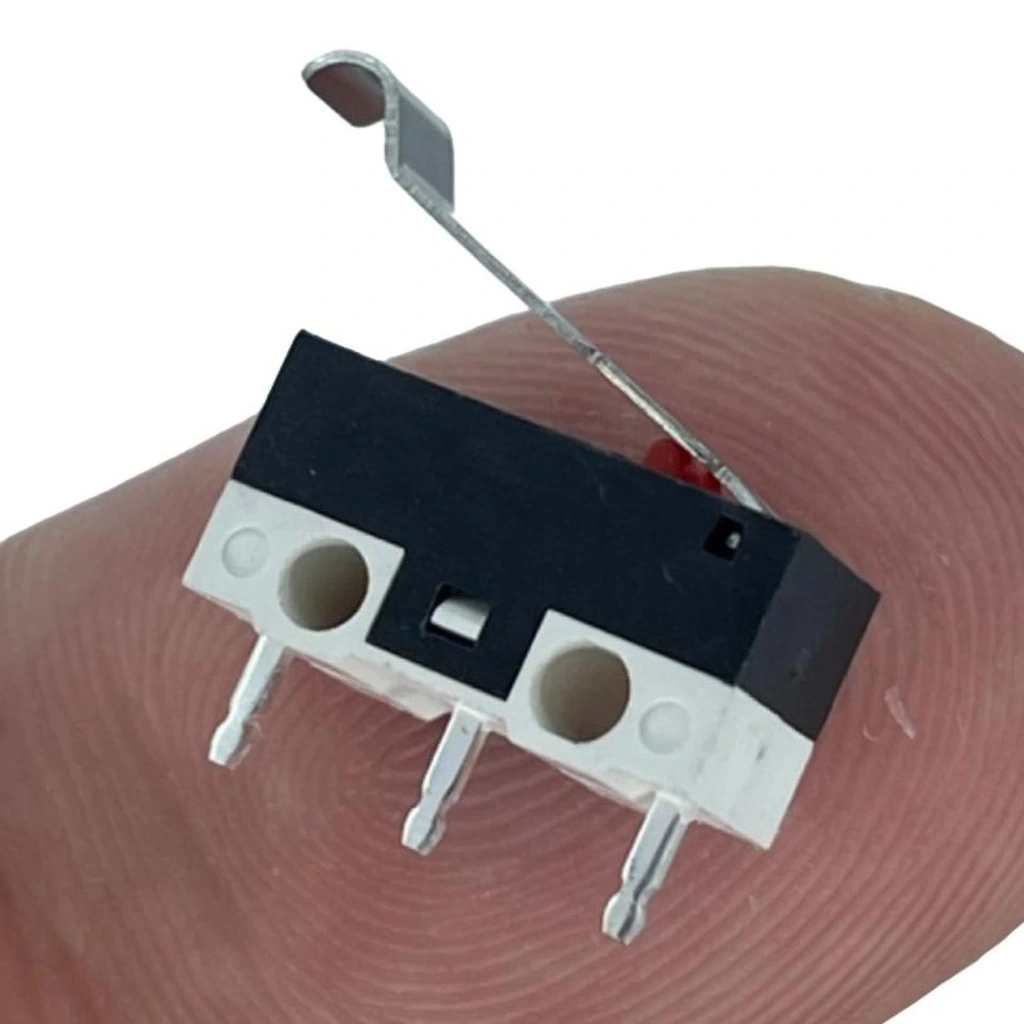

IC-162B Kıvrık Paletli Mini Micro Switch KW10-Z3P

IC-162B, KW10-Z3P model numarasıyla bilinen mini kıvrık paletli bir mikro anahtardır. Elektronik cihazlarda kullanılan bu mikro anahtarlar, bir devrenin açılmasını veya kapanmasını sağlamak için küçük bir kuvvet uygulandığında kullanılır. Kıvrık palet tasarımı, anahtarın daha düşük bir itme kuvvetiyle çalışmasını sağlar.

Elektronik projeleriniz ve mekanik uygulamalarınız için hassas, dayanıklı ve özel tasarımlı bir micro switch arıyorsanız, IC-162B Kıvrık Paletli Mini Micro Switch tam ihtiyacınıza cevap verecektir. KW10-Z3P model kodlu bu kompakt switch, özel kıvrık palet tasarımı sayesinde standart paletli switchlerin erişemediği alanlarda ve açılarda tetiklenebilme imkanı sunar.

Endüstriyel kalitede üretilen bu kıvrık paletli switch, özellikle 3D yazıcılar, CNC makineleri, robotik projeler ve otomasyon sistemlerinde etkili bir limit switch olarak kullanılabilir. Kıvrık palet yapısı, yerden tasarruf sağlarken farklı tetikleme geometrilerine uyum sağlar.

Teknik Özellikler

Model: IC-162B / KW10-Z3P
Tip: Kıvrık Paletli Mini Micro Switch
Gövde Malzemesi: Plastik
Palet Malzemesi: Metal (Paslanmaz Çelik)
Palet Şekli: Kıvrık/Bükülmüş Tasarım
Kontak Tipi: SPDT (Tek Kutuplu Çift Yönlü)
Terminal Sayısı: 3 Pin
Kontak Yapısı: 1 NO (Normalde Açık), 1 NC (Normalde Kapalı)
Tetikleme Mekanizması: Kıvrık Palet ile Mekanik Tetikleme
Renk: Siyah/Mavi (Gövde), Metal (Palet)
Gövde Boyutları: Yaklaşık 20mm x 6mm x 10mm
Palet Uzunluğu: Yaklaşık 15-20mm
Çalışma Voltajı: DC 12V
Çalışma Akımı: 5A
Kontak Direnci: ≤ 30mΩ
Yalıtım Direnci: ≥ 100MΩ
Kullanım Ömrü: >100,000 tetikleme
Tetikleme Kuvveti: 25-50g
Çalışma Sıcaklığı: -20°C ila +70°C

Kullanım Avantajları

Kıvrık Palet Tasarımı: Dar ve ulaşılması zor alanlarda tetikleme imkanı.
Esnek Tetikleme Yönü: Çoklu açılardan algılama yapabilme.
Az Yer Kaplama: Kıvrık tasarım sayesinde montaj alanından tasarruf.
Hassas Tepki: Düşük kuvvetle güvenilir tetikleme.
Uzun Ömürlü Metal Palet: Yüksek aşınma direnci ve dayanıklılık.
Yüksek Hassasiyet: Kesin tetikleme noktası ve tutarlı çalışma.
SPDT Yapısı: Çoklu devre kontrol imkanı.
Kompakt Boyutlar: Sınırlı alanlarda kolay yerleşim.
Belirgin Geri Bildirim: Tetiklemede hissedilebilir tıklama.
Yüksek Güvenilirlik: 100,000+ tetikleme döngüsü dayanıklılık.

İdeal Kullanım Alanları

3D Yazıcılar: Eksen limitlerini belirleme ve home pozisyonu
CNC Makineleri: Hareket sınırlandırma ve eksen kalibrasyonu
Robotik Projeler: Engel tespiti ve pozisyon algılama
Dar Alanlar: Kısıtlı montaj alanı olan mekanizmalar
Endüstriyel Otomasyon: Üretim hattı kontrolleri ve ürün algılama
Arduıno Projeleri: Mekanik tetikleyici ve pozisyon sensörü
Otomatik Kapılar: Limit algılama ve pozisyon kontrolü
Elektronik Kilitleme Sistemleri: Kapı/kapak pozisyon algılama
Oyun Makineleri: Mekanik tetikleme ve sınır kontrolü
Otomotiv Uygulamaları: Mekanik konum sensörleri

Montaj ve Kullanım İpuçları

İpucu: Montaj için M2 vidalar kullanın. Kıvrık paletin hareket yönünü doğru konumlandırın. Paletin bükülme açısını değiştirmeye çalışmayın, metal yorulmasına yol açabilir. Terminal bağlantılarında kısa ve temiz lehimleme yapın. Yüksek titreşimli ortamlarda vidaları sıkı sabitleyin veya diş sabitleme solüsyonu kullanın.

Kıvrık Palet Tasarımının Avantajları

Kıvrık palet tasarımı, standart düz paletlere göre önemli avantajlar sunar. En önemli özelliği, montaj yönüne göre farklı bir açıda tetiklenebilmesidir. Bu sayede, switchin gövdesinin monte edildiği yönden farklı bir yönde algılama yapabilir.

Dar ve kısıtlı alanlarda, switchin farklı bir açıyla yerleştirilmesi gerektiğinde ideal çözüm sunar. Ayrıca, kıvrık yapısı sayesinde hareket eden parçalar switchin gövdesine değil, sadece palete temas eder. Bu da ana gövdeyi koruyarak switchin ömrünü uzatır. Palet metal malzemeden yapıldığı için esneklik ve dayanıklılık sunarak zorlu koşullarda bile güvenilir çalışma sağlar.

Terminal Bağlantıları

IC-162B Kıvrık Paletli Micro Switch, 3 terminal ile SPDT (Tek Kutuplu Çift Yönlü) bağlantı sunar. Her terminalin belirli bir fonksiyonu vardır.

COM (Common/Ortak): Ana bağlantı terminali, devrenin giriş noktası.
NO (Normally Open): Palet basılı değilken COM ile bağlantısı kesik olan terminal.
NC (Normally Closed): Palet basılı değilken COM ile bağlantılı olan terminal.

Palet aktif edilmediğinde COM-NC arasında iletim varken, aktif edildiğinde COM-NO arasında iletim olur. Bu sayede hem normalde açık hem normalde kapalı devrelerde kullanılabilir.

Paket İçeriği

1 x IC-162B Kıvrık Paletli Mini Micro Switch KW10-Z3P

İlgili Ürün Kategorilerimiz

Buton - Switch - Anahtar

Projeleriniz için ihtiyacınız olan tüm buton, switch ve anahtar çeşitleri Voltaj.net'te! Geniş ürün yelpazemizle elektronik projeleriniz için doğru çözümü bulun.

Ürünleri İncele →

Switch

Çeşitli boyut ve fonksiyonlarda switch seçeneklerimizle projelerinizi geliştirin. Tüm elektronik uygulamalar için güvenilir ve kaliteli switch çözümleri.

Ürünleri İncele →

Micro Switch

Hassas kontrol gerektiren uygulamalarınız için micro switch çeşitlerimiz. Kompakt boyutlu, yüksek hassasiyetli ve dayanıklı micro switchler için doğru adres.

Ürünleri İncele →

Neden Voltaj.Net'ten Almalısınız?

Voltaj.Net, Türkiye'nin güvenilir elektronik komponent tedarikçisi olarak, sadece kaliteli ve test edilmiş ürünler sunar. IC-162B Kıvrık Paletli Mini Micro Switch de bu kalite anlayışımızın bir parçasıdır.

Orijinal Ürün Garantisi: Sattığımız tüm ürünler %100 orijinaldir.
Kalite Kontrolü: Tüm ürünlerimiz sevkiyat öncesi test edilir.
Hızlı Teslimat: Siparişleriniz aynı gün içinde işleme alınır.
Teknik Destek: Uzman ekibimiz ürün kullanımı konusunda yardımcı olur.
Güvenli Alışveriş: SSL korumalı ödeme sistemi ile güvenli ticaret.
Geniş Ürün Yelpazesi: Projeleriniz için gereken tüm parçaları tek noktadan temin edebilirsiniz.
Toplu Alım İmkanı: Elektronik projeler ve eğitim kurumları için özel fiyatlandırma.
Müşteri Memnuniyeti: Yüksek müşteri memnuniyeti oranı ve kaliteli hizmet.

Voltaj.Net'i Ziyaret Et

Ürün Hakkında Sıkça Sorulan Sorular

Kıvrık paletli micro switchin normal paletliye göre avantajı nedir?

Kıvrık palet tasarımı, montaj yönünden farklı bir açıda tetiklenme sağlar. Dar ve kısıtlı alanlarda montaj esnekliği sunar. Ana gövdeye doğrudan temas olmadan tetiklenebilir, bu da switchin ömrünü uzatır. Özellikle 3D yazıcı ve CNC uygulamalarında ideal çözümdür.

Bu micro switchi 3D yazıcımda nasıl kullanabilirim?

3D yazıcınızın eksen sınırlarını belirlemek için kıvrık palet hareket yoluna doğru bakacak şekilde monte edin. Hareketli kafanın veya platformun palete temas ettiği noktada limit sinyali oluşacaktır. Kıvrık tasarım, yazıcının yapısına göre farklı konumlara monte etme esnekliği sağlar.

Switchi Arduino ile nasıl bağlamalıyım?

COM terminalini Arduino GND pinine bağlayın. NO veya NC terminalini (ihtiyacınıza göre) bir dijital pine bağlayın. Arduino kodunda pinMode(pin, INPUT_PULLUP) komutunu kullanarak dahili pull-up direncini aktifleştirin. Switch tetiklendiğinde pin LOW seviyesine düşecektir.

Kıvrık paletin şeklini değiştirebilir miyim?

Paletin şeklini değiştirmek önerilmez. Metal zaman içinde yorulabilir ve kırılabilir. Eğer farklı bir açı gerekiyorsa, paletin kendisini değiştirmek yerine switchin montaj açısını değiştirmek veya amacınıza uygun farklı bir model tercih etmek daha doğrudur.

Bu switch su geçirmez mi?

Hayır, standart IC-162B micro switch su geçirmez özelliğe sahip değildir. Nemli veya tozlu ortamlarda kullanılacaksa koruyucu muhafaza içine alınmalıdır. Silikon kaplama, ısı ile daralan hortum veya su geçirmez kutu ile koruma sağlanabilir.
