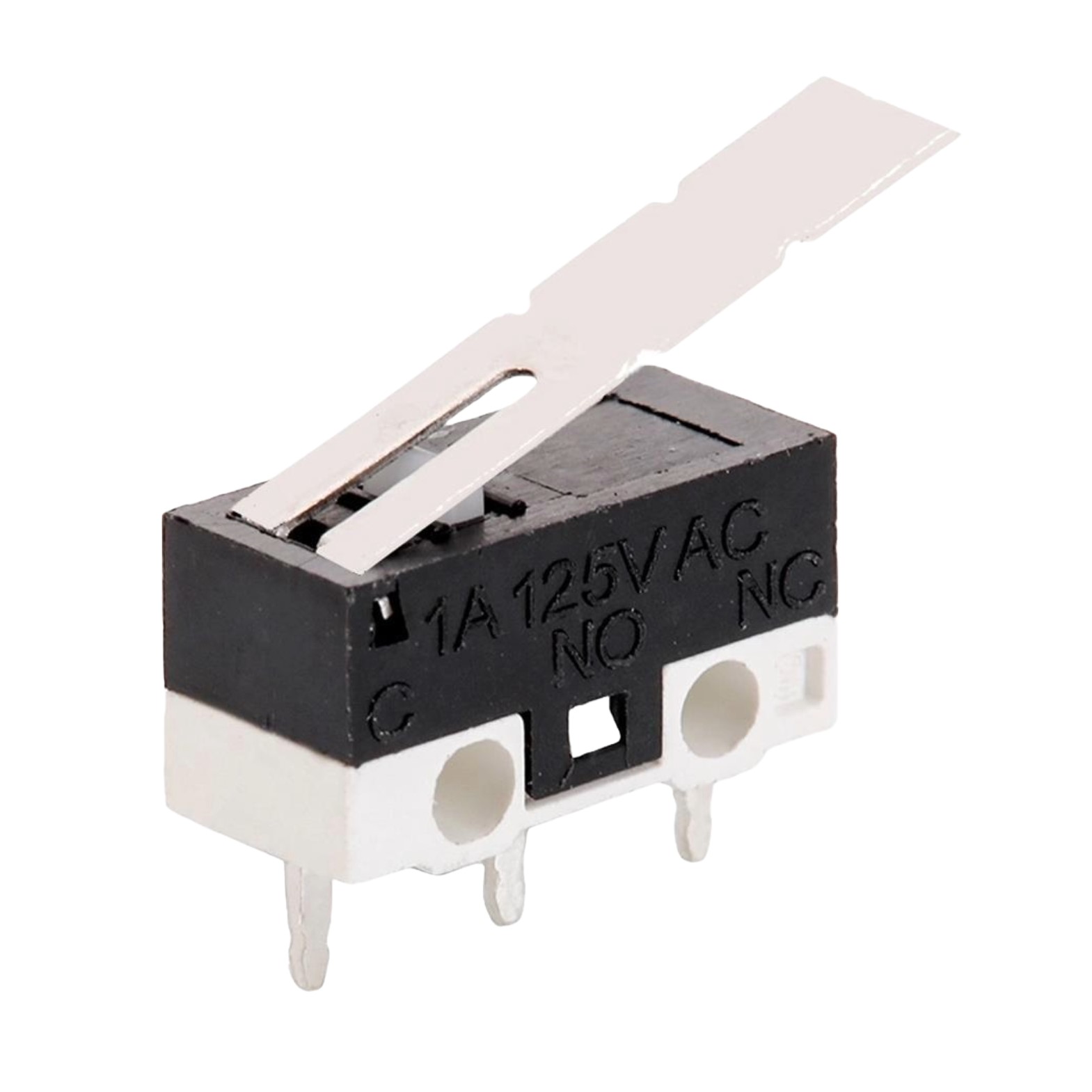

IC-162A Micro Switch Mini Uzun Paletli KW10-Z2P

IC-162A Micro Switch Mini Uzun Paletli KW10-Z2P

IC-162A Micro Switch, küçük boyutlu ve uzun paletli bir mikro anahtardır. Düşük akım ve düşük voltaj devrelerinde hassas kontrol ve güvenilir performans sağlamak için tasarlanmıştır. Uzun paleti sayesinde daha geniş bir temas yüzeyi sunar, mekanik kontrol sistemleri için ideal bir çözüm sunar.

Elektronik projeleriniz ve mekanik uygulamalarınız için hassas, dayanıklı ve uzun erişimli bir micro switch arıyorsanız, IC-162A Uzun Paletli Mini Micro Switch tam ihtiyacınıza cevap verecektir. KW10-Z2P model kodlu bu kompakt switch, uzun metal paleti sayesinde standart switchlere göre daha geniş bir algılama mesafesi sunar.

Endüstriyel kalitede üretilen bu uzun paletli micro switch, özellikle uzaktan tetikleme gerektiren 3D yazıcılar, CNC makineleri, robotik projeler ve otomasyon sistemlerinde güvenilir bir limit switch olarak kullanılabilir. Minimum kuvvetle tetiklenebilen hassas yapısı, projelerinizde uzun ömürlü ve kesin sonuçlar almanızı sağlar.

Teknik Özellikler

• Model: IC-162A / KW10-Z2P
• Tip: Uzun Paletli Mini Micro Switch
• Gövde Malzemesi: Plastik
• Palet Malzemesi: Metal (Paslanmaz Çelik)
• Palet Tipi: Düz Uzun Palet
• Kontak Tipi: SPDT (Tek Kutuplu Çift Yönlü)
• Terminal Sayısı: 3 Pin
• Kontak Yapısı: 1 NO (Normalde Açık), 1 NC (Normalde Kapalı)
• Tetikleme Mekanizması: Uzun Palet ile Mekanik Tetikleme
• Renk: Siyah/Mavi (Gövde), Metal (Palet)
• Gövde Boyutları: Yaklaşık 20mm x 6mm x 10mm
• Palet Uzunluğu: Yaklaşık 25-30mm
• Çalışma Voltajı: DC 12V
• Çalışma Akımı: 5A
• Kontak Direnci: ≤ 30mΩ
• Yalıtım Direnci: ≥ 100MΩ
• Kullanım Ömrü: >100,000 tetikleme
• Tetikleme Kuvveti: 15-40g
• Çalışma Sıcaklığı: -20°C ila +70°C

Kullanım Avantajları

• Uzun Palet Erişimi: Geniş mesafeden tetiklenebilme imkanı.
• Düşük Tetikleme Kuvveti: Minimal baskı ile hassas çalışma.
• Geniş Algılama Alanı: Uzun palet sayesinde geniş tarama alanı.
• Esnek Metal Palet: Dayanıklı ve uzun ömürlü yapı.
• Hassas Tetikleme: Minimal harekette bile güvenilir aktivasyon.
• Yer Tasarrufu: Uzaktan algılama sayesinde monte edildiği noktadan uzak mesafeleri kontrol edebilme.
• SPDT Yapısı: Çoklu devre kontrol imkanı.
• Kompakt Gövde: Minimal alan gerektiren tasarım.
• Yüksek Güvenilirlik: 100,000+ tetikleme dayanıklılığı.
• Belirgin Geri Bildirim: Tetiklemede net tıklama hissi ve sesi.

İdeal Kullanım Alanları

• 3D Yazıcılar: Eksen limit algılama ve home pozisyonu
• CNC Makineleri: Hareket sınırlama ve güvenlik durdurma
• Robotik Projeler: Uzaktan engel algılama ve konum tespiti
• Endüstriyel Otomasyon: Uzak mesafeden ürün algılama
• Elektronik Kilitleme Sistemleri: Kapı/kapak pozisyon algılama
• Konveyör Bantları: Ürün geçiş algılama ve sayma
• Oyun Makineleri: Uzun erişimli tetikleme mekanizmaları
• Elektrikli Kapılar: Hareket sınırlama ve güvenlik mekanizmaları
• Arduino Projeleri: Mesafeli mekanik algılama uygulamaları
• Güvenlik Sistemleri: Erişim kontrol noktaları ve izinsiz giriş tespiti

Montaj ve Kullanım İpuçları

Uzun Palet Tasarımının Avantajları

Uzun palet tasarımı, standart paletli switchlere göre önemli avantajlar sağlar. En belirgin faydası, switchin monte edildiği konumdan çok daha uzak noktalardaki hareketleri algılayabilmesidir. Bu sayede, gövdenin yerleştirilemeyeceği dar veya erişilmesi zor alanlarda bile tetikleme imkanı sunar.

Uzun palet ayrıca daha geniş bir tarama alanı oluşturarak hareket eden parçaları daha kolay algılar. Metal yapısı sayesinde yüksek esneklik ve dayanıklılık sunarken, ucundaki en küçük hareket bile hassas bir şekilde algılanır. Kaldıraç prensibiyle çalıştığından, paletin ucuna uygulanan minimal kuvvet bile güvenilir tetikleme sağlar. Bu özellik, hassas mekanizmalar ve düşük kuvvetle çalışması gereken sistemler için idealdir.

Terminal Bağlantıları

IC-162A Uzun Paletli Micro Switch, 3 terminal ile SPDT (Tek Kutuplu Çift Yönlü) bağlantı sunar. Doğru bağlantı için terminal fonksiyonlarını bilmek önemlidir.

• COM (Common/Ortak): Ana bağlantı terminali, devrenin giriş noktası.
• NO (Normally Open): Palet basılı değilken COM ile bağlantısı kesik olan terminal.
• NC (Normally Closed): Palet basılı değilken COM ile bağlantılı olan terminal.

Palet aktif edilmediğinde COM-NC arasında iletim varken, aktif edildiğinde COM-NO arasında iletim olur. Bu çift yönlü kontak yapısı, hem normalde açık hem normalde kapalı devre gerektiren uygulamalarda esneklik sağlar.

Paket İçeriği

• 1 x IC-162A Micro Switch Mini Uzun Paletli KW10-Z2P
