IC-134C Oval Işıksız Anahtar On-Off 2P Siyah

IC-134C Oval Işıksız Anahtar ON-OFF 2P Siyah

IC-134C Oval Işıksız Anahtar, elektrik devrelerinde belirli bağlantıları açma ve kapama işlevini yerine getiren bir anahtardır. Özellikle iki pozisyonlu (ON-OFF) olarak tasarlanmıştır. Bu anahtar tipi, devre bağlantılarını etkin bir şekilde açma ve kapatma işlevini yerine getirir.

Projeniz için ergonomik ve güvenilir bir güç anahtarı mı arıyorsunuz? IC-134C Oval Işıksız Anahtar, temel ON-OFF (açma-kapama) kontrolü sağlayan oval tasarımlı bir komponenttir. 2 pinli yapısıyla elektrik devrelerini kolayca kontrol etmenizi sağlarken, klasik siyah rengi ile her türlü panele uyum sağlar.

Oval şekli sayesinde standart yuvarlak anahtarlardan daha ergonomik kullanım sunan bu anahtar, elektronik cihazlar, küçük aletler ve DIY projeler için ideal bir seçimdir. Basit mekanizması ve sağlam yapısı ile uzun ömürlü kullanım sunarken, kompakt boyutu ile alan tasarrufu sağlar.

Teknik Özellikler

• Model: IC-134C
• Tip: Oval Işıksız Anahtar
• Çalışma Tipi: ON-OFF (Aç-Kapa)
• Terminal Sayısı: 2P (2 Pin)
• Kontak Tipi: SPST (Tek Kutuplu Tek Yönlü)
• Form Faktörü: Oval
• Gösterge: Işıksız

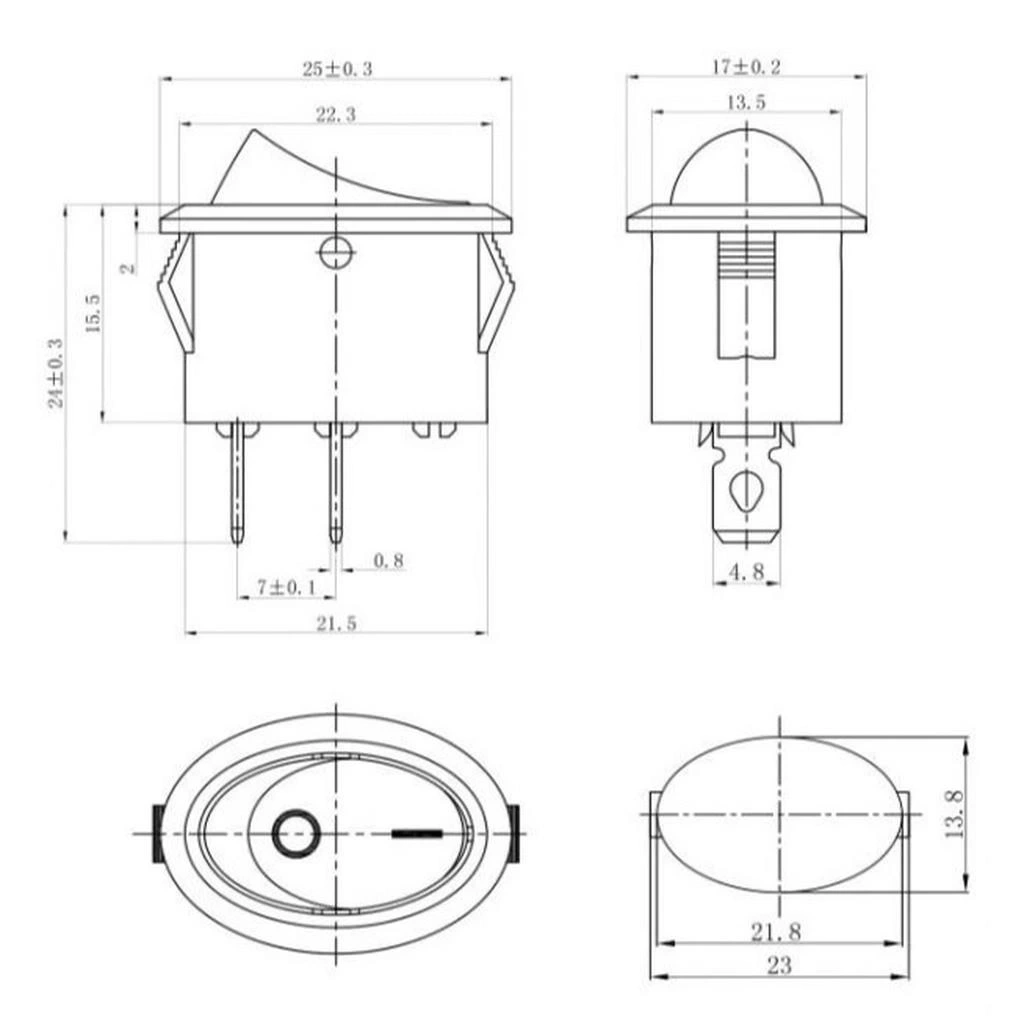

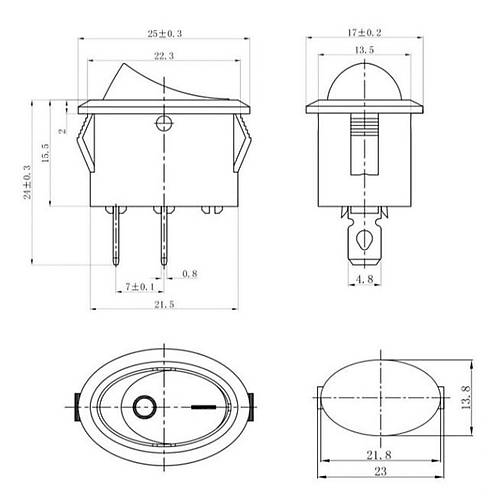

• Boyutlar: Yaklaşık 21mm x 15mm (kafa)
• Montaj Deliği: Yaklaşık 12mm x 19mm (oval)
• Voltaj Değeri: 250V AC
• Akım Kapasitesi: 6A
• Gövde Malzemesi: Dayanıklı Plastik
• Anahtar Rengi: Siyah
• Kontak Direnci: <30 mΩ
• Yalıtım Direnci: >100 MΩ
• Mekanik Ömür: >10,000 işlem döngüsü
• Çalışma Sıcaklığı: -20°C ila +60°C
• Terminal Tipi: Lehimleme Pimleri
• Kontak Malzemesi: Bakır Alaşımı

Kullanım Avantajları

• Ergonomik Oval Tasarım: Kullanım kolaylığı ve panel estetiği.
• Basit ON-OFF Kontrolü: Net ve anlaşılır iki konumlu çalışma.
• Kolay Montaj: Standart oval kesim ile hızlı kurulum.
• Yüksek Akım Kapasitesi: 6A değeri ile çeşitli cihazları kontrol edebilme.
• Siyah Renk: Her türlü panel tasarımına uyum sağlama.
• Sağlam Yapı: Dayanıklı malzemeler ile uzun ömürlü performans.
• Ekonomik Çözüm: Uygun fiyat-performans dengesi.
• Geniş Voltaj Aralığı: AC ve DC sistemlerde güvenilir çalışma.
• Düşük Kontak Direnci: Verimli elektrik iletimi sağlama.
• Yönlendirme İmkanı: Oval şekli sayesinde panelde yatay veya dikey konumlandırma.

İdeal Kullanım Alanları

• Elektronik Projeler: DIY devreler ve hobi sistemleri
• Ev Aletleri: Mikserler, blenderler, küçük mutfak aletleri
• Elektrikli El Aletleri: Taşınabilir aletler ve şarjlı cihazlar
• Ses Ekipmanları: Amplifikatörler ve ses sistemleri
• Aydınlatma Sistemleri: Lamba ve LED kontrolleri
• Ofis Ekipmanları: Yazıcılar, tarayıcılar ve küçük ofis cihazları
• Laboratuvar Ekipmanları: Test ve ölçüm cihazları
• Güç Kaynakları: Adaptörler ve besleme üniteleri
• Hobi Ekipmanları: Model trenler, RC araçlar ve oyuncaklar
• Kontrol Panelleri: Ticari ve endüstriyel kontrol sistemleri

Montaj ve Kullanım İpuçları

Oval Tasarım Avantajları

IC-134C anahtarının oval tasarımı, sadece estetik değil aynı zamanda fonksiyonel avantajlar da sunar. Standart yuvarlak anahtarlardan farklı olarak, oval şekil daha ergonomik bir kullanım imkanı sağlar ve kullanıcının parmak hareketine daha uyumludur.

Oval tasarım, anahtarın panel üzerinde dönmesini engeller ve sabit kalmasını sağlar. Bu özellik, özellikle titreşimli ortamlarda kullanılan cihazlarda büyük avantaj sunar. Ayrıca oval montaj deliği, anahtarın panelde yatay veya dikey olarak yönlendirilebilmesine olanak tanır, böylece tasarım esnekliği sağlar.

Ergonomik yapısı sayesinde, oval anahtar kullanıcı tarafından daha kolay bulunur ve kullanılır. Bu tür anahtarlar, sık kullanılan cihazlarda kullanıcı deneyimini iyileştirir. Ayrıca oval anahtar, panel üzerinde standart yuvarlak anahtarlardan daha az alan kapladığından, sınırlı alana sahip kontrol panellerinde daha etkili bir yerleşim imkanı tanır.

2 Pin Bağlantı Şeması

IC-134C oval anahtarı, SPST (Tek Kutuplu Tek Yönlü) yapısıyla 2 pin bağlantı şemasına sahiptir. Bu basit yapı, temel bir elektrik devresi açma-kapama kontrolü için idealdir.

• Pin 1: Güç kaynağı bağlantısı (Giriş)
• Pin 2: Yük bağlantısı (Çıkış)

Standart bir bağlantı şemasında, Pin 1'e güç kaynağından gelen pozitif (DC devrelerde) veya faz hattı (AC devrelerde) bağlanır. Pin 2'ye ise kontrol edilecek cihaza veya devreye giden hat bağlanır. Anahtar açık konumdayken (ON), bu iki pin arasında elektriksel bağlantı kurulur ve akım geçişi olur. Kapalı konumda (OFF) ise pinler arasında bağlantı kesilir ve akım geçişi durdurulur.

Elektriksel güvenlik açısından, AC şebeke uygulamalarında anahtarın daima faz hattına bağlanması önemlidir. Nötr hat ise doğrudan cihaza bağlanmalı ve anahtardan geçmemelidir. Bu sayede, anahtar kapalı konumdayken cihazın tamamen enerjisiz kalması sağlanır.

Bağlantıları yaparken, kablo kesitlerinin 6A akım değerine uygun olduğundan emin olun ve lehimleme sonrası tüm açıkta kalan bağlantıları yalıtım malzemesi ile koruyun. Sağlam bir bağlantı için terminalleri lehimlemeden önce temizleyin ve kaliteli lehim kullanın.

Paket İçeriği

• 1 x IC-134C Oval Işıksız Anahtar (ON-OFF, 2P, Siyah)
• 1 x Montaj Somunu
