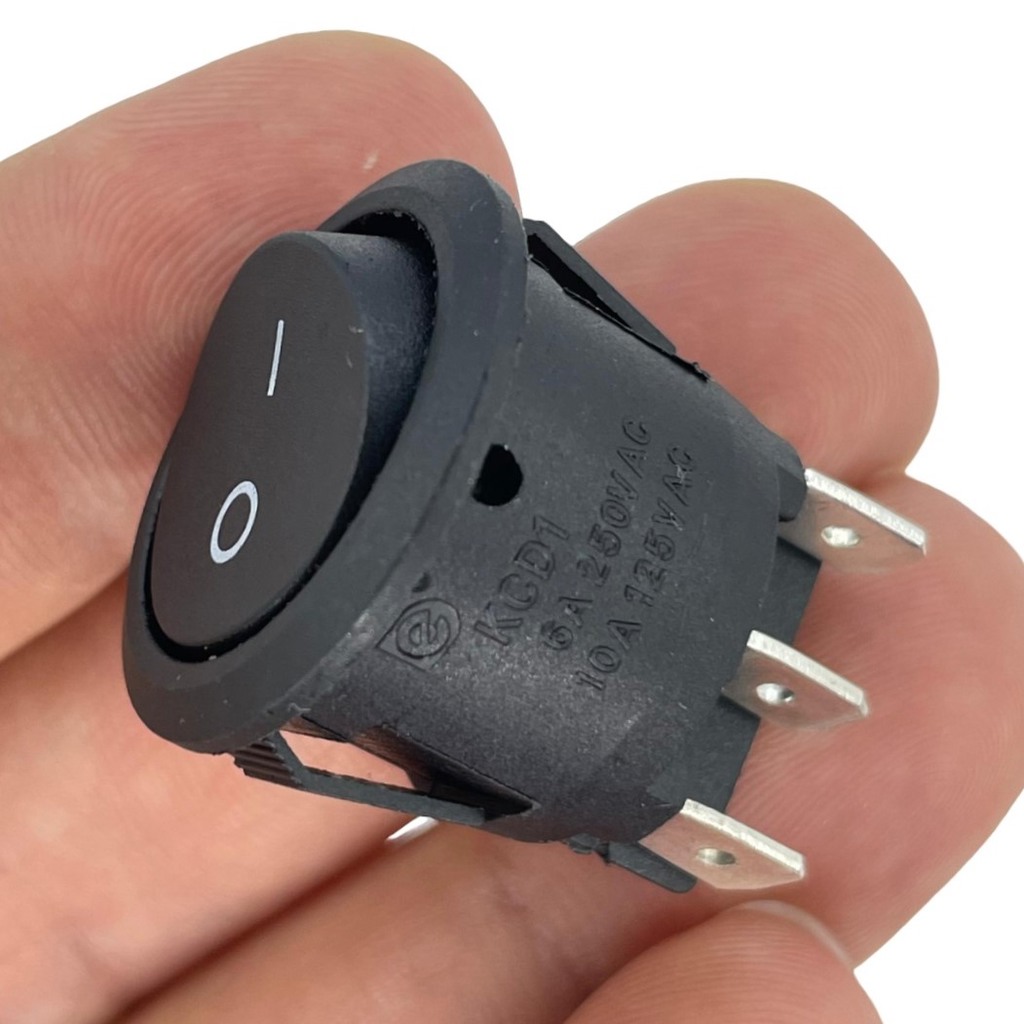

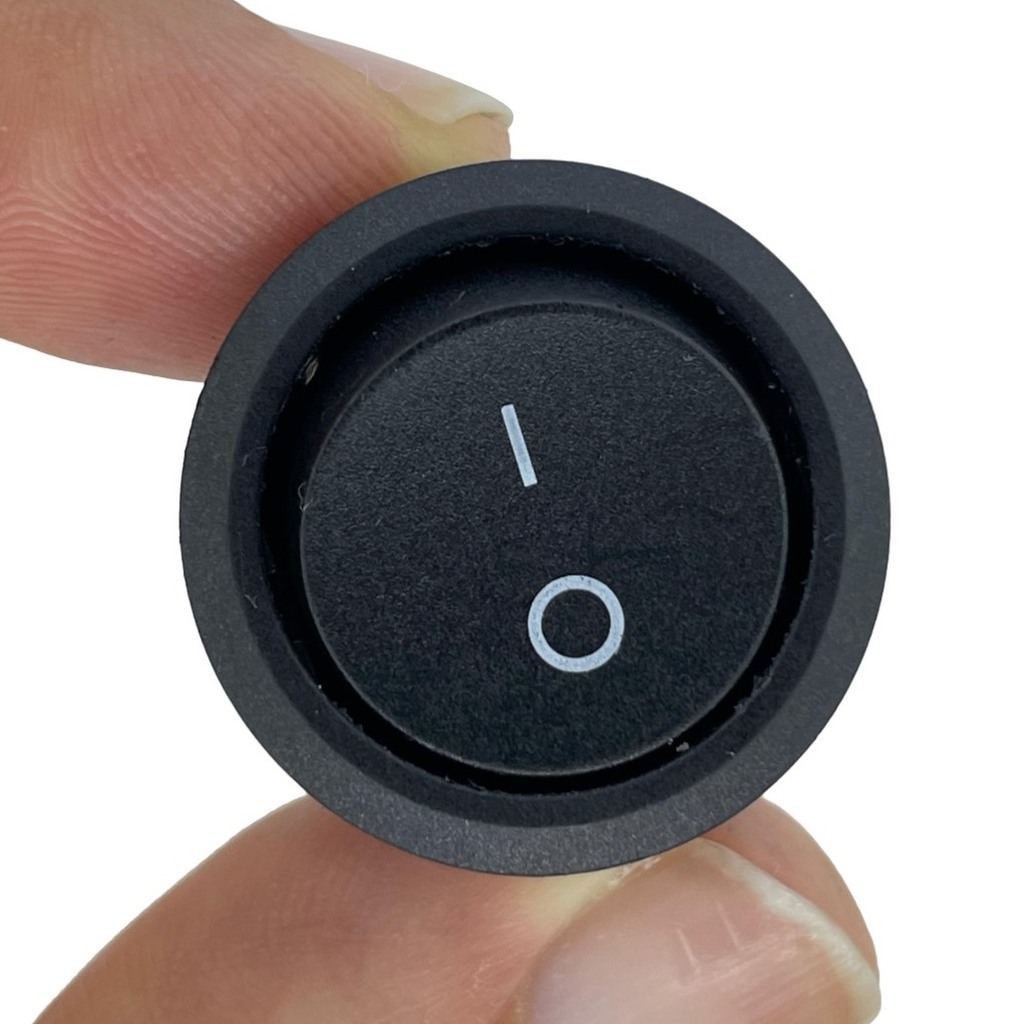

IC-133-6 Yuvarlak Tekne Tipi Anahtar ON-OFF 6P
Bu ürün, elektronik cihazlarda kullanılan yuvarlak bir anahtardır ve ON-OFF (Açık-Kapalı) işlevine sahiptir. Siyah renkteki gövdesiyle dikkat çeker. 6 terminal bağlantısına sahiptir ve genellikle çeşitli elektrik devrelerinde kontrol amacıyla kullanılır.
IC-133-6 Yuvarlak Tekne Tipi Anahtar, güçlü elektrik devrelerinin kontrolünde kullanılan, dayanıklı yapısıyla öne çıkan profesyonel bir komponenttir. 6 pinli tasarımı ile çoklu devreleri tek bir noktadan yönetme imkanı sunar.
Çoklu bağlantı gerektiren projeler için güçlü bir anahtar mı arıyorsunuz? IC-133-6 Yuvarlak Tekne Tipi Anahtar, ON-OFF (aç-kapa) konfigürasyonu ile etkili elektrik kontrolü sağlarken, 6 pinli yapısıyla aynı anda üç bağımsız devreyi kontrol edebilme özelliği sunar. Tekne ve deniz araçları başta olmak üzere, yüksek güvenilirlik gerektiren uygulamalar için tasarlanmıştır.
Sağlam yapısı, siyah klasik rengi ve su sıçramalarına karşı arttırılmış direnci ile denizcilikte, endüstriyel uygulamalarda ve güç gerektiren projelerde tercih edilen bu çok fonksiyonlu anahtar, işlevsellik ve dayanıklılığı bir arada sunar.
Teknik Özellikler
IC-133-6 Yuvarlak Tekne Tipi Anahtarın detaylı teknik özellikleri listelenmektedir. Performans, fiziksel özellikler ve elektriksel değerler hakkında bilgiler bulabilirsiniz.
- Model: IC-133-6
- Tip: Yuvarlak Tekne Tipi Anahtar
- Çalışma Tipi: ON-OFF (Aç-Kapa)
- Terminal Sayısı: 6P (6 Pin)
- Kontak Tipi: DPDT (Çift Kutuplu Çift Yönlü)
- Form Faktörü: Yuvarlak
- Su Direnci: Artırılmış (Tam su geçirmez değil)

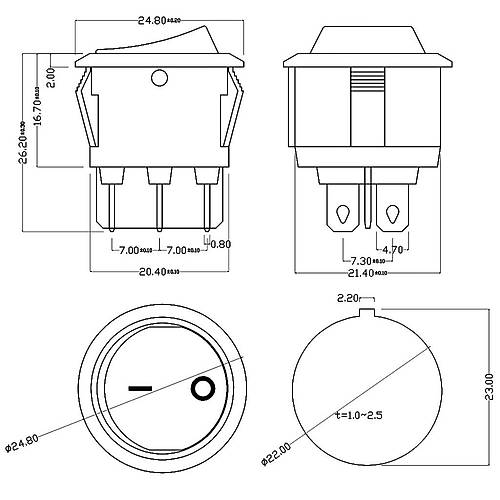

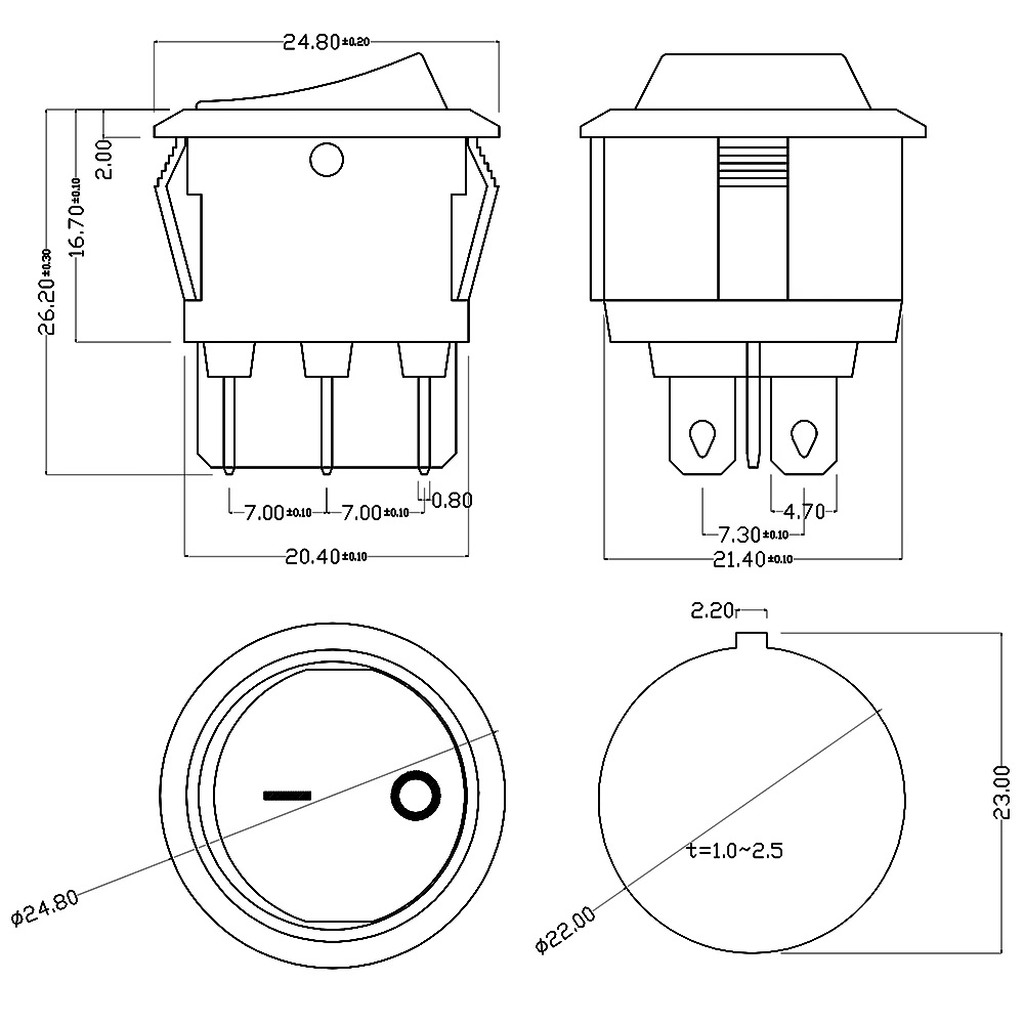

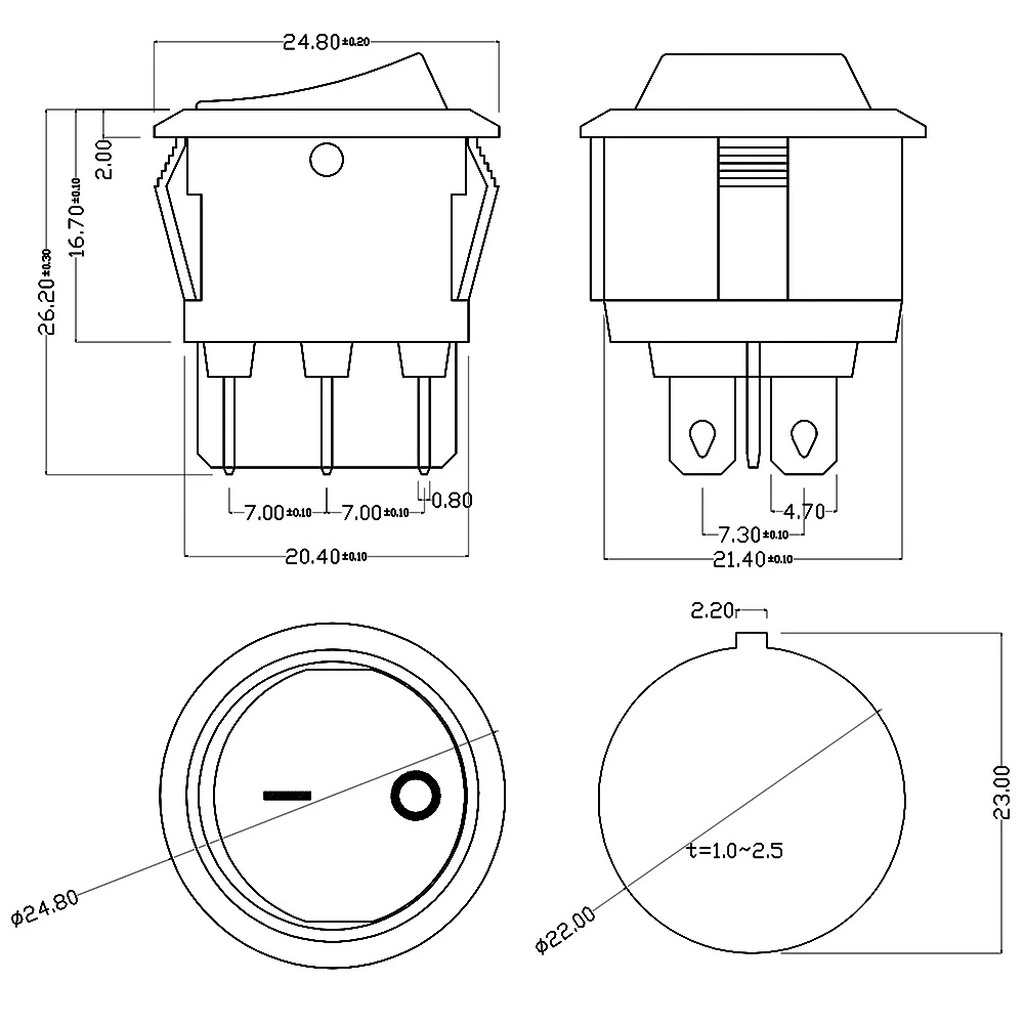

- Çap: Yaklaşık 25mm (kafa)
- Montaj Deliği: Yaklaşık 19-20mm
- Voltaj Değeri: 250V AC
- Akım Kapasitesi: 10A
- Gövde Malzemesi: Dayanıklı Plastik
- Terminal Yapısı: Vida Bağlantılı
- Anahtar Rengi: Siyah
- Kontak Direnci: <20 mΩ
- Yalıtım Direnci: >500 MΩ
- Mekanik Ömür: >50,000 işlem döngüsü
- Çalışma Sıcaklığı: -25°C ila +85°C
- Terminal Bağlantısı: Vida Terminalli
- Kontak Malzemesi: Bakır Alaşım
Kullanım Avantajları
IC-133-6 tekne tipi anahtarın sağladığı başlıca avantajlar aşağıda listelenmiştir. Bu özellikler, ürünün güç gerektiren projelerde güvenle kullanılmasını sağlayan unsurları içerir.
- 6 Pin Tasarım: Üç bağımsız devrenin tek anahtarla kontrolü.
- Yüksek Akım Kapasitesi: 10A değeri ile güçlü cihazları kontrol edebilme.
- Vida Terminaller: Güvenli ve dayanıklı kablo bağlantıları.
- Artırılmış Su Direnci: Nem ve su sıçramalarına karşı dayanıklılık.
- Sağlam Yapı: Zorlu koşullarda güvenilir performans.
- Geniş Çalışma Sıcaklığı: -25°C ile +85°C arasında stabil çalışma.
- Basit ON-OFF Kontrolü: Net ve anlaşılır iki konumlu çalışma.
- Uzun Mekanik Ömür: 50,000+ işlem döngüsü ile dayanıklılık.
- Profesyonel Görünüm: Klasik siyah tasarım ile şık estetik.
- Düşük Kontak Direnci: Verimli elektrik iletimi ve minimun ısınma.
İdeal Kullanım Alanları
Bu 6 pinli tekne tipi anahtar çeşitli güç gerektiren projelerde ve denizcilik uygulamalarında kullanılabilir. Aşağıda en yaygın ve uygun kullanım alanları listelenmiştir.
- Deniz Taşıtları: Tekneler, yatlar ve deniz motorları
- Çoklu Aydınlatma Sistemleri: Farklı bölgelerin kontrolü
- Güç Dağıtım Panelleri: Endüstriyel ve ticari uygulamalar
- Ağır Hizmet Ekipmanları: İş makineleri ve araçlar
- Çoklu Motor Kontrolü: Senkronize çalışan sistemler

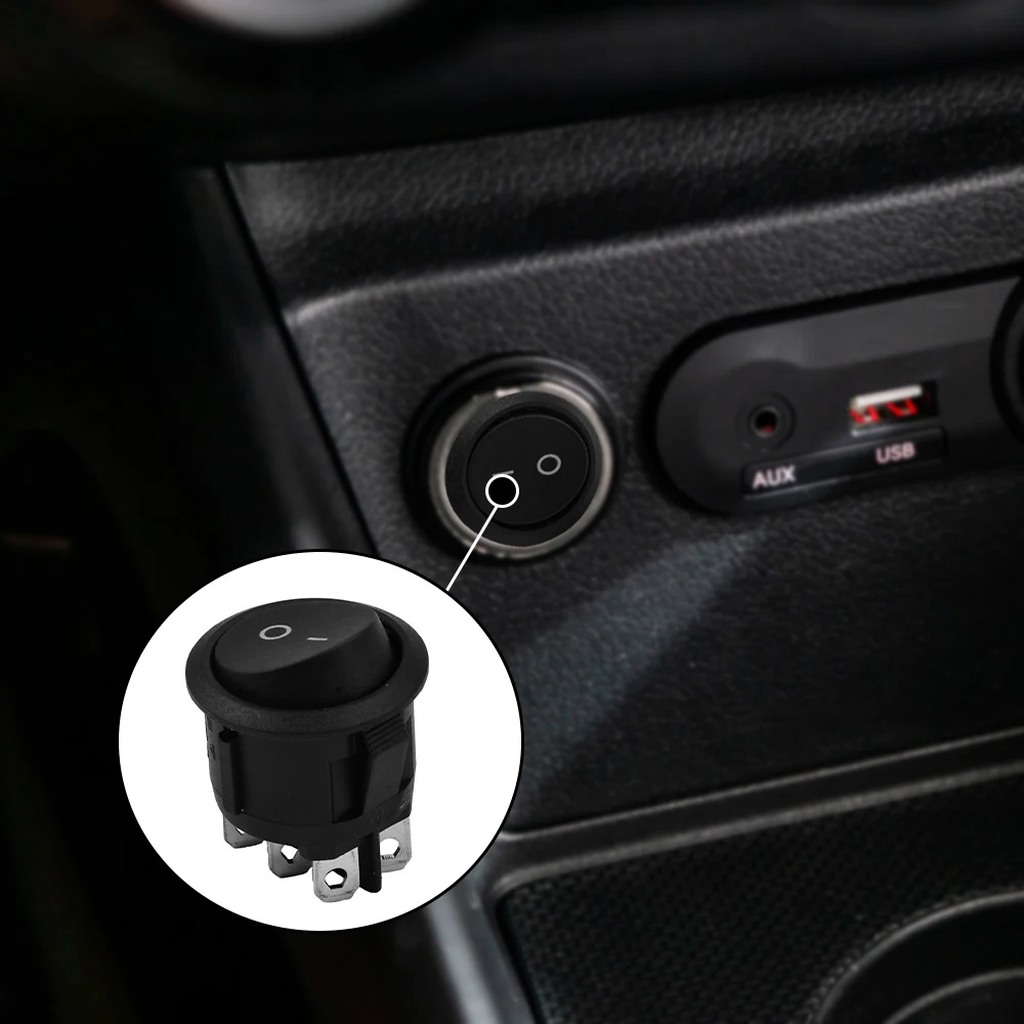

- Off-road Araçlar: Arazi araçları ve özel amaçlı taşıtlar
- Jeneratör Kontrol Sistemleri: Yedek güç üniteleri
- Endüstriyel Makineler: Üretim ve işleme ekipmanları
- Tarım Ekipmanları: Traktörler ve sulama sistemleri
- Acil Durum Güç Sistemleri: Kritik yük transferleri
Montaj ve Kullanım İpuçları
Doğru montaj ve kullanım, anahtarın performansını ve ömrünü doğrudan etkiler. Aşağıdaki ipuçları başarılı bir kurulum için önemlidir.
İpucu: Montaj için 19-20mm çaplı temiz delik açın. Metal panellerde adım matkabı kullanın. Titreşimli ortamlarda kilit pulu veya dişli pul ekleyin. Terminal vidalarını eşit sıkın ve periyodik olarak kontrol edin. Terminalleri numaralandırarak bağlantı şemasını kaydedin.

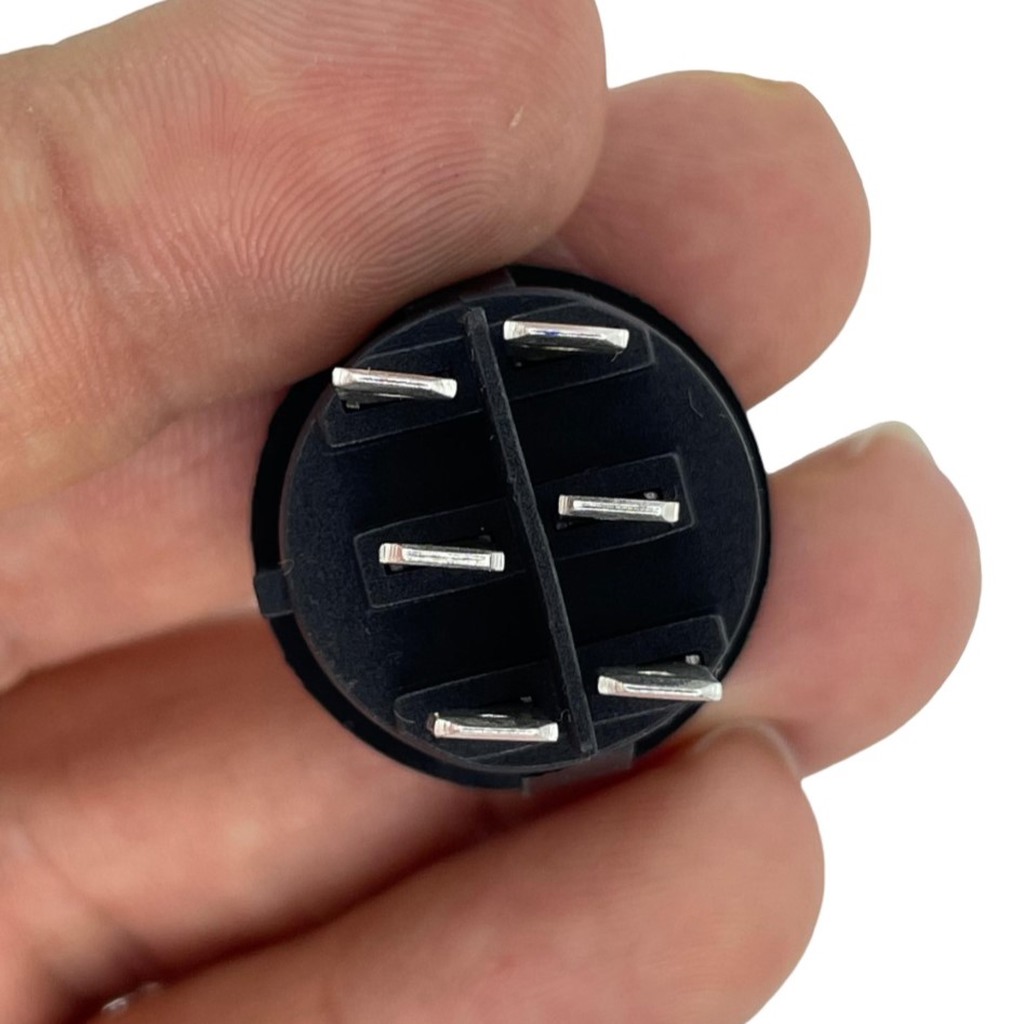

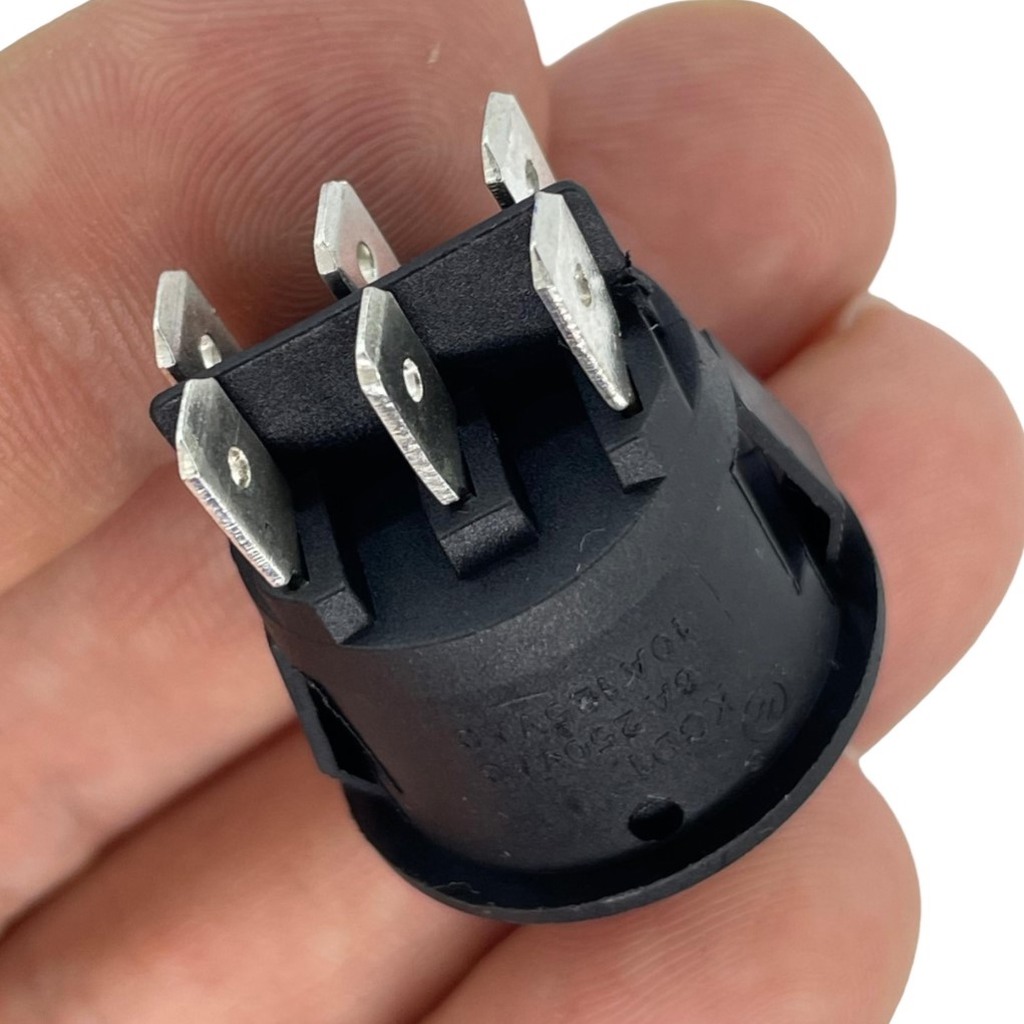

6 Pin DPDT Yapısı ve Bağlantı Şeması
6 pinli anahtarın bağlantı yapısı ve farklı uygulama senaryoları hakkında teknik bilgiler bulabilirsiniz.
IC-133-6 yuvarlak tekne tipi anahtarı, DPDT (Çift Kutuplu Çift Yönlü) yapısıyla 6 pin bağlantı şemasına sahiptir. Bu özellikli tasarım, aslında iki adet SPDT (Tek Kutuplu Çift Yönlü) anahtarın tek bir gövde içinde birleştirilmiş halidir ve aynı anda iki bağımsız devreyi kontrol etme imkanı sunar.
6 pin yapısı, genel olarak aşağıdaki şekilde düzenlenmiştir:
- 1-3-5 Pinleri: İlk bağımsız devre grubu
- 2-4-6 Pinleri: İkinci bağımsız devre grubu
Her bir devre grubunda, orta pin (3 veya 4) genellikle ortak bağlantı (COM) olarak kullanılır, diğer pinler ise alternatif bağlantı noktalarıdır. Anahtar ON konumunda iken, 3-5 ve 4-6 arasında bağlantı kurulur. OFF konumunda ise, 1-3 ve 2-4 arasında bağlantı kurulur veya tüm bağlantılar kesilir (modele bağlı olarak).
Bu yapı, çeşitli karmaşık bağlantı senaryolarına izin verir:
- Çift Devre Kontrolü: İki bağımsız devrenin aynı anda açılıp kapatılması
- Çapraz Bağlantı: Bir giriş devresini iki farklı çıkışa yönlendirme
- Reversing (Ters Çevirme): DC motorlarda kutupları değiştirerek yön kontrolü
- Yüksek Akım Uygulamaları: İki grup pini paralel bağlayarak akım kapasitesini artırma
Özellikle denizcilik uygulamalarında, bu tür anahtarlar ile navigasyon ışıkları, pompa sistemleri, iç-dış aydınlatma grupları gibi çoklu sistemlerin kontrolü sağlanır. 10A güç kapasitesi, birçok deniz ve endüstriyel ekipman için yeterli olup, vida terminaller sayesinde titreşimli ortamlarda bile güvenilir bağlantı sunar.
Tekne ve Deniz Taşıtlarında Kullanım
Tekne tipi anahtarın denizcilik uygulamalarında nasıl kullanıldığı ve sunduğu avantajlar açıklanmaktadır.
IC-133-6 anahtarı, ismi "tekne tipi" olarak geçmesinin de işaret ettiği gibi, özellikle deniz taşıtlarının zorlu koşullarına dayanıklı olacak şekilde tasarlanmıştır. Teknelerde kullanılan elektrik sistemleri, nem, tuz, titreşim ve sıcaklık değişimleri gibi zorlu çevresel faktörlere maruz kalır. Bu anahtar, bu zorlayıcı koşullara dayanacak şekilde geliştirilmiştir.
Deniz araçlarında tipik kullanım alanları şunlardır:
- Seyir ve Güverte Aydınlatmaları: Farklı aydınlatma gruplarının kontrolü
- Pompa Sistemleri: Sintine, tatlı su ve pis su pompalarının yönetimi
- Batarya Kontrolü: Farklı batarya bankalarının seçimi ve izolasyonu
- Navigasyon Ekipmanları: Radar, GPS ve diğer elektronik cihazların kontrolü
- Çıpa Vinçleri ve Irgat Sistemleri: Güç kontrolü ve yön değişimi
Anahtarın üzerinde bulunan artırılmış su direnci, kısa süreli su sıçramalarına ve yoğun neme karşı koruma sağlar. Bu özellik, deniz ortamında temel bir gereklilik olup, elektrik sistemlerinin güvenliğini artırır. Fakat tam anlamıyla su geçirmez (IP dereceli) bir ürün olmadığını belirtmek önemlidir; doğrudan ve sürekli su temasından korunmalıdır.
Vida terminalli bağlantı yapısı, tekne gibi titreşimin yoğun olduğu ortamlarda lehimli bağlantılara göre daha güvenilirdir. Vidalar periyodik olarak kontrol edilerek gevşemeler önlenebilir. Ayrıca, deniz ortamında bakır alaşımdan yapılmış kontaklar korozyona karşı daha dayanıklıdır, bu da anahtarın uzun ömürlü olmasını sağlar.
Paket İçeriği
Ürün kutusunda bulunan parçaların tam listesi aşağıda verilmiştir.
İlgili Ürün Kategorilerimiz
Projeleriniz için ihtiyacınız olan tüm buton, switch ve anahtar çeşitleri Voltaj.net'te! Geniş ürün yelpazemizle elektronik projeleriniz için doğru çözümü bulun.
Ürünleri İncele →
Çeşitli boyut ve fonksiyonlarda anahtar seçeneklerimizle projelerinizi geliştirin. Tüm elektronik uygulamalar için güvenilir ve kaliteli anahtar çözümleri.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, Türkiye'nin güvenilir elektronik komponent tedarikçisi olarak, sadece kaliteli ve test edilmiş ürünler sunar. IC-133-6 Yuvarlak Tekne Tipi Anahtar da bu kalite anlayışımızın bir parçasıdır.
- Orijinal Ürün Garantisi: Sattığımız tüm ürünler %100 orijinaldir.
- Kalite Kontrolü: Tüm ürünlerimiz sevkiyat öncesi test edilir.
- Hızlı Teslimat: Siparişleriniz aynı gün içinde işleme alınır.
- Teknik Destek: Uzman ekibimiz ürün kullanımı konusunda yardımcı olur.
- Güvenli Alışveriş: SSL korumalı ödeme sistemi ile güvenli ticaret.
- Geniş Ürün Yelpazesi: Projeleriniz için gereken tüm parçaları tek noktadan temin edebilirsiniz.
- Toplu Alım İmkanı: Elektronik projeler ve eğitim kurumları için özel fiyatlandırma.
- Müşteri Memnuniyeti: Yüksek müşteri memnuniyeti oranı ve kaliteli hizmet.
Ürün Hakkında Sıkça Sorulan Sorular
6 pinli anahtarla hangi tür bağlantılar yapılır?
6 pinli DPDT anahtarla aynı anda iki bağımsız devre kontrol edilir. İki farklı sistemin eşzamanlı açılıp kapatılması, DC motorlarda ileri-geri yön kontrolü yapılır. Çapraz bağlantı ile tek girişi iki farklı çıkışa yönlendirmek mümkündür. Tüm pinler paralel bağlanarak akım kapasitesi artırılır. Teknelerde farklı aydınlatma grupları ve pompa sistemleri bu anahtarla yönetilir.
10A akım kapasitesi tekne ve araçlarda hangi ekipmanlar için yeterlidir?
10A kapasite 220V AC sistemlerde 2200W, 12V DC sistemlerde 120W güce karşılık gelir. Tekne aydınlatmaları, navigasyon ışıkları, sintine pompası, balık bulucular, telsiz sistemleri, GPS cihazları için yeterlidir. Küçük inverterler, şarj cihazları ve düşük güçlü su pompaları da kontrol edilebilir. Vinç, ırgat ve klima gibi büyük sistemlerde kontaktör kullanılmalıdır.
Bu anahtar gerçekten su geçirmez mi?
Hayır, bu anahtar tam anlamıyla su geçirmez değildir. Arttırılmış su direncine sahiptir ancak herhangi bir IP koruma derecesi yoktur. Su sıçramaları ve hafif yağmura karşı koruma sağlar fakat doğrudan sürekli su temasından korunmalıdır. Tam su geçirmez montaj için ek conta ve silikon sızdırmazlık malzemeleri kullanılmalıdır. Açık deniz koşulları için IP dereceli anahtarlar tercih edilmelidir.
Tekne aydınlatma sistemleri için nasıl bağlantı yapılır?
Tekne aydınlatma sistemlerinde, anahtarın 3 ve 4 numaralı (orta) pinlerine bataryadan gelen pozitif hat bağlanır. 5-6 pinlerine iç aydınlatma, 1-2 pinlerine güverte aydınlatması bağlanır. Böylece anahtarın ON konumunda iç aydınlatma, OFF konumunda dış aydınlatma aktif olur. Negatif hatlar doğrudan batarya negatifine gider. Terminal bağlantıları deniz koşullarına uygun yalıtım malzemeleriyle korunmalıdır.
Bu anahtarın tuzlu su ortamından korunması için ne yapılmalıdır?
Tuzlu su ortamında anahtar koruması için: Terminal bağlantılarına deniz tipi yalıtım spreyi uygulanmalıdır. Montaj sırasında sızdırmazlık contası ve silikon kullanılmalıdır. Periyodik olarak tatlı su ile yıkanmalı ve terminaller nemli ortamda temizlenmelidir. Elektrik kontağı sağlayan diyeletrik gres terminallere uygulanmalıdır. Kullanılmadığında koruyucu kapakla kapatılmalıdır. Düzenli olarak vidalar kontrol edilmelidir.
