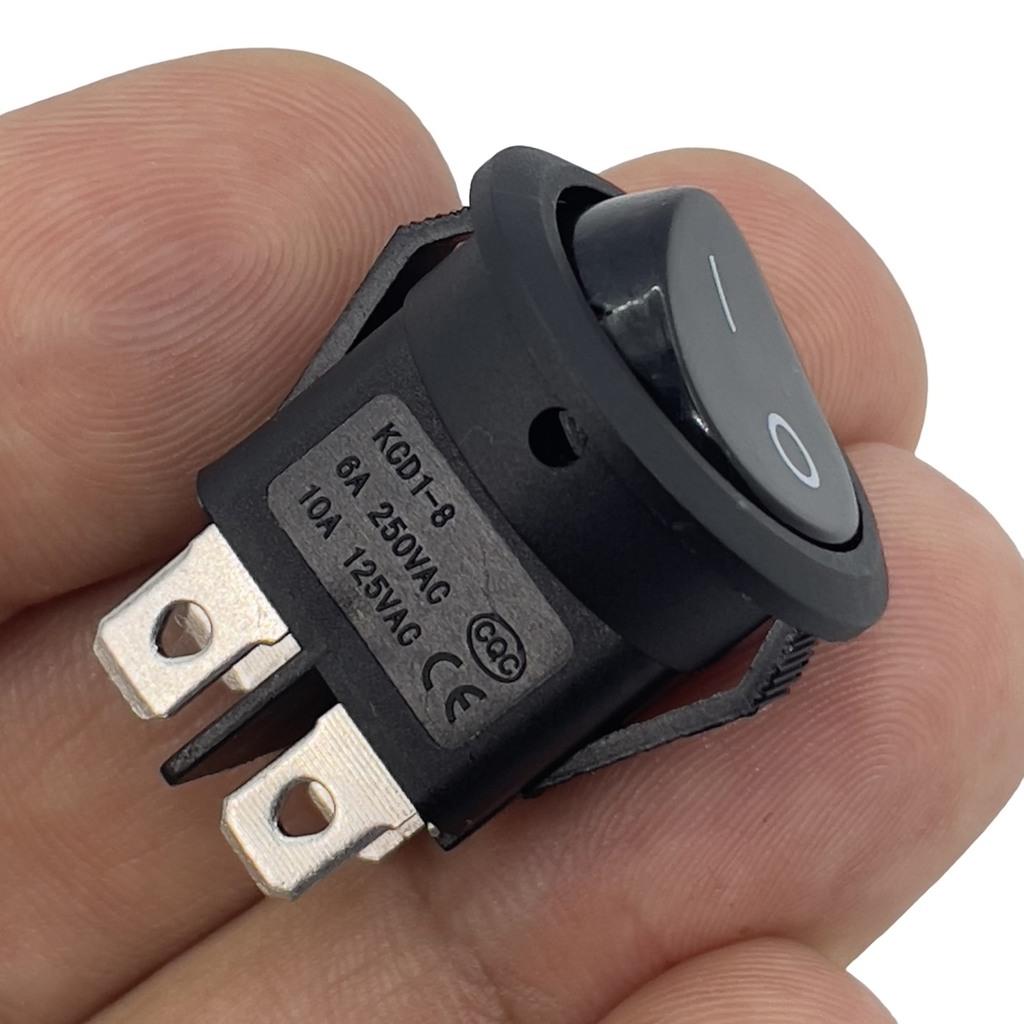

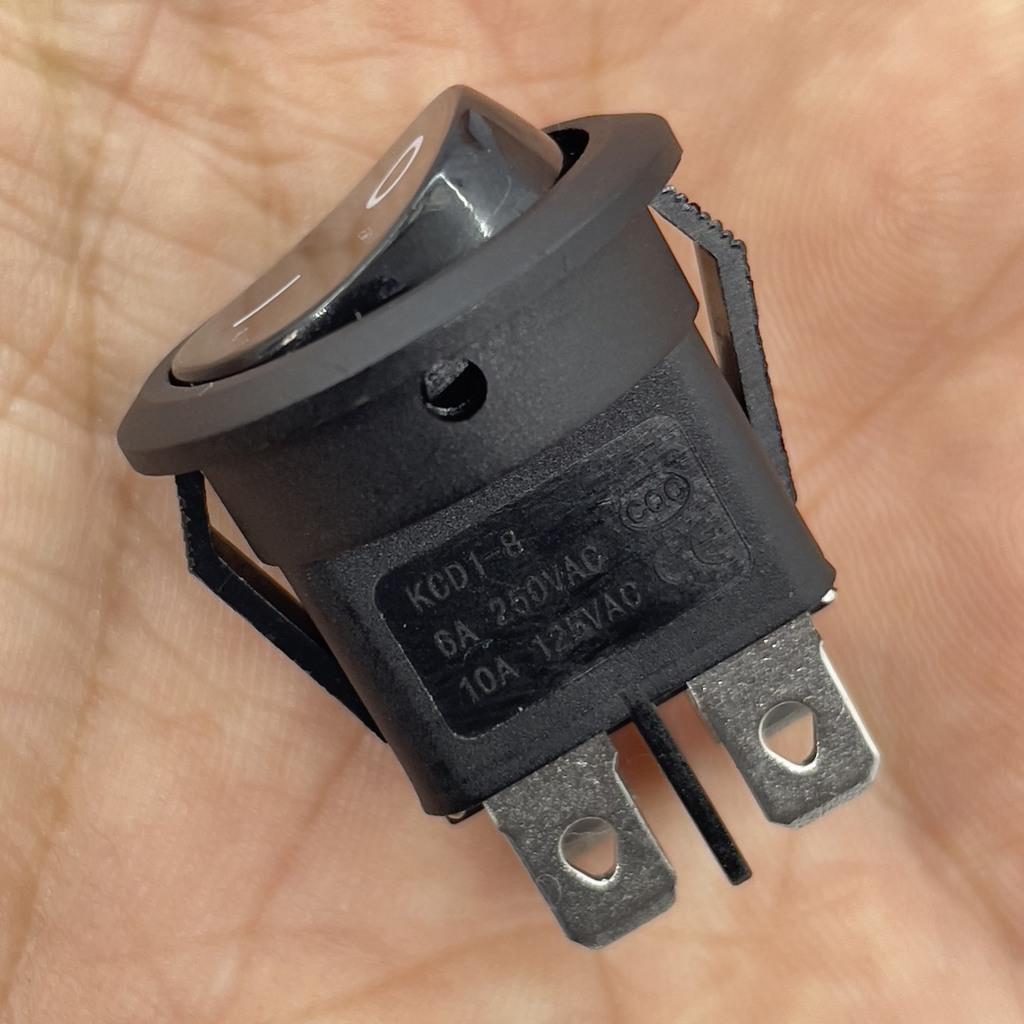

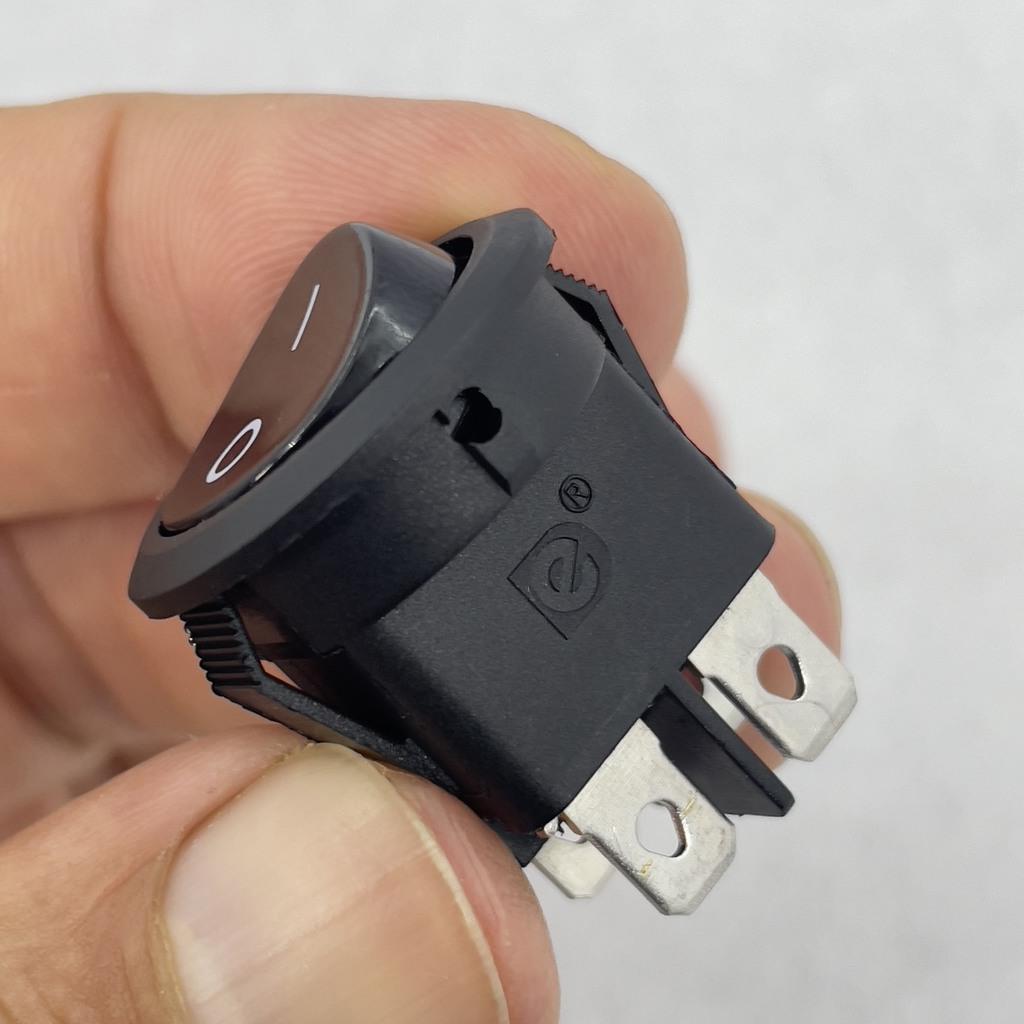

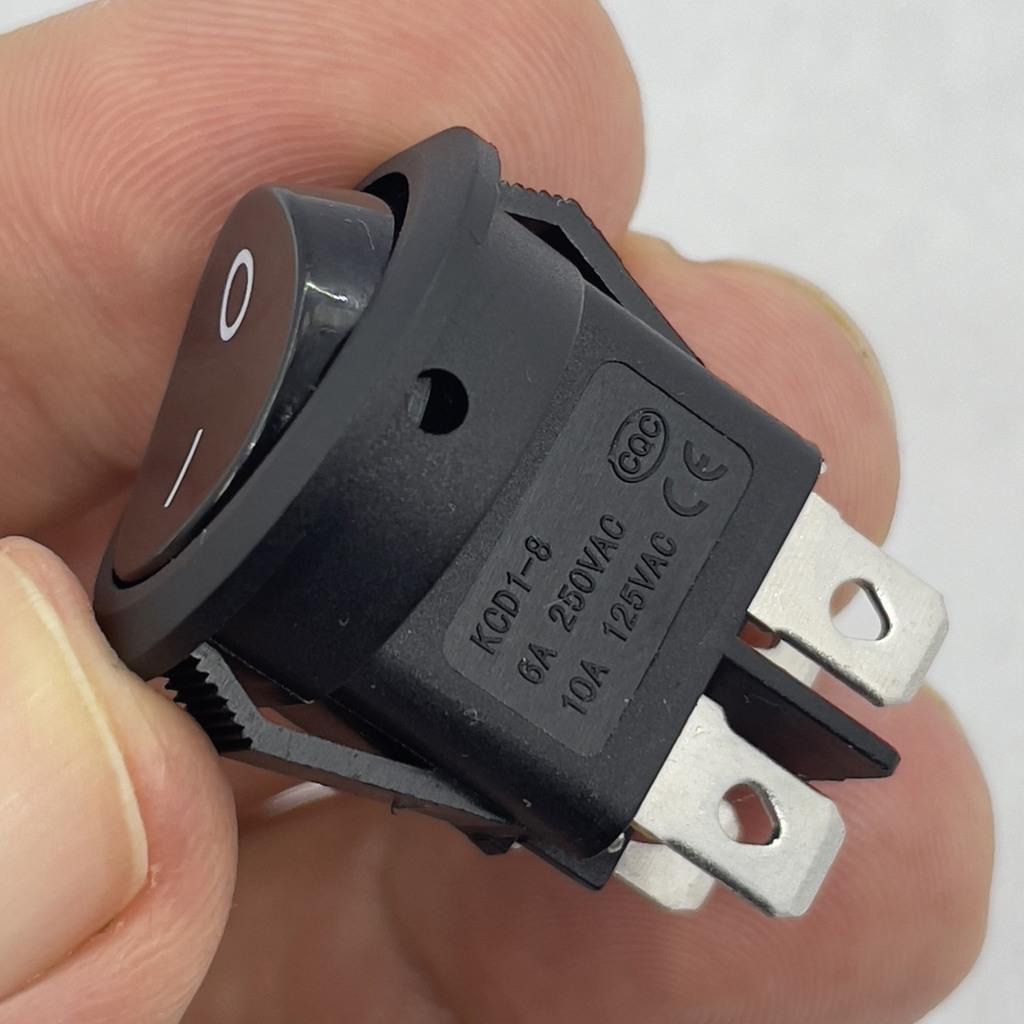

IC-133-4 Yuvarlak Işıksız Anahtar On-Off 4P Siyah

IC-133-4 Yuvarlak Işıksız Anahtar ON-OFF 4P Siyah

"IC-133-4 Yuvarlak Işıksız Anahtar ON-OFF 4P," elektrik devrelerinde kullanılan bir anahtarı temsil eder. Bu yuvarlak anahtar, "ON-OFF" (açık-kapalı) özelliği ile tanınır ve 4P (4 pol) yani dört kutuplu bir yapıya sahiptir.

Bu, dört ayrı elektrik devresini kontrol etme yeteneği sunar. "Işıksız" terimi, anahtarın ışık veya gösterge olmadan çalıştığını belirtir. Genellikle lamba, prize veya diğer elektrikli cihazları açma ve kapama amacıyla kullanılır.

IC-133-4 Yuvarlak Işıksız Anahtar, elektrik devrelerinde güvenli şekilde açma ve kapama işlevini yerine getiren çok yönlü bir komponenttir. 4 pinli tasarımı ile çoklu devrelerin kontrolüne imkan sağlayan profesyonel bir üründür.

Çift devre kontrol etmeniz gereken projeler için mi anahtar arıyorsunuz? IC-133-4 Yuvarlak Işıksız Anahtar, ON-OFF (aç-kapa) konfigürasyonu ile basit ve etkili elektrik kontrolü sağlarken, 4 pinli yapısıyla aynı anda iki bağımsız devreyi kontrol edebilme özelliği sunar. Klasik siyah rengi ve dayanıklı yapısıyla profesyonel kontrol panelleri ve endüstriyel uygulamalarda tercih edilen bir üründür.

DPST (Çift Kutuplu Tek Yönlü) yapısı sayesinde, iki bağımsız devrenin eşzamanlı kontrolünü sağlayan bu anahtar, güvenlik sistemleri, çift güç kaynağı uygulamaları ve çoklu aydınlatma kontrolü gibi alanlarda fonksiyonel ve güvenilir bir çözüm sunar.

Teknik Özellikler

IC-133-4 Yuvarlak Siyah Anahtarın detaylı teknik özellikleri listelenmektedir. Performans, fiziksel özellikler ve elektriksel değerler hakkında bilgiler bulabilirsiniz.

• Model: IC-133-4
• Tip: Yuvarlak Işıksız Anahtar
• Çalışma Tipi: ON-OFF (Aç-Kapa)
• Terminal Sayısı: 4P (4 Pin)
• Kontak Tipi: DPST (Çift Kutuplu Tek Yönlü)
• Form Faktörü: Yuvarlak
• Gösterge: Işıksız
• Çap: Yaklaşık 20mm (kafa)
• Montaj Deliği: Yaklaşık 12mm
• Voltaj Değeri: 250V AC
• Akım Kapasitesi: 6A
• Gövde Malzemesi: Dayanıklı Plastik
• Anahtar Rengi: Siyah
• Kontak Direnci: <30 mΩ
• Yalıtım Direnci: >100 MΩ
• Mekanik Ömür: >30,000 işlem döngüsü
• Çalışma Sıcaklığı: -20°C ila +60°C
• Terminal Tipi: Lehimleme Pimleri
• Kontak Malzemesi: Bakır Alaşım

Kullanım Avantajları

IC-133-4 siyah anahtarın sağladığı başlıca avantajlar aşağıda listelenmiştir. Bu özellikler, ürünün çift devre gerektiren projelerde güvenle kullanılmasını sağlayan unsurları içerir.

• 4 Pin Tasarım: İki bağımsız devrenin tek anahtarla kontrolü.
• Basit ON-OFF Kontrolü: Net ve anlaşılır iki konumlu çalışma.
• Kolay Montaj: Standart 12mm delik ile hızlı kurulum.
• Yüksek Akım Kapasitesi: 6A değeri ile çeşitli cihazları kontrol edebilme.
• Sağlam Yapı: Dayanıklı malzemeler ile uzun ömürlü performans.
• Kompakt Boyut: Minimum alan gerektiren uygulamalar için ideal.
• Geniş Voltaj Aralığı: AC ve DC sistemlerde güvenilir çalışma.
• Düşük Kontak Direnci: Verimli elektrik iletimi sağlama.
• Klasik Siyah Tasarım: Her türlü panel ve ekipmana uyum.
• Net Konum Bildirimi: Belirgin tıklama hissi ile durum bildirimi.

İdeal Kullanım Alanları

Bu 4 pinli siyah anahtar çeşitli çift devre kontrol uygulamalarında kullanılabilir. Aşağıda en yaygın ve uygun kullanım alanları listelenmiştir.

• Çift Aydınlatma Kontrolü: İki farklı aydınlatma grubunun yönetimi
• Stereo Ses Sistemleri: Sağ ve sol kanal kontrolü
• Güvenlik Sistemleri: Yedekli devre kontrolü
• Çift Güç Kaynağı Kontrolü: İki bağımsız güç hattı yönetimi
• Endüstriyel Kontrol Panelleri: Çoklu sistem yönetimi
• Elektronik Projeler: Çift akım yollu uygulamalar
• Otomotiv Aksesuarları: Farklı elektrikli bileşenlerin kontrolü
• Araç ve Tekne Panelleri: Çoklu sistemlerin eşzamanlı yönetimi
• Test Ekipmanları: Çift devre test ve ölçüm cihazları
• Hobi Elektroniği: Çift kanallı projeler ve devreler

Montaj ve Kullanım İpuçları

Doğru montaj ve kullanım, anahtarın performansını ve ömrünü doğrudan etkiler. Aşağıdaki ipuçları başarılı bir kurulum için önemlidir.

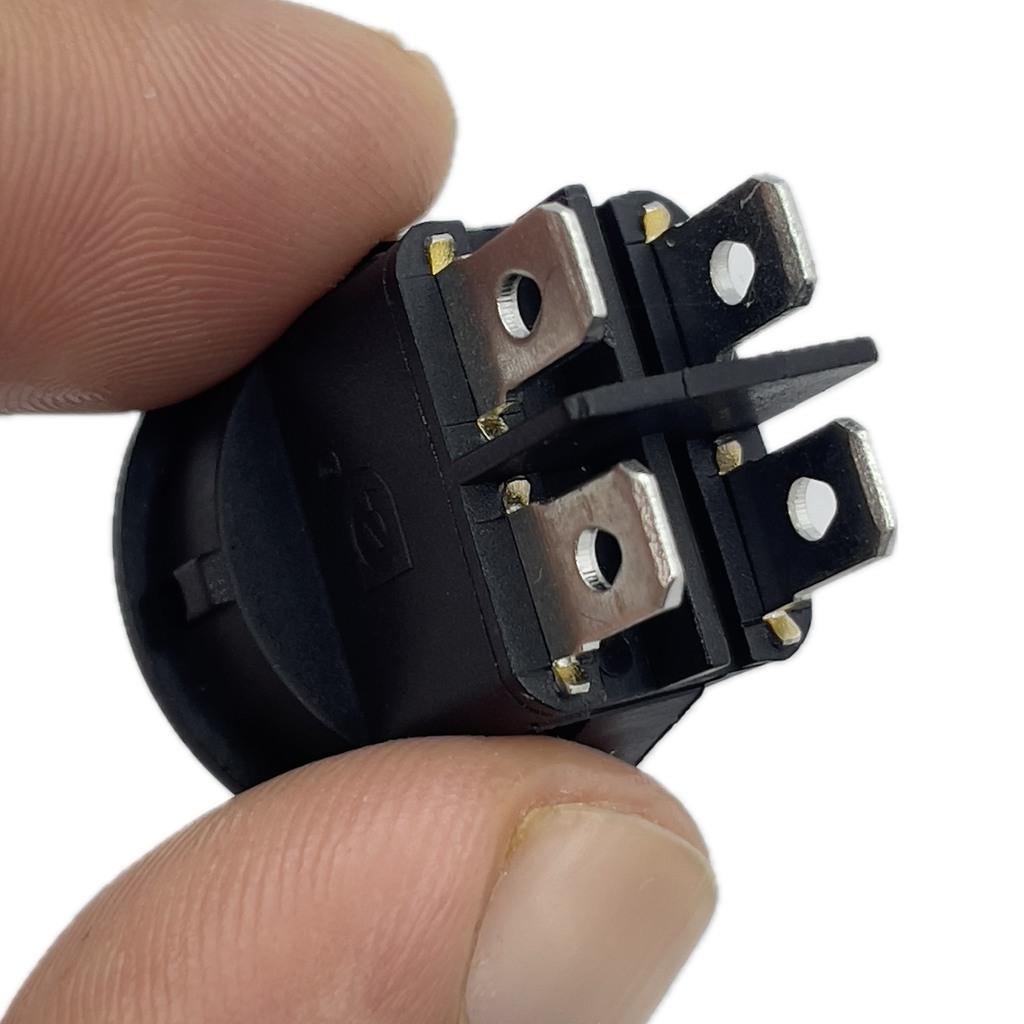

4 Pin DPST Yapısı ve Bağlantı Şeması

IC-133-4 yuvarlak siyah anahtarı, DPST (Çift Kutuplu Tek Yönlü) yapısıyla 4 pin bağlantı şemasına sahiptir. Bu özellikli tasarım, aslında iki adet SPST (Tek Kutuplu Tek Yönlü) anahtarın tek bir gövde içinde birleştirilmiş halidir ve aynı anda iki bağımsız devreyi kontrol etme imkanı sunar.

4 pin yapısı, genel olarak aşağıdaki şekilde düzenlenmiştir:

• 1-2 Pinleri: İlk bağımsız devre grubu
• 3-4 Pinleri: İkinci bağımsız devre grubu

Her bir devre grubunda, anahtar ON konumunda iken, 1-2 ve 3-4 arasında bağlantı kurulur, elektrik akışı gerçekleşir. OFF konumunda ise tüm pinler arasındaki bağlantı kesilir ve akım geçişi durdurulur.

Bu 4 pinli yapı, çeşitli pratik bağlantı senaryolarına imkan verir:

• Paralel Devre Kontrolü: İki bağımsız sistemi aynı anda açıp kapatma
• Yüksek Akım Uygulamaları: İki pin grubunu paralel bağlayarak tek hat için akım kapasitesini artırma (12A'e kadar)
• Çift Kutuplu AC Kontrolü: Faz ve nötr hatlarının aynı anda kesilmesi ile tam güç izolasyonu sağlama
• İkili Sistem Kontrolü: Ana ve yedek sistemleri eşzamanlı yönetme

Özellikle elektronik projelerde, bu tür çift devre kontrolü sağlayan anahtarlar ile stereo ses sistemleri, çift LED aydınlatma grupları veya DC motorların pozitif ve negatif hatlarının aynı anda kontrolü gibi uygulamalar gerçekleştirilebilir.

Bağlantı yaparken dikkat edilmesi gereken önemli bir nokta, her devre grubunun elektriksel olarak bağımsız olmasıdır. Yani 1-2 pinleri ve 3-4 pinleri arasında içsel bir bağlantı yoktur. Bu sayede farklı voltaj seviyelerinde çalışan iki sistemi (örneğin 5V ve 12V) aynı anahtar ile kontrol etmek mümkündür.

Çift Devre Kontrol Uygulamaları

IC-133-4 anahtarın sunduğu çift devre kontrol özelliği, birçok pratik uygulama için ideal çözüm sunar. Bu anahtarla gerçekleştirilebilecek bazı yaygın uygulamalar şunlardır:

• 1. Güvenlik Artırılmış AC Kontrolü
  AC şebeke uygulamalarında, faz ve nötr hatlarının aynı anda kesilmesi güvenliği artırır. Anahtarın bir devre grubu (1-2) faz hattını, diğer devre grubu (3-4) nötr hattını kontrol eder. Bu sayede cihaz tamamen izole edilir ve elektrik çarpma riski minimuma iner.
• 2. Stereo Ses Sistemleri
  Ses sistemlerinde, sağ ve sol kanal hatlarının aynı anda açılıp kapatılması için kullanılır. Bir devre grubu sağ kanal, diğeri sol kanal sinyalini kontrol eder. Bu uygulama, özellikle kulaklık seçimi, hoparlör grupları arası geçiş veya amplifikatör girişlerinin kontrolünde kullanışlıdır.
• 3. İkili Aydınlatma Kontrolü
  İki farklı aydınlatma grubunun (örneğin iç ve dış mekan) aynı anda kontrolünü sağlar. Hem alan tasarrufu sağlar hem de kullanım kolaylığı sunar. Özellikle araç, tekne ve karavan gibi sınırlı alan bulunan uygulamalarda tercih edilir.
• 4. Yedekli Sistemler
  Ana ve yedek sistemlerin eşzamanlı kontrolü için kullanılır. Örneğin ana güç kaynağı ve yedek batarya sisteminin aynı anda açılıp kapatılması veya yedekli sensör sistemlerinin kontrolü gibi uygulamalarda faydalıdır.
• 5. Akım Kapasitesi Artırma
  Tek bir yük için daha yüksek akım kapasitesi gerektiğinde, anahtarın tüm kontakları paralel bağlanarak tek devre için 12A'e kadar akım taşıma kapasitesi elde edilir. Bu uygulama, daha güçlü motorlar veya yüksek güçlü LED dizileri için uygundur.
• 6. DC Motor Kontrolü
  DC motorlarda, pozitif ve negatif hatların aynı anda kesilmesi, motorun tam olarak durmasını sağlar. Bir pin grubu pozitif, diğeri negatif hattı kontrol eder. Bu şekilde, motor tam güç kesintisi ile durur ve istenmeyen sürünme veya kaçak akım sorunları önlenir.

Paket İçeriği

Ürün kutusunda bulunan parçaların tam listesi aşağıda verilmiştir.

• 1 x IC-133-4 Yuvarlak Işıksız Anahtar (ON-OFF, 4P, Siyah)
