IC-132 Yuvarlak Nokta Işıklı Anahtar On-Off 3P

IC-132 Yuvarlak Nokta Işıklı Anahtar ON-OFF 3P

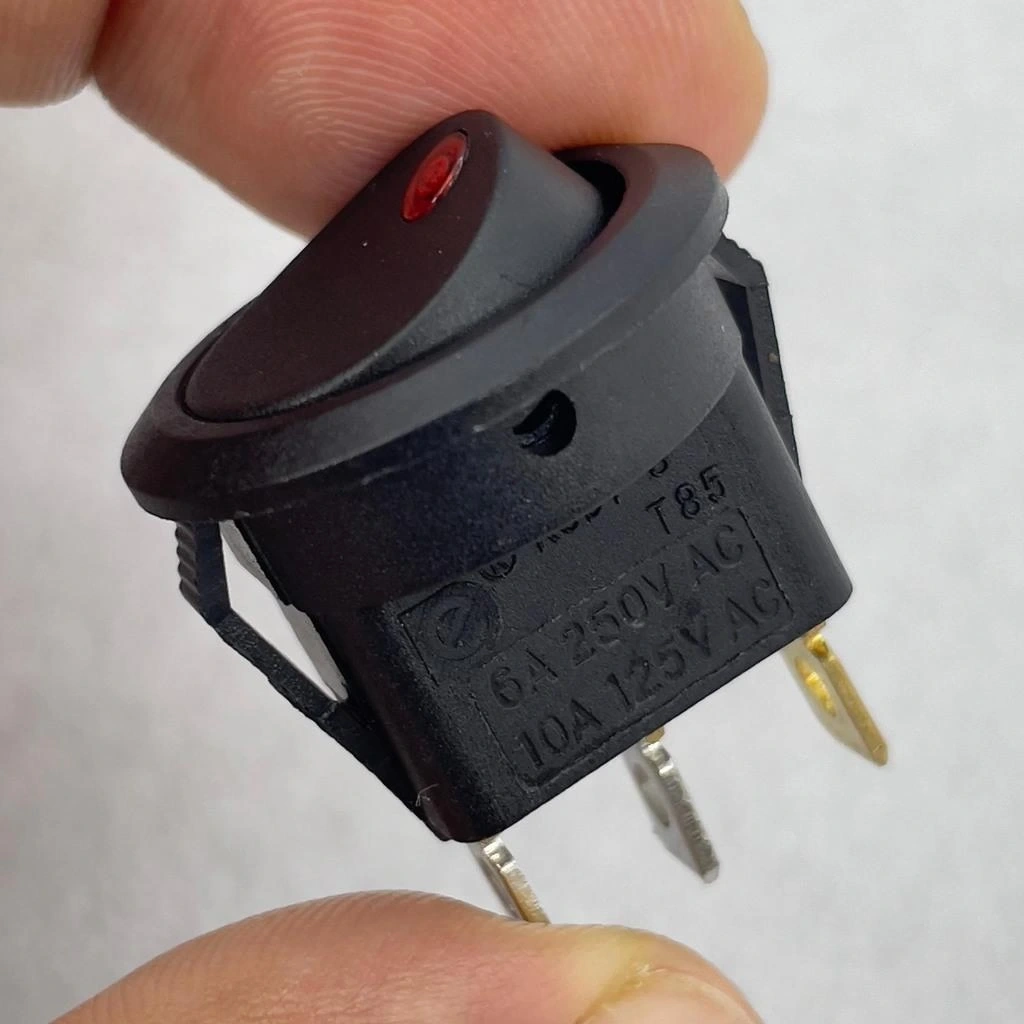

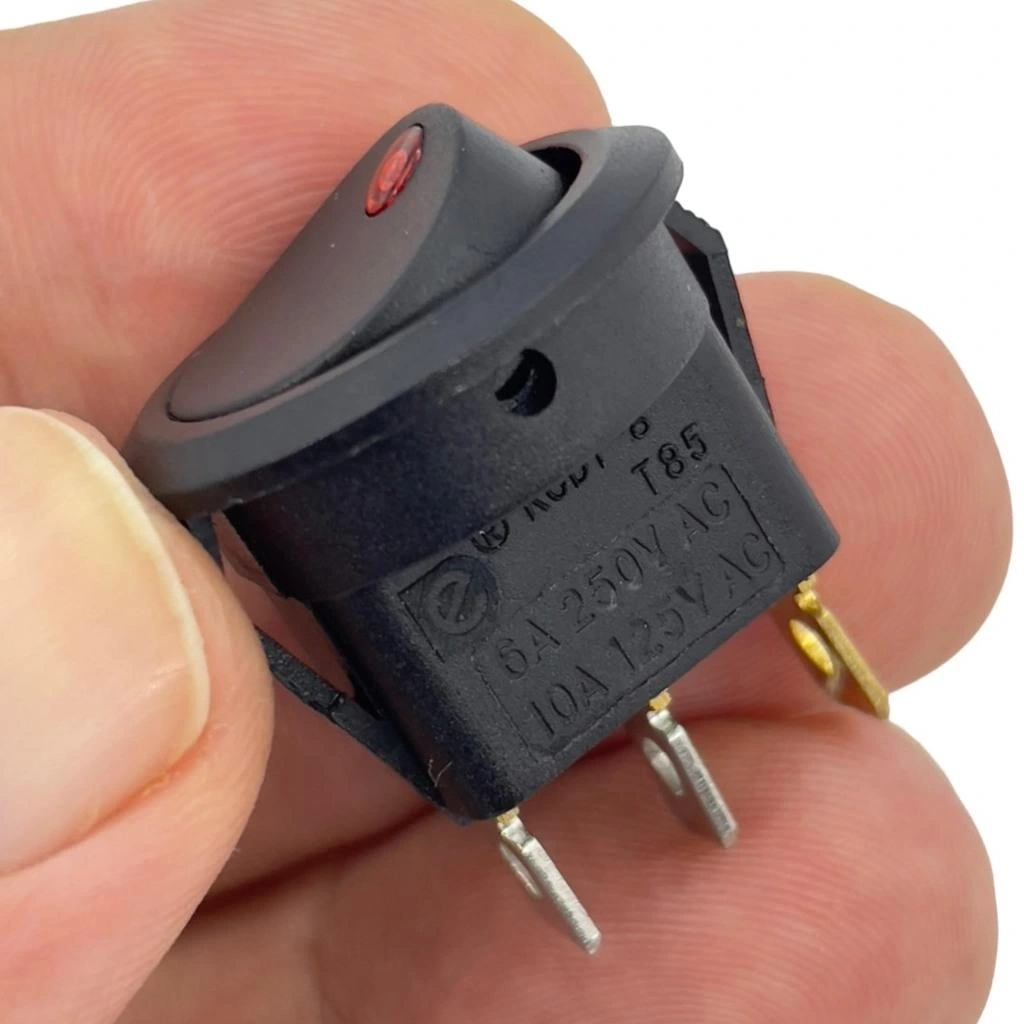

IC-132 Yuvarlak Nokta Işıklı Anahtar, elektrik devrelerinde belirli bağlantıları açma ve kapama işlevini yerine getiren bir anahtardır. Özellikle iki pozisyonlu (ON-OFF) olarak tasarlanmıştır ve üç kutuplu bir anahtardır. Bu anahtar, 220 volt AC çalışma gerilimine uygun olarak tasarlanmıştır ve üzerinde bir ışık göstergesi bulunur.

IC-132 Yuvarlak Nokta Işıklı Anahtar, elektrik devrelerinde güvenli şekilde açma ve kapama işlevini yerine getiren, durum göstergeli bir komponenttir. 3 pinli tasarımı ve entegre LED göstergesi ile kullanıcılara görsel geri bildirim sağlayan profesyonel bir üründür.

Çalışma durumunu görebileceğiniz bir anahtar mı arıyorsunuz? IC-132 Yuvarlak Nokta Işıklı Anahtar, ON-OFF (aç-kapa) konfigürasyonu ile basit ve etkili elektrik kontrolü sağlarken, entegre LED göstergesi ile anahtarın çalışma durumunu net şekilde gösterir. 3 pinli yapısıyla hem devreyi kontrol etme hem de görsel bildirim sunma özelliğine sahiptir. Klasik siyah rengi ve kırmızı LED göstergesi ile kontrol panellerinize profesyonel bir görünüm katar.

Özellikle düşük ışık koşullarında veya karanlık ortamlarda, anahtarın açık olduğunu göstermek için ideal olan bu ürün, araç içi modifikasyonlarda, tekne panellerinde, endüstriyel kontrol panellerinde ve tüm gösterge gerektiren uygulamalarda mükemmel bir çözüm sunar.

Teknik Özellikler

IC-132 Yuvarlak Nokta Işıklı Anahtarın detaylı teknik özellikleri listelenmektedir. Performans, fiziksel özellikler ve elektriksel değerler hakkında bilgiler bulabilirsiniz.

• Model: IC-132
• Tip: Yuvarlak Nokta Işıklı Anahtar
• Çalışma Tipi: ON-OFF (Aç-Kapa)
• Terminal Sayısı: 3P (3 Pin)
• Kontak Tipi: SPST + LED (Tek Kutuplu Tek Yönlü + Gösterge)
• Form Faktörü: Yuvarlak
• Gösterge: Kırmızı LED Nokta Işık

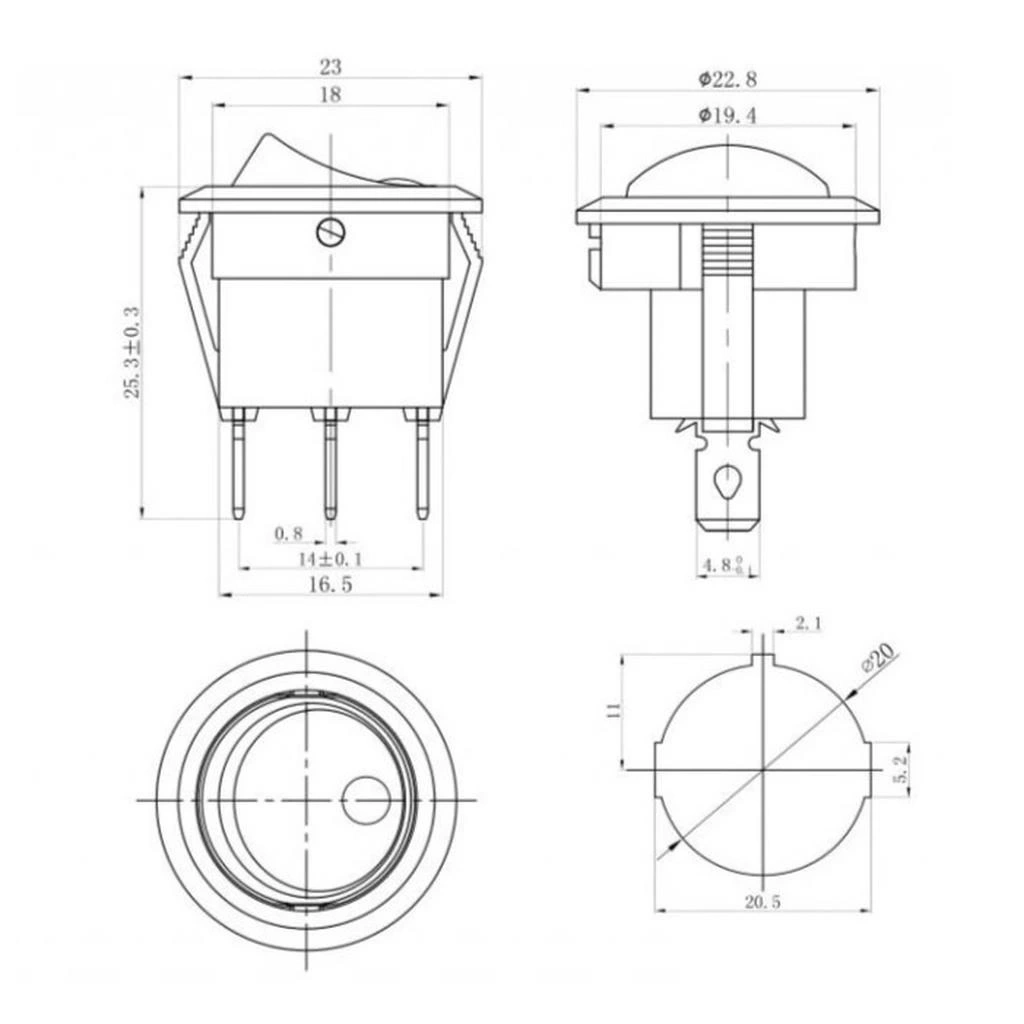

• Çap: Yaklaşık 20mm (kafa)
• Montaj Deliği: Yaklaşık 12mm
• Voltaj Değeri: 250V AC (anahtar kontakları)
• LED Voltajı: 110V/220V AC (modele göre değişir)
• Akım Kapasitesi: 6A
• Gövde Malzemesi: Dayanıklı Plastik
• Anahtar Rengi: Siyah
• LED Rengi: Kırmızı
• Kontak Direnci: <30 mΩ
• Yalıtım Direnci: >100 MΩ
• Mekanik Ömür: >30,000 işlem döngüsü
• Çalışma Sıcaklığı: -20°C ila +60°C
• Terminal Tipi: Lehimleme Pimleri

Kullanım Avantajları

IC-132 nokta ışıklı anahtarın sağladığı başlıca avantajlar aşağıda listelenmiştir. Bu özellikler, ürünün görsel bildirim gerektiren projelerde güvenle kullanılmasını sağlayan unsurları içerir.

• Görsel Bildirim: Entegre LED ile anahtarın durumunu gösterme.
• Karanlıkta Görünürlük: Düşük ışık ortamlarında kolay tespit.
• 3 Pin Yapısı: Hem kontrol hem gösterge fonksiyonu bir arada.
• Kolay Montaj: Standart 12mm delik ile hızlı kurulum.
• Yüksek Akım Kapasitesi: 6A değeri ile çeşitli cihazları kontrol edebilme.
• Sağlam Yapı: Dayanıklı malzemeler ile uzun ömürlü performans.
• Estetik Tasarım: Profesyonel görünüm ile panel estetiğini artırma.
• Düşük Güç Tüketimi: LED gösterge minimum enerji harcar.
• Klasik Siyah/Kırmızı Kombinasyonu: Evrensel olarak tanınan renk kodlaması.
• AC Şebeke Uyumlu: 110V/220V sistemlerde direkt kullanım imkanı.

İdeal Kullanım Alanları

Bu ışıklı anahtar özellikle görsel bildirim gerektiren AC şebeke uygulamalarında kullanılabilir. Aşağıda en yaygın ve uygun kullanım alanları listelenmiştir.

• Endüstriyel Kontrol Panelleri: Makine ve ekipman kontrolü
• Bilgisayar ve BT Sistemleri: Güç ve kontrol panelleri
• Atölye ve Laboratuvar Donanımları: Test ekipmanları ve makineler
• Mutfak ve Ev Aletleri: Küçük cihazlar ve ekipmanlar
• Elektronik Projeler: Güç kaynakları ve kontrol sistemleri
• Ses ve Görüntü Sistemleri: Amplifikatörler ve stüdyo ekipmanları
• Aydınlatma Kontrolleri: Panel ve grup aydınlatma sistemleri
• Isıtma ve Soğutma Sistemleri: Termostat ve kontrol üniteleri
• Test ve Ölçüm Ekipmanları: Laboratuvar ve kalite kontrol cihazları
• Güvenlik Sistemleri: Alarm ve izleme kontrolleri

Montaj ve Kullanım İpuçları

Doğru montaj ve kullanım, anahtarın performansını ve ömrünü doğrudan etkiler. Aşağıdaki ipuçları başarılı bir kurulum için önemlidir.

3 Pin Bağlantı Şeması ve LED Çalışma Prensibi

IC-132 yuvarlak nokta ışıklı anahtar, standart anahtarlardan farklı olarak 3 pin bağlantı yapısına sahiptir. Bu yapı, hem anahtarlama fonksiyonu hem de LED gösterge için gerekli bağlantıları içerir.

3 pin bağlantı şeması genellikle şu şekilde düzenlenir:

• Pin 1: Anahtar terminali - güç girişi
• Pin 2: Anahtar terminali - güç çıkışı (yüke giden)
• Pin 3: LED/gösterge terminali

AC şebeke modellerinde LED/neon göstergenin çalışma prensipleri:

• Dahili Direnç: AC modellerde, LED veya neon lamba ile seri bağlı bir sınırlama direnci bulunur. Bu direnç, yüksek şebeke voltajını LED için güvenli seviyeye düşürür.
• Anahtar ON Konumunda: Hem yüke güç gider hem de LED yanar.
• Anahtar OFF Konumunda: Yük ve LED'e güç gitmez, gösterge söner.

IC-132 modelindeki nokta ışık tasarımı, anahtar üzerinde küçük bir kırmızı nokta şeklinde görünür. Bu tasarım, panelin üzerinde dikkat çekmeyen ancak anahtarın durumunu net olarak gösteren bir görsel bildirim sağlar.

AC şebeke uygulamalarında bağlantı yaparken dikkat edilmesi gereken önemli noktalar:

• Elektrik Güvenliği: AC şebeke voltajı ile çalışırken, tüm elektrik güvenliği standartlarına uyulmalıdır.
• Topraklama: Metal panellerde, panel gövdesi mutlaka topraklanmalıdır.
• İzolasyon: Tüm terminal bağlantıları uygun şekilde izole edilmelidir.
• Kablo Kesiti: Şebeke voltajı ve 6A akım için uygun kesitte kablo kullanılmalıdır (en az 0.75mm²).
• Faz Hattı: Güvenlik için, anahtarın faz hattını kontrol etmesi sağlanmalıdır.

Bu tip 3 pinli ışıklı anahtarların doğru bağlantısı, güvenlik ve fonksiyonellik açısından kritik önem taşır. Terminal numaraları ürün üzerinde işaretlenmiş olabilir, ancak işaretleme yoksa multimetre ile pin fonksiyonlarını belirlemek önemlidir.

AC Şebeke Sistemlerinde Kullanım ve Uygulamalar

IC-132 anahtarın AC şebeke sistemlerindeki uygulamaları ve pratik kullanım örnekleri hakkında detaylı bilgiler bulabilirsiniz.

IC-132 ışıklı anahtarın AC şebeke (110V/220V) uyumlu modeli, çeşitli elektrikli sistemlerin kontrolünde kullanılır. Bu sistemlerde pratik uygulamalar şunlardır:

1. Endüstriyel Makine Kontrolü
Atölye ve fabrika ortamlarında, elektrikli cihazların ve makinelerin kontrolünde kullanılır. LED gösterge, operatöre ekipmanın açık olduğunu görsel olarak bildirir. Bu, özellikle gürültülü ortamlarda veya cihazın çalışmasının dışarıdan görülemediği durumlarda önemlidir. Operatörün, kullanılan makinenin durumunu uzaktan görmesi, hem güvenlik hem de operasyonel verimlilik açısından avantaj sağlar.

2. Elektrikli Cihaz Kontrol Panelleri
Laboratuvar ekipmanları, güç kaynakları, test cihazları ve diğer elektronik ekipmanların kontrol panellerinde, farklı sistemlerin veya fonksiyonların durumunu göstermek için kullanılır. Görsel gösterge sayesinde, kullanıcılar hangi sistemlerin aktif olduğunu hızlıca görebilirler. Özellikle çoklu cihaz veya fonksiyon içeren sistemlerde, her bir işlevi net bir şekilde tanımlamak için idealdir.

3. Aydınlatma Sistemleri
Merkezi aydınlatma kontrol panellerinde, farklı aydınlatma gruplarını kontrol etmek için kullanılır. LED gösterge, hangi aydınlatma gruplarının açık olduğunu gösterir. Bu, özellikle uzaktan yönetilen veya gözle görülemeyen alanların aydınlatma kontrolü için önemlidir. Ticari binalarda, ofislerde ve büyük yaşam alanlarında, aydınlatma durumunu merkezi bir noktadan izlemek için kullanılır.

4. Ses ve Görüntü Sistemleri
Profesyonel ses sistemleri, stüdyo ekipmanları ve DJ setlerinde, farklı kanalları veya ekipmanları kontrol etmek için kullanılır. LED gösterge, aktif kanalları veya devreleri gösterir. Karanlık ortamlarda, hangi sistemlerin çalıştığını görsel olarak izlemek için idealdir. Ayrıca, ses ve görüntü sistemlerinde, güç durumunu uzaktan görmek operasyonel kolaylık sağlar.

5. HVAC Sistemleri
Isıtma, havalandırma ve iklimlendirme (HVAC) sistemlerinin kontrol panellerinde, farklı birim veya fonksiyonların durumunu göstermek için kullanılır. LED gösterge, sistemin hangi bileşenlerinin aktif olduğunu gösterir. Bu, sistem performansını izlemek ve sorunları hızlıca teşhis etmek için önemlidir. Özellikle büyük binalarda veya endüstriyel tesislerde, merkezi kontrol panelleri için idealdir.

6. Elektronik Üretim ve Test Ekipmanları
Elektronik üretim hatlarında ve kalite kontrol istasyonlarında, test ekipmanlarının ve süreçlerin durumunu göstermek için kullanılır. LED gösterge, operatöre test süreci veya ekipman durumu hakkında anlık bilgi verir. Yüksek hassasiyetli test ve ölçüm cihazlarında, sistem durumunu göstermek için güvenilir bir bileşendir.

7. Ev Otomasyonu
Akıllı ev sistemlerinde, merkezi kontrol panellerinde farklı sistemlerin veya bölgelerin durumunu göstermek için kullanılır. LED gösterge, alarm sistemleri, aydınlatma grupları veya elektrikli perdelerin durumunu bildirir. Modern ev otomasyonu sistemlerinde, kullanıcı arayüzü ile birlikte görsel geribildirim sağlar.

8. Güç Dağıtım Panoları
Elektrik dağıtım panolarında, farklı hatların veya bölümlerin durumunu göstermek için kullanılır. LED gösterge, aktif güç hatlarını veya devreleri gösterir. Bu, özellikle karmaşık elektrik sistemlerinde sorun giderme ve bakım sırasında değerlidir. Hızlı durum değerlendirmesi yapabilmek için görsel ipuçları sağlar.

Paket İçeriği

Ürün kutusunda bulunan parçaların tam listesi aşağıda verilmiştir.

• 1 x IC-132 Yuvarlak Nokta Işıklı Anahtar (ON-OFF, 3P)
