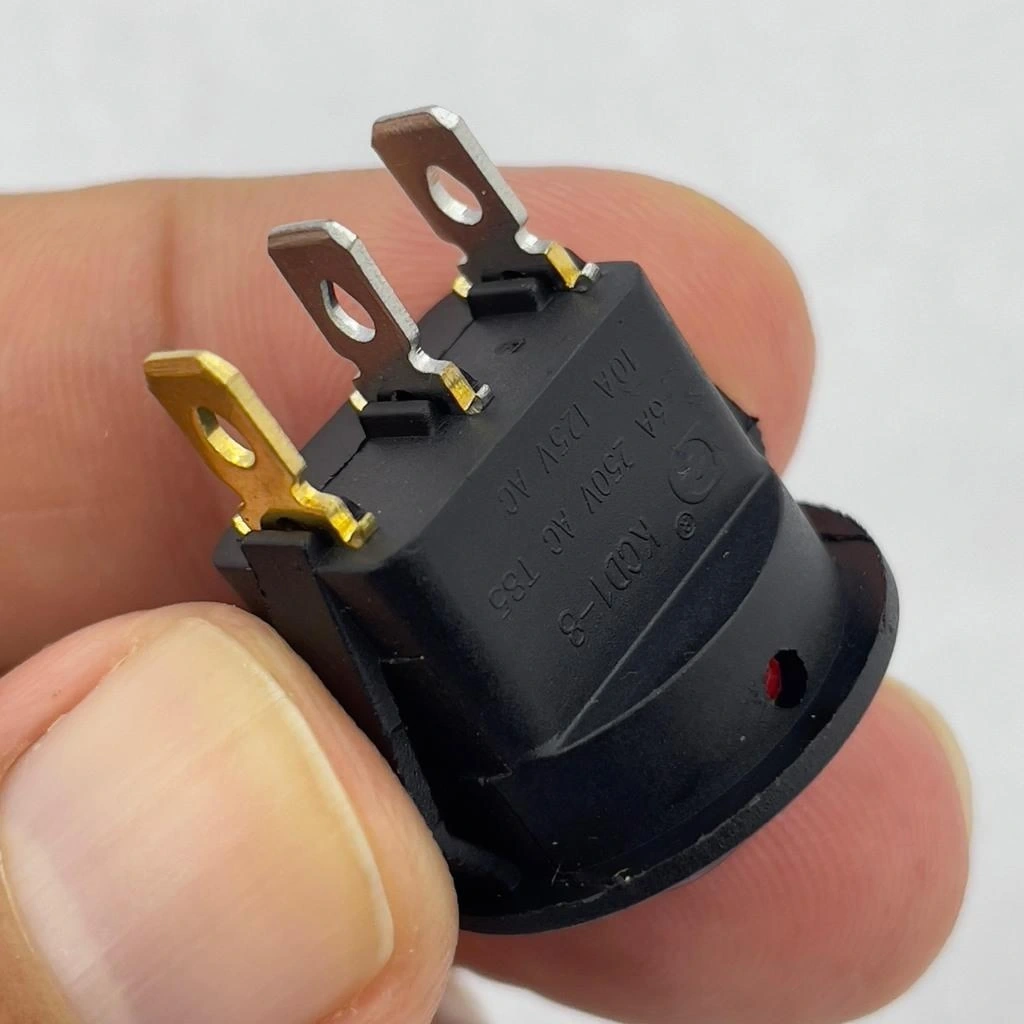

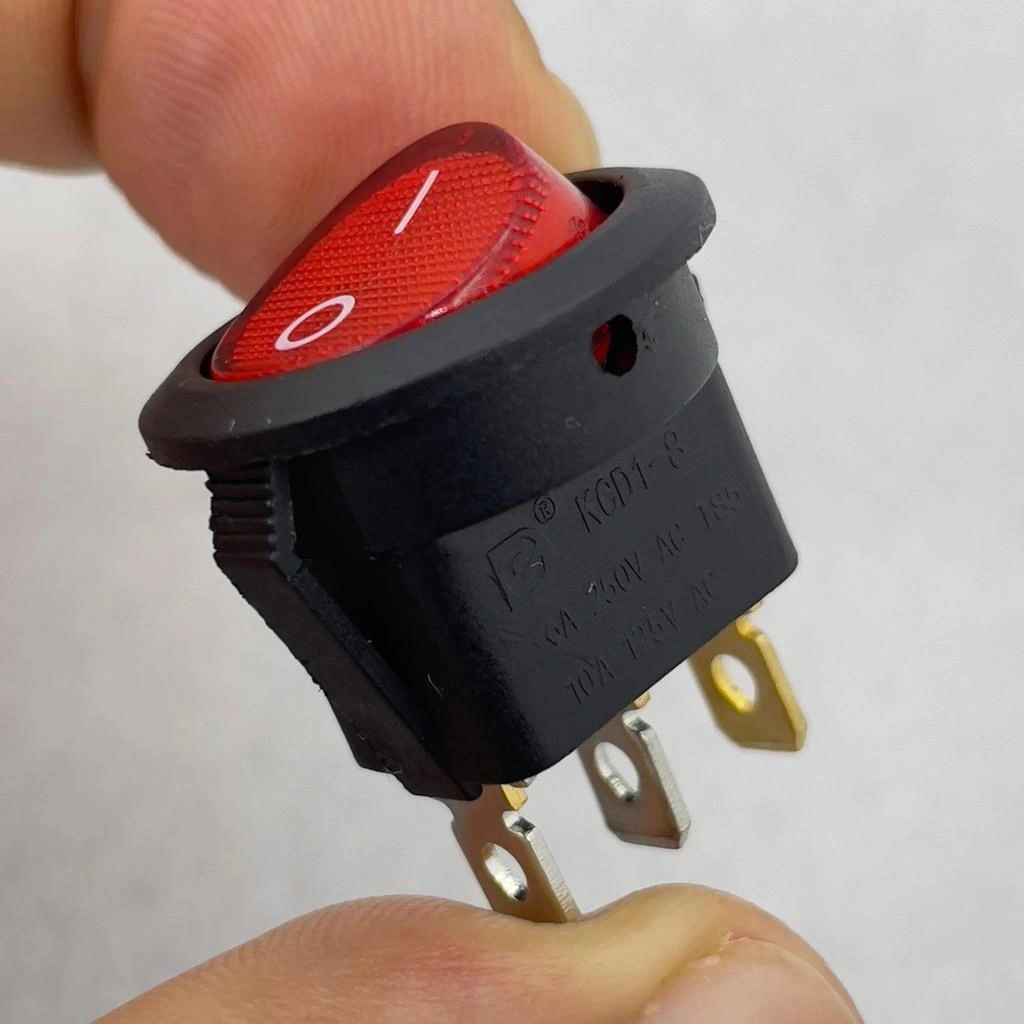

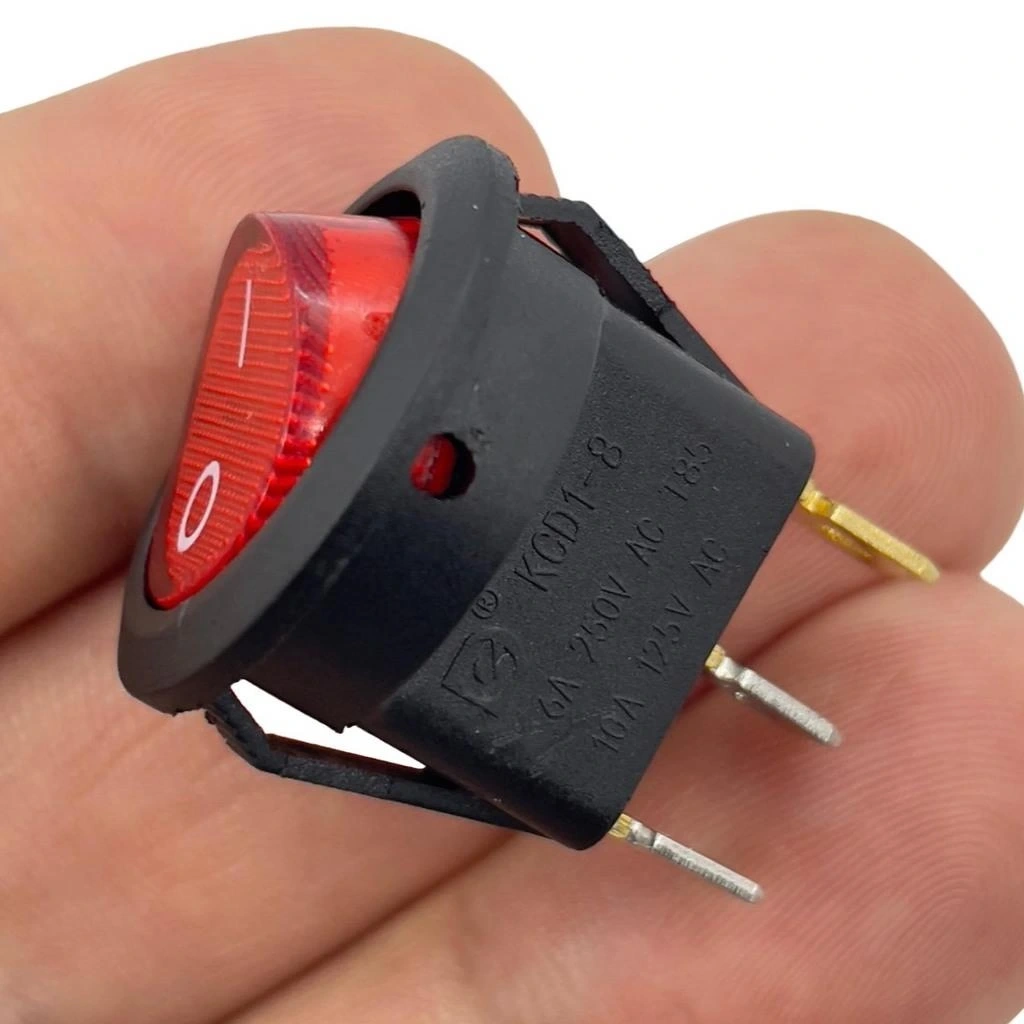

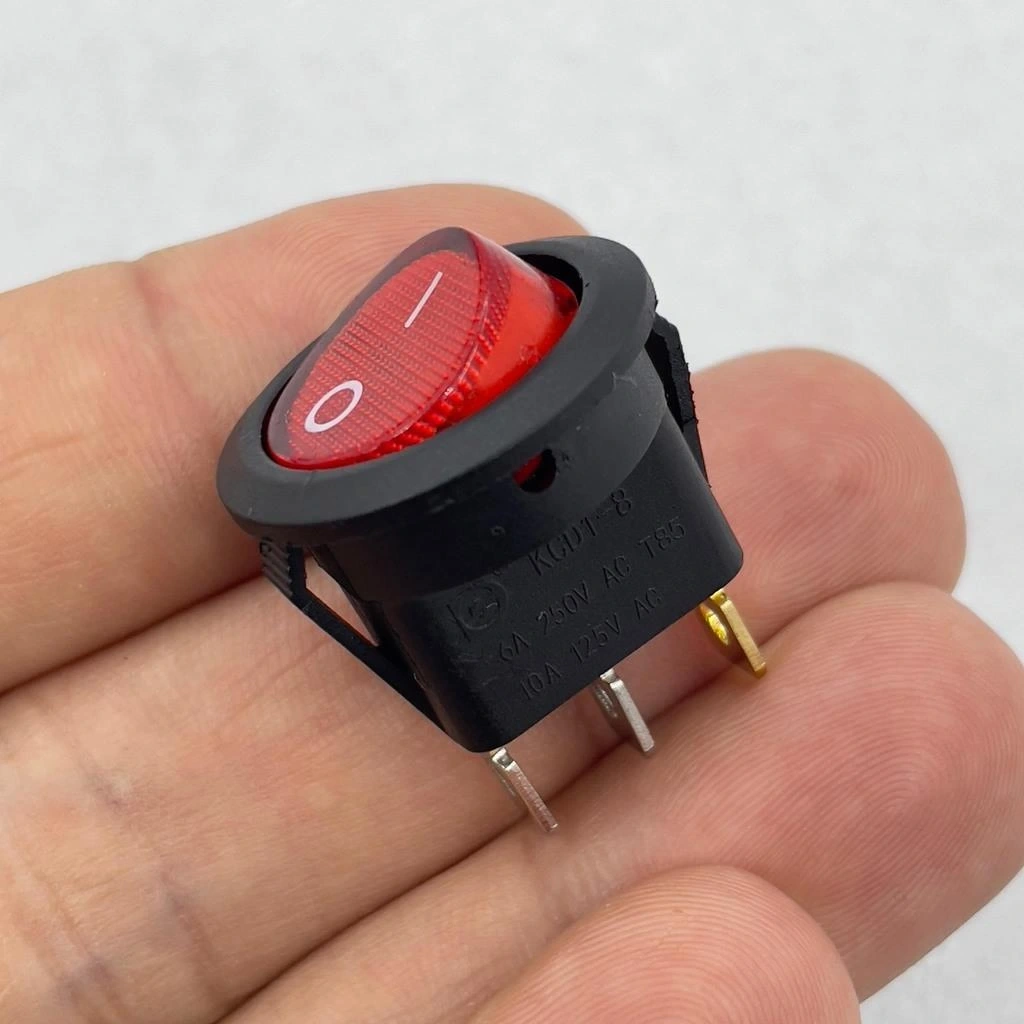

IC-131 Yuvarlak Işıklı Anahtar On-Off 3P

IC-131 Yuvarlak Işıklı Anahtar ON-OFF 3P

IC-131 Yuvarlak Işıklı Anahtar, elektrik devrelerinde belirli bağlantıları açma ve kapama işlevini yerine getiren bir anahtardır. Bu anahtarın özelliği, iki pozisyonlu çalışabilmesidir: ON (açık) ve OFF (kapalı).

Ayrıca, 3P ifadesi, bu anahtarın üç kutuplu (pozisyonlu) bir anahtar olduğunu gösterir. Işıklıdır, yani üzerinde bir ışık göstergesi bulunur.

IC-131 Yuvarlak Işıklı Anahtar, elektrik devrelerinde güvenli şekilde açma ve kapama işlevini yerine getiren, durum göstergeli bir komponenttir. 3 pinli tasarımı ve entegre LED göstergesi ile kullanıcılara görsel geri bildirim sağlayan profesyonel bir üründür.

Çalışma durumunu gösteren güvenilir bir anahtar mı arıyorsunuz? IC-131 Yuvarlak Işıklı Anahtar, ON-OFF (aç-kapa) konfigürasyonu ile basit ve etkili elektrik kontrolü sağlarken, entegre LED göstergesi ile anahtarın çalışma durumunu net şekilde gösterir.

3 pinli yapısıyla hem devreyi kontrol etme hem de görsel bildirim sunma özelliğine sahiptir. Klasik siyah rengi ve kırmızı LED göstergesi ile kontrol panellerinize profesyonel bir görünüm katar.

Kontrol panelleri, elektronik cihazlar, endüstriyel ekipmanlar ve LED gösterge ile durum bildirimi gerektiren tüm uygulamalarda ideal olan bu anahtar, kullanıcılara hem fonksiyonel hem de görsel açıdan tam bir çözüm sunar.

---

Teknik Özellikler

IC-131 Yuvarlak Işıklı Anahtarın detaylı teknik özellikleri listelenmektedir. Performans, fiziksel özellikler ve elektriksel değerler hakkında bilgiler bulabilirsiniz.

• Model: IC-131
• Tip: Yuvarlak Işıklı Anahtar
• Çalışma Tipi: ON-OFF (Aç-Kapa)
• Terminal Sayısı: 3P (3 Pin)
• Kontak Tipi: SPST + LED (Tek Kutuplu Tek Yönlü + Gösterge)
• Form Faktörü: Yuvarlak
• Gösterge: Kırmızı LED
• LED Voltajı: 220V AC (modele göre değişebilir)

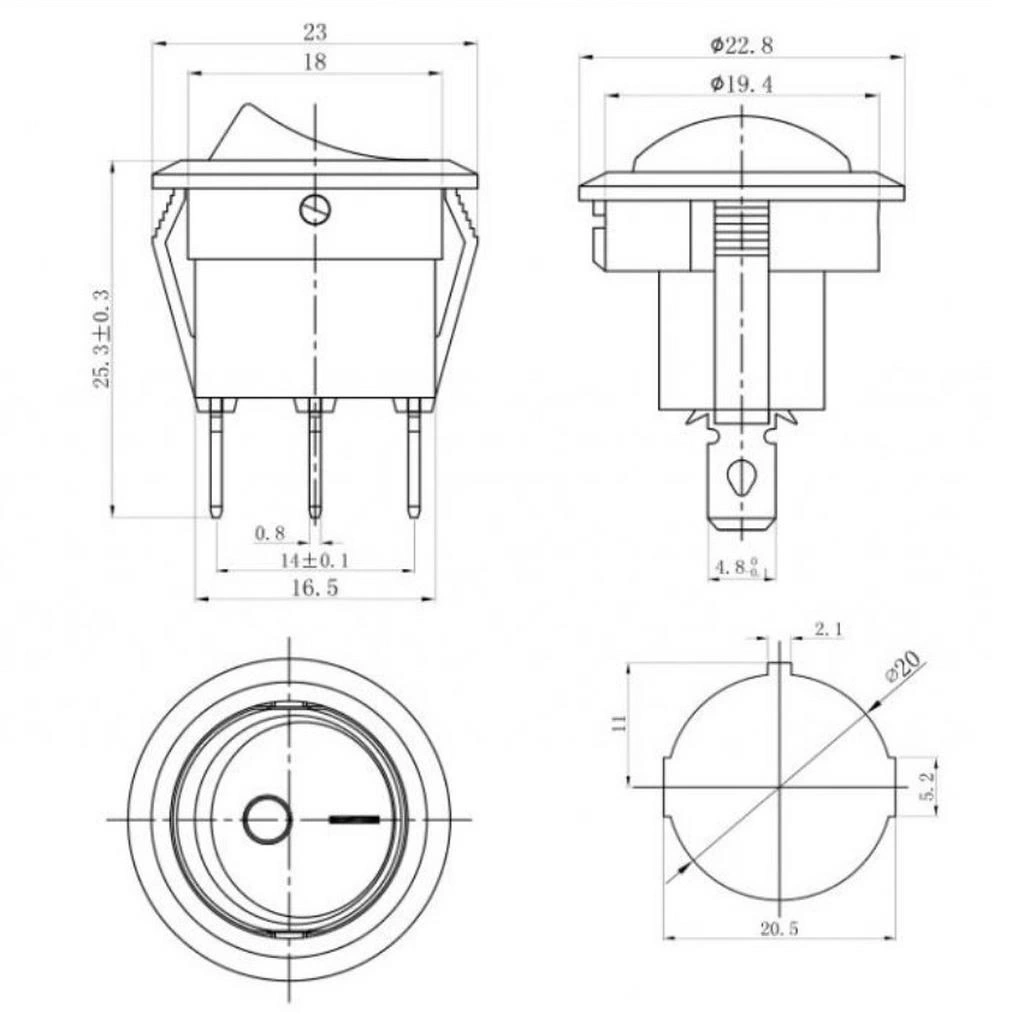

• Çap: Yaklaşık 20mm (kafa)
• Montaj Deliği: Yaklaşık 12mm
• Voltaj Değeri: 250V AC (anahtar kontakları)
• Akım Kapasitesi: 6A
• Gövde Malzemesi: Dayanıklı Plastik
• Anahtar Rengi: Siyah
• LED Rengi: Kırmızı
• Kontak Direnci: <30 mΩ
• Yalıtım Direnci: >100 MΩ
• Mekanik Ömür: >30,000 işlem döngüsü
• Çalışma Sıcaklığı: -20°C ila +60°C
• Terminal Tipi: Lehimleme Pimleri

---

Kullanım Avantajları

IC-131 ışıklı anahtarın sağladığı başlıca avantajlar aşağıda listelenmiştir. Bu özellikler, ürünün görsel bildirim gerektiren projelerde güvenle kullanılmasını sağlayan unsurları içerir.

• Görsel Bildirim: Entegre LED ile anahtarın durumunu gösterme.
• 3 Pin Yapısı: Hem kontrol hem gösterge fonksiyonu bir arada.
• Kolay Montaj: Standart 12mm delik ile hızlı kurulum.
• Yüksek Akım Kapasitesi: 6A değeri ile çeşitli cihazları kontrol edebilme.
• Sağlam Yapı: Dayanıklı malzemeler ile uzun ömürlü performans.
• Şebeke Uyumlu: 220V AC sistemlerde doğrudan kullanım imkanı.
• Düşük Güç Tüketimi: LED gösterge minimum enerji harcar.
• Geniş Sıcaklık Aralığı: -20°C ile +60°C arası çalışma kabiliyeti.
• Klasik Tasarım: Profesyonel görünüm ile panel estetiğini artırma.
• Net Durum Bildirimi: Kırmızı LED ile açık durum gösterimi.

---

İdeal Kullanım Alanları

Bu ışıklı anahtar özellikle durum bildirimi gerektiren uygulamalarda kullanım için idealdir. Aşağıda en yaygın ve uygun kullanım alanları listelenmiştir.

• Kontrol Panelleri: Endüstriyel ve ticari kontrol sistemleri
• Elektronik Cihazlar: Test ekipmanları ve ölçüm aletleri
• Elektrikli Ekipmanlar: Güç kaynakları ve enerji sistemleri
• Aydınlatma Sistemleri: Çoklu aydınlatma kontrolleri
• Laboratuvar Cihazları: Test ve analiz ekipmanları
• Ses ve Görüntü Sistemleri: Stüdyo ve ses ekipmanları
• DIY Elektronik Projeleri: Özel tasarım cihazlar ve kontroller
• HVAC Sistemleri: Isıtma, havalandırma ve iklimlendirme kontrolleri
• Güvenlik Sistemleri: Alarm ve izleme kontrolleri
• Endüstriyel Makineler: Operatör kontrol istasyonları

---

Montaj ve Kullanım İpuçları

Doğru montaj ve kullanım, anahtarın performansını ve ömrünü doğrudan etkiler. Aşağıdaki ipuçları başarılı bir kurulum için önemlidir.

---

3 Pin Bağlantı Şeması ve LED Çalışma Prensibi

IC-131 yuvarlak ışıklı anahtarı, standart anahtarlardan farklı olarak 3 pin bağlantı yapısına sahiptir. Bu yapı, hem anahtarlama fonksiyonu hem de LED gösterge için gerekli bağlantıları içerir.

3 pin bağlantı şeması genellikle şu şekilde düzenlenir:

• Pin 1: Anahtar terminali - güç girişi (faz)
• Pin 2: Anahtar terminali - güç çıkışı (yüke giden)
• Pin 3: LED terminali - genellikle nötr bağlantısı

AC şebeke modellerinde LED göstergenin çalışma prensipleri:

• Dahili Direnç: AC modellerde, LED veya neon lamba ile seri bağlı bir sınırlama direnci bulunur. Bu direnç, yüksek şebeke voltajını LED için güvenli seviyeye düşürür.
• Anahtar ON Konumunda: Hem yüke güç gider hem de LED yanar.
• Anahtar OFF Konumunda: Yük ve LED'e güç gitmez, gösterge söner.

Tipik AC Şebeke Bağlantısı:

1. Faz hattını Pin 1'e bağlayın.
2. Pin 2'den çıkan hattı kontrol edilecek cihaza bağlayın.
3. Pin 3'e nötr hattını bağlayın.
4. Cihazın diğer ucunu doğrudan nötr hattına bağlayın.

Bu bağlantı düzeninde, anahtar ON konumuna getirildiğinde, faz hattı cihaza iletilir ve aynı zamanda LED gösterge de yanar. Anahtar OFF konumuna getirildiğinde ise, hem cihaza giden güç kesilir hem de LED söner.

Önemli Bağlantı Notları:

• Doğru Terminaller: Anahtarın pinlerini doğru belirlemek önemlidir. Terminaller ürün üzerinde işaretlenmiş olabilir, değilse multimetre ile kontrol edilmelidir.
• Elektrik Güvenliği: AC şebeke voltajı ile çalışırken, tüm elektrik güvenliği standartlarına uyulmalıdır.
• Yalıtım: Tüm bağlantıları güvenli şekilde yalıtmak, kısa devre ve elektrik çarpması riskini önler.
• Kablo Kesiti: 6A akım kapasitesine uygun kablo kesiti kullanılmalıdır (en az 0.75mm²).

LED gösterge, anahtarın açık konumda olduğunu göstererek, özellikle karanlık veya loş ortamlarda hangi sistemlerin aktif olduğunu anlamayı kolaylaştırır. Kırmızı LED, evrensel olarak "açık" veya "aktif" durumu belirtir ve uzak mesafeden bile kolaylıkla görülebilir.

---

Uygulama Alanları ve Endüstriyel Kullanım

IC-131 ışıklı anahtarın farklı endüstriyel ve ticari alanlardaki uygulamaları hakkında detaylı bilgiler bulabilirsiniz.

IC-131 yuvarlak ışıklı anahtar, entegre LED göstergesi sayesinde geniş bir uygulama yelpazesinde tercih edilen bir komponenttir. Farklı endüstriyel ve ticari alanlardaki spesifik kullanımları şunlardır:

1. Endüstriyel Kontrol Panelleri
Fabrikalar, üretim tesisleri ve endüstriyel ortamlarda kullanılan kontrol panellerinde, farklı sistemlerin ve makinelerin durum göstergesi olarak kullanılır. Operatörlere, hangi sistemlerin çalışır durumda olduğunu uzaktan gösterme imkanı sağlar. Bu ortamlarda, gürültü nedeniyle sesli bildirimlerin duyulması zor olduğundan, görsel göstergeler kritik öneme sahiptir. Ayrıca, çoklu makine kontrolü olan ortamlarda, her bir sistemin açık/kapalı durumunu tek bakışta görebilmek operasyonel verimliliği artırır.

2. Elektrik Dağıtım ve Güç Sistemleri
Elektrik dağıtım panolarında, farklı devreleri kontrol etmek ve hangi hatların aktif olduğunu göstermek için kullanılır. Özellikle yedek güç sistemleri, UPS üniteleri ve jeneratör kontrol panellerinde, güç kaynağının durumunu göstermek için idealdir. Acil durum güç sistemlerinde, aktif devreleri belirlemek hayati önem taşır ve LED gösterge bu durumda net bir görsel bildirim sağlar.

3. HVAC ve Bina Otomasyon Sistemleri
Isıtma, havalandırma ve iklimlendirme sistemlerinin kontrol panellerinde, farklı üniteleri yönetmek için kullanılır. Bina otomasyonunda, aydınlatma, asansör, güvenlik ve diğer sistemlerin merkezileştirilmiş kontrolünde, her bir sistemin durumunu göstermek için LED göstergeli anahtarlar tercih edilir. Sistem durumunun uzaktan izlenmesi gereken büyük binalarda, görsel bildirim önemli bir kontrol unsurudur.

4. Laboratuvar ve Test Ekipmanları
Bilimsel laboratuvarlarda kullanılan test cihazları, analiz ekipmanları ve ölçüm aletlerinde, farklı fonksiyonları kontrol etmek için kullanılır. Hassas cihazların güç durumunu göstermek, özellikle uzun süreli testlerde veya deneylerde kritiktir. LED gösterge, cihazın aktif olduğunu belirterek, deney sırasında istenmeyen güç kesintilerini önlemeye yardımcı olur.

5. Ses ve Görüntü Ekipmanları
Profesyonel ses sistemleri, stüdyo ekipmanları, yayın cihazları ve görüntü işleme ünitelerinde, farklı kanalları veya fonksiyonları kontrol etmek için kullanılır. Özellikle karanlık stüdyo ortamlarında, LED gösterge hangi sistemlerin aktif olduğunu göstererek, operatörlere kolaylık sağlar. Canlı performans ve yayın ekipmanlarında, sistem durumunun anında görülmesi hayati önem taşır.

6. Tıbbi Cihazlar ve Ekipmanlar
Hastanelerde ve sağlık merkezlerinde kullanılan tıbbi cihazlarda, farklı fonksiyonları kontrol etmek ve cihazın çalışma durumunu göstermek için kullanılır. Kritik sağlık ekipmanlarında, cihazın açık olduğunu belirtmek için güvenilir bir gösterge gereklidir. LED gösterge, sağlık personeline cihazın durumu hakkında anında geri bildirim sağlar.

7. Telekom ve Veri İletişim Sistemleri
Telekomünikasyon ekipmanları, veri merkezleri ve ağ cihazlarında, farklı hatları veya sistemleri kontrol etmek için kullanılır. Sunucu odalarında ve veri merkezlerinde, hangi sistemlerin aktif olduğunu gösteren kontrol panelleri bulunur. LED gösterge, IT personeline sistem durumu hakkında hızlı bir referans sağlar.

8. Otomotiv Test ve Bakım Ekipmanları
Araç test, tanı ve bakım ekipmanlarında, farklı test fonksiyonlarını kontrol etmek için kullanılır. Otomotiv servis istasyonlarında kullanılan cihazlarda, aktif test modunu göstermek için LED göstergeli anahtarlar tercih edilir. Teknisyenlere hangi sistemin çalıştığını göstererek, test prosedürlerinin doğru uygulanmasını sağlar.

9. Yenilenebilir Enerji Sistemleri
Güneş enerjisi, rüzgar türbinleri ve diğer yenilenebilir enerji sistemlerinin kontrol panellerinde, farklı birimleri yönetmek için kullanılır. Enerji üretim ve depolama sistemlerinde, aktif devreleri göstermek için LED göstergeli anahtarlar önemlidir. Sistem operatörlerine, hangi birimlerin çalıştığını uzaktan gösterme imkanı sağlar.

---

LED Göstergenin Fonksiyonel ve Ergonomik Faydaları

IC-131 ışıklı anahtarın LED gösterge özelliğinin sağladığı faydalar ve kullanıcı deneyimine katkıları anlatılmaktadır.

IC-131 yuvarlak anahtarın entegre LED göstergesi, sadece görsel bir ilave değil, kullanıcı deneyimini ve sistem güvenliğini artıran önemli bir fonksiyonel elementtir. Bu göstergenin sağladığı başlıca faydalar şunlardır:

1. Anlık Durum Farkındalığı
LED gösterge, anahtarın ve kontrol ettiği sistemin açık konumda olduğunu anında ve açıkça gösterir. Kullanıcılar, tek bir bakışla sistemin durumunu anlayabilir. Bu, özellikle çok sayıda kontrol içeren panellerde kritik önem taşır. Operatörlerin, hangi sistemlerin aktif olduğunu hızlıca görebilmesi, hem operasyonel verimlilik hem de güvenlik açısından değerlidir.

2. Düşük Işık Koşullarında Görünürlük
Kırmızı LED gösterge, düşük ışık koşullarında veya tamamen karanlık ortamlarda bile kolaylıkla görülebilir. Bu özellik, gece operasyonları, karanlık kontrol odaları veya loş ışıklı endüstriyel ortamlarda büyük avantaj sağlar. Kullanıcılar, ek aydınlatma ihtiyacı duymadan sistem durumunu kontrol edebilir.

3. Uzaktan İzleme Kolaylığı
LED gösterge, sistemin durumunun uzak mesafeden bile görülebilmesini sağlar. Bu, geniş kontrol odalarında veya büyük makine parkurlarında, operatörlerin bulundukları noktadan farklı sistemlerin durumunu izleyebilmelerine olanak tanır. Uzaktan görsel kontrol, zaman kazandırır ve operasyonel verimliliği artırır.

4. Güvenlik ve Hata Önleme
Aktif sistemlerin açıkça görülmesi, istenmeyen müdahaleleri ve potansiyel tehlikeleri önlemeye yardımcı olur. Özellikle tehlikeli ekipmanların kontrolünde, sistemin açık olduğunu gösteren belirgin bir gösterge, güvenlik açısından kritiktir. Ayrıca, bakım veya onarım öncesinde, hangi sistemlerin hala aktif olduğunu görerek, gerekli güvenlik önlemlerinin alınmasını sağlar.

5. Enerji Tasarrufu Bilinci
LED gösterge, kullanılmayan sistemlerin aktif kaldığını göstererek, gereksiz enerji tüketimini fark etmeyi ve önlemeyi sağlar. Kullanıcılar, işlem tamamlandıktan sonra açık kalan cihazları kolayca tespit edebilir ve kapatabilir. Bu, enerji verimliliği politikaları olan işletmelerde ve organizasyonlarda önemli bir faktördür.

6. Ergonomik Arayüz ve Kullanıcı Deneyimi
LED gösterge, kontrol panelinin kullanıcı arayüzünü daha sezgisel ve kullanıcı dostu hale getirir. Görsel geri bildirim, kullanıcının kontrol işlemlerinin başarılı olduğunu doğrulamasını sağlar. Bu, özellikle karmaşık sistemlerde, kullanıcı hatasını azaltır ve operasyonel güveni artırır.

7. Sorun Teşhisi ve Bakım Kolaylığı
LED gösterge, sistem durumunun hızlı değerlendirilmesine yardımcı olarak, sorun teşhis sürecini kolaylaştırır. Bir sistemin göstergesinin yanmaması, potansiyel bir sorunun ilk göstergesi olabilir. Bakım personeli, aktif sistemleri hızlıca tanımlayabilir ve kontrol edebilir. Bu, arıza tespit süresini kısaltır ve sistem çalışma süresini artırır.

8. Estetik ve Profesyonel Görünüm
LED göstergeli anahtarlar, kontrol panellerine profesyonel ve modern bir görünüm katar. Siyah gövde üzerindeki kırmızı LED, kontrast oluşturarak hem estetik hem de fonksiyonel bir görsel sunar. Bu, özellikle müşteri veya ziyaretçilere gösterilen ekipmanlarda olumlu bir izlenim bırakır.

Bu ergonomik ve fonksiyonel faydalar, IC-131 ışıklı anahtarı sadece bir kontrol elemanı değil, aynı zamanda kullanıcı deneyimini ve sistem güvenliğini iyileştiren bir arayüz bileşeni haline getirir. Endüstriyel tasarım ve insan-makine etkileşimi prensipleri açısından, LED göstergeli anahtarlar, modern kontrol sistemlerinin vazgeçilmez bir parçasıdır.

---

Paket İçeriği

Ürün kutusunda bulunan parçaların tam listesi aşağıda verilmiştir.

• 1 x IC-131 Yuvarlak Işıklı Anahtar (ON-OFF, 3P)

---
