IC131-0 Yuvarlak Anı Işıklı 220V Kırmızı, dekoratif amaçlı kullanılan bir aydınlatma ürünüdür. Özellikle iç mekanlarda veya özel etkinliklerde ambiyans oluşturmak için idealdir. Parlak kırmızı ışığıyla ortama canlılık katarak unutulmaz anlar yaratmanıza yardımcı olur.

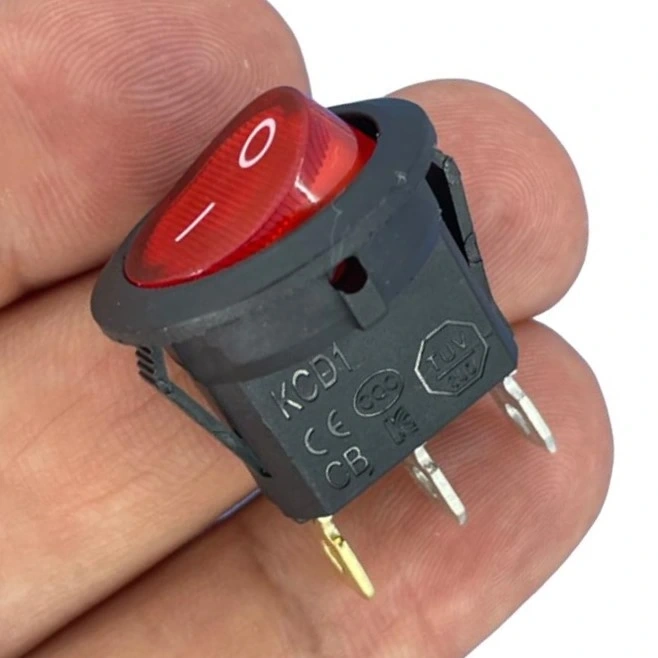

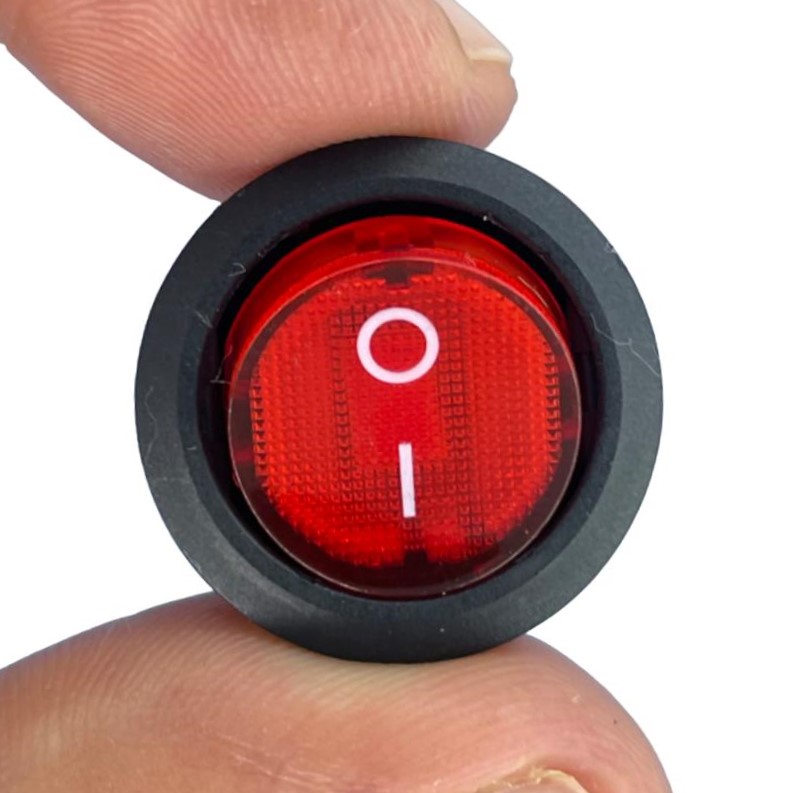

IC-131-0 Mini Yuvarlak Işıklı Anahtar, elektrik devrelerinde güvenli şekilde açma ve kapama işlevini yerine getiren, kompakt boyutlu ve durum göstergeli bir komponenttir. 3 pinli tasarımı, entegre 220V LED göstergesi ve mini yapısı ile kullanıcılara dar alanlarda dahi görsel geri bildirim sağlayan profesyonel bir üründür.

Sınırlı alanda görsel bildirim veren bir anahtar mı arıyorsunuz? IC-131-0 Mini Yuvarlak Işıklı Anahtar, ON-OFF (aç-kapa) konfigürasyonu ile basit ve etkili elektrik kontrolü sağlarken, entegre 220V LED göstergesi ile anahtarın çalışma durumunu net şekilde gösterir. Standart anahtarlardan daha küçük boyutu ile sınırlı montaj alanına sahip projelerde ideal çözüm sunar. 3 pinli yapısıyla hem devreyi kontrol etme hem de görsel bildirim sunma özelliğine sahiptir.

Özellikle küçük kontrol panelleri, DIY projeleri, model yapımı ve kompakt elektronik cihazlar için tasarlanan bu mini anahtar, klasik siyah rengi ve dikkat çekici LED göstergesi ile profesyonel bir görünüm ve işlevsellik sağlar.

---

Teknik Özellikler

IC-131-0 Mini Yuvarlak Işıklı Anahtarın detaylı teknik özellikleri listelenmektedir. Performans, fiziksel özellikler ve elektriksel değerler hakkında bilgiler bulabilirsiniz.

• Model: IC-131-0
• Tip: Mini Yuvarlak Işıklı Anahtar
• Çalışma Tipi: ON-OFF (Aç-Kapa)
• Terminal Sayısı: 3P (3 Pin)
• Kontak Tipi: SPST + LED (Tek Kutuplu Tek Yönlü + Gösterge)
• Form Faktörü: Mini Yuvarlak
• Gösterge: Kırmızı LED
• LED Voltajı: 220V AC
• Çap: Yaklaşık 15mm (kafa)
• Montaj Deliği: Yaklaşık 10mm

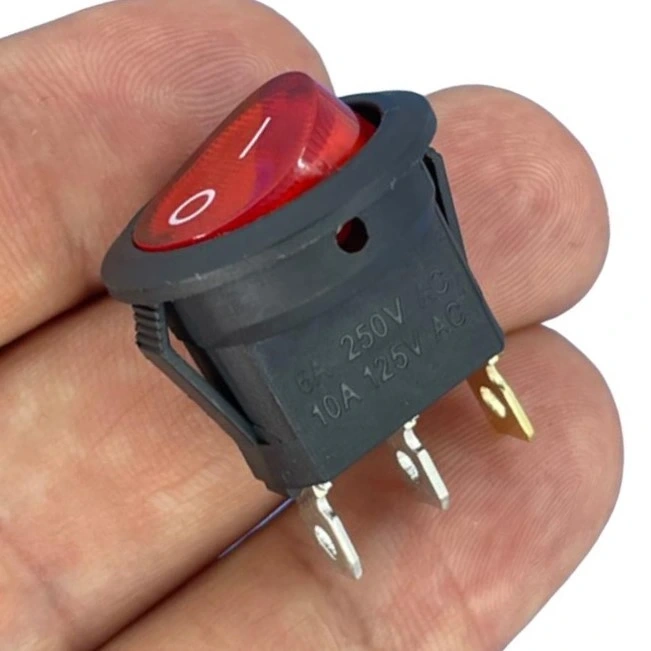

• Voltaj Değeri: 250V AC (anahtar kontakları)
• Akım Kapasitesi: 3A
• Gövde Malzemesi: Dayanıklı Plastik
• Anahtar Rengi: Siyah
• LED Rengi: Kırmızı
• Kontak Direnci: <50 mΩ
• Yalıtım Direnci: >100 MΩ
• Mekanik Ömür: >20,000 işlem döngüsü
• Çalışma Sıcaklığı: -20°C ila +60°C
• Terminal Tipi: Lehimleme Pimleri
• Gövde Uzunluğu: Yaklaşık 25mm (panel arkasına uzanan kısım)

---

Kullanım Avantajları

IC-131-0 mini ışıklı anahtarın sağladığı başlıca avantajlar aşağıda listelenmiştir. Bu özellikler, ürünün kompakt projelerde güvenle kullanılmasını sağlayan unsurları içerir.

• Kompakt Boyut: Standart anahtarlardan daha küçük, alan kısıtlı uygulamalar için ideal.
• Görsel Bildirim: Entegre 220V LED ile anahtarın durumunu gösterme.
• 3 Pin Yapısı: Hem kontrol hem gösterge fonksiyonu bir arada.
• Kolay Montaj: 10mm delik ile dar alanlara bile hızlı kurulum.
• Şebeke Uyumlu: 220V AC sistemlerde doğrudan kullanım imkanı.
• Sağlam Yapı: Dayanıklı malzemeler ile uzun ömürlü performans.
• Düşük Güç Tüketimi: LED gösterge minimum enerji harcar.
• Geniş Sıcaklık Aralığı: -20°C ile +60°C arası çalışma kabiliyeti.
• Klasik Tasarım: Profesyonel görünüm ile panel estetiğini artırma.
• Net Durum Bildirimi: Kırmızı LED ile açık durum gösterimi.

---

İdeal Kullanım Alanları

Bu mini ışıklı anahtar özellikle sınırlı alan bulunan projelerde kullanım için idealdir. Aşağıda en yaygın ve uygun kullanım alanları listelenmiştir.

• Küçük Elektrikli Cihazlar: Kompakt ev aletleri ve elektronik ekipmanlar
• Model Yapımı: Tren, uçak, gemi ve diğer model projeleri
• DIY Elektronik Projeleri: Hobi elektroniği ve özel tasarım cihazlar
• Laboratuvar Ekipmanları: Kompakt test ve ölçüm cihazları
• Ses Sistemleri: Mini amplifikatörler ve ses kontrol üniteleri
• Aydınlatma Kontrolleri: Kısıtlı alan gerektiren aydınlatma projeleri
• Endüstriyel Kontrol Panelleri: Çok sayıda kontrol gerektiren kompakt paneller
• Güvenlik Sistemleri: Alarm kontrolleri ve durum göstergeleri
• Otomasyon Projeleri: Akıllı ev ve endüstriyel kontrol sistemleri
• Sabit Bilgisayar Modifikasyonları: Özel PC projeleri ve modifikasyonları

---

Montaj ve Kullanım İpuçları

Doğru montaj ve kullanım, anahtarın performansını ve ömrünü doğrudan etkiler. Aşağıdaki ipuçları başarılı bir kurulum için önemlidir.

---

Mini Boyut Avantajları ve Konstrüksiyon Özellikleri

IC-131-0 mini yuvarlak ışıklı anahtarı, standart ışıklı anahtarlardan daha küçük boyutuyla birçok proje için önemli avantajlar sunar. Yaklaşık 15mm çapındaki kafası ve 10mm montaj deliği gerektiren yapısıyla, alan kısıtlaması olan uygulamalarda ideal bir çözümdür.

Mini Boyutun Teknik Avantajları:

• Alan Verimliliği: Daha küçük montaj deliği (10mm) sayesinde, standart anahtarların (12-20mm) kullanılamayacağı dar alanlarda bile kullanılabilir.
• Yüksek Montaj Yoğunluğu: Aynı panel alanına daha fazla kontrol elemanı yerleştirilebilir, bu da kompakt kontrol panelleri için idealdir.
• Daha Az Yapısal Zayıflama: Küçük montaj deliği, panelin yapısal bütünlüğünü daha az etkiler, özellikle ince veya hassas panellerde önemlidir.
• Düşük Ağırlık: Daha az malzeme kullanımı sayesinde hafiftir, taşınabilir veya havacılık gibi ağırlığın kritik olduğu uygulamalarda avantaj sağlar.
• Azaltılmış Derinlik: Panel arkasına daha az uzanan yapısı, sığ montaj alanları için uygundur.

Konstrüksiyon ve Yapısal Özellikler:

• Kompakt Mekanizma: Miniaturize edilmiş mekanik tasarım, standart boyutlu anahtarlarla aynı fonksiyonu daha küçük alanda sunar.
• Entegre LED Gösterge: Küçük boyutuna rağmen, 220V LED gösterge başarıyla entegre edilmiştir, bu da alan verimliliğini artırır.
• Dayanıklı Gövde Malzemesi: Yüksek kaliteli ısıya dayanıklı plastik kullanılarak küçük boyutta bile sağlamlık sağlanır.
• İnce Terminal Yapısı: Kompakt terminal dizaynı, küçük alanlarda bile güvenli bağlantı imkanı sunar.
• Çevresel Koruma: Küçük boyutuna rağmen, panel ve anahtar arasındaki temas noktasında yeterli yalıtım sağlanır.

Montaj Özellikleri:

• İnce Panel Uygunluğu: Özellikle 1-3mm kalınlığındaki paneller için idealdir. 3mm'den kalın panellerde montaj somunu yeterli diş tutmayabilir.
• Hafif Montaj Mekanizması: Mini somun ve kilitleyici sistem ile kolay ve güvenli montaj sağlanır.
• Titreşim Direnci: Küçük boyutuna rağmen, doğru montajla yüksek titreşimli ortamlarda bile güvenilir çalışma sunar.

Mini boyutlu bu anahtar, standart anahtarlarla aynı temel fonksiyonları sunarken, özellikle modern elektronik cihazların giderek küçülen boyutlarına uyum sağlayacak şekilde tasarlanmıştır. Kompakt mobil cihazlar, model yapımı, hobi elektroniği ve sınırlı alana sahip kontrol panellerinde ideal çözüm sunar.

---

3 Pin 220V LED Bağlantı Şeması ve Prensipleri

Anahtarın 3 pinli yapısı ve 220V LED göstergenin çalışma prensibi hakkında teknik bilgiler bulabilirsiniz.

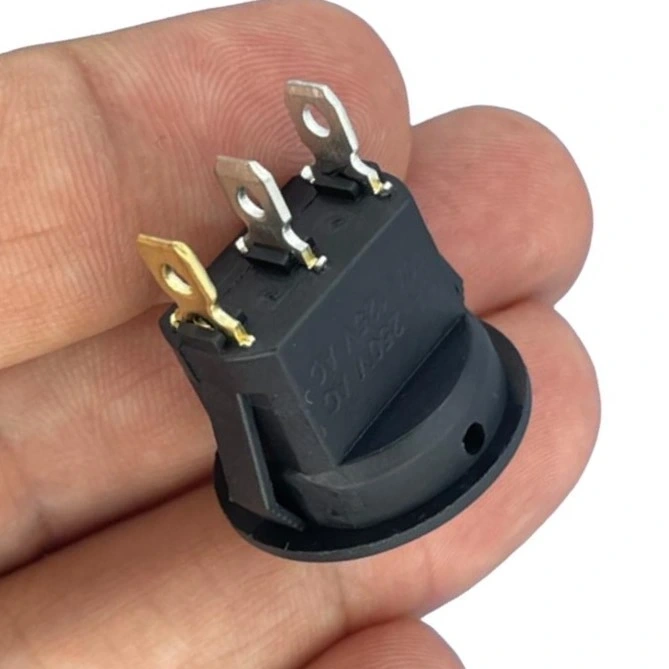

IC-131-0 mini ışıklı anahtarı, 3 pinli bağlantı yapısıyla hem anahtarlama fonksiyonu hem de 220V LED gösterge için gerekli bağlantıları tek bir komponentte birleştirir. Bu yapı, özellikle şebeke voltajıyla çalışan sistemlerde pratik ve güvenli bir kontrol çözümü sunar.

3 pin bağlantı şeması genellikle şu şekilde düzenlenir:

• Pin 1: Anahtar terminali - güç girişi (faz)
• Pin 2: Anahtar terminali - güç çıkışı (yüke giden)
• Pin 3: LED terminali - genellikle nötr bağlantısı

220V LED göstergenin çalışma prensibi:

• Dahili Direnç: LED göstergede, yüksek şebeke voltajını LED için güvenli seviyeye düşüren dahili bir seri direnç bulunur.
• Glow Discharge Teknolojisi: Bazı modellerde LED yerine neon gösterge teknolojisi kullanılır, bu da alternatif akımla doğrudan çalışabilir.
• Anahtar ON Konumunda: Hem yüke güç gider hem de LED yanar, kırmızı gösterge devrenin aktif olduğunu bildirir.
• Anahtar OFF Konumunda: Yük ve LED'e güç gitmez, gösterge söner.

220V AC Sistemlerde Bağlantı:

1. Faz hattını Pin 1'e bağlayın (güç girişi).
2. Pin 2'den çıkan hattı kontrol edilecek cihaza bağlayın.
3. Pin 3'e nötr hattını bağlayın (LED gösterge için).
4. Cihazın diğer ucunu doğrudan nötr hattına bağlayın.

Bu bağlantı şemasında, anahtar ON konumuna getirildiğinde, faz hattı cihaza iletilir ve aynı zamanda LED gösterge de yanar. Anahtar OFF konumuna getirildiğinde ise, hem cihaza giden güç kesilir hem de LED söner.

Bağlantı Yaparken Dikkat Edilmesi Gereken Önemli Noktalar:

• Elektrik Güvenliği: 220V AC şebeke voltajı ile çalışırken, tüm elektrik güvenliği standartlarına uyulmalıdır.
• Doğru Polarite: LED göstergenin çalışması için doğru terminal bağlantıları önemlidir.
• Terminal Tanımları: Terminaller ürün üzerinde işaretlenmiş olabilir. İşaretleme yoksa multimetre ile kontrol edin.
• Yalıtım: Tüm terminal bağlantıları düzgün şekilde yalıtılmalıdır, özellikle mini boyutlu anahtarlarda terminal aralıkları daha dar olabilir.
• Kablo Kesiti: 3A akım kapasitesine uygun kablo kesiti kullanılmalıdır (en az 0.5mm²).
• Titreşim Faktörü: Mini anahtarların terminal bağlantıları daha hassas olabilir, titreşimli ortamlarda sağlam lehimleme yapılmalıdır.

IC-131-0 mini ışıklı anahtarın 3 pinli yapısı, kompakt boyutlarına rağmen tam fonksiyonlu bir kontrol ve bildirim imkanı sağlar. Bu yapı, özellikle sınırlı alana sahip ancak görsel geri bildirim gerektiren projelerde büyük avantaj sunar.

---

Kompakt Projelerde Kullanım ve Uygulama Örnekleri

IC-131-0 mini ışıklı anahtarın kompakt projelerde nasıl kullanıldığı ve pratik uygulama örnekleri hakkında detaylı bilgiler bulabilirsiniz.

IC-131-0 mini ışıklı anahtar, özellikle sınırlı alan gerektiren projelerde çeşitli yaratıcı uygulamalara imkan tanır. Kompakt boyutu ve entegre görsel geri bildirim özelliği, bu anahtarı dar alanlı projelerde ideal bir komponent haline getirir.

1. Model Yapımı ve Minyatür Dioramalar
Model tren, uçak, gemi ve diorama projelerinde, gerçekçi ışık ve güç kontrolü sağlamak için kullanılır. Özellikle HO ve N ölçekli model trenlerde, istasyon platformları, demiryolu geçitleri ve bina aydınlatmaları için ideal bir kontrol bileşenidir. Mini boyutu, ölçek gerçekliğini bozmadan entegre edilebilir, LED göstergesi ise hangi sistemlerin aktif olduğunu gösterir.

2. Elektronik Hobi Projeleri ve DIY Cihazlar
Hobi elektronik projelerinde, özellikle Arduino ve Raspberry Pi gibi platformlarla yapılan DIY cihazlarda, ana güç kontrolü veya çoklu sistem kontrolü için kullanılır. Mini boyutu, prototipleme kartlarında ve küçük proje kutularında minimum alan kaplar. Güç durumunu gösterme özelliği, batarya ile çalışan projelerde gereksiz enerji tüketimini önlemeye yardımcı olur.

3. Masaüstü Test Ekipmanları ve Ölçüm Cihazları
Elektronik laboratuvarlarında kullanılan kompakt test cihazları, güç kaynakları ve ölçüm ekipmanlarında, farklı devreleri veya fonksiyonları kontrol etmek için idealdir. Küçük ön panellere bile sığabilen boyutu, çok sayıda kontrol gerektiren ekipmanlarda alan tasarrufu sağlar. LED gösterge, hangi test devresinin aktif olduğunu gösterir.

4. Küçük Ev Aletleri ve Taşınabilir Cihazlar
Mini mutfak aletleri, taşınabilir ısıtıcılar, kişisel bakım cihazları gibi kompakt ev aletlerinde, güç kontrolü için kullanılır. Bu cihazlarda sınırlı panel alanı olduğundan, minimal boyutlu kontrol elemanları gereklidir. LED gösterge, cihazın açık olduğunu net şekilde gösterir, bu da güvenlik açısından önemlidir.

5. Akıllı Ev Kontrol Panelleri
Duvar tipi akıllı ev kontrol panellerinde, farklı sistemleri (aydınlatma, perde, ısıtma vb.) yönetmek için kompakt bir çözüm sunar. Minimal boyutu sayesinde, tek bir standart elektrik kasasına birden fazla anahtar sığdırılabilir. LED gösterge, hangi sistemlerin aktif olduğunu uzaktan bile görmeyi sağlar.

6. DJ ve Ses Kontrol Ekipmanları
Portatif DJ kontrol üniteleri, mini mikserler veya MIDI kontrol cihazları gibi kompakt ses ekipmanlarında, farklı kanalları veya fonksiyonları kontrol etmek için kullanılır. Özellikle kapalı ve karanlık ortamlarda, LED gösterge sistemin durumunu net şekilde gösterir.

7. Bilgisayar ve Donanım Modifikasyonları
Özel PC ve donanım modifikasyonlarında, fan kontrolü, RGB aydınlatma veya yardımcı güç sistemlerini yönetmek için kullanılır. Standart 5.25" veya 3.5" sürücü bölmelerine çok sayıda kontrol yerleştirmek mümkündür. LED gösterge, aktif sistemleri gösterir ve estetik bir görünüm sağlar.

8. Araç İçi Modifikasyonlar ve Özel Kontrol Panelleri
Araç içi özel kontrol panellerinde, ek aydınlatma, ses sistemleri veya yardımcı ekipmanları kontrol etmek için idealdir. Standart 52mm (2") gösterge bölmelerine alternatif olarak, daha fazla kontrol elemanı sığdırılabilir. Gece sürüşlerinde LED gösterge hangi sistemlerin açık olduğunu gösterir.

9. IoT ve Endüstriyel Kontrol Sistemleri
Endüstriyel nesnelerin interneti (IoT) cihazlarında ve kompakt kontrol sistemlerinde, manuel müdahale gerektiren fonksiyonlar için kullanılır. Sınırlı alanlarda çok sayıda kontrol gerektiğinden, mini boyutlu anahtarlar ideal çözümdür. LED gösterge, sistemin uzaktan izlenebilmesini sağlar.

10. Tıbbi ve Laboratuvar Cihazları
Kompakt medikal cihazlar ve taşınabilir laboratuvar ekipmanlarında, farklı fonksiyonları veya modları kontrol etmek için kullanılır. Sınırlı panel alanında maksimum kontrol imkanı sağlar. LED gösterge, özellikle kritik fonksiyonların durumunu göstermek için önemlidir.

---

Paket İçeriği

Ürün kutusunda bulunan parçaların tam listesi aşağıda verilmiştir.

• 1 x IC-131-0 Mini Yuvarlak Işıklı Anahtar (220V, 3P)

---
