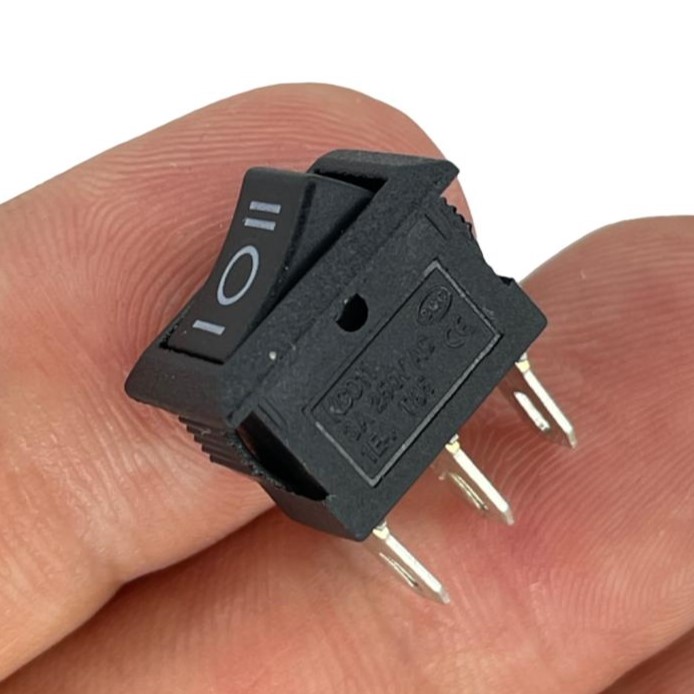

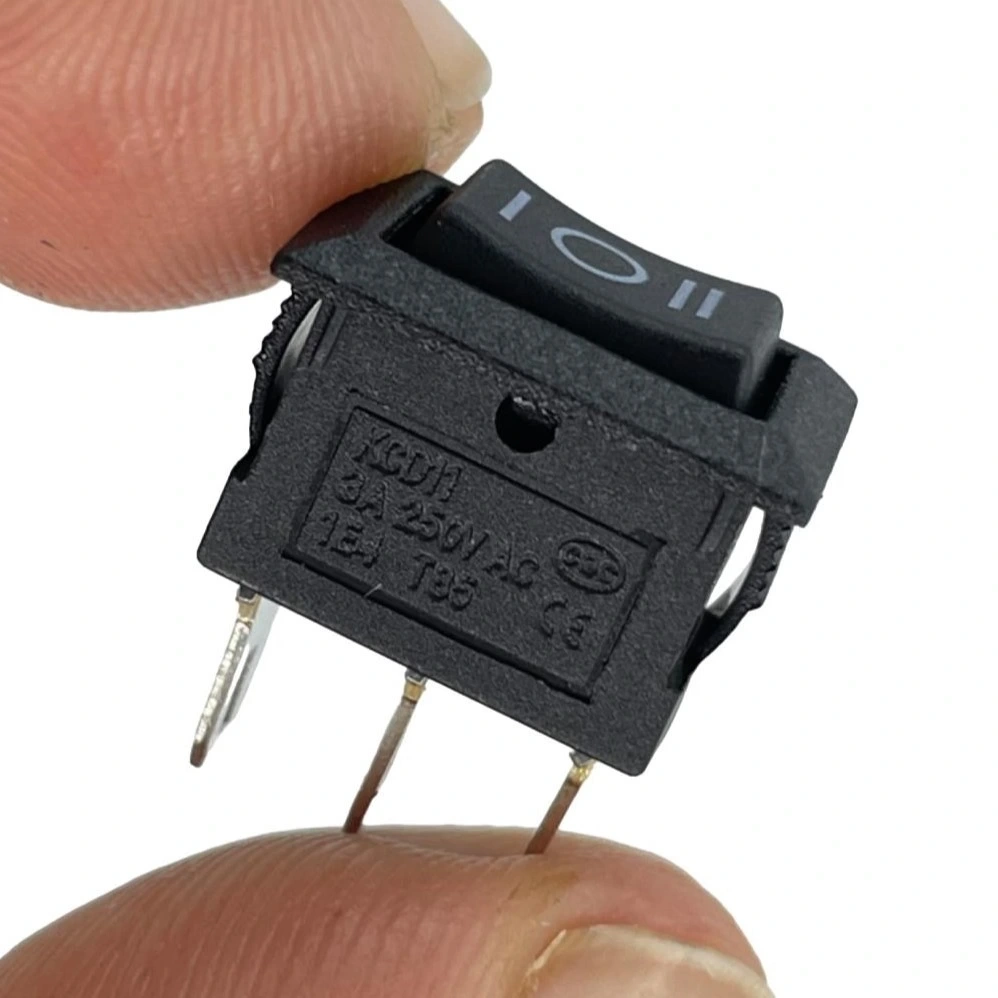

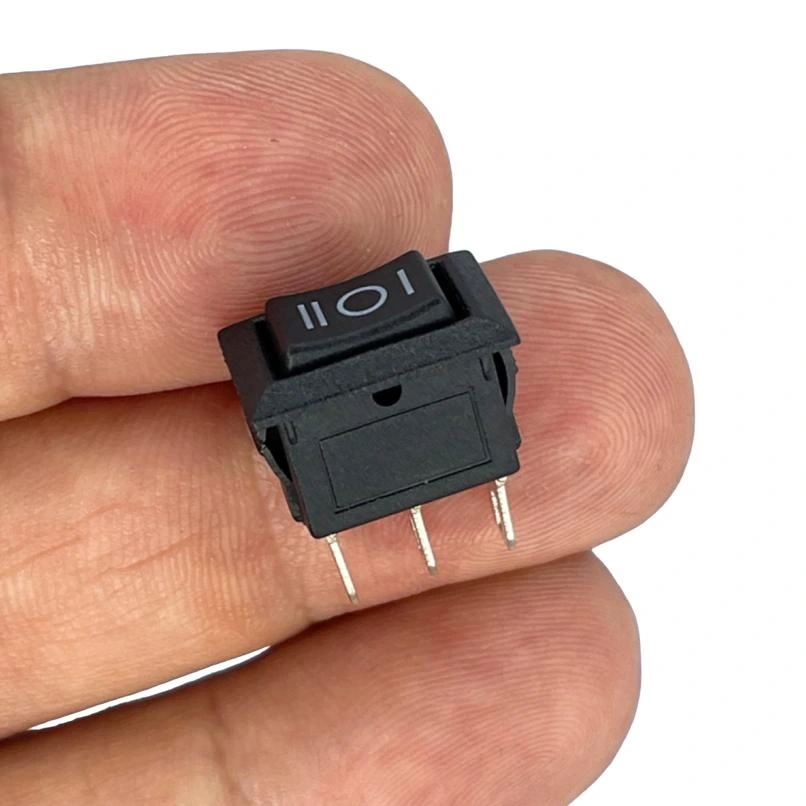

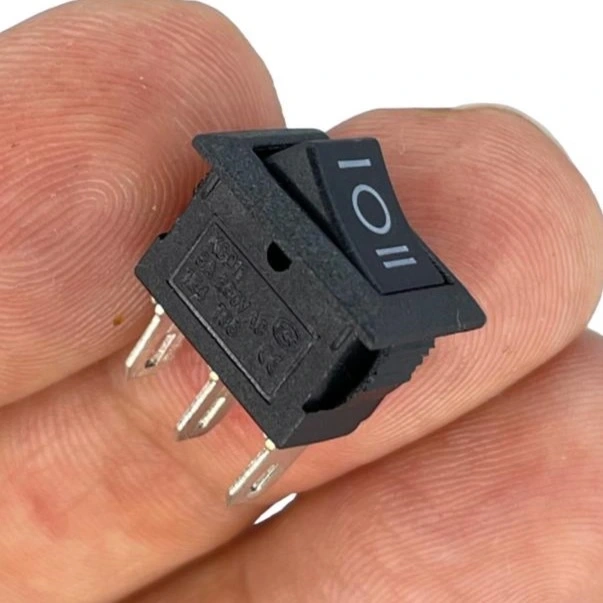

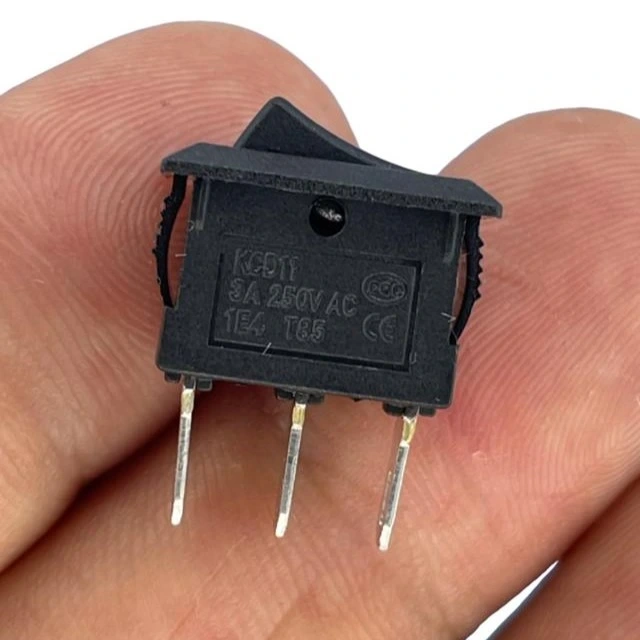

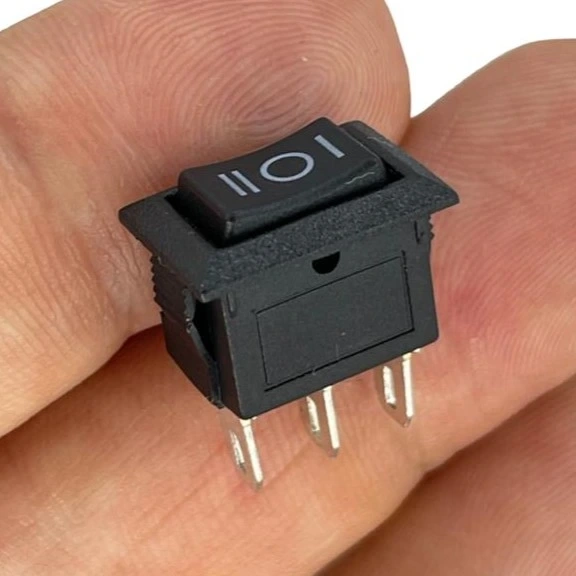

IC-125B-5 Mini Işıksız Anahtar ON-OFF-ON 3P

IC-125B-5 Mini Işıksız Anahtar ON-OFF-ON 3P

Bu anahtar, elektrik devrelerinde kullanılan bir kontrol anahtarıdır. ON-OFF-ON özelliği sayesinde üç farklı pozisyonu vardır: açık, kapalı ve diğer bir devreye geçiş. Işıksız olduğu için üzerinde herhangi bir ışık gösterimi bulunmaz.

IC-125B-5 Mini Işıksız Anahtar, kompakt boyutları ve üç konumlu yapısı ile elektronik projeleriniz için ideal bir kontrolcüdür. 3 pinli SPDT (Tek Kutuplu Çift Yönlü) tasarımı, tek bir devreyi iki farklı yöne yönlendirme imkanı sunar.

Küçük boyutlu ve çok yönlü bir kontrol anahtarı mı arıyorsunuz? IC-125B-5 Mini Işıksız Anahtar, ON-OFF-ON üç konumlu ve 3 pinli yapısı ile sınırlı alan gerektiren uygulamalar için mükemmel çözüm sunar. Merkezi kapalı (OFF) konumu sayesinde, bir girişin iki farklı çıkışa yönlendirilmesi veya tamamen kapatılması mümkündür.

Kompakt tasarımı, yüksek kaliteli malzemeleri ve güvenilir mekanizması ile uzun ömürlü performans sağlayan bu mini anahtar, elektronik projelerde, model araçlarda, ses sistemlerinde ve kontrol panellerinde yaygın olarak kullanılır.

---

Teknik Özellikler

IC-125B-5 Mini Işıksız Anahtarın detaylı teknik özellikleri listelenmektedir.

• Model: IC-125B-5
• Tip: Mini Işıksız Anahtar
• Çalışma Tipi: ON-OFF-ON (Aç-Kapa-Aç)
• Terminal Sayısı: 3P (3 Pin)
• Kontak Tipi: SPDT (Tek Kutuplu Çift Yönlü)
• Form Faktörü: Mini Boy
• Gösterge: Yok (Işıksız)
• Boyutlar: Yaklaşık 15x10mm (ön panel)
• Montaj Deliği: Yaklaşık 6mm
• Voltaj Değeri: 125V AC
• Akım Kapasitesi: 3A
• Gövde Malzemesi: Dayanıklı Plastik ve Metal
• Anahtar Rengi: Siyah
• Kontak Malzemesi: Gümüş Alaşım
• Kontak Direnci: <20 mΩ
• Yalıtım Direnci: >100 MΩ
• Mekanik Ömür: >30,000 işlem döngüsü
• Çalışma Sıcaklığı: -20°C ila +70°C
• Terminal Tipi: Lehimleme Pimleri
• Koruma Sınıfı: IP40 (panele monte edildiğinde ön yüz)

---

Kullanım Avantajları

IC-125B-5 mini anahtarın sağladığı temel avantajlar aşağıda listelenmiştir.

• Kompakt Tasarım: Minimum alan gerektiren ultra küçük boyut.
• Üç Konumlu Çalışma: ON-OFF-ON yapısı ile çok yönlü kontrol.
• Tek Devre Yönlendirme: SPDT yapısı ile aktif yönü seçme imkanı.
• Kolay Montaj: Standart 6mm delik ile hızlı kurulum.
• Güvenli Orta Konum: Merkezi OFF pozisyonu ile tam kapatma.
• Düşük Profil: Panel yüzeyinden minimum çıkıntı yapan tasarım.
• Yeterli Akım Kapasitesi: 3A değeri ile küçük cihazları kontrol edebilme.
• Geniş Sıcaklık Aralığı: -20°C ile +70°C arası çalışma kabiliyeti.
• Uzun Ömürlü Mekanizma: 30,000+ işlem döngüsü ile dayanıklılık.
• Çok Yönlü Uygulama: Farklı projelerde kullanılabilme esnekliği.

---

İdeal Kullanım Alanları

Bu mini ON-OFF-ON anahtar birçok farklı uygulamada kullanım için uygundur.

• Elektronik Hobi Projeleri: Arduino ve DIY elektronik uygulamaları
• Model Araçlar: RC arabalarda yön ve fonksiyon kontrolü
• Ses Sistemleri: Sinyal yönlendirme ve kanal seçimi
• Küçük Elektronik Cihazlar: Mod veya fonksiyon seçimi
• Bilgisayar Modding: Fan kontrolü ve aksesuar yönetimi
• Ölçüm Cihazları: Aralık ve fonksiyon seçimi
• Taşınabilir Ekipmanlar: Pil beslemeli cihazlarda güç kontrolü
• Laboratuvar Ekipmanları: Test ve ölçüm cihazlarında kontrol
• Oyuncak Modifikasyonları: Fonksiyon ve özellik kontrolü
• Aksesuarlar ve Akıllı Cihazlar: Mod seçimi ve özellik kontrolü

---

Montaj ve Kullanım İpuçları

Doğru montaj ve kullanım, anahtarın performansını ve ömrünü etkiler.

---

SPDT Yapısı ve ON-OFF-ON Çalışma Prensibi

IC-125B-5 anahtarın bağlantı yapısı ve çalışma prensibini anlamak, doğru kullanım için önemlidir.

IC-125B-5 mini anahtarı, 3 pin bağlantı yapısına sahip SPDT (Tek Kutuplu Çift Yönlü) ve ON-OFF-ON (Aç-Kapa-Aç) konfigürasyonlu bir anahtardır.

SPDT Yapısı: Bu yapı, tek bir girişin (ortak pin) iki farklı çıkışa yönlendirilmesini sağlar. Toplam 3 pin içerir:

• Orta Pin: COM (Common) - Ortak giriş pini
• Üst Pin: İlk ON konumunda aktif olan çıkış
• Alt Pin: İkinci ON konumunda aktif olan çıkış

ON-OFF-ON Çalışma Prensibi:

• Üst Konum (İlk ON): Ortak pin (COM) ile üst pin arasında bağlantı kurulur, alt pin izole edilir.
• Orta Konum (OFF): Tüm pinler arasında bağlantı kesilir, hiçbir elektrik akışı gerçekleşmez.
• Alt Konum (İkinci ON): Ortak pin (COM) ile alt pin arasında bağlantı kurulur, üst pin izole edilir.

Tipik Kullanım Senaryoları:

1. Sinyal Yönlendirme: Tek bir sinyal kaynağını iki farklı hedef devre arasında yönlendirme.
2. Üç Modlu Kontrol: Aktif-Kapalı-Alternatif Aktif şeklinde çalışan sistemler.
3. DC Motor Yön Kontrolü: İleri-Dur-Geri kontrol şeması oluşturma.

Bağlantı Notları:

• Pinleri doğru tanımlamak için multimetre kullanılabilir.
• Anahtarın ön yüzüne göre pin pozisyonları değişebilir, bu nedenle test etmek önemlidir.
• Lehimleme işlemleri kısa süreli ve uygun sıcaklıkta yapılmalıdır.
• Tüm bağlantılar uygun şekilde yalıtılmalıdır.

---

Küçük Elektronik Projelerde Kullanım

IC-125B-5 mini anahtar, boyutunun küçüklüğü ve çok yönlü işlevselliği sayesinde, hobi elektronik ve DIY projelerinde yaygın olarak kullanılır. Özellikle sınırlı alan bulunan projelerde tercih edilir.

Arduino ve Mikrodenetleyici Projeleri:

• Mod Seçimi: Projenin farklı çalışma modları arasında geçiş yapma. Orta konumda (OFF) sistem beklemede kalır.
• Sensör Seçimi: Tek bir mikrodenetleyici pinini iki farklı sensör arasında paylaştırma.
• Güç Yönetimi: Arduino'yu normal güç, kapalı veya düşük güç moduna alma.
• Veri Yönlendirme: Seri iletişim hatlarını farklı cihazlara yönlendirme.

Küçük Robotik Uygulamalar:

• Motor Yön Kontrolü: Küçük DC motorların ileri-dur-geri kontrolü.
• Fonksiyon Seçimi: Robot davranışları arasında manuel geçiş yapma.
• Sensor Modu: Farklı algılama modları arasında geçiş yapma.

Ses ve Sinyal İşleme Projeleri:

• Sinyal Kaynağı Seçimi: İki farklı ses giriş kaynağını tek bir çıkışa yönlendirme.
• Filtre Seçimi: Farklı sinyal işleme devreleri arasında geçiş yapma.
• Efekt Seçimi: Ses efekt devrelerinde farklı modlar arasında seçim yapma.

Elektronik Oyuncak Modifikasyonları:

• Hız Kontrolü: Düşük-Kapalı-Yüksek hız seçenekleri sağlama.
• Işık Efektleri: Farklı LED paterni veya renk modları arasında geçiş yapma.
• Ses Efektleri: Farklı ses modları arasında seçim yapma.

Kompakt Güç Kontrol Sistemleri:

• Batarya Seçimi: Ana batarya, kapalı veya yedek batarya arasında geçiş.
• Şarj Kontrolü: Normal şarj, kapalı veya hızlı şarj modları seçimi.
• Güç Tasarrufu: Normal, kapalı veya düşük güç modları arasında geçiş.

---

DC Motor Kontrolü ve Model Araç Uygulamaları

IC-125B-5 ON-OFF-ON mini anahtar, özellikle küçük DC motorların yön kontrolü ve model araç uygulamalarında pratik çözümler sunar. Kompakt yapısı, bu tür projelerde alan kısıtlaması olan yerlerde ideal kullanım sağlar.

Basit DC Motor Yön Kontrolü:

1. Temel Bağlantı Şeması:
   • Orta pin (COM): Güç kaynağının pozitif (+) ucu bağlanır.
   • Üst ve alt pinler: DC motorun iki ucuna bağlanır.
   • Motorun diğer ucu: Doğrudan güç kaynağının negatif (-) ucuna bağlanır.
2. Çalışma Prensibi:
   • Üst konum (ON): Motor bir yönde çalışır.
   • Orta konum (OFF): Motor durur.
   • Alt konum (ON): Motor ters yönde çalışır.

Model Araçlarda Kullanım:

• Motor Yön Kontrolü: RC model arabalarda ileri-durma-geri hareketi sağlama.
• Işık Kontrolü: Normal farlar, kapalı ve uzun farlar arasında geçiş.
• Fonksiyon Seçimi: Model araçta farklı özellikleri aktifleştirme.
• Hız Kademesi: Düşük hız, durma ve yüksek hız seçimi.

Demiryolu Modellerinde Kullanım:

• Tren Kontrolü: İleri-durma-geri hareketi sağlama.
• Makaslar: Ray değiştirme mekanizmalarını kontrol etme.
• Sinyal Sistemleri: Farklı sinyal modları arasında geçiş yapma.

DC Motor Kontrolü için Önemli Notlar:

• Akım Sınırı: 3A akım kapasitesi, küçük ve orta boy DC motorlar için yeterlidir. Daha büyük motorlar için röle kullanılmalıdır.
• Koruma Devreleri: Motorun ters EMK'sına karşı koruma için her motor ucuna ters paralel diyot bağlanmalıdır.
• Ani Yön Değişimi: Motorun çalışırken aniden yön değiştirmesi, hem motor hem de anahtar için zararlıdır. Önce orta konuma (OFF) getirilerek motorun durması beklenir, sonra yön değiştirilir.
• Isınma: Uzun süreli yüksek akım çekilen uygulamalarda, anahtar ısınabilir. Uygun havalandırma sağlanmalıdır.

---

Paket İçeriği

Ürün kutusunda bulunan parçaların listesi.

• 1 x IC-125B-5 Mini Işıksız Anahtar (ON-OFF-ON, 3P)

---
