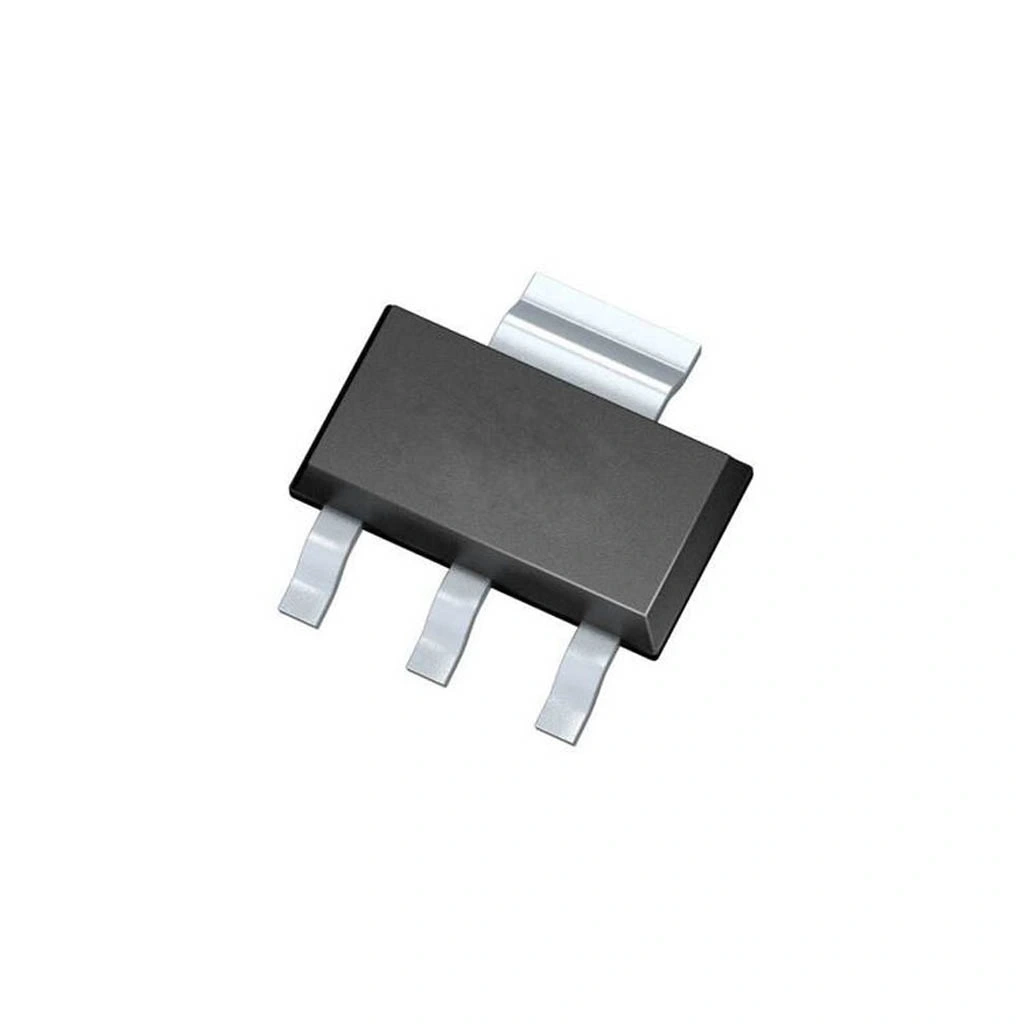

HT7536-1 3.6V 100mA Lineer Voltaj Regülatör Sot-89

HT7536-1 3.6V 100mA Lineer Voltaj Regülatör SOT-89

HT7536-1, Holtek Semiconductor tarafından üretilen düşük düşüm (low dropout) lineer voltaj regülatörüdür. SOT-89 yüzey montaj paketinde sunulan bu kompakt entegre, 4.6V-30V giriş voltaj aralığı ile çalışarak sabit 3.6V çıkış voltajı sağlar.

Maksimum 100mA çıkış akımı, düşük güç tüketimi ve dahili aşırı sıcaklık koruması sunan bu güç entegresi, minimum harici bileşen gereksinimi ile PCB alanından tasarruf sağlar. Yalnızca bir adet çıkış kapasitörü ile çalışabilme özelliği, devre tasarımını basitleştirir.

160mV (tipik) düşük düşüm voltajı ile entegreler arasında öne çıkan HT7536-1, elektronik komponentler içinde özellikle batarya ile çalışan sistemler, mobil cihazlar ve düşük güçlü sensör devreleri için ideal bir voltaj regülasyon çözümüdür.

---

Teknik Özellikler

HT7536-1 3.6V 100mA Lineer Voltaj Regülatör SOT-89'un detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Holtek Semiconductor
• Ürün Serisi: HT75xx
• Model: HT7536-1
• Regülatör Tipi: Lineer, Low Dropout (LDO)
• Çıkış Voltajı: 3.6V (Sabit)
• Çıkış Voltaj Toleransı: ±2% (tipik)
• Maksimum Çıkış Akımı: 100mA
• Giriş Voltaj Aralığı: 4.6V - 30V
• Minimum Giriş Voltajı: 4.6V
• Maksimum Giriş Voltajı: 30V
• Dropout Voltajı: 160mV (tipik, 50mA yükte)
• Line Regulation: 0.05% (tipik)
• Load Regulation: 0.1% (tipik)
• Çalışma Sıcaklığı: -40°C ile +85°C arası
• Güç Dağılımı: 400mW (maksimum)
• Çıkış Gürültüsü: 50µV (tipik)
• Paket Tipi: SOT-89
• Montaj Tipi: Yüzey Montaj (SMD/SMT)
• Pin Sayısı: 3
• Quiescent Current: 5µA (tipik)
• Koruma Özellikleri: Termal koruma, kısa devre koruması
• PSRR (Power Supply Rejection Ratio): 70dB (tipik, 100Hz)
• Termal Direnç (Junction-to-Ambient): 220°C/W
• RoHS Uyumluluğu: Evet
• Boyutlar: Yaklaşık 4.5mm x 4.3mm x 1.5mm (SOT-89 paketi)
• Minimum Harici Komponent: 1 adet çıkış kapasitörü

---

Kullanım Alanları

HT7536-1 3.6V 100mA Lineer Voltaj Regülatör SOT-89'un kullanılabileceği çeşitli alanlar ve proje örnekleri.

Batarya Beslemeli Sistemler

• Li-Ion/Li-Po bataryadan 3.6V regülasyonu
• Taşınabilir sensör modülleri
• Giyilebilir elektronik cihazlar
• Uzun ömürlü batarya uygulamaları
• Kablosuz sensör ağları

IoT ve Kablosuz Cihazlar

• Bluetooth modülleri
• RF verici/alıcı devreleri
• Wi-Fi sensör düğümleri
• Düşük güçlü IoT cihazları
• LoRa/Zigbee modülleri

Sensör Uygulamaları

• Sıcaklık ve nem sensör devreleri
• Gaz ve hava kalitesi sensörleri
• Hareket ve jiroskop sensörleri
• Basınç sensör modülleri
• Hassas ölçüm cihazları

Medikal ve Giyilebilir Cihazlar

• Sağlık izleme cihazları
• Aktivite takipçileri
• Taşınabilir tıbbi cihazlar
• İmplante edilebilir ekipmanlar
• Hasta monitörleme sistemleri

Endüstriyel Kontrol Sistemleri

• Uzaktan veri toplama üniteleri
• Düşük güçlü analog sensörler
• Veri kaydediciler
• Referans voltaj kaynakları
• Hassas analog devreler

---

Avantajlar ve Özellikler

HT7536-1 3.6V 100mA Lineer Voltaj Regülatör SOT-89'un sağladığı avantajlar ve çözümler.

• Düşük Dropout Voltajı: 160mV tipik dropout ile verimli çalışma
• Ultra Düşük Quiescent Akım: 5µA ile batarya ömrünü uzatma
• Geniş Giriş Voltaj Aralığı: 4.6V-30V ile esnek güç kaynağı seçimi
• Dahili Korumalar: Termal koruma ve kısa devre koruması özellikleri
• Minimum Harici Komponent: Sadece bir çıkış kapasitörü ile çalışabilme
• Kompakt SOT-89 Paketi: PCB alanından tasarruf ve kolay montaj
• Düşük Gürültü: Hassas analog uygulamalar için temiz çıkış voltajı
• Yüksek PSRR: 70dB güç kaynağı gürültü bastırma oranı
• Geniş Çalışma Sıcaklığı: -40°C ile +85°C arası endüstriyel sıcaklık aralığı
• Voltaj Hassasiyeti: ±2% çıkış toleransı ile kararlı besleme

---

Devre Tasarımı ve Uygulama

HT7536-1 3.6V 100mA Lineer Voltaj Regülatör SOT-89'un devre tasarımı ve uygulaması hakkında detaylar.

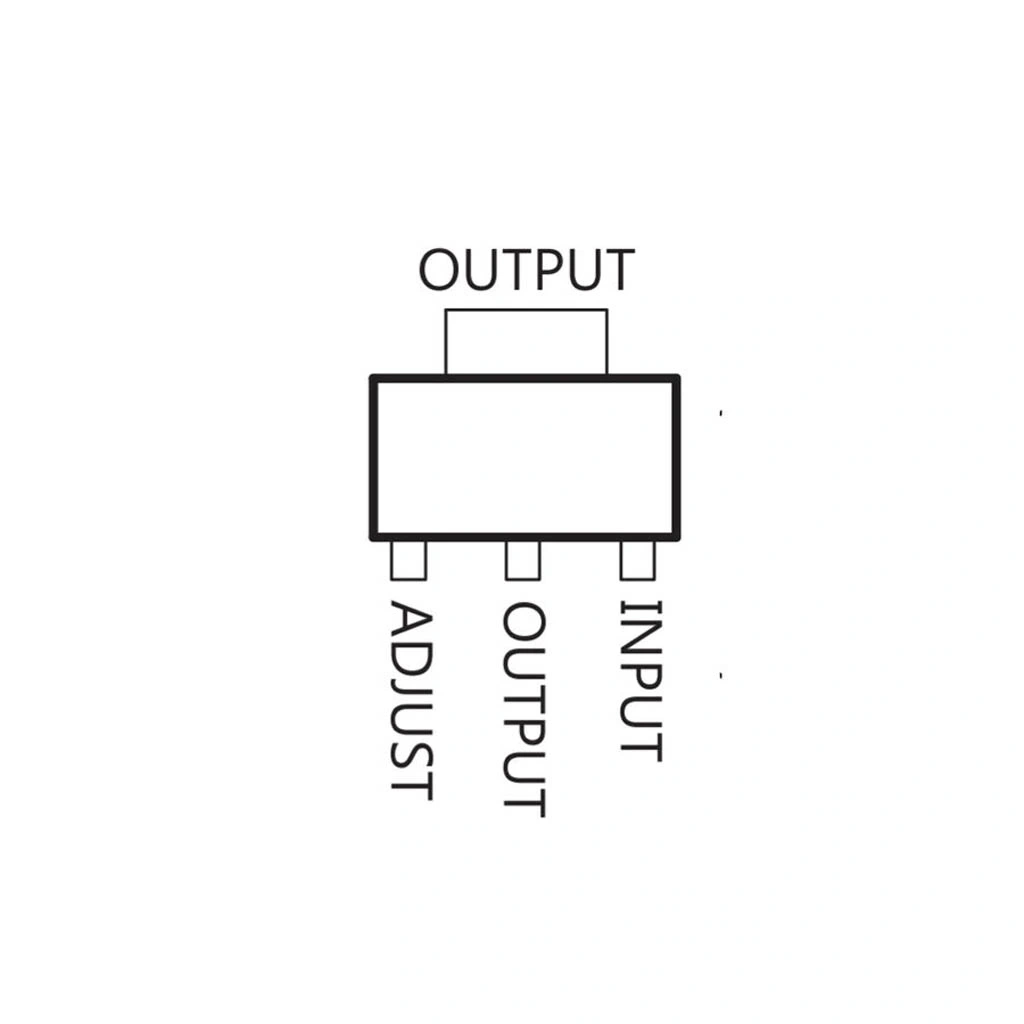

Pin Konfigürasyonu

SOT-89 paketindeki HT7536-1 regülatörünün pin yerleşimi.

• Pin 1: GND (Toprak)
• Pin 2: VOUT (3.6V Çıkış)
• Pin 3: VIN (Giriş Voltajı)

Temel Devre Şeması

HT7536-1 regülatörü için temel uygulama devresi ve gerekli harici komponentler.

Gerekli Komponentler:

• 1x HT7536-1 3.6V Regülatör
• 1x 1µF Çıkış Kapasitörü (Seramik veya Tantalum)
• Opsiyonel: 1x 1µF Giriş Kapasitörü (Uzak güç kaynağı durumunda)
• Opsiyonel: 1x LED ve Direnç (güç göstergesi için)

Temel Devre Bağlantıları:

1. VIN (Pin 3) giriş güç kaynağına bağlanır (4.6V-30V)
2. GND (Pin 1) toprak hattına bağlanır
3. VOUT (Pin 2) 3.6V çıkışı sağlar
4. 1µF kapasitör VOUT ve GND arasına bağlanır
5. Opsiyonel 1µF giriş kapasitörü VIN ve GND arasına bağlanabilir

PCB Tasarım Önerileri

HT7536-1 regülatörü için PCB tasarım önerileri ve dikkat edilmesi gereken noktalar.

• Komponent Yerleşimi:
  • Çıkış kapasitörünü regülatöre mümkün olduğunca yakın yerleştirin
  • GND pin bağlantısını kalın izlerle veya geniş bakır alanla yapın
  • Giriş ve çıkış hatlarını kısa tutun
  • Sağlam bir toprak düzlemi oluşturun
• Termal Yönetim:
  • SOT-89 paketi altında termal viaları PCB'nin alt tarafına bağlayın
  • Regülatörün çevresinde bakır alan bırakarak ısı dağılımını iyileştirin
  • Maksimum yük altında çalışırken termal performansa dikkat edin
  • Yüksek ortam sıcaklıklarında yük akımını sınırlayın
• Gürültü Azaltma:
  • Analog ve dijital toprak hatlarını uygun şekilde ayırın
  • Yüksek frekans gürültüsü için ilave bypass kapasitörleri ekleyin
  • Hassas analog devreler için LC filtresi düşünün
  • Regülatör çıkışını gürültülü dijital hatlardan uzak tutun

Uygulama Örnekleri

HT7536-1 regülatörü ile farklı devre uygulamaları.

Batarya Beslemeli Sensör Modülü:

• Giriş: 3.7V Li-Ion Batarya veya 2xAAA Pil (3V)
• Çıkış: 3.6V/50mA
• 1µF seramik çıkış kapasitörü
• Düşük güç modu için kontrol transistörü
• Sensörler için ilave 100nF bypass kapasitörleri

3.6V Besleme Devreleri:

• Giriş: 5V veya 9V DC Adaptör
• Çıkış: 3.6V/100mA
• 4.7µF tantalum çıkış kapasitörü
• Giriş filtresi: 10µF ve 100nF paralel
• LED güç göstergesi (3.6V, 1kΩ, LED)

Hassas Referans Voltaj Kaynağı:

• Giriş: 5V veya 12V
• Çıkış: 3.6V düşük gürültülü referans
• LC çıkış filtresi (10µH + 10µF)
• Çoklu bypass kapasitörleri (10µF, 1µF, 100nF)
• RF gürültü bastırma için ferrit boncuk

---

Sorun Giderme ve İpuçları

HT7536-1 3.6V 100mA Lineer Voltaj Regülatör SOT-89 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Kararsız Çıkış Voltajı: Çıkış kapasitörünü kontrol edin, değerini artırın, regülatöre daha yakın yerleştirin
• Çıkış Yok: Giriş voltajını kontrol edin (min. 4.6V), pin bağlantılarını doğrulayın, kısa devre olup olmadığını kontrol edin
• Aşırı Isınma: Yük akımını kontrol edin, PCB termal tasarımını iyileştirin, giriş voltajını düşürün
• Gürültülü Çıkış: Çıkış kapasitörünü artırın, bypass kapasitörleri ekleyin, PCB düzenini gözden geçirin
• Yetersiz Çıkış Akımı: Giriş voltajını kontrol edin, termal kısıtlamaları gözden geçirin, daha büyük regulatör düşünün

Batarya Ömrünü Optimize Etme

HT7536-1 regülatörünün batarya ömrünü uzatma stratejileri.

• Düşük Güç Tasarımı:
  • Kullanılmadığında regülatörü devre dışı bırakın (VIN pini anahtarlama)
  • Minimum gerekli giriş voltajını kullanın (dropout + 1V)
  • Yük akımını optimize edin, gereksiz tüketimi azaltın
  • Aralıklı çalışma modu için güç yönetim mantığı ekleyin
• Batarya Tipi Seçimi:
  • Li-Ion/Li-Po: 3.7V nominal voltaj (4.2V tam şarj)
  • LiFePO4: 3.2V nominal voltaj (3.65V tam şarj)
  • 3xAAA/AA: 4.5V nominal (alkalin), uygun giriş aralığı
  • Süper kapasitörler: Uzun standby süresi gerektiren uygulamalar için
• Verimlilik İyileştirme:
  • Giriş-çıkış voltaj farkını minimize edin
  • Yüksek voltaj farkı durumlarında anahtarlamalı regülatör düşünün
  • Standby modunda düşük quiescent akımdan faydalanın
  • Yük profili analizi ile optimum çalışma noktası belirleyin

Gürültü Azaltma Teknikleri

HT7536-1 regülatörü ile düşük gürültülü güç kaynağı tasarımı.

• Kapasitör Seçimi ve Yerleşimi:
  • X7R veya X5R dielektrik seramik kapasitörler tercih edin
  • Çoklu kapasitör değerleri paralel kullanın (1µF + 100nF + 10nF)
  • Kapasitörleri regülatör pinlerine çok yakın yerleştirin
  • Bypass hatlarını kısa tutun
• Filtreleme Teknikleri:
  • Çıkışta LC filtresi kullanın (10-47µH indüktör + 10µF kapasitör)
  • Ferrit boncuk ekleyin (giriş veya çıkış hattına)
  • Pi filtresi (C-L-C) ile gelişmiş filtreleme
  • İkinci kademe LDO filtreleme için daha düşük akımlı regülatör ekleyin
• PCB Düzeni ve Yönlendirme:
  • Ayrı analog ve dijital toprak bölgeleri oluşturun
  • Tek noktadan toprak bağlantısı yapın
  • Güç ve toprak hatlarını yıldız topolojisinde düzenleyin
  • Hassas analog devreleri gürültü kaynaklarından uzak tutun

Özel Uygulama Senaryoları

HT7536-1 regülatörünün farklı kullanım senaryoları için öneriler.

• Düşük Giriş Voltajı Koşulları:
  • Minimum 4.6V giriş gerektiğini unutmayın
  • Boşalmış bataryalarda regülatörün çalışmayabileceğini dikkate alın
  • Kritik uygulamalarda düşük batarya algılama devresi ekleyin
  • Yedek güç kaynağı veya kapasitör destekli besleme düşünün
• Uzak Sensör Uygulamaları:
  • Uzun kablolarda voltaj düşümünü hesaba katın
  • Giriş hattında aşırı gerilim koruması ekleyin
  • Ters polarite koruması için seri diyot düşünün
  • EMI/RFI filtreleme için ekstra önlemler alın
• Yüksek Güvenilirlik Gerektiren Uygulamalar:
  • Redundant güç kaynağı tasarımı yapın
  • Aşırı voltaj koruması için TVS diyotlar ekleyin
  • Termal stres altında derecelendirmeyi (derating) uygulayın
  • Yaşlanma ve çevresel faktörleri göz önünde bulundurun

---

Paket İçeriği

• HT7536-1 3.6V 100mA Lineer Voltaj Regülatör SOT-89

---
