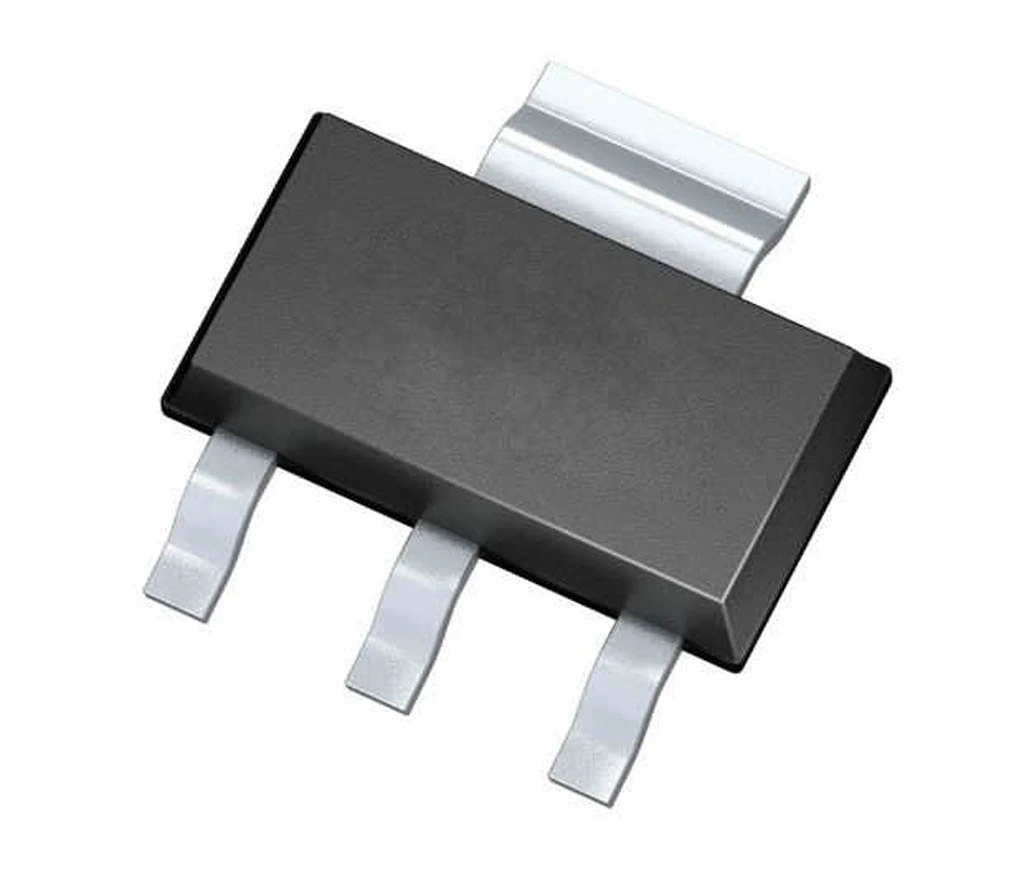

HT7136 Smd Lineer Voltaj Regülatörü Sot-89

HT7136 SMD Lineer Voltaj Regülatörü SOT-89

HT7136, SOT-89 paketinde sunulan 3.6V sabit çıkışlı, düşük dropout lineer voltaj regülatörüdür. Holtek firması tarafından üretilen bu kompakt entegre, maksimum 200mA çıkış akımı sağlar ve yüksek PSRR (Power Supply Rejection Ratio) değeri ile temiz çıkış voltajı üretir.

Düşük çalışma akımı ve düşük dropout voltajı ile batarya ile çalışan uygulamalar için ideal olan bu güç entegreleri ürünü, 50dB gürültü bastırma oranı sayesinde hassas analog devrelerin beslenmesinde güvenle kullanılabilir. İç yapısında aşırı ısınma ve kısa devre koruma devrelerine sahiptir.

Geniş giriş voltaj aralığı (4.5V-24V) ve düşük güç tüketimi ile öne çıkan entegreler arasında yer alan HT7136, minimum harici komponent gerektirmesi sayesinde kompakt PCB tasarımlarında avantaj sağlar. Diğer elektronik komponentler ile uyumlu şekilde çalışarak güvenilir 3.6V güç kaynağı çözümü sunar.

Teknik Özellikler

HT7136 SMD Lineer Voltaj Regülatörü SOT-89'un detaylı teknik özellikleri aşağıda listelenmiştir.

• Komponent Tipi: Sabit Lineer Voltaj Regülatörü
• Model: HT7136
• Üretici: Holtek
• Paket Tipi: SOT-89 SMD
• Çıkış Voltajı: 3.6V (±2%)
• Giriş Voltaj Aralığı: 4.5V - 24V
• Maksimum Çıkış Akımı: 200mA
• Dropout Voltajı: 350mV @ 200mA (tipik)
• Quiescent Akımı: 4µA (tipik)
• Çalışma Sıcaklığı: -40°C ile +85°C arası
• Line Regülasyonu: ±0.05% (tipik)
• Load Regülasyonu: ±0.1% (tipik)
• PSRR (Power Supply Rejection Ratio): 50dB (tipik @ 100Hz)
• Çıkış Gürültüsü: 60µV (tipik)
• Koruma Özellikleri: Termal koruma, kısa devre koruması
• Kapatma Akımı: <1µA
• ESR Gereksinimi: Kararlı çalışma için 0.3Ω-22Ω
• Harici Komponent İhtiyacı: Minimum (giriş/çıkış kapasitörü)
• Montaj Tipi: Yüzey Montaj (SMD)
• RoHS Uyumluluğu: Evet

Kullanım Alanları

HT7136 SMD Lineer Voltaj Regülatörü SOT-89'un kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Taşınabilir Elektronik Cihazlar

• Batarya ile çalışan cihazlar
• Mobil aksesuar ve çevre birimleri
• Bluetooth ve kablosuz iletişim modülleri
• Giyilebilir teknoloji ürünleri
• Taşınabilir ses cihazları

Hassas Analog Devreler

• Sensör besleme devreleri
• Analog sinyal işleme devreleri
• Veri dönüştürücü (ADC/DAC) beslemeleri
• Ölçüm ekipmanları
• Referans voltaj kaynakları

Endüstriyel Elektronik

• IoT sensör düğümleri
• Akıllı ev cihazları
• Uzaktan izleme sistemleri
• Düşük güçlü kontrol devreleri
• Endüstriyel sensörler

Avantajlar ve Özellikler

HT7136 SMD Lineer Voltaj Regülatörü SOT-89'un sağladığı avantajlar ve çözümler.

• Sabit 3.6V Çıkış: İç referans ile kararlı voltaj
• Düşük Dropout: 350mV ile verimli batarya kullanımı
• Düşük Quiescent Akım: 4µA ile uzun batarya ömrü
• Yüksek PSRR: 50dB gürültü bastırma oranı
• Kompakt SOT-89 Paketi: PCB alan tasarrufu
• Geniş Giriş Aralığı: 4.5V-24V çalışma imkanı
• Düşük Çıkış Gürültüsü: Hassas devreler için uygun
• Entegre Korumalar: Termal ve kısa devre koruması
• Az Harici Komponent: Sadece giriş/çıkış kapasitörleri
• Düşük Sıcaklık Katsayısı: Sıcaklık değişimlerinde kararlılık

Devre Tasarımı ve Kullanım

HT7136 SMD Lineer Voltaj Regülatörü SOT-89'un devre tasarımında kullanımı hakkında bilgiler.

Pin Yapılandırması (SOT-89):

• Pin 1: GND (Toprak)
• Pin 2: VOUT (Çıkış Voltajı)
• Pin 3: VIN (Giriş Voltajı)

Temel Uygulama Devresi:

1. Giriş kapasitörü (1µF-4.7µF) VIN ve GND arasına bağlanır
2. Çıkış kapasitörü (1µF-10µF) VOUT ve GND arasına bağlanır
3. GND pini PCB toprak düzlemine bağlanır
4. Yeterli ısı dağılımı için toprak düzleminde geniş bakır alan bırakılır
5. Girişe ters polarite koruması için opsiyonel diyot eklenebilir

Kapasitör Seçimi ve Stabilite:

• Çıkış kapasitörü için 1µF-10µF seramik veya elektrolitik kapasitör kullanılabilir
• Düşük ESR seramik kapasitörler kullanırken kararlılık problemlerine dikkat edin
• Tantalum kapasitörler genellikle daha iyi kararlılık sağlar
• Kararlılık için çıkış kapasitörü ESR değeri 0.3Ω-22Ω aralığında olmalıdır
• Yüksek gürültü bastırma için giriş kapasitörü değerini artırabilirsiniz

PCB Tasarım İpuçları:

• Giriş ve çıkış kapasitörlerini entegre pinlerine olabildiğince yakın yerleştirin
• GND pini için geniş toprak düzlemi oluşturun
• Isı dağılımını iyileştirmek için termal via'lar ekleyin
• Güç ve sinyal hatlarını ayrı tutun
• Giriş ve çıkış yollarında kalın bakır hatlar kullanın

Sorun Giderme ve İpuçları

HT7136 SMD Lineer Voltaj Regülatörü SOT-89 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Kararsız Çıkış: Çıkış kapasitörü ESR değerini kontrol edin, gerekirse seri R ekleyin
• Düşük Çıkış Voltajı: Giriş voltajının dropout voltajı üzerinde olduğunu doğrulayın
• Aşırı Isınma: Daha geniş PCB bakır alanı sağlayın, akım çekimini azaltın
• Yüksek Gürültü: Bypass kapasitörlerini artırın, güç hatlarını sinyal hatlarından ayırın
• Regülasyon Sorunları: Kablolama direncini minimize edin, çıkış kapasitörünü artırın

Batarya Uygulamaları İpuçları

• Minimum batarya voltajının düşük seviyelerinde çalışma için uygunluğunu kontrol edin
• Quiescent akımın batarya ömrü üzerindeki etkisini hesaplayın
• Pil bitme noktasına yakın davranışlarını test edin
• Düşük güç modları için harici enable/disable kontrolü ekleyebilirsiniz
• Batarya koruma devreleri ile entegre edin

Hassas Analog Devreler İçin Öneriler

• RC filtre ile ilave gürültü filtrelemesi yapın
• Analog ve dijital toprakları ayrı tutun
• Yüksek frekans gürültüsü için çıkışa ferrit boncuk ekleyin
• Gürültülü dijital devreleri ayrı regülatör ile besleyin
• Referans devreleri için ilave LC filtreleme uygulayın

Paket İçeriği

• HT7136 SMD Lineer Voltaj Regülatörü SOT-89
