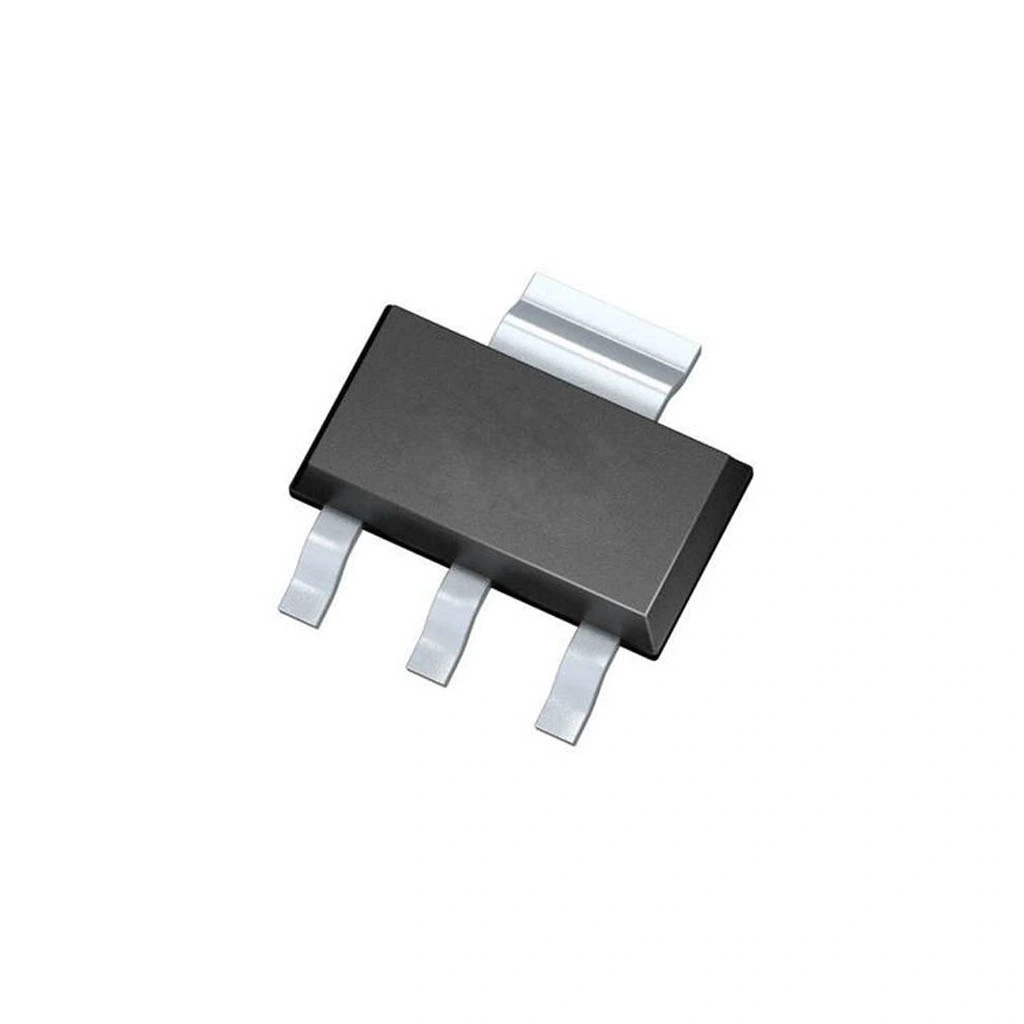

HT7133-1 3.3V 30mA Lineer Voltaj Regülatörü Sot-89

HT7133-1 3.3V 30mA Lineer Voltaj Regülatörü SOT-89

HT7133-1, Holtek Semiconductor tarafından üretilen ultra düşük güç tüketimli lineer voltaj regülatörüdür. SOT-89 yüzey montaj paketinde sunulan bu entegre, 4.3V-15V giriş voltaj aralığında çalışarak sabit 3.3V çıkış voltajı sağlar.

Maksimum 30mA çıkış akımı ve inanılmaz düşük 3µA quiescent akımı sunan bu güç entegresi, batarya ömrünü maksimize eden tasarımıyla öne çıkar. Minimum harici komponent gereksinimi ile devre tasarımını basitleştirir ve PCB alanından tasarruf sağlar.

Düşük çıkış gürültüsü ve yüksek PSRR değeri ile entegreler arasında öne çıkan HT7133-1, elektronik komponentler içinde özellikle pil ile çalışan sensör ağları, IoT cihazları ve uykuda düşük güç tüketimi gerektiren uygulamalar için mükemmel bir çözümdür.

---

Teknik Özellikler

HT7133-1 3.3V 30mA Lineer Voltaj Regülatörü SOT-89'un detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Holtek Semiconductor
• Ürün Serisi: HT71xx
• Model: HT7133-1
• Regülatör Tipi: Lineer, Low Dropout (LDO)
• Çıkış Voltajı: 3.3V (Sabit)
• Çıkış Voltaj Toleransı: ±2% (tipik)
• Maksimum Çıkış Akımı: 30mA
• Giriş Voltaj Aralığı: 4.3V - 15V
• Minimum Giriş Voltajı: 4.3V
• Maksimum Giriş Voltajı: 15V
• Dropout Voltajı: 350mV (tipik, 30mA yükte)
• Line Regulation: 0.05% (tipik)
• Load Regulation: 0.1% (tipik)
• Çalışma Sıcaklığı: -40°C ile +85°C arası
• Güç Dağılımı: 400mW (maksimum)
• Çıkış Gürültüsü: 40µV (tipik)
• Paket Tipi: SOT-89
• Montaj Tipi: Yüzey Montaj (SMD/SMT)
• Pin Sayısı: 3
• Quiescent Current: 3µA (tipik)
• Koruma Özellikleri: Termal koruma, kısa devre koruması
• PSRR (Power Supply Rejection Ratio): 60dB (tipik, 100Hz)
• Termal Direnç (Junction-to-Ambient): 220°C/W
• RoHS Uyumluluğu: Evet
• Boyutlar: Yaklaşık 4.5mm x 4.3mm x 1.5mm (SOT-89 paketi)
• Minimum Harici Komponent: 1 adet çıkış kapasitörü

---

Kullanım Alanları

HT7133-1 3.3V 30mA Lineer Voltaj Regülatörü SOT-89'un kullanılabileceği çeşitli alanlar ve proje örnekleri.

Ultra Düşük Güçlü Uygulamalar

• Batarya ile çalışan sensör düğümleri
• LPWAN cihazları (LoRa, Sigfox)
• Pille çalışan kablosuz sensörler
• Akıllı sayaçlar
• Uzun ömürlü veri kaydediciler

IoT ve Kablosuz Cihazlar

• Periyodik veri gönderen sensörler
• BLE (Bluetooth Low Energy) cihazları
• Düşük güçlü RF modüller
• Akıllı ev sensörleri
• Giyilebilir teknoloji ürünleri

Sensör Uygulamaları

• Düşük güçlü sıcaklık ve nem sensörleri
• Hareket ve varlık detektörleri
• Basınç ve çevresel sensör modülleri
• Gaz ve hava kalitesi monitörleri
• Işık sensörleri

Güvenlik Sistemleri

• Kablosuz kapı/pencere sensörleri
• PIR hareket dedektörleri
• Duman ve gaz detektörleri
• Batarya ile çalışan alarm sistemleri
• Uzun ömürlü acil durum cihazları

Tıbbi ve Giyilebilir Cihazlar

• Sağlık izleme cihazları
• İmplante edilebilir medikal cihazlar
• Hasta takip sensörleri
• Dijital termometreler
• Uzun ömürlü medikal alarmlar

---

Avantajlar ve Özellikler

HT7133-1 3.3V 30mA Lineer Voltaj Regülatörü SOT-89'un sağladığı avantajlar ve çözümler.

• Ultra Düşük Quiescent Akım: Sadece 3µA ile pil ömrünü maksimize eder
• Kompakt SOT-89 Paketi: PCB alanından tasarruf ve kolay montaj imkanı
• Dahili Korumalar: Termal ve kısa devre koruması özellikleri
• Minimum Harici Komponent: Sadece bir çıkış kapasitörü ile çalışabilme
• Düşük Gürültülü Çıkış: 40µV tipik gürültü ile hassas sensör uygulamaları için ideal
• Geniş Giriş Voltaj Aralığı: 4.3V - 15V arası esnek besleme imkanı
• Yüksek PSRR: 60dB besleme gürültü bastırma oranı
• Geniş Çalışma Sıcaklığı: -40°C ile +85°C arası endüstriyel sıcaklık aralığı
• Düşük Dropout Voltajı: 350mV tipik dropout ile verimli çalışma
• Yüksek Hassasiyet: ±2% çıkış toleransı ile kararlı besleme

---

Devre Tasarımı ve Uygulama

HT7133-1 3.3V 30mA Lineer Voltaj Regülatörü SOT-89'un devre tasarımı ve uygulaması hakkında detaylar.

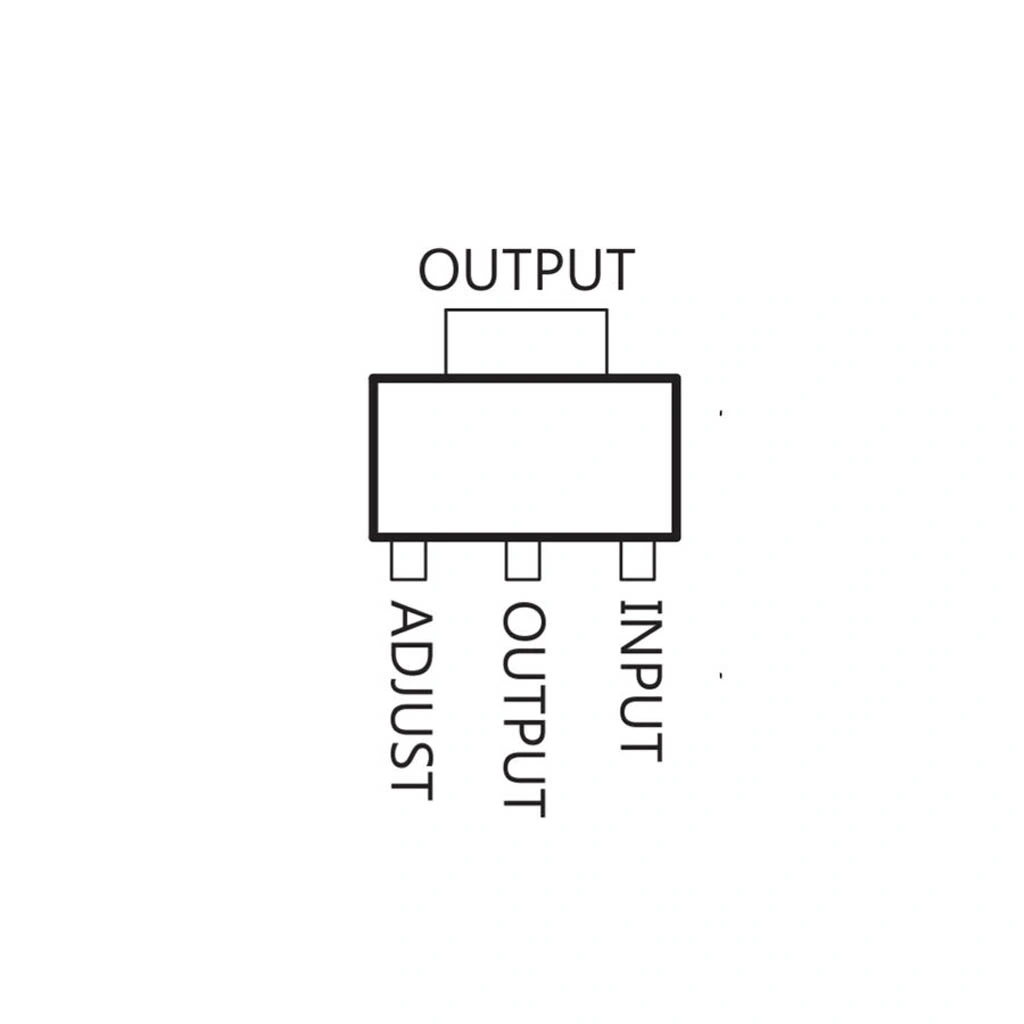

Pin Konfigürasyonu

SOT-89 paketindeki HT7133-1 regülatörünün pin yerleşimi.

• Pin 1: GND (Toprak)
• Pin 2: VOUT (3.3V Çıkış)
• Pin 3: VIN (Giriş Voltajı)

Temel Devre Şeması

HT7133-1 regülatörü için temel uygulama devresi ve gerekli harici komponentler.

Gerekli Komponentler:

• 1x HT7133-1 3.3V Regülatör
• 1x 1µF Çıkış Kapasitörü (Seramik veya Tantalum)
• Opsiyonel: 1x 1µF Giriş Kapasitörü (uzak güç kaynağı durumunda)
• Opsiyonel: 1x 100kΩ Pull-down Direnci (düşük yük durumlarında)

Temel Devre Bağlantıları:

1. VIN (Pin 3) giriş güç kaynağına bağlanır (4.3V - 15V)
2. GND (Pin 1) toprak hattına bağlanır
3. VOUT (Pin 2) 3.3V çıkışı sağlar
4. 1µF kapasitör VOUT ve GND arasına bağlanır
5. Opsiyonel 1µF giriş kapasitörü VIN ve GND arasına bağlanabilir

PCB Tasarım Önerileri

HT7133-1 regülatörü için PCB tasarım önerileri ve dikkat edilmesi gereken noktalar.

• Komponent Yerleşimi:
  • Kapasitörleri regülatör pinlerine mümkün olduğunca yakın yerleştirin
  • Toprak bağlantıları için kalın izler ve geniş bakır alanlar kullanın
  • Regülatör çevresinde termal dağılım için bakır alan bırakın
  • Giriş ve çıkış hatlarını kısa tutun
• Hassas Analog Tasarım:
  • Analog ve dijital toprak hatlarını uygun şekilde ayırın
  • Hassas analog devreler için ayrı güç alanları oluşturun
  • Gürültülü dijital devrelerden uzak yerleştirin
  • Yıldız topolojisinde topraklama düzeni kullanın
• Termal Yönetim:
  • SOT-89 paketi altında termal viaları PCB'nin alt tarafına bağlayın
  • Maksimum 30mA sınırı dahilinde kullanın
  • Yüksek ortam sıcaklıklarında termal dağılımı hesaba katın
  • Uzun süreli çalışmada termal stres faktörlerini göz önünde bulundurun

Uygulama Örnekleri

HT7133-1 regülatörü ile farklı devre uygulamaları.

Batarya Beslemeli Sensör Düğümü:

• Giriş: 2xAA veya 2xAAA pil (3V)
• Çıkış: 3.3V/5-10mA
• 1µF seramik çıkış kapasitörü
• Power-down kontrol transistörü
• Düşük güç yönetimi için mikrodenetleyici uyku modları

Güneş Enerjili IoT Cihazı:

• Giriş: Küçük güneş paneli + süper kapasitör/batarya
• Çıkış: 3.3V/20mA (periyodik)
• Enerji hasadı için depolama sistemi
• Düşük duty cycle ile çalışma stratejisi
• Batarya koruma ve yönetim devresi

Uzun Ömürlü Sensör Modülü:

• Giriş: Lityum CR2032 pil (3V)
• Çıkış: 3.3V/5mA
• Yüksek değerli pull-down direnci (1MΩ)
• Zaman aralıklı çalışma modeli
• Düşük güç protokolleri (BLE, Sub-1GHz)

---

Sorun Giderme ve İpuçları

HT7133-1 3.3V 30mA Lineer Voltaj Regülatörü SOT-89 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Kararsız Çıkış Voltajı: Çıkış kapasitörünü kontrol edin ve değiştirin, minimum 1µF kapasitör kullanın, düşük ESR değerli seramik kapasitör tercih edin
• Çıkış Yok veya Düşük: Giriş voltajını kontrol edin (min. 4.3V), pin bağlantılarını doğrulayın, yük akımının 30mA'i geçmediğinden emin olun
• Yüksek Gürültü: Bypass kapasitörleri ekleyin, gürültülü hatlardan uzaklaştırın, PCB düzenini iyileştirin, LC filtresi ekleyin
• Start-up Sorunları: Giriş kapasitörünü artırın, giriş voltajını artırın, yük akımını azaltın, soft-start devresi ekleyin
• Aşırı Isınma: Yük akımını kontrol edin, termal viaları artırın, maksimum akım sınırını aşmayın

Batarya Ömrünü Optimize Etme

HT7133-1 regülatörü ile batarya ömrünü maksimize etme stratejileri.

• Uykuda Güç Yönetimi:
  • Aktif olmadığında tüm devreyi kapatın (regülatör dahil)
  • N-kanal MOSFET veya P-kanal MOSFET anahtarlama kullanın
  • Uyku/aktif duty cycle oranını optimize edin
  • Aralıklı çalışma için verimli zamanlama oluşturun
• Sistem Tasarım Optimizasyonu:
  • Yük akımını minimize edin (düşük güçlü komponentler seçin)
  • İşlemciler için düşük frekanslı çalışma modları kullanın
  • Tüm pasif akım tüketimlerini (pull-up/pull-down dirençleri) gözden geçirin
  • Yüksek empedanslı devreler tasarlayın
• Batarya Teknolojisi Seçimi:
  • Lityum primer piller: Uzun raf ömrü ve düşük kendiliğinden deşarj
  • LiFePO4: Uzun döngü ömrü ve güvenlik
  • Süper kapasitörler: Hızlı şarj ve yüksek akım gereksinimleri için
  • Düşük kendiliğinden deşarj özellikli bataryalar tercih edin

Gürültü Azaltma Teknikleri

HT7133-1 regülatörü ile düşük gürültülü güç kaynağı oluşturma yöntemleri.

• Filtreleme Stratejileri:
  • Çoklu kapasitör değerleri paralel bağlayın (1µF + 100nF + 10nF)
  • Çıkışa ferrit boncuk veya küçük indüktör (10-100µH) ekleyin
  • RC veya LC çıkış filtresi tasarlayın
  • İkinci kademe filtreleme için düşük gürültülü regülatör kullanın
• PCB Düzeni İyileştirmeleri:
  • Analog ve dijital toprakları ayrı tutun, tek noktada birleştirin
  • Gürültü kaynakları ve hassas devreler arasına izolasyon ekleyin
  • Kapasitörlerin toprak bağlantılarını kalın ve kısa tutun
  • Toprak döngülerinden kaçının
• Kapasitör Seçimi:
  • X7R veya X5R seramik dielektrik tiplerini tercih edin
  • NPO/COG tipi kapasitörler en düşük gürültü için ideal (maliyetli)
  • Tantalum kapasitörler düşük ESR sunabilir
  • Voltaj değerini çalışma voltajının en az 2 katı seçin

Özel Uygulama Senaryoları

HT7133-1 regülatörünün farklı senaryolarda kullanımı için öneriler.

• Uzaktan Sensör Uygulamaları:
  • Giriş voltajı düşüşüne karşı süper kapasitör desteği ekleyin
  • Batarya durumunu izleyen devre tasarlayın
  • Düşük batarya uyarı sistemi oluşturun
  • Yedekli güç kaynağı stratejisi geliştirin
• Medikal ve Kritik Uygulamalar:
  • Çift regülatör yedekleme sistemi tasarlayın
  • Güvenilir güç kaynağı izleme devresi ekleyin
  • Voltaj değişimleri için uyarı sistemi oluşturun
  • EMI/RFI korumalı tasarım yapın
• Enerji Hasadı Sistemleri:
  • Güneş, titreşim, RF veya termal enerji hasadı entegrasyonu
  • Enerji depolama ve yönetim devreleri
  • Düşük giriş voltajında çalışma için boost regülatör ön aşaması
  • Enerji verimliliği odaklı sistem tasarımı

---

Paket İçeriği

• HT7133-1 3.3V 30mA Lineer Voltaj Regülatörü SOT-89

---
