HT2811 Ding Dong Kapı Zili Entegresi Dip-8

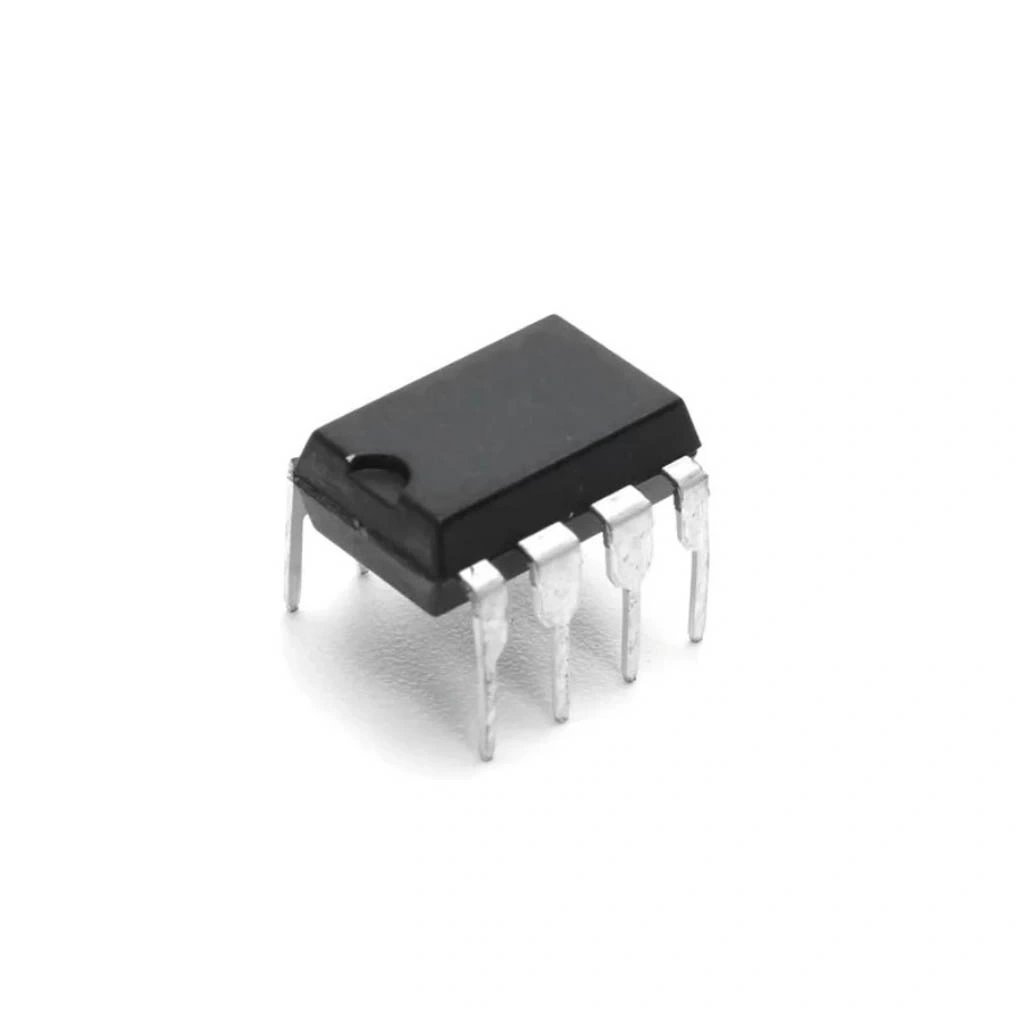

HT2811 Ding Dong Kapı Zili Entegresi DIP-8

HT2811, "ding-dong" kapı zili sesi üreten özel amaçlı bir entegredir. DIP-8 paketinde sunulan bu entegre, kapı zilleri, güvenlik sistemleri ve uyarı cihazları için tasarlanmış, kullanımı kolay bir ses üreteci çözümüdür.

Dahili osilatör ve ses sentezleme devresi ile harici ayarlamalara gerek kalmadan klasik iki tonlu kapı zili sesi üreten bu elektronik komponentler içinde özellikle DIY projeleri için tercih edilir. Minimum harici bileşen gereksinimi ile kolay uygulama imkanı sunar.

Düşük güç tüketimi ve geniş besleme voltajı aralığı ile entegreler arasında pil beslemeli uygulamalar için ekonomik bir seçimdir. Diğer entegreler ile karşılaştırıldığında, kullanım kolaylığı ve spesifik "ding-dong" ses üretimi ile öne çıkmaktadır.

Teknik Özellikler

HT2811 Ding Dong Kapı Zili Entegresi DIP-8'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Entegre Tipi: Kapı Zili Ses Üreteci
• Üretici: Holtek
• Paket Tipi: DIP-8
• Besleme Voltajı Aralığı: 2.4V - 5.0V
• Çalışma Akımı: <5mA (aktif)
• Bekleme Akımı: <10µA (standby)
• Ses Tipi: 2 tonlu "Ding-Dong" melodisi
• Ses Frekansı: 500Hz - 2.5kHz
• Çıkış Gücü: 50mW (tipik, 8Ω hoparlör ile)
• Tetikleme Modu: Düşen kenar tetiklemeli (Edge-triggered)
• Tetikleme Girişi: Var, aktif düşük
• Çıkış Tipi: Direkt hoparlör sürücü
• Çalışma Sıcaklığı: -20°C ile +70°C arası
• Dahili Osilatör: Var
• Reset Fonksiyonu: Var
• Maksimum Çıkış Akımı: 100mA
• Pin Sayısı: 8
• Montaj Tipi: Through-Hole (Delikli Montaj)
• Çalma Süresi: Yaklaşık 1-2 saniye
• RoHS Uyumluluğu: Evet

Kullanım Alanları

HT2811 Ding Dong Kapı Zili Entegresi DIP-8'in kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Ev Otomasyon Sistemleri

• Kapı zili sistemleri
• Kablosuz kapı zilleri
• İnterkom sistemleri
• Misafir bildirim sistemleri
• Akıllı ev giriş üniteleri

Güvenlik Uygulamaları

• Alarm sistemleri için sesli uyarı
• Güvenlik sensörleri için bildirim
• Kapı/pencere açılış alarmları
• Hırsız alarm sistemleri
• Hareket dedektörlü uyarı sistemleri

Ticari ve Endüstriyel Uygulamalar

• Mağaza giriş bildirim sistemleri
• Müşteri karşılama cihazları
• Ofis kapı zilleri
• Kalabalık sayacı bildirimleri
• Endüstriyel uyarı sistemleri

Avantajlar ve Özellikler

HT2811 Ding Dong Kapı Zili Entegresi DIP-8'in sağladığı avantajlar ve çözümler.

• Kolay Kullanım: Minimum harici bileşen gereksinimi
• Düşük Güç Tüketimi: Pil ile çalışan sistemler için idealdir
• Klasik Ses: Tanınabilir "ding-dong" kapı zili melodisi
• Tetikleme Girişi: Butonlar veya sensörlerle kolay entegrasyon
• Direkt Hoparlör Sürücü: Amplifikatör gerektirmez
• Geniş Besleme Aralığı: 2.4V-5.0V ile farklı güç kaynaklarıyla çalışabilme
• Düşük Bekleme Akımı: Pil ömrünü uzatır
• Breadboard Uyumlu: DIP-8 paketi ile kolay prototipleme
• Tek Çip Çözüm: Tüm fonksiyonlar tek entegrede toplanmıştır
• Kompakt Boyut: Küçük devre boyutlarına izin verir

Devre Tasarımı ve Kullanım

HT2811 Ding Dong Kapı Zili Entegresi DIP-8'in devre tasarımında kullanımı hakkında bilgiler.

Pin Yapılandırması (DIP-8):

• Pin 1: OSC1 - Osilatör bağlantısı 1
• Pin 2: OSC2 - Osilatör bağlantısı 2
• Pin 3: VSS - Toprak
• Pin 4: TRIGGER - Tetikleme girişi
• Pin 5: RESET - Reset girişi
• Pin 6: SPEAKER - Hoparlör çıkışı 1
• Pin 7: VDD - Besleme voltajı
• Pin 8: SPEAKER - Hoparlör çıkışı 2

Temel Bağlantı Şeması:

1. VDD (Pin 7) besleme voltajına (2.4V-5.0V) bağlanır
2. VSS (Pin 3) toprak hattına bağlanır
3. SPEAKER (Pin 6 ve 8) hoparlör bağlantıları için kullanılır
4. TRIGGER (Pin 4) normalde pull-up direnci ile VDD'ye bağlanır, buton ile tetiklenir
5. RESET (Pin 5) normalde VDD'ye bağlanır, reset için topraklanır
6. OSC1 ve OSC2 (Pin 1 ve 2) arasına genellikle harici bir bileşen gerekmez
7. VDD ve VSS arasına 0.1μF bypass kapasitörü bağlanır
8. İsteğe bağlı olarak, ses kalitesini artırmak için SPEAKER pinlerine seri kapasitör eklenebilir

Tetikleme Devresi:

• TRIGGER pini (Pin 4), 10kΩ pull-up direnci ile VDD'ye bağlanır
• Normalde yüksek seviyede (VDD) tutulur
• Tetiklemek için kısa süreli toprağa çekilir (düşük seviye)
• Buton, basıldığında TRIGGER pinini topraklar
• Bu düşen kenar, "ding-dong" ses sekansını başlatır

Sorun Giderme ve İpuçları

HT2811 Ding Dong Kapı Zili Entegresi DIP-8 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Ses Çıkışı Yok: Besleme voltajını ve hoparlör bağlantılarını kontrol edin
• Sürekli Çalma: TRIGGER pininin düzgün pull-up olduğundan emin olun
• Zayıf Ses: Doğru empedanslı hoparlör kullanın (genellikle 8Ω)
• Buton Tepkisizliği: Debounce devresi ekleyin, pull-up direncini kontrol edin
• Pil Ömrü Kısa: Bekleme akımını ölçün, bypass kapasitörleri ekleyin

Uygulama İpuçları

• Daha yüksek ses için uygun boyutlu hoparlör (2-3 inç) tercih edin
• Pil ömrünü uzatmak için entegre ve hoparlör arasına açma/kapama anahtarı ekleyin
• Uzun buton kablolarında 0.1μF kapasitör ile gürültü filtreleme yapın
• Birden fazla buton kullanımında, her buton için ayrı diyot ekleyin
• Çoklu mekan uygulamalarında paralel hoparlörler için transistör sürücü ekleyin

Ses Kalitesini İyileştirme

• Hoparlör çıkışına 47-100μF kapasitör ekleyerek bas sesleri güçlendirin
• Hoparlörü rezonans kutusu içine yerleştirerek ses seviyesini artırın
• Gürültülü besleme kaynaklarında 100μF elektrolitik kapasitör ile filtreleme yapın
• Daha geniş frekans yanıtı için kaliteli geniş bant hoparlör kullanın
• Ortam gürültüsü yüksek alanlarda daha büyük hoparlör veya amplifikatör devresi ekleyin
