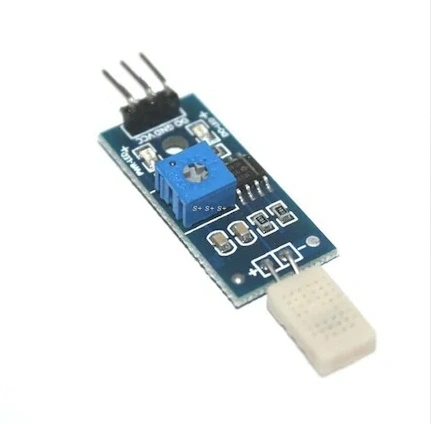

HR202 Nem Sensör Modülü Arduino HR-202

HR202 Nem Sensör Modülü Arduino HR-202

HR202 Nem Sensör Modülü, havanın bağıl nemini yüksek doğrulukla ölçmek için tasarlanmış kompakt bir elektronik bileşendir. Değişken dirençli nem sensör elemanını kullanan bu modül, ortam nemindeki değişikliklere hızlı tepki verir. Sensör modülleri arasında yer alan HR202, üzerindeki sinyal işleme devresi sayesinde hem analog hem de dijital çıkış sağlar. Bu özelliği ile çeşitli projelere kolayca entegre edilebilir.

Modül üzerindeki potansiyometre ile dijital çıkış için nem eşik değeri ayarlanabilir. 3.3V-5V besleme voltaj aralığında çalışabilen bu sensör, Arduino ve diğer mikrodenetleyiciler ile uyumludur. Üzerindeki LED gösterge, eşik değeri aşıldığında görsel geri bildirim sağlar. Kompakt boyutu ve kolay montaj özellikleriyle, HR202 modülü az yer kaplayan uygulamalar için idealdir. Düşük güç tüketimi sayesinde pille çalışan projelerde de tercih edilebilir.

Akıllı ev sistemleri, meteoroloji istasyonları, tarım uygulamaları ve endüstriyel nem kontrolü gibi alanlarda yaygın olarak kullanılır. Hassas bitki yetiştirme, seracılık, tekstil ve gıda saklama koşullarının iyileştirilmesi gibi uygulamalar için uygundur. Elektronik projelerinizde ortam nemini ölçmek veya belirli nem seviyelerinde otomatik sistemleri tetiklemek için HR202 nem sensör modülü pratik ve ekonomik bir çözüm sunar.

---

Teknik Özellikler

HR202 Nem Sensör Modülü'nün detaylı teknik özellikleri aşağıda listelenmiştir.

• Sensör Tipi: HR202 Direnç Tipi Nem Sensörü
• Çalışma Voltajı: 3.3V - 5V DC
• Çıkış Tipi: Analog ve Dijital (Çift çıkış)
• Ölçüm Aralığı: %20 - %95 RH (Bağıl Nem)
• Doğruluk: ±5% RH
• Tepki Süresi: <5 saniye
• Çalışma Sıcaklığı: 0°C - 60°C
• Güç Tüketimi: <0.3mA (çalışma durumunda)
• Analog Çıkış: 0V - VCC (neme bağlı olarak)
• Dijital Çıkış: TTL seviyesi (Eşik değeri aşıldığında HIGH)
• Ayarlanabilir Eşik Değeri: Evet (potansiyometre ile)
• LED Gösterge: Dijital çıkış durumunu gösterir
• Entegre Çip: LM393 komparatör
• Boyutlar: 32mm × 15mm × 8mm
• Montaj Delikleri: 2 adet 3mm çapında
• Pin Aralığı: 2,54mm standart
• Bağlantı Pinleri: VCC, GND, DO (Dijital Çıkış), AO (Analog Çıkış)

Paket İçeriği

• 1 x HR202 Nem Sensör Modülü

---

Bağlantı ve Kullanım

HR202 Nem Sensör Modülü'nün bağlantısı ve kullanımı ile ilgili detaylı bilgiler.

Arduino ile Temel Bağlantı

HR202 nem sensör modülünün Arduino ile bağlantı detayları:

• VCC: Arduino 5V veya 3.3V pinine bağlanır
• GND: Arduino GND pinine bağlanır
• DO (Dijital Çıkış): Arduino'nun herhangi bir dijital pinine (örneğin D2) bağlanır
• AO (Analog Çıkış): Arduino'nun herhangi bir analog pinine (örneğin A0) bağlanır

Dijital ve Analog Çıkış Kullanımı

Sensörün dijital ve analog çıkışlarını kullanma yöntemleri:

• Dijital Çıkış: Belirli bir nem eşiğini aşıp aşmadığını kontrol etmek için kullanılır (HIGH/LOW sinyal)
• Analog Çıkış: Nem seviyesini sürekli olarak izlemek ve sayısal değer olarak okumak için kullanılır
• Eşik Ayarı: Potansiyometre ile dijital çıkışın tetikleneceği nem seviyesi ayarlanabilir
• LED Gösterge: Modül üzerindeki LED, dijital çıkış HIGH olduğunda yanar

Kalibrasyon ve Doğru Ölçüm

Sensörden daha doğru ölçümler almak için kalibrasyon ipuçları:

• İlk Çalıştırma: Sensörü ilk kullanımda stabil ölçümler için 24 saat çalışır durumda bırakın
• Referans Noktaları: Bilinen nem değerlerine sahip ortamlarda test ederek kalibrasyon yapın
• Çoklu Okuma: Ölçüm kararlılığı için birden fazla okuma yapıp ortalamasını alın
• Sıcaklık Kompanzasyonu: Sıcaklık değişimlerinin nem ölçümüne etkisini hesaba katın

---

Uygulama Alanları

HR202 Nem Sensör Modülü'nün kullanılabileceği çeşitli projeler ve uygulama alanları.

Akıllı Ev Uygulamaları

Ev içi nem kontrolü ve izleme uygulamaları:

• Akıllı Nem Ölçerler: Ev içi nem seviyelerini izleyen ve raporlayan sistemler
• Otomatik Nemlendirici Kontrolü: Nem düşük olduğunda nemlendiricileri çalıştıran sistemler
• Nem Alıcı Kontrolü: Nem yüksek olduğunda nem alma cihazlarını aktive eden sistemler
• Banyo/Mutfak Havalandırma: Yüksek nem algılandığında fanları otomatik çalıştıran sistemler

Tarım ve Bitki Yetiştirme

Tarım ve bitki yetiştirme uygulamaları:

• Sera Otomasyon Sistemleri: Sera içi nem düzeylerini optimum seviyede tutan sistemler
• Akıllı Saksılar: Bitkinin ihtiyacına göre nem kontrolü yapan otomatik sistemler
• Kompost İzleme: Kompost nem seviyelerini izleyen ve uyaran sistemler
• Mantar Yetiştirme: İdeal nem koşullarını sağlayan mantar üretim sistemleri

Meteoroloji ve Hava İzleme

Hava durumu ile ilgili uygulamalar:

• DIY Hava İstasyonları: Sıcaklık, basınç ve nem gibi verileri toplayan kişisel istasyonlar
• Yağmur Tahmin Sistemleri: Nem değişimlerini izleyerek yağış tahminleri yapan sistemler
• Mikroklima İzleme: Belirli alanların mikroklima koşullarını izleyen cihazlar
• Veri Toplama Ağları: Geniş alanlarda dağıtılmış nem sensörleriyle iklim haritaları oluşturma

Endüstriyel ve Özel Uygulamalar

Endüstriyel alanlar ve özel kullanımlar:

• Depo İzleme Sistemleri: Hassas ürünlerin depolandığı alanların nem kontrolü
• Müze ve Galeri Koruma: Sanat eserlerinin korunması için nem izleme sistemleri
• Laboratuvar Ekipmanları: Deney ortamlarının nem seviyelerini izleyen sistemler
• Elektronik Üretim Ortamları: Hassas elektronik üretiminde nem kontrolü

---

Örnek Projeler

HR202 Nem Sensör Modülü kullanılarak yapılabilecek detaylı proje örnekleri.

Arduino Tabanlı Dijital Nemölçer

LCD ekranlı dijital nem ölçüm cihazı projesi:

• Gerekli Malzemeler: HR202 nem sensör modülü, Arduino Nano, 16x2 LCD ekran, breadboard, jumper kablolar, kutu.
• Temel Özellikler: Anlık nem değerini LCD ekranda gösterme, minimum/maksimum nem değerlerini kaydetme.
• Ek Özellikler: Alarm fonksiyonları, grafik gösterimi, sıcaklık-nem ilişkisi hesaplama.
• Veri Kaydı: MicroSD kart ile nem verilerini belirli aralıklarla kaydetme ve analiz etme.

Akıllı Sera Sistemi

Bitki yetiştirme için otomatik nem kontrolü yapan sistem:

• Gerekli Malzemeler: HR202 nem sensörü, Arduino UNO, röle modülü, su pompası, fan, LCD ekran, toprak nem sensörü.
• Çalışma Prensibi: Havadaki nem düşük olduğunda sisleyici/nemlendirici çalıştırma, yüksek olduğunda fanları devreye sokma.
• Toprak-Hava Nem İlişkisi: Toprak nemi ve hava nemi arasındaki ilişkiyi izleyerek optimum koşulları sağlama.
• Uzaktan İzleme: ESP8266 Wi-Fi modülü ile internet üzerinden nem değerlerini takip etme ve kontrol.

Küf Önleme Sistemi

Banyo, bodrum gibi nemli alanlarda küf oluşumunu önleyen sistem:

• Gerekli Malzemeler: HR202 nem sensörü, Arduino Nano, röle modülü, fan, buzzer, pil veya adaptör.
• Nem Alarm Sistemi: Belirli bir nem seviyesi aşıldığında sesli ve görsel uyarı verme.
• Otomatik Havalandırma: Nem kritik seviyeye ulaştığında fanları otomatik çalıştırarak ortamı havalandırma.
• Veri Analizi: Günün farklı saatlerindeki nem değişimlerini kaydederek küf riski analizi yapma.

Meteoroloji İstasyonu

Çoklu sensörlerle hava durumu izleme istasyonu:

• Gerekli Malzemeler: HR202 nem sensörü, Arduino Mega, BMP280 basınç sensörü, DHT22 sıcaklık sensörü, yağmur sensörü, LCD ekran, ESP32.
• Ölçülen Değerler: Nem, sıcaklık, atmosfer basıncı, yağış miktarı, çiğ noktası hesaplama.
• Veri Görselleştirme: Grafikler, trendler ve tahminler ile verileri anlamlı hale getirme.
• IoT Entegrasyonu: ThingSpeak, Blynk gibi platformlarla verileri buluta aktarma ve mobil uygulama üzerinden izleme.

---

Sorun Giderme ve Bakım

HR202 Nem Sensör Modülü ile ilgili yaygın sorunlar, bakım ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

HR202 sensörü kullanırken karşılaşılabilecek sorunlar ve çözümleri:

• Kararsız Okumalar: Sensörü hava akımından uzak, sabit bir konuma yerleştirin. Güç kaynağınızın kararlı olduğundan emin olun.
• Dijital Çıkış Çalışmıyor: Potansiyometre ayarını kontrol edin, eşik değerinin doğru ayarlandığından emin olun.
• Düşük Hassasiyet: Sensörü temizleyin, toz veya kirden arındırın. Gerekirse kalibrasyon yapın.
• LED Gösterge Yanmıyor: Bağlantıları kontrol edin, besleme voltajının uygun olduğundan emin olun.

Doğruluk ve Kalibrasyon

Sensörün doğruluğunu artırma ve kalibrasyon yöntemleri:

• Referans Kalibrasyon: Bilinen nem değerlerine sahip ortamlarda (örn. %75 doymuş tuz çözeltisi) sensörü test edin.
• Çoklu Sensör Kullanımı: Birden fazla sensör kullanarak okuma doğruluğunu artırın.
• Yazılımsal Düzeltme: Arduino kodunda offset ve çarpan değerleri ayarlayarak okuma doğruluğunu iyileştirin.
• Sıcaklık Kompanzasyonu: Nem ölçümlerini sıcaklık değerleri ile birlikte değerlendirin ve düzeltme faktörleri uygulayın.

Uzun Ömürlü Kullanım

Sensörün ömrünü uzatmak ve performansını korumak için bakım önerileri:

• Düzenli Temizlik: Sensör yüzeyini yumuşak, kuru bir fırça ile hafifçe temizleyin.
• Nem Koruma: Çok yüksek nemli ortamlarda uzun süre bırakmayın, yoğuşma oluşmasını engelleyin.
• Toz ve Kirlenme: Sensörü tozlu ortamlardan koruyun, gerekirse ince filtreli bir muhafaza kullanın.
• Titreşim ve Darbe: Sensörü mekanik darbelerden ve sürekli titreşimden koruyun.

Montaj ve Konumlandırma

Sensörün doğru montajı ve konumlandırılması için öneriler:

• Hava Akışı: Sensörün etrafında yeterli hava akışı olduğundan emin olun, kapalı alanlara sıkıştırmayın.
• Isı Kaynaklarından Uzaklık: Doğrudan ısı kaynaklarının (lambalar, elektronik komponentler) yakınına monte etmeyin.
• Dış Etkenler: Doğrudan güneş ışığı, yağmur veya su sıçramasından koruyun.
• Yön: Sensör elemanının açık kısmını hava akışına doğru yönlendirin, engellemeyin.

---
