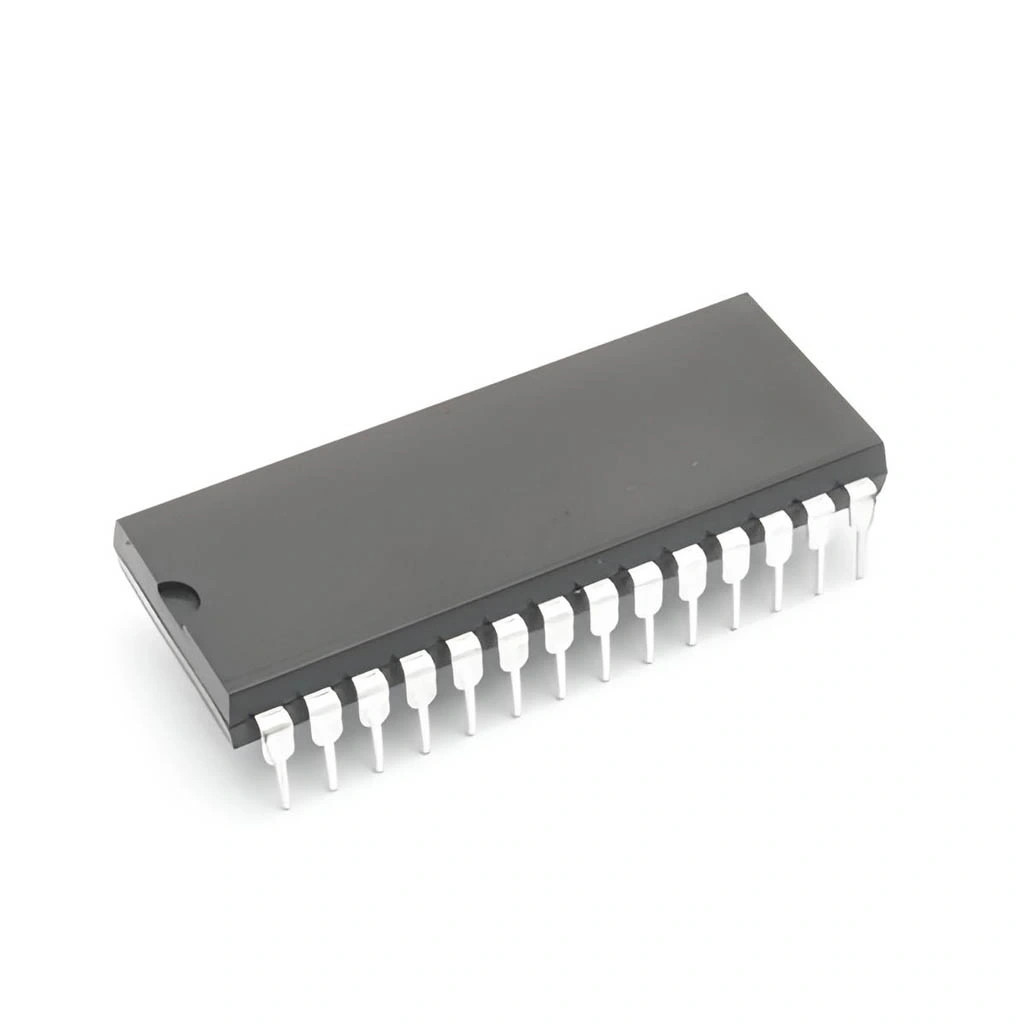

HM6264ALP-70 Entegre Devresi Dip-28W

HM6264ALP-70 Entegre Devresi DIP-28W

HM6264ALP-70, 8K x 8-bit statik RAM (SRAM) entegresidir. DIP-28W paketinde sunulan bu bellek entegresi, hızlı erişim süresi ve düşük güç tüketimi özellikleriyle öne çıkar.

Hitachi (şimdi Renesas) tarafından üretilen HM6264ALP-70, 70ns erişim süresi ile vintage bilgisayar sistemleri ve endüstriyel kontrol uygulamaları için ideal bir çözümdür. Elektronik komponentler arasında güvenilir ve popüler bir bellek entegresidir.

Toplam 64 Kbit (8 Kilobayt) kapasitesi ile eski nesil sistemlerde geçici veri depolaması için yaygın kullanılan bu entegre, günümüzde retro bilgisayar projeleri ve tamir işlemleri için sıklıkla tercih edilmektedir.

Teknik Özellikler

HM6264ALP-70 Entegre Devresi DIP-28W'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Hitachi / Renesas
• Bellek Tipi: Statik RAM (SRAM)
• Model: HM6264ALP-70
• Paket Tipi: DIP-28W (Wide)
• Pin Sayısı: 28
• Organizasyon: 8K x 8-bit (8.192 adres x 8-bit veri)
• Kapasite: 64 Kbit (8 Kilobayt)
• Erişim Süresi: 70ns (Maksimum)
• Çalışma Voltajı: 5.0V ±10%
• Çalışma Akımı: 70mA (Maksimum, Aktif)
• Bekleme Akımı: 20mA (Maksimum, Standby)
• Giriş/Çıkış: TTL uyumlu
• Çalışma Sıcaklık Aralığı: 0°C ile +70°C arası
• Veri Saklama: Güç kesintilerinde veri korunmaz (volatile)
• Adres Hatları: A0-A12 (13 bit)
• Veri Hatları: I/O1-I/O8 (8 bit)
• Kontrol Sinyalleri: CS1, CS2, WE, OE
• Yazma Döngüsü Süresi: 70ns (Minimum)
• Okuma Döngüsü Süresi: 70ns (Minimum)
• Boyutlar: Yaklaşık 35mm x 14mm x 4mm

Kullanım Alanları

HM6264ALP-70 Entegre Devresi DIP-28W'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Retro Bilgisayar Sistemleri

• Vintage bilgisayar tamiri ve restorasyonu
• 8-bit mikrobilgisayar projeleri
• Z80, 6502, 8080/8085 tabanlı sistemler
• Retro arcade makineleri
• Eski müzik ekipmanları

Endüstriyel Kontrol

• Eski CNC makineleri
• Endüstriyel otomasyon sistemleri
• Programlanabilir mantık kontrol cihazları
• Test cihazları ve ölçüm ekipmanları
• Servis yedek parçaları

Eğitim ve Hobi Projeleri

• Mikroişlemci eğitim kartları
• DIY bilgisayar projeleri
• Bellek genişletme uygulamaları
• Retro bilgisayar emulatörleri
• Hafıza tamponu uygulamaları

Avantajlar ve Özellikler

HM6264ALP-70 Entegre Devresi DIP-28W'nin sağladığı avantajlar ve çözümler.

• Hızlı Erişim: 70ns erişim süresi ile yüksek performans
• Düşük Güç Tüketimi: Bekleme modunda düşük enerji kullanımı
• TTL Uyumluluğu: Standart lojik devrelere kolay entegrasyon
• DIP Paketi: Breadboard ve delikli PCB ile kolay kullanım
• Standart Pinout: Farklı üreticilerin SRAM entegreleriyle uyumlu
• Geniş Bellek Alanı: 8K x 8-bit düzeninde 8KB kullanılabilir alan
• Direktif Modları: Birden fazla kontrol pini ile esnek kullanım
• Güvenilirlik: Uzun ömürlü endüstriyel kalite
• Üç Durumlu Çıkışlar: Veri yolu paylaşımı için uygun
• Tam Statik İşlem: Saat sinyali gerektirmez

Uygulama ve Devre Tasarımı

HM6264ALP-70 Entegre Devresi DIP-28W ile yapılabilecek temel devre tasarımları ve uygulamalara örnekler.

Temel Devre Bağlantıları:

• Besleme Bağlantısı: Vcc (Pin 28) +5V'a, Vss (Pin 14) GND'ye bağlanır
• Adres Pinleri: A0-A12 (Pin 10-13, 15-21, 23, 25-26) mikrodenetleyicinin adres hatlarına bağlanır
• Veri Pinleri: I/O1-I/O8 (Pin 11, 12, 13, 15, 16, 17, 18, 19) mikrodenetleyicinin veri hatlarına bağlanır
• Kontrol Pinleri: CS1 (Pin 20), CS2 (Pin 22), WE (Pin 27), OE (Pin 24) mikrodenetleyici kontrol hatlarına bağlanır
• Bypass Kapasitörü: Vcc ve Vss arasına 0.1μF kapasitör bağlanır

Tasarım İpuçları:

• Tüm kullanılmayan girişleri aktif olmayan durumlarına bağlayın
• Veri bütünlüğü için adres ve veri yolu hatlarını mümkün olduğunca kısa tutun
• Bellek erişiminde doğru zamanlama için kontrol sinyallerini datasheet'e göre ayarlayın
• Veri yolu paylaşımı için üç durumlu (tri-state) buffer'lar kullanın
• Güç hatlarında gürültüyü azaltmak için 0.1μF ve 4.7μF kapasitörlerin paralel bağlantısını tercih edin

Sorun Giderme ve İpuçları

HM6264ALP-70 Entegre Devresi DIP-28W kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Bellek Erişim Hatası: Adres ve kontrol pinlerinin bağlantılarını kontrol edin.
• Veri Bozulması: Besleme voltajı stabilitesini doğrulayın, bypass kapasitörleri ekleyin.
• Yanlış Okuma/Yazma: Zamanlama diyagramlarını gözden geçirin, WE ve OE sinyallerini kontrol edin.
• Belirsiz Durumlar: Kontrol pinleri için kesin lojik seviyeler sağlayın.
• Çip Etkinleşmiyor: CS1 ve CS2 pinlerinin doğru lojik seviyede olduğundan emin olun.

Verimli Kullanım İpuçları

• Kullanılmayan adres pinlerine pull-down dirençleri ekleyin
• Hatalı bellek adreslemeyi önlemek için adres dekoderleri kullanın
• Güç tüketimini azaltmak için kullanılmadığında CS1 veya CS2 pinleri ile devreden çıkarın
• Yüksek hız gerektiren uygulamalarda sinyal yollarını optimize edin
• Veri bütünlüğünü kontrol etmek için bellek test rutinleri yazın

Paket İçeriği

• HM6264ALP-70 Entegre Devresi DIP-28W
