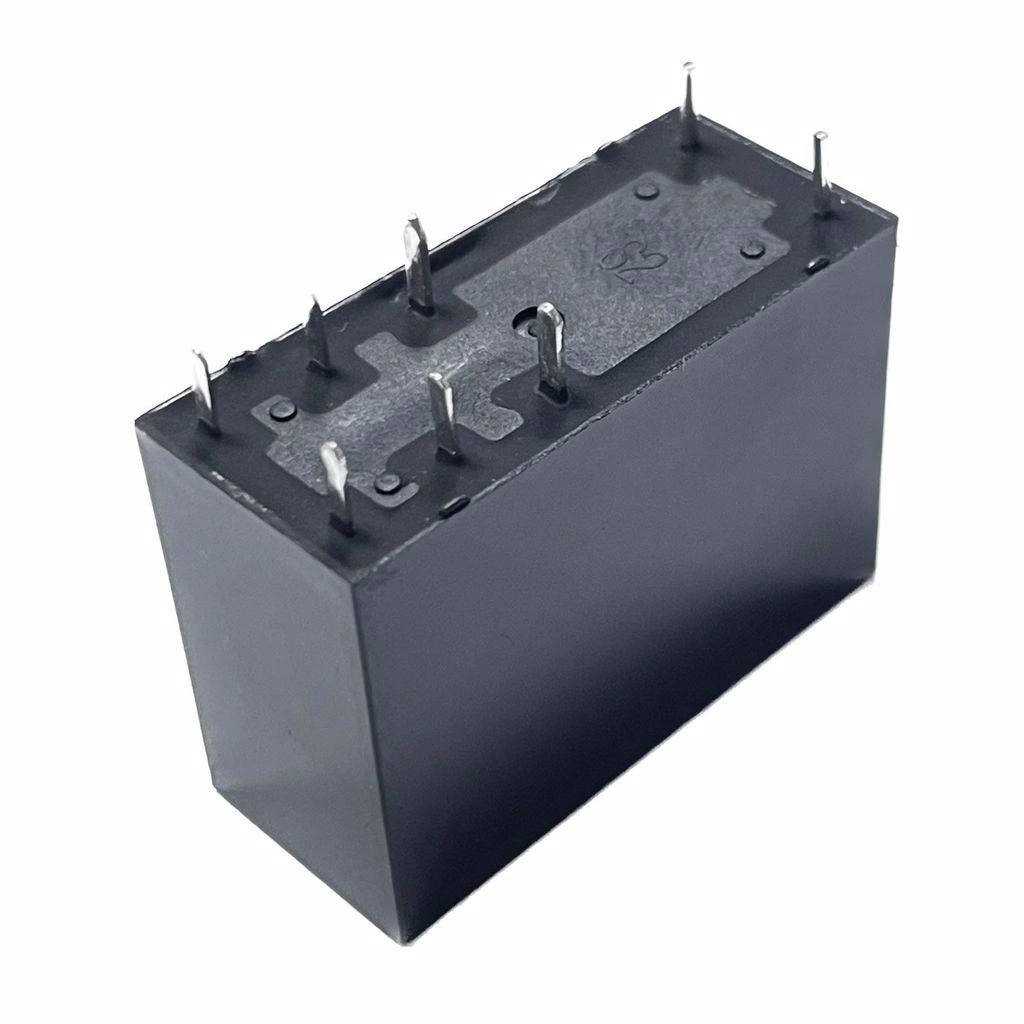

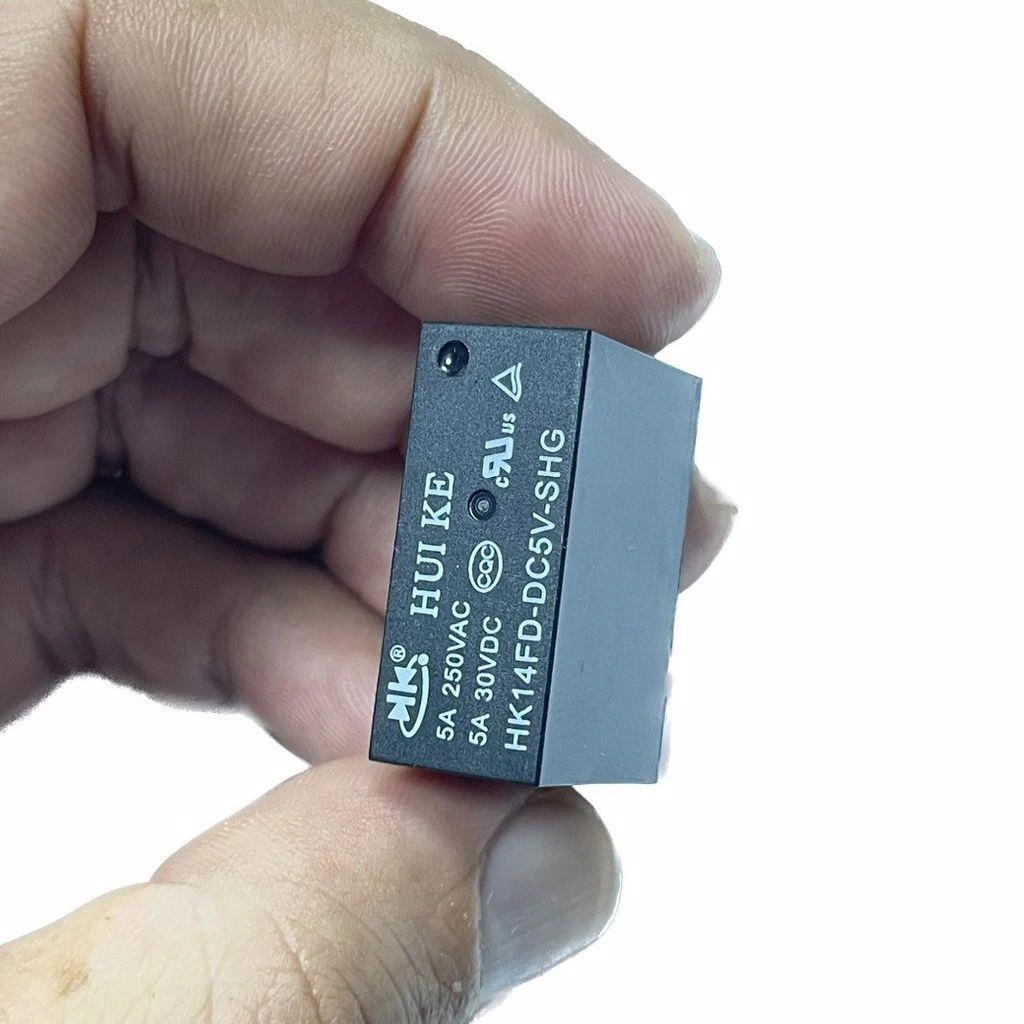

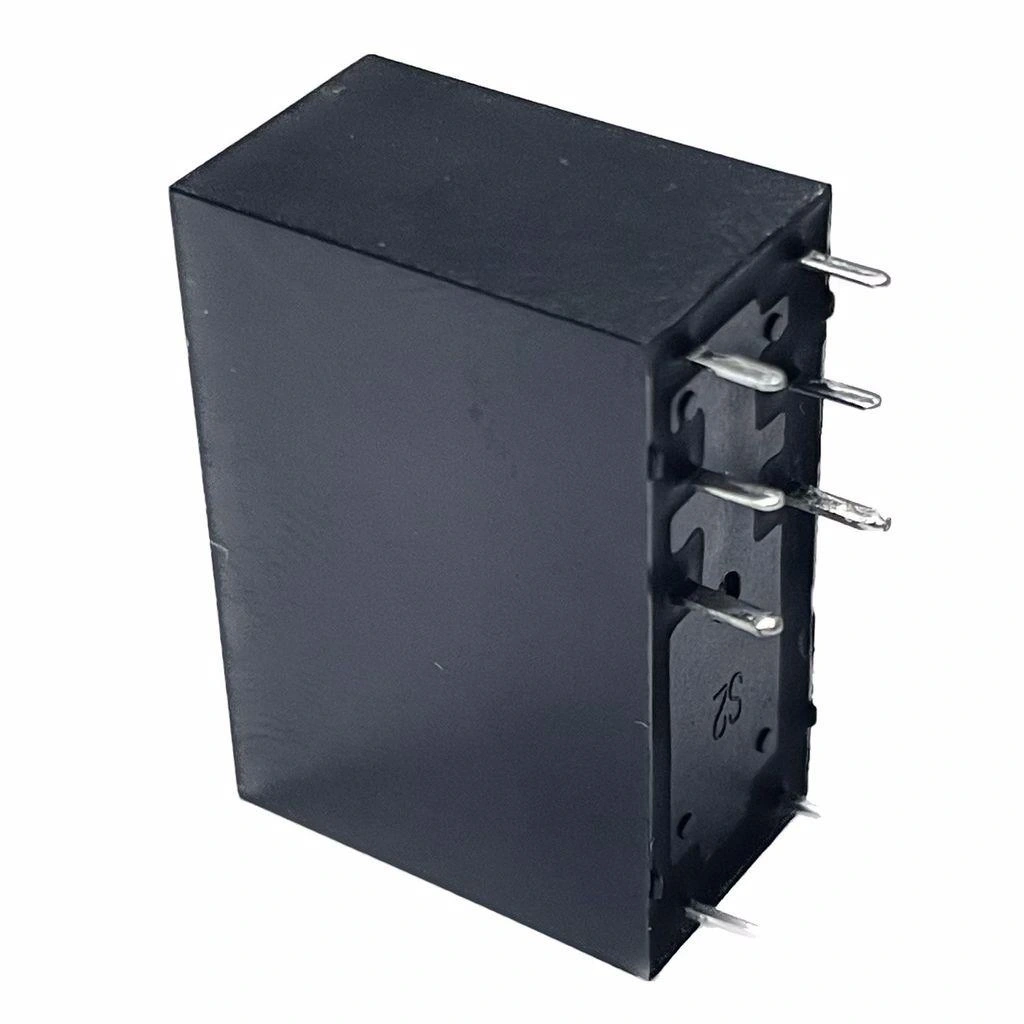

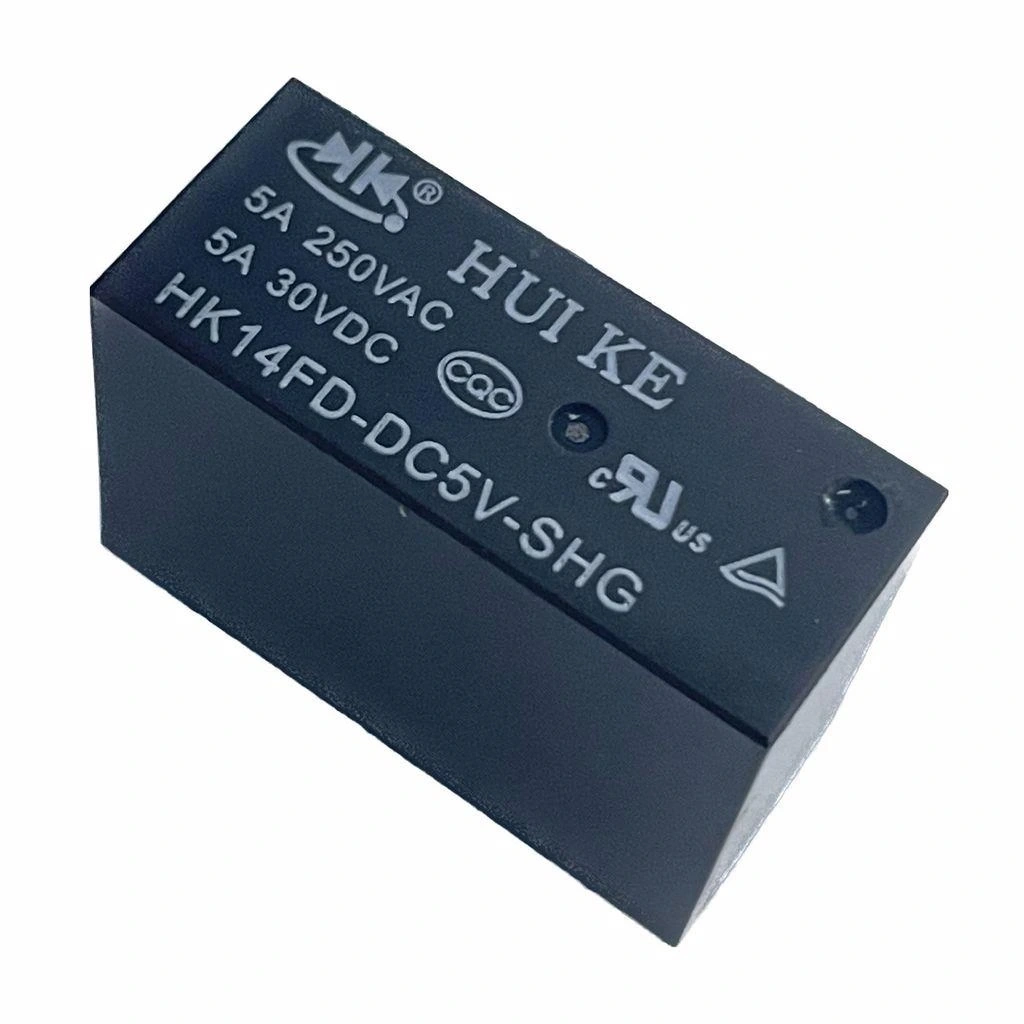

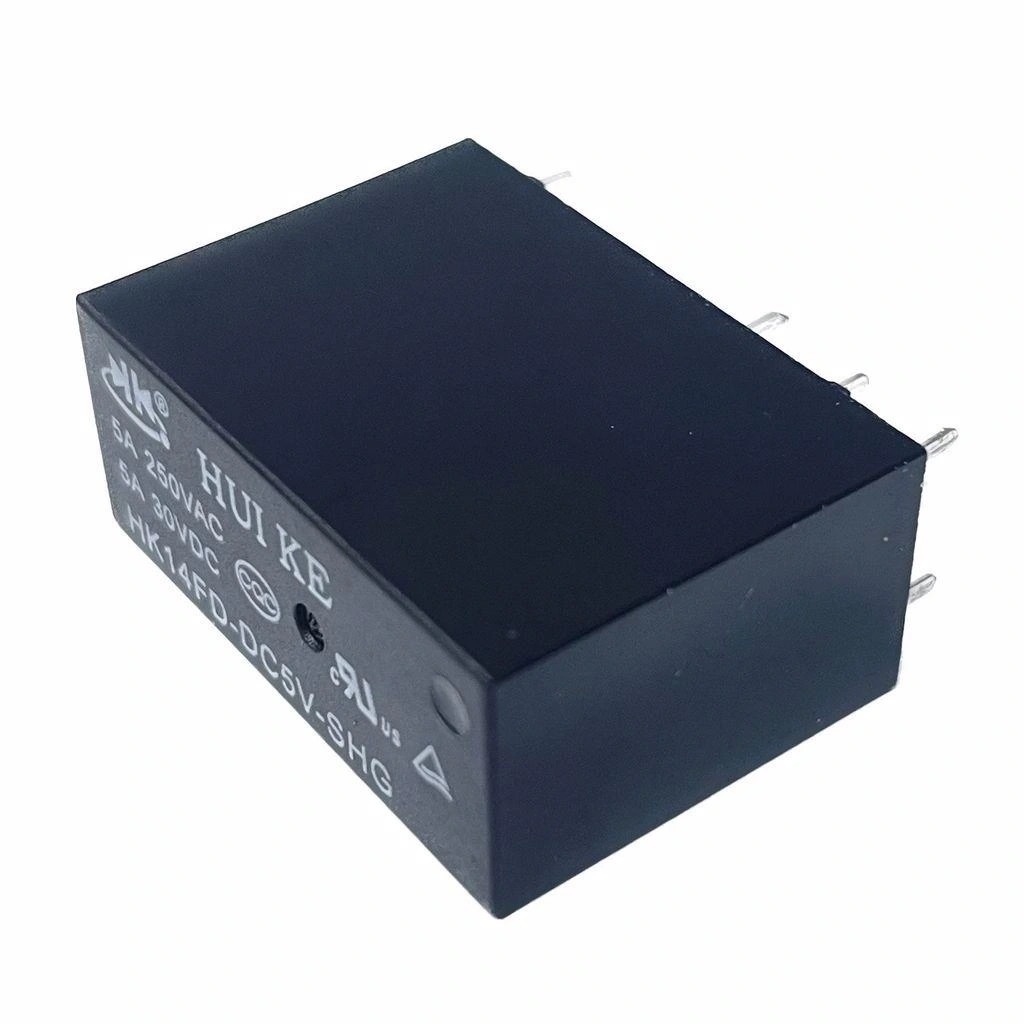

HK14FD-DC5V-SHG 5A 250VAC/30VDC HUIKE 8 Pin Güç Rölesi

HK14FD-DC5V-SHG 5A 250VAC 30VDC Huike 8 Pin Güç Rölesi

HK14FD-DC5V-SHG, Huike firmasının 5V kontrol gerilimi ile çalışan çift kontak yapısına sahip güvenilir bir güç rölesidir. 8 pin yapısı ile çift devre kontrolü sağlayan bu röle, 5A anahtarlama kapasitesiyle elektronik projelerde ve kontrol uygulamalarında ideal bir çözüm sunar.

Huike'nin profesyonel röle serisinin bir üyesi olan HK14FD-DC5V-SHG, mikrodenetleyici projeleri ve elektronik kontrol devreleri için uyumlu 5V kontrol gerilimi ile öne çıkar.

8 pinli DPDT (çift kutuplu çift yönlü) yapısıyla HK14FD-DC5V-SHG güç rölesi, çeşitli elektronik komponentler ile birlikte kullanılarak otomatik kontrol sistemleri, Arduino projeleri ve elektronik devre uygulamalarında tercih edilmektedir.

Teknik Özellikler

HK14FD-DC5V-SHG 5A 250VAC 30VDC Huike 8 Pin Güç Rölesi'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Huike Electronics
• Model: HK14FD-DC5V-SHG
• Röle Tipi: DPDT (Çift Kutuplu Çift Yönlü)
• Bobin Gerilimi: 5.VDC
• Bobin Direnci: 70 Ohm ±10%
• Bobin Akımı: 71.4mA
• Bobin Gücü: Yaklaşık 0.36W
• Kontak Düzeni: 2 Form C (2 x COM, NO, NC)
• Kontak Malzemesi: AgNi (Gümüş Nikel)
• Kontak Direnci: 100mΩ (maksimum)
• Anahtarlama Kapasitesi: 5A @ 250VAC / 5A @ 30VDC
• Maksimum Anahtarlama Gücü: 1.250VA / 150W
• Minimum Anahtarlama Yükü: 10mA @ 5VDC
• Minimum Çekme Gerilimi: 75% nominal gerilim (3.75VDC)
• Minimum Bırakma Gerilimi: 10% nominal gerilim (0.5VDC)
• Çekme Süresi: 10ms (maksimum)
• Bırakma Süresi: 5ms (maksimum)
• Elektriksel Ömür: 100.000 işlem (tam yükte)
• Mekanik Ömür: 10.000.000 işlem
• İzolasyon Direnci: 100MΩ (minimum, 500VDC)
• Dielektrik Dayanımı: 1500VAC, 1 dakika
• Çalışma Sıcaklığı: -25°C ile +70°C arası
• Çalışma Nemi: %45 ile %85 arası
• Pin Sayısı: 8 pin
• Montaj Tipi: PCB montaj
• Boyutlar: 19mm x 15.5mm x 15mm
• Ağırlık: Yaklaşık 10g

Kullanım Alanları

HK14FD-DC5V-SHG 5A 250VAC 30VDC Huike 8 Pin Güç Rölesi'nin kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Elektronik Projeler

• Arduino ve Raspberry Pi projeleri
• Mikrodenetleyici kontrol sistemleri
• DIY elektronik uygulamaları
• Hobi elektroniği projeleri
• Prototip geliştirme çalışmaları

Kontrol Sistemleri

• Çift devre kontrol uygulamaları
• Motor yön kontrol devreleri
• Aydınlatma kontrol sistemleri
• Güç yönetim sistemleri
• Otomasyon projeleri

Endüstriyel Uygulamalar

• Düşük güçlü kontrol devreleri
• Sinyal izolasyon uygulamaları
• Sensör arayüzleri
• Koruma ve alarm sistemleri
• Test ekipmanları

Avantajlar ve Özellikler

HK14FD-DC5V-SHG 5A 250VAC 30VDC Huike 8 Pin Güç Rölesi'nin sağladığı avantajlar ve çözümler.

• Çift Kontak Yapısı: İki bağımsız devreyi kontrol edebilme
• 5V Uyumluluğu: Mikrodenetleyici projeleriyle doğrudan çalışabilme
• Düşük Güç Tüketimi: 0.36W bobin gücü ile verimli çalışma
• Kompakt Boyut: Sınırlı PCB alanlarında kullanım kolaylığı
• 5A Anahtarlama Kapasitesi: Orta güçteki yükleri kontrol edebilme
• Uzun Mekanik Ömür: 10 milyon anahtarlama kapasitesi
• Yüksek İzolasyon: 100MΩ izolasyon direnci
• PCB Montaj Uyumluluğu: Doğrudan devre kartına monte edilebilme
• Geniş Çalışma Sıcaklığı: -25°C ile +70°C arası çalışabilme
• Görsel İndikatör: LED ile çalışma durumu gösterimi

Bağlantı ve Kullanım

HK14FD-DC5V-SHG 5A 250VAC 30VDC Huike 8 Pin Güç Rölesi'nin bağlantı şeması ve kullanım kılavuzu.

Röle pin bağlantıları ve fonksiyonları:

• 1-8 (Bobin): 5V DC kontrol sinyali için bağlantı pinleri
• 2-5 (COM1, COM2): Ortak kontak bağlantıları
• 3-6 (NO1, NO2): Normalde Açık kontak bağlantıları
• 4-7 (NC1, NC2): Normalde Kapalı kontak bağlantıları

Arduino ile kullanım için gerekli komponentler:

• 1x NPN transistör (örn. 2N2222, BC547)
• 1x 1kΩ direnç (transistör base girişi için)
• 1x 1N4007 diyot (ters EMK koruması için)
• 1x LED ve 220Ω direnç (opsiyonel, durum göstergesi için)
• Güç kaynağı (5V DC, min. 100mA)

Sorun Giderme ve İpuçları

HK14FD-DC5V-SHG 5A 250VAC 30VDC Huike 8 Pin Güç Rölesi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Röle Çekmeme Sorunu: 5V besleme geriliminin yeterli olduğundan emin olun
• Kontak Aşınması: İndüktif yükler için snubber devresi ekleyin
• PCB Yolu Isınması: 5A için en az 2mm genişliğinde PCB yolları çizin
• Gürültü Problemleri: Röle bobinine bypass kapasitörü ekleyin
• Sürekli Tetiklenme: Parazitik sinyallere karşı filtreleme yapın

Verimli Kullanım İpuçları

• Çift kontak yapısını verimli kullanmak için bağımsız devreleri dengeli dağıtın
• İndüktif yüklerde koruma diyotları ve snubber devreleri kullanın
• Arduino ile kullanırken röleyi ayrı bir 5V güç kaynağından besleyin
• PCB tasarımında röle pinleri etrafında yeterli izolasyon mesafesi bırakın
• Röle tetiklenirken oluşan EMI'yi azaltmak için röleyi diğer hassas komponentlerden uzak tutun

Paket İçeriği

• HK14FD-DC5V-SHG 5A 250VAC 30VDC Huike 8 Pin Güç Rölesi
