He Li Shun HLS6-23F 12V 1A Mini Röle

He Li Shun HLS6-23F 12V 1A Mini Röle

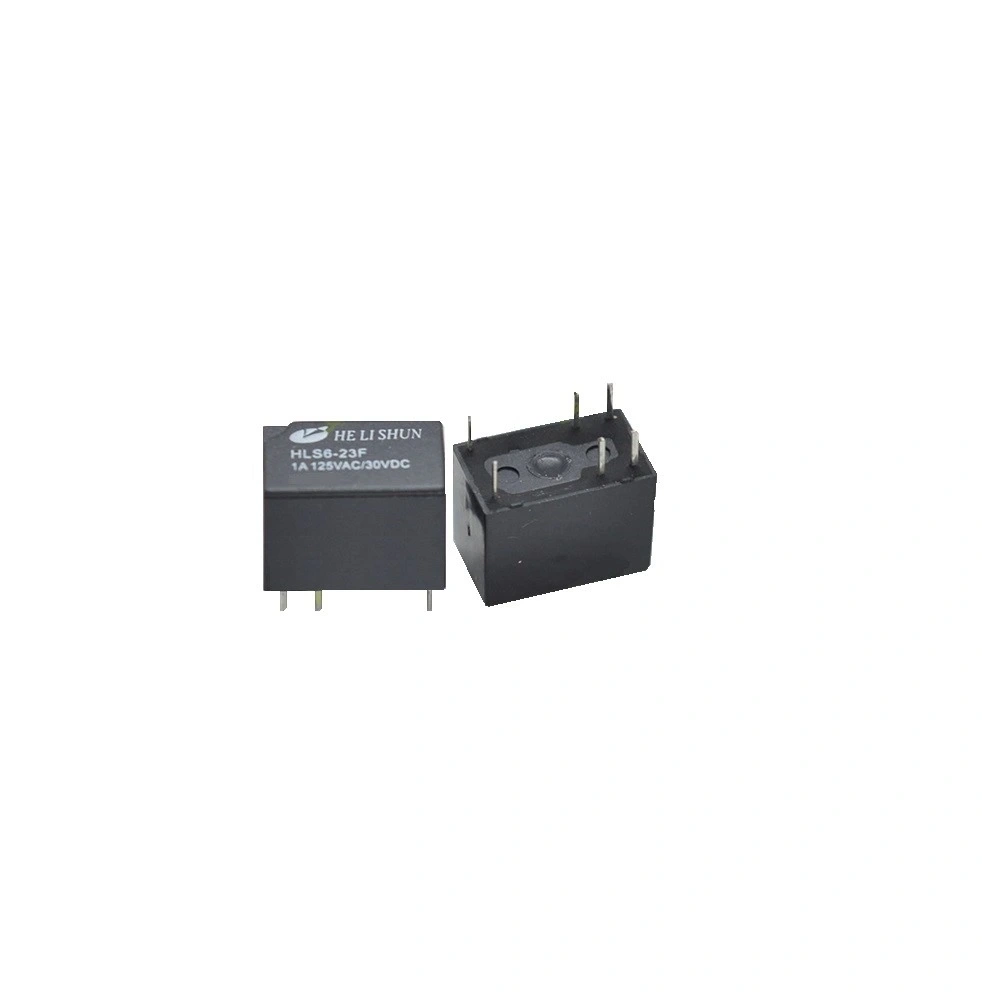

He Li Shun HLS6-23F, ultra kompakt boyutlara sahip 12V tetiklemeli mini röledir. Küçük yapısına rağmen 1A akım taşıma kapasitesi ve güvenilir anahtarlama performansı ile alan kısıtlı elektronik projelerde önemli bir çözüm sunar.

Minyatür boyutları ve düşük güç tüketimi ile bu röle, yer sıkıntısı olan PCB tasarımlarında, sinyal anahtarlama gereksinimlerinde ve hassas elektronik devrelerde ideal bir anahtarlama elemanıdır.

Yüksek kaliteli malzemelerden üretilen He Li Shun mini röle, çeşitli elektronik komponentler ile entegre çalışarak, minimum alan kullanımı gerektiren cihazlar, taşınabilir ekipmanlar ve küçük kontrol devreleri için mükemmel bir çözüm ortağıdır.

Teknik Özellikler

He Li Shun HLS6-23F 12V 1A Mini Röle'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: He Li Shun
• Model: HLS6-23F
• Röle Tipi: SPDT (Single Pole Double Throw)
• Kontrol Voltajı: 12.0V DC
• Bobin Direnci: 400 Ohm ±10%
• Çekme Akımı: Yaklaşık 30 mA
• Kontak Yapısı: 1 Normalde Açık (NO), 1 Normalde Kapalı (NC), 1 Ortak (COM)
• Maksimum Anahtarlama Akımı: 1A
• Maksimum Anahtarlama Voltajı: AC: 125V, DC: 60V
• Maksimum Anahtarlama Gücü: AC: 125VA, DC: 60W
• Kontak Direnci: <100 mOhm (başlangıç)
• Çalışma Süresi: Maksimum 5ms
• Bırakma Süresi: Maksimum 3ms
• Elektriksel Ömür: 100.000 işlem (nominal yükte)
• Mekanik Ömür: 10.000.000 işlem
• İzolasyon Direnci: >1000 MOhm
• Dielektrik Dayanım: 500V AC 1 dakika
• Çalışma Sıcaklığı: -30°C ile +85°C arası
• Çalışma Nemi: 5% ile 85% RH arası
• Koruma Sınıfı: Kapalı tip
• Montaj Tipi: PCB montaj
• Boyutlar: 14mm x 9mm x 10mm (yaklaşık)
• Ağırlık: Yaklaşık 2g
• RoHS Uyumluluğu: Evet

Kullanım Alanları

He Li Shun HLS6-23F 12V 1A Mini Röle'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Sinyal Anahtarlama

• Ses ve video sinyal yönlendirme
• Düşük güçlü RF devreleri
• Veri hattı seçme uygulamaları
• Test cihazları
• Ölçüm ekipmanları

Kompakt Elektronik Cihazlar

• Taşınabilir elektronik cihazlar
• IoT sensör modülleri
• Giyilebilir teknoloji
• Uzaktan kontrol sistemleri
• Medikal cihazlar

Düşük Güçlü Kontrol Devreleri

• Sensör arayüzleri
• Alarm sistemleri
• LED gösterge kontrolleri
• Küçük motor sürücüleri
• Batarya yönetim sistemleri

Avantajlar ve Özellikler

He Li Shun HLS6-23F 12V 1A Mini Röle'nin sağladığı avantajlar ve çözümler.

• Ultra Kompakt Boyut: Minimum PCB alanı kullanımı
• Düşük Enerji Tüketimi: 12V'da sadece 30mA çekiş
• Hızlı Anahtarlama: 5ms altında çekme süresi
• Hafif Yapı: Sadece 2 gram ağırlık
• Güvenilir Kontak Yapısı: Altın kaplama veya gümüş alaşım kontaklar
• Uzun Ömür: 10 milyon mekanik işlem kapasitesi
• Yüksek İzolasyon: Kontrol ve yük devreleri arasında tam elektriksel ayırım
• Geniş Sıcaklık Aralığı: -30°C ile +85°C arasında güvenilir çalışma
• Sessiz Çalışma: Minimum mekanik gürültü
• 12V Standart Kontrol: Yaygın kontrol sistemleriyle uyumluluk

Montaj ve Kullanım

He Li Shun HLS6-23F 12V 1A Mini Röle'nin montaj ve kullanım detayları hakkında bilgiler.

Bağlantı ve montaj bilgileri:

• Bobin Bağlantıları: PCB üzerinde işaretli pinler (genellikle kenar pinleri)
• Kontak Bağlantıları: COM, NO, NC (genellikle orta pinler)
• PCB Montajı: İlgili deliklere yerleştirerek lehimleme
• Montaj Yönü: Yönlendirme markalarına dikkat edin
• Lehimleme Profili: Düşük sıcaklık, kısa süre

Kullanım için gerekli komponentler:

• 12V DC güç kaynağı (min. 50mA)
• Transistör veya MOSFET sürücü devresi (gerektiğinde)
• 1K - 2.2K sürücü direnci
• 1N4148 koruma diyodu
• 100nF bypass kapasitörü
• Uygun sinyal filtreleme (gerektiğinde)

Sorun Giderme ve İpuçları

He Li Shun HLS6-23F 12V 1A Mini Röle kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Röle Çekmeme: 12V güç kaynağını ve pim bağlantılarını doğrulayın
• Zayıf Tetikleme: Voltaj düşümünü kontrol edin (min. 10.8V gerekli)
• Kararsız Çalışma: Güç kaynağı filtrelemesini iyileştirin
• Kontak Problemi: Maksimum akım değerine dikkat edin (1A sınırı)
• Mekanik Hasar: PCB montajında stres uygulamaktan kaçının

Kullanım İpuçları

• Sinyal anahtarlama uygulamalarında röleyi gürültü kaynaklarından uzak tutun
• Ark oluşumunu engellemek için 1A değerinin %80'ini aşmayın
• PCB tasarımında bobin ve kontak hatlarını ayrı tutun
• Titreşimli ortamlarda ek mekanik sabitleme düşünün
• Reaktif yüklerde (indüktif/kapasitif) uygun snubber devreleri kullanın
• Hassas sinyaller için altın kaplı kontak versiyonunu tercih edin

Paket İçeriği

• He Li Shun HLS6-23F 12V 1A Mini Röle
